Блю-рейко-недоделко

Спустя почти 5 месяцев, решил-таки выложить фотки своего испепелятора органики
http://sanchyes.narod.ru/P8023919000.JPG
http://sanchyes.narod.ru/P8023921111.JPG
http://sanchyes.narod.ru/P8023923222.JPG
Не торопился выкладывать, ибо надеялся, что мне выточат пару элементарных деталек для коллиматора. Ждать надоело >_< Присобачил обычный коллиматор системы "двухстволка" паяльником прямо к лд (да, я маньяк ) Естественно, теплового контакта никакого, и лазер дико греется за секунды (хотя спокойно работает с минуты)
Драйвер LM2621, для надёжности и измерения тока последовательно сопротивление 1 Ом (набрано из 4х смд-резюков)
Аккум 18650 2400 мАч - до сих пор 3.50 Вольт
Ток на лд 60-80 мА, от аккума - 100-110 мА



фуух,так и знал что можно от 1 18650го питать...отлично,мой коварный план близиться к завершению...
прикольно сделано



Исчо фотке
http://sanchyes.narod.ru/P8023937000.JPG
http://sanchyes.narod.ru/P8023948111.JPG
http://sanchyes.narod.ru/P8023950222.JPG
http://sanchyes.narod.ru/P8023953333.JPG
http://sanchyes.narod.ru/P8023954444.JPG
http://sanchyes.narod.ru/P8023956555.JPG
Без дыма луч немного виден в темноте.
Ток поднимать не буду, пока не сделаю норм отвод тепла.

Кстати, забавно мой фотик видит 405 нм - чисто синий На самом деле он и радугу (солнечный свет, отражённый от двд-диска) видит как RGB - три полосы с почти резкими границами



а луч в темноте видно хоть чуть-чуть?



Слабо, но видно. Кожу быстро греет, если в точку свести, почти мигом как иголкой колет.
http://rutube.ru/tracks/2505641.html?v= ... 56a73cbbec



а че там за лист на который ты светиш и на нём зелёные полосы остаются?люминофор штоли?



Купил давно краску типа фосфорную, остатки на кусок картонки потратил, получилась такая штука.



Хех. неплохой корпус, точеные крепления - вообще отлично. но, честно говоря, коллиматор - можно было и аиксиз. Указочный, имхо, все-таки зло.

---> Драго, а в чем вообще проблемма - питать блю-рей от Li-Ion'a? Повышаюший драйвер со стабилизацией по току - и вуаля...

---> Видел только флюоресцентный лак. В рыболовном отделе баночку брал. Все, что хоть как-то отдаленно близко к УФ накачивает его "на ура".



SanchYESS, очень неплохо. Тоже скоро сооружу что-то похожее, как только блюрей каретка приедет
А какое у тебя напряжение на диоде при рабочем токе?



На 75 мА 4,68 Вольт (тока что измерил)

По поводу коллиматора:
Задумывался точёный коллиматор с стеклянной линзой аиксиз, но после поисков хоть чего-нибудь, способного нарезать резьбу 9х0,5 мм, на линзу забил. Решил юзать ГОСТовую резьбу (и вытачивать линзодержалку), но с такими идеями на меня забили железячники на работе Итого у меня только заготовки под нарезание аиксизовой резьбы.

А не далее как вчера ко мне выехали 10 аиксизовых модулей Буду думать, как их присобачить к имеющемуся. Может опять буду приставать к токарям



Тыдыщ! Теперь это блюрейко-почти-доделко

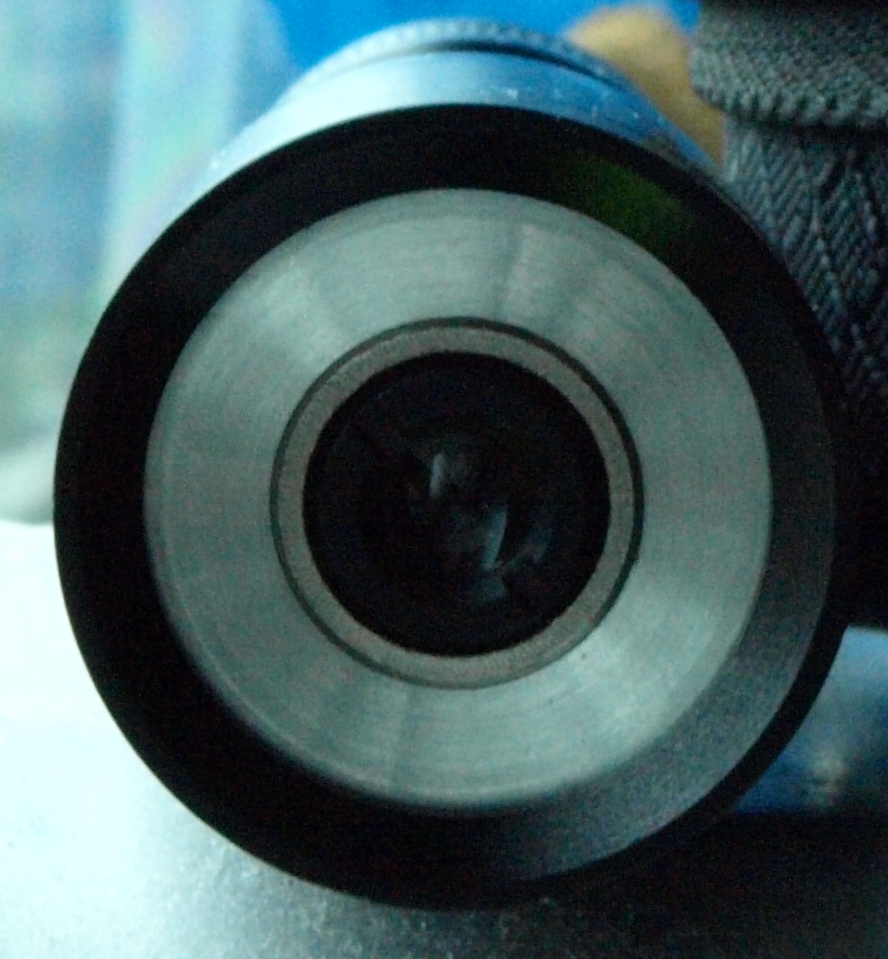

Приехали AiXiZ модули, мне рассверлили старую деталенцию, и я затолкал туда модуль, да так, что не выдернуть, перестарался малость Планировал другую вытачивать (тут с размером косяк, оно болтаеца), да, боюсь, терь тока с лд выдерну В результате обернул фольгой, запихал и закрутил - вроде не болтается. И ни капли не греется, что подтверждено неизменностью тока (с LM2621 ток заметно зависит от температуры)
Кстати, ток я поднял до 100 мА. Заметил, что почти на всех обоях в квартире и потолках пятно оставляет светящийся жёлто-зелёный шлейф на доли секунды



Красиво. А какое падение напряжения сейчас после прогрева? И ток заодно померять можешь точно? Я с графиком сравню. Сколько не видил подобных чисел - все они совпадают с даташитом, которым я пользовался, чтоб свой драйвер разработать. Вот и твои "На 75 мА 4,68 Вольт" подтвердились. Они соответствуют температуре ЛД около 50 градусов...



Была точка 4,94 В / 89 мА
Щас 5,00 В / 99 мА
Это при работе в несколько секунд, т.е. практически "холодный"



Спасибо. Подходит под графики. Так что думаю на реальных ЛД драйверок запустится сразу как надо.

Кстати, латунная (или бронзовая?) вставка в алюминиевой болванке будет боятся влаги. Это гальванопара. Закороченая батарейка. Металы начнут друг друга разьедать при присутствии электролита (влаги)...



Ну из чего там аиксизы? Они случаем не хромированы? Уж больно блестят.
Тем более тут многие, как я понял, пихают их в алюминий.



Из латуни. И похоже, что хромированы (по крайней мере, покрытие стойкое - иголкой не царапается).



SanchYESS, у тебя при 100мА насколько Ом стоит выходной резистор?



Последовательно с лд стоит 1 Ом токоизмерительный, по напряжению на нём выставляю подстроечник в обратной связи.



на счёт аиксиза.как вы без вреда выкручиваете из металической шайбы пласмаску с линзой(чёрная пластмаска с резьбой)


всё сделал )просто выбил отвёрткой(предварительно достав линзу)



Что и откуда выбили? aixiz весь на резьбовом соединении собирается...
