Драйвер для синих 445нм

Тема в разделе 'Разработка новых драйверов', создана пользователем dronkop, 6 окт 2010.

Страница 1 из 3
  1. dronkop

    dronkop Пользователь

    Сообщения:
    57
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской

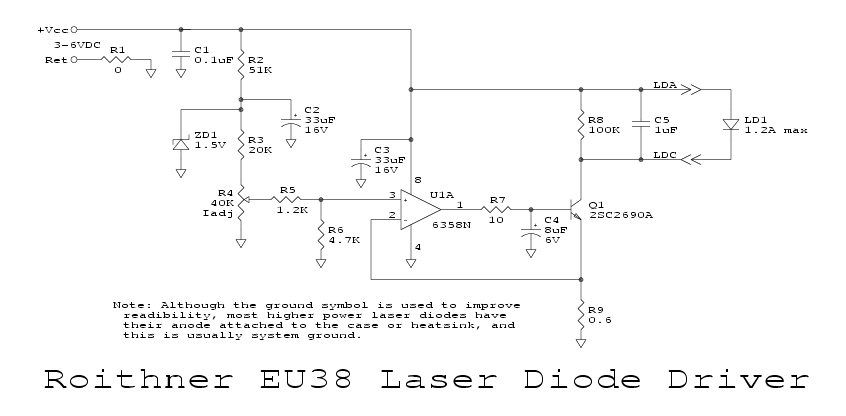

    Вот наткнулся на такой драйвер, ток 1.2 ампера, питание 3-6v


    Вложения:

    • eu38ldd.gif
      Размер файла:
      12,4 КБ
      Просмотров:
      2.260
    dronkop, 6 окт 2010
    #1
  2. gml

    gml Пользователь

    Сообщения:
    184
    Симпатии:
    6
    Баллы:
    18
    Это не для синих а для красных и ик

    gml, 6 окт 2010
    #2
  3. dronkop

    dronkop Пользователь

    Сообщения:
    57
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Ну а почему бы не использовать для 445нм?

    dronkop, 6 окт 2010
    #3
  4. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Сложный сильно. Проще на LM317 сделать

    ArtDen, 6 окт 2010
    #4
  5. dronkop

    dronkop Пользователь

    Сообщения:
    57
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    LM317 1.2 ампера разве вытянет?

    dronkop, 6 окт 2010
    #5
  6. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    665
    Баллы:
    50

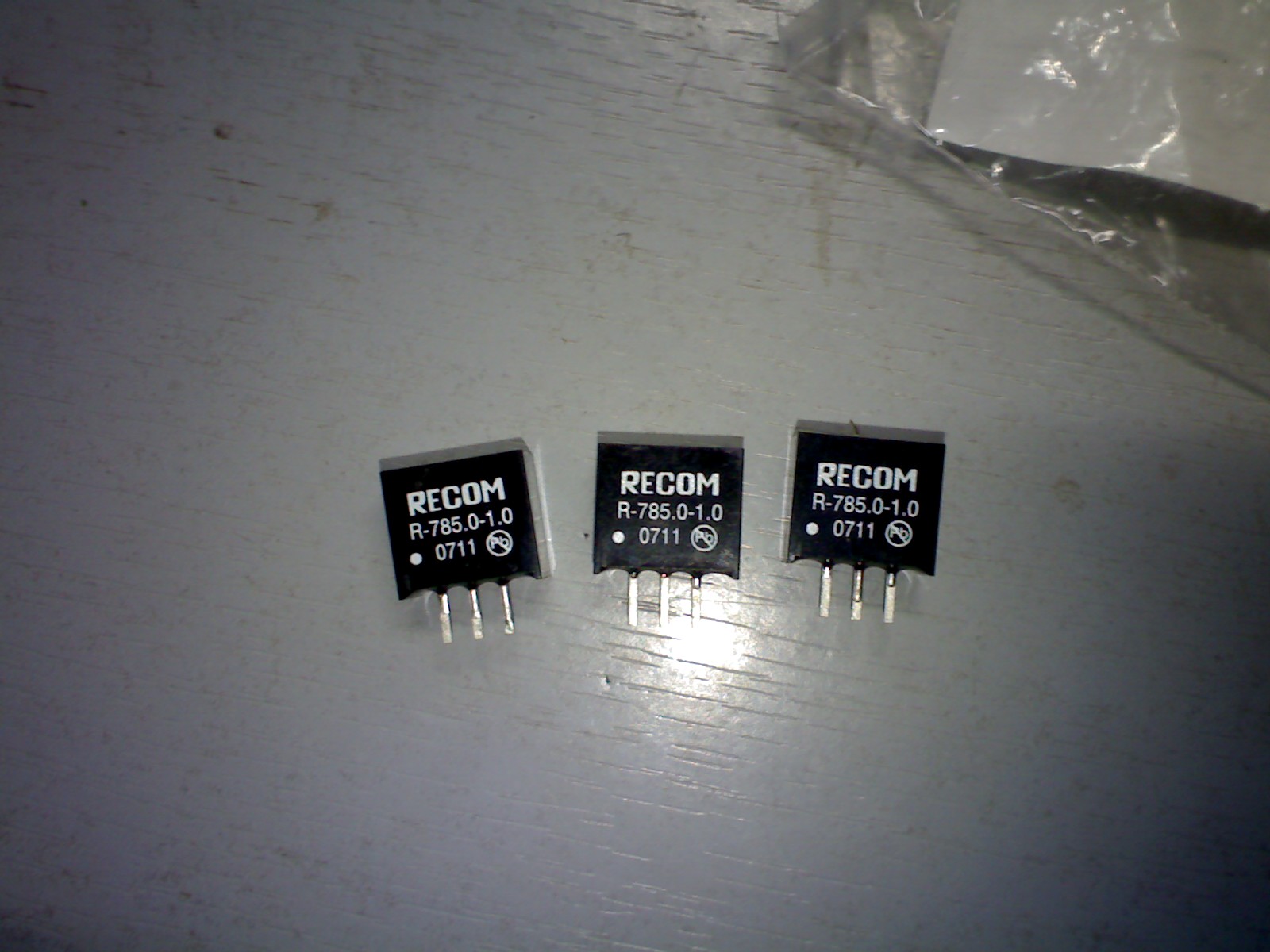

    Народ! лежит передо мной такая вот хренька - мелкий импульсный преобразователь фирмы RECOM модели R-785.0-1.0. На вход 6.5-18в на выходе 5в 1а. Вариант?


    Вложения:

    nERV, 6 окт 2010
    #6
  7. gml

    gml Пользователь

    Сообщения:
    184
    Симпатии:
    6
    Баллы:
    18
    nERV, нету стабилизации по току.

    gml, 6 окт 2010
    #7
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    схема наверху при подборе номиналов и типов элементов может хоть 50А дать...и не такая она сложная...погибче кстати будет чем на лм317 :)

    suslox, 6 окт 2010
    #8
  9. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Это ж классический драйвер на ОУ, сейчас все гонятся за КПД, и юзают импульсные повышалки :D Хотя этот драйвер тоже можно не упускать из виду...:) Суслик дело говорит) Где ЛМ317 там и драйвер на ОУ)

    chem_kot, 6 окт 2010
    #9
  10. bamian

    bamian Пользователь

    Сообщения:
    106
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    г. Липецк
    Нашел ARPJ-LDR-121200-1, источник питания DC/DC для мощных светодиодов, который обеспечивает стабилизацию по току до 1,2 А, выходное напряжение 3-34 V. Никто не пробовал его заюзать для синего?
    Минимальное питание только не понятно какое, на разных сайтах пишут то от 5 то от 8 вольт.

    bamian, 6 окт 2010
    #10
  11. dronkop

    dronkop Пользователь

    Сообщения:
    57
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    питание от 3 вольт можно использовать литий

    dronkop, 6 окт 2010
    #11
  12. gml

    gml Пользователь

    Сообщения:
    184
    Симпатии:
    6
    Баллы:
    18
    dronkop, я же тебе в самом начале написал что драйвер для ИК диодов, которым надо 1.8-2.2 вольта. Для синего нужно больше 4х вольт. Так что для синего эта схема будет работать только от 6ти вольт и выше. Чтобы она работала от лития нужно использовать апконвертер.

    gml, 6 окт 2010
    #12
  13. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    У меня почти 1.4 вытягивал.

    ArtDen, 6 окт 2010
    #13
  14. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    bamian а даташитик не покажешь?))

    слуществует более мощная версия микры - лм350..да 3А

    suslox, 6 окт 2010
    #14
  15. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    Не пойму, почему синий у большенства людей сразу ассоциируется с обогревателем... И дрова делают нагревательные, и на диод цепляют рОдЕаторы... И нагревают это все двумя (или что хуже - трёмя) литиями...

    4eef, 6 окт 2010
    #15
  16. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    чиф...но чисто если посчитать, то получается, что на токе 1.3а синий выделяет порядка 5вт тепла...для такого маленького корпуса это прилично...еще гдето писали,что синие чувствительны к перегреву :)

    suslox, 6 окт 2010
    #16
  17. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    Высирать он будет около 4Вт тепла. Если рядом висит драйвер, у которого теплопакет тоже в этом раёне крутится, то тогда без вопросов нужен рОдЕатор. А если греется только диод, то с этим теплом запросто справится не особо габаритная дюралевая болванка. Скоро сделаю новый чертеж под синь, отдам токарю да проверю в деле. Ну это если Артемка кинет свои депутатские дела и ответит в личке об оплате...

    4eef, 6 окт 2010
    #17
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :( да он чтото в последнее время тянучий какойто стал...мне тож в личке подолгу не отвечает...на смски тоже...я могу те дать его веб мани в личке,но можно ли туда синь оплатить - это вы сами решайте

    suslox, 6 окт 2010
    #18
  19. bamian

    bamian Пользователь

    Сообщения:
    106
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    г. Липецк

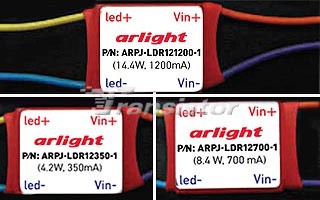

    [attachment=1:171rlrqe]LDR-12-1200.jpg[/attachment:171rlrqe]

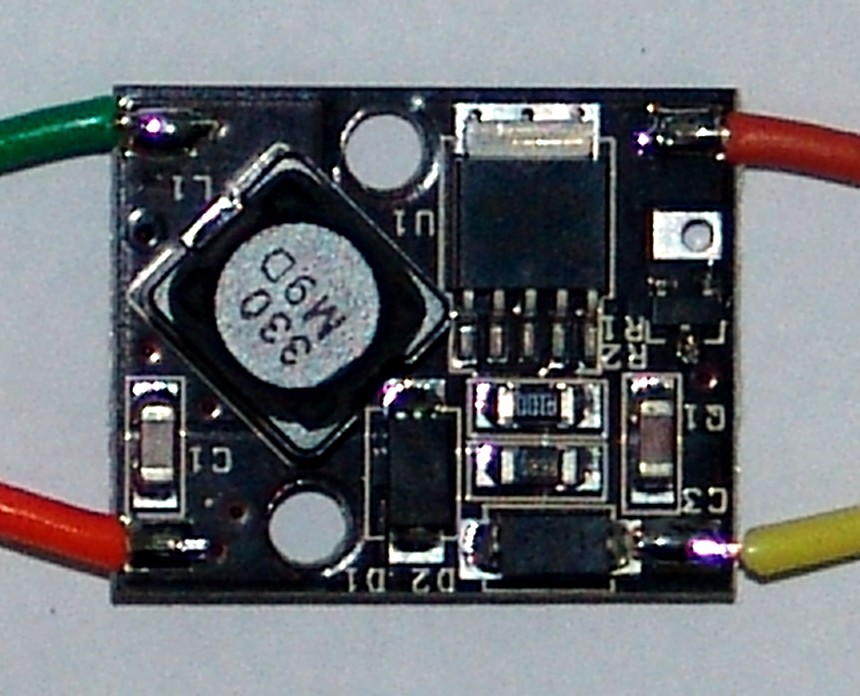

    Купил я ARPJ-LDR-121200-1 за 350 руб в магазине. Плата вставлена в термотрубку, по просьбе susloxа вскрыл я ее.
    [attachment=0:171rlrqe]1.JPG[/attachment:171rlrqe]
    Итак на плате дроссель 33мкГн, микросхема MB16651G, транзистор W02, два диода SS24, два керамических конденсатора и два резистора с обозначяениями R100 и R680
    Даташитик на микруху не нашел пока. Гугель молчит. Поэтому и спрашивал про напряжение питания.
    http://www.dekos-kristall.ru/tovari/ist_svet4.php здесь питание 5-36в
    http://www.transistor.ru/catalog/reference/9768/ здесь 8-36в


    Вложения:

    • LDR-12-1200.jpg
      Размер файла:
      24,2 КБ
      Просмотров:
      1.660
    • 1.JPG
      Размер файла:
      122,1 КБ
      Просмотров:
      1.964
    bamian, 7 окт 2010
    #19
  20. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    W02 - PDTC143ET/EU npn "цифровой" транзистор: 50 В, 100 мА, 4,7k/4,7k sot23/sc70 NXP W - завод China

    Про микросхему не нашел
    Вообще довольно полезная ссыль http://www.eworld.ru/support/sdd/smdcod.htm

    chem_kot, 7 окт 2010
    #20
