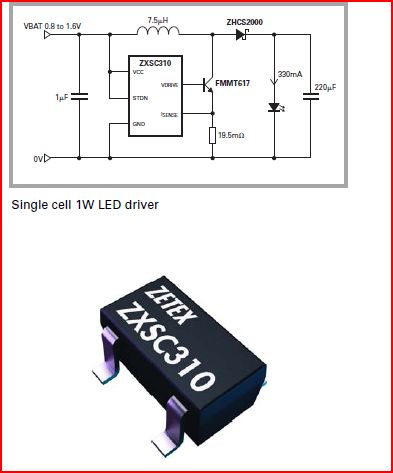

Драйвер на zxsc300/zxsc400

..ну вощим так: тесты по 400:
запускается минимум от 1.4в (ток правда меньше держит),

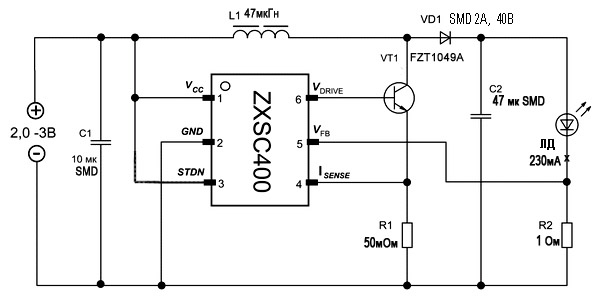

R1=50мОм, R2=7.5 Ом, Iлд=57мА Uлд=1,787в
R1=50мОм, R2=50мОм, Iлд=242мА Uлд=3,098в
R1=50мОм, R2=1 Ом, Iлд=232мА Uлд=3,042в
R1=30мОм, R2=1 Ом, Iлд=300мА Uлд=3,489в

ток потребления по схеме от 2 в около 0,6А
..скоро фотки платы выложу..
ЗЫ А по даташиту, 300 не стабилизирует ток!! (по линейному растёт), но я пока не проверял, жду транзисторов 617.


Можно хоть 3 ампера выжать, главное дросель подходящий подобрать (шоб ток такой держал, и с минимальным сопротивлением), и транзистор памашнее, и всё работать будет.
С теми элементами что на схеме (для 400) я 0,7А выжал (на цепочку светодиодов в паралель) при Uвых~3в, итаво палучилося около 2,1Вт выходной мощи (транзистор FZT1049A может выдать до 2,5 вт без радиатора)
Использовать схему на 400 безусловно лучше, но трудее реализовать в миниатюрном корпусе, т.к. должно быть 2 отдельных входа питания и 2 отдельных выхода на ЛД, на 300-ой схеме общий ЛД сидит на земле. Я Попробую собрать и так и так (платы уже спаял)



Re: Новый драйвер на zxsc30/zxsc400

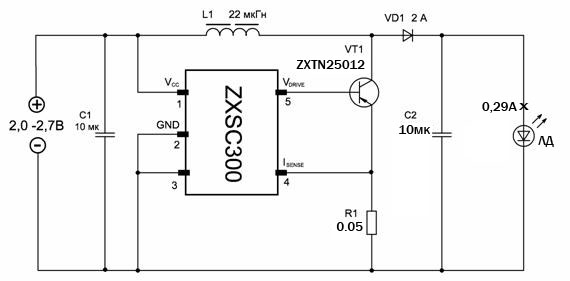

Ну что, новые испытания. теперь на zxsc300.

R1=0,1 Ом, Iлд=206мА Uп=2,6в Iп=0,25А
R1=0,1 Ом, Iлд=75мА Uп=1,3в Iп=0,16А
R1=0,05 Ом, Iлд=290мА Uп=2,6в Iп=0,45А
R1=0,05 Ом, Iлд=125мА Uп=1,3в Iп=0,36А
т.е. стабилизации нет, также при отключении питания микросхемы(т.е. ток на ЛД идёт через дросель и ДШ) , Iлд=66ма (Uп=2,6в)
Схема стабильно работает и от 1 вольта. По расчётам КПД схемы около 75-80%



Re: Новый драйвер на zxsc30/zxsc400

Катушка тут особой роли не играет (я и 22мкГн ставил и 47-- всё одно)
Для 20х у миня стоит 33мкГн (в схеме для 400), ток при этом настраиваю до 0,3А на выходе-- всё пучком работает, и стабилизацию прилично держит (что акумы ставлю, что батарейки-- 300мА+-5-6мА и всё). Уже купил фонарик от 2АА, на днях буду фарганить плату (ЛД уже закрепил, осталось тока плату). Питать целесообразно на АА, т.к. ток порядка 0,9А при выходе 0,3А!, так шо ААА долго не протянут.



Re: Новый драйвер на zxsc30/zxsc400

//вот первый прототип для 400.., щас моделирую другую плату..



Re: Новый драйвер на zxsc30/zxsc400

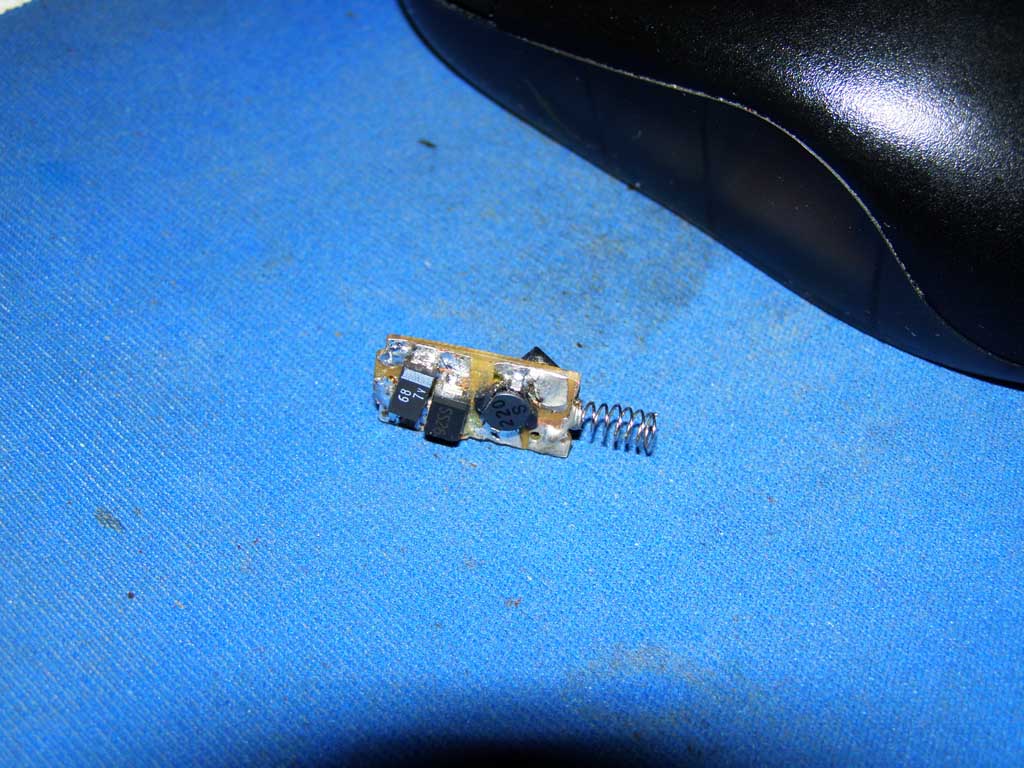

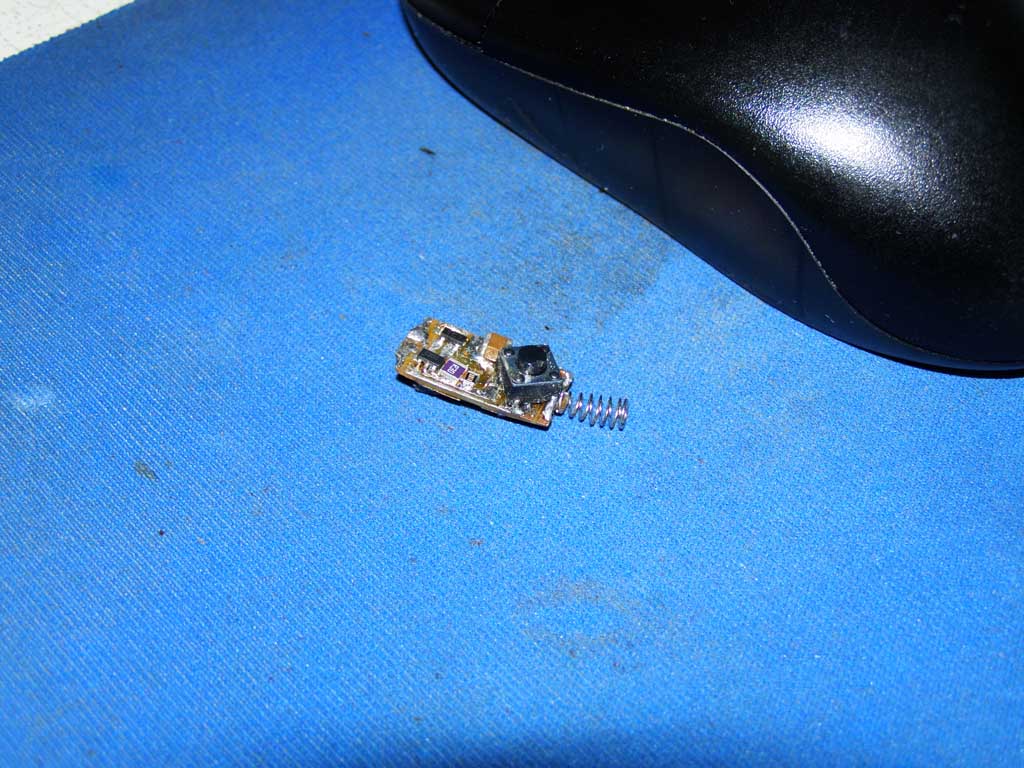

выкладую по просьбе трудящихся первый прототип печатки на 400 микрухе (схема выше), и фото самойже...
Переключатель со стороны дросселя. Сам дросель снизу пакращен лаком (т.к. ферит проводит ток! это надо учесть при пайки таких дроселей).



Re: Новый драйвер на zxsc30/zxsc400

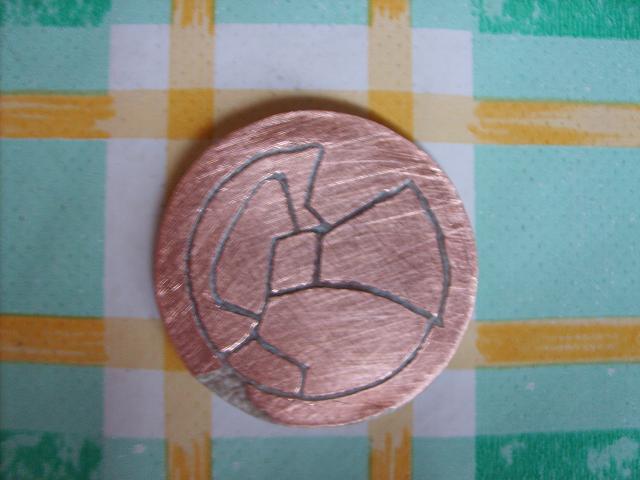

вытравленная 2-х сторонняя плата для 400 схемы... 8) ardon:



Re: Новый драйвер на zxsc30/zxsc400

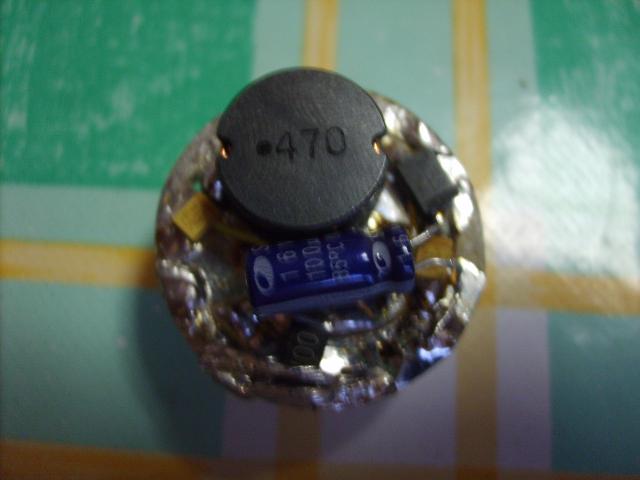

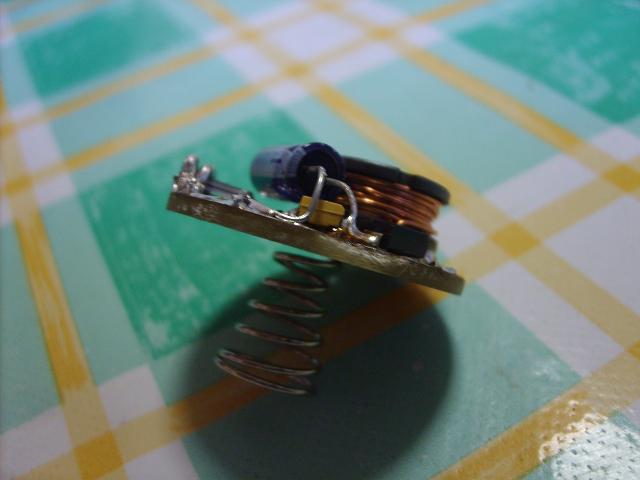

очередные испытания схемы 400 ::
вот что с этова вышло (и очень даже ниплохо вышло) viewtopic.php?f=6&t=192&p=2668#p2668
Вобщем лазер от 20х лыж, Памудохался с дроселем-- нада не менее 30 мкГн, шоб ток хороший отдал
R1= 25 мОм, R2=0.5 Ом, L=33мкГн , ток при этом на ЛД около 0,35-0,37А, потребления около 0,75А от 2,6Вольт.
Вообщим оказывается катушка играет роль в токе. Ставил 10 мкГн-- больше 0,3А не может выдать..



Re: Новый драйвер на zxsc30/zxsc400

Вообщим, немного пакапавшись в даташите к 400 микрухи, выяснилось, что на VSENSE нужно чтоб было около 0,03в, а на VFB около 0,3 вольт
и выйдет по схеме, что для Iлд~0,35А (20х) надо R1~0,8 Ом R2~18мОм, а дальше играть катушкой.. (если это не учесть-- стабилизации не будет и можно использовать на 300-й микрухе)



Re: Новый драйвер на zxsc30/zxsc400

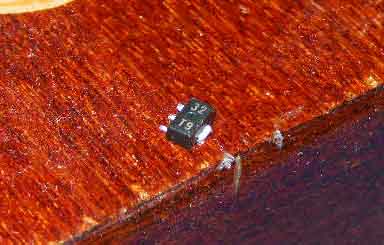

кстати, вместо FZT1049 можно использовать транзисторные ключи с товоже DVD-RW(в некоторых есть), или поломанных винтов КПД правда падает на 5-7% (видать сопротивление в открытом виде чуть больше).. мож кто подскажет даташит сих транзисторов??

также идеально станут без вопросов ZXTN2007G (http://radio.delanet.ru/content/view/392/39/)



Re: Новый драйвер на zxsc30/zxsc400

тут нада играться в основнм с катушкой ( у неё должно быть сопротивление не более 0,2-0,3 Ом!!- если более- то ток не отдаст большой, и будет греться индуктивность сильно, чуть ли ни до точки Кюри). Чем больше индуктивность, тем больше НАПРЯЖЕНИЕ может выдать, но не ток. У меня без проблем выдаёт 0,25А при тех номиналах, что я выложил в схеме. Транзистор ставил и 617, и 1049 и кючи от резака и винтов.. -- Все прекрасно работают+-5-10% КПД при разных транзисторах. Схема работает на ШИМ контроллере. Без нагрузки включать нельзя!!, точнее можно, но напряжение будет на выходе в районе 20-30 вольт! Замыкать на землю эжмитер тож нельзя, т.к. при замыкании схема выдаст максимально возмоожные параметры, т.е. токи и напряжения (ШИМ будет работать с широкой скважностью, и без всякой стабилизации)
Т.е выходные токи зависят от катушки и от внутреннего сопротивления в открытом состоянии транзистора (и немного от его усиления). Составным транзистором мы тока увеличим усиление ключа.
А вощетьа в даташит расписано шо и как...
З.Ы. Эта для 400 микрухи...



Re: Новый драйвер на zxsc30/zxsc400

На диоде шотки- импульсы до 30 вольт, после кондёр их выпрямляет (усредняет). Смотя какой кондёр (ёмкость) и "ровность" выходного тока/напряжения зависит. Без кондёра-- ты спалиш ЛД, т.к. на его пики 20-30 вольт пайдут, малой ёмкости кондёр--тоже не советывал бы (почти импульсный режим палучится, но сложно в настройке. У меня на ЛД стоит около 10мкф, и видно, что он в импульсном немного режиме работает, видно на отражении на лопостях в рабочем куллере на компе -- типа страбоскопа,)

кстати, КПД оочень сильно зависит от параметров дросселя, тачнее от его сопротивления..

какраз таки 400-ая микруха является косвенным стабилизатором тока (анализирует падение напряжения на R2)



Re: Новый драйвер на zxsc30/zxsc400

Переводчика в студию ardon:
