Ещё один лазер в фонарике.

Тема в разделе 'Среднестатистические лазеры', создана пользователем Aleph, 1 окт 2008.

Страница 1 из 2
  1. Aleph

    Aleph Пользователь

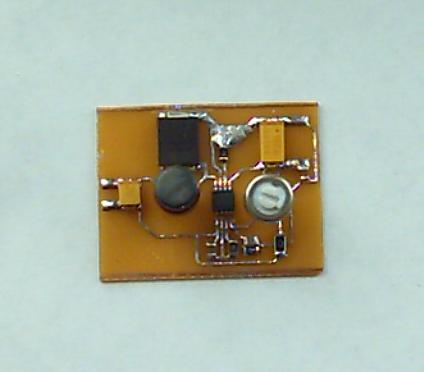

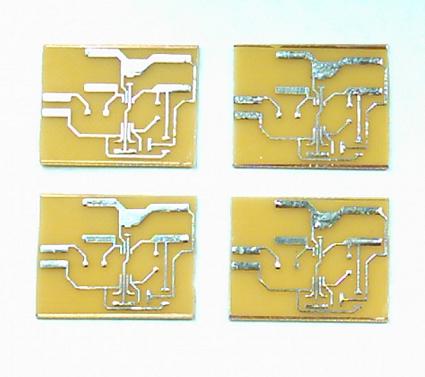

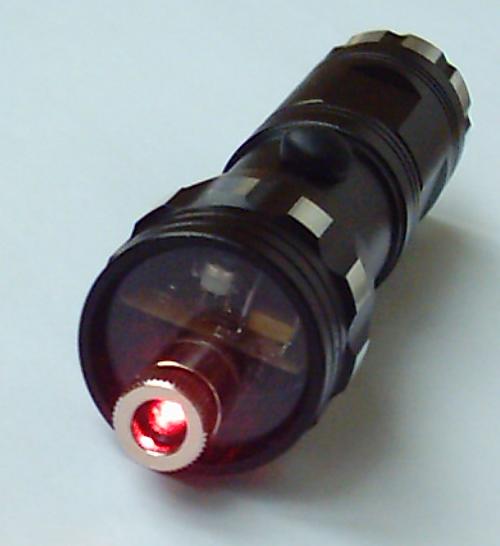

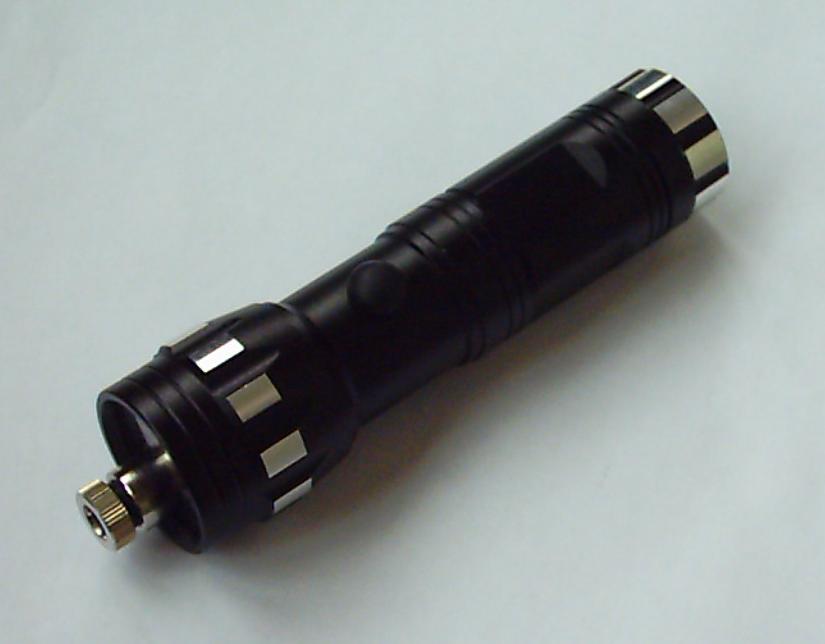

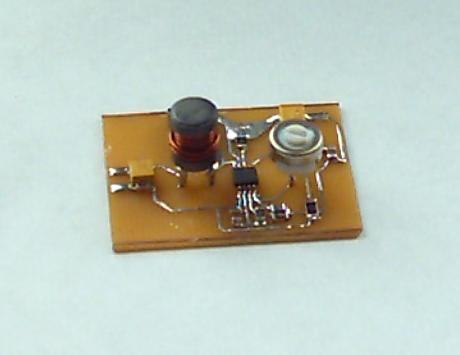

    ЛД от 20х привода. Драйвер на LM2621. Питание - 2 NiMH элемента AAA. Ток потребления 0.6 А, ток ЛД 0.4 А. КПД 85%. Корпус от светодиодного фонаря. Лучом на расстоянии пяти метров воспламеняет спички. При фокусировке в точку режет чёрную изоленту, прожигает 1 мм пластмассу. В общем доволен.


    Вложения:

    Aleph, 1 окт 2008
    #1
  2. Aleksandr

    Aleksandr Модератор Staff Member

    Достойный девайс получился.Молодец!
    Ток можеш и больше дать(как минимум 500 мА).Если конечно радиатор приладиш ну хотябы как я сделал:
    viewtopic.php?f=6&t=133&start=0&st=0&sk=t&sd=a

    Aleksandr, 1 окт 2008
    #2
  3. Aleph

    Aleph Пользователь

    Диод взят из привода Pioneer DVR-215DBK. На лазерной голове была маркировка 20х. Думаешь не сгорит от 500 мА? Насколько велика уверенность?

    Aleph, 1 окт 2008
    #3
  4. Aleksandr

    Aleksandr Модератор Staff Member

    я давал и 570 (но с хорошим радиатором)
    лд от lg 20х

    Aleksandr, 1 окт 2008
    #4
  5. Artemka

    Artemka Администратор Staff Member

    Молодец! зачетно! Технологично вышло!)

    Artemka, 1 окт 2008
    #5
  6. suslox

    suslox Пушистикс Staff Member

    супер!молодец!плата очень качественно и серьезно сделана и все остальное тоже супер!респект :)

    suslox, 1 окт 2008
    #6
  7. Aleph

    Aleph Пользователь

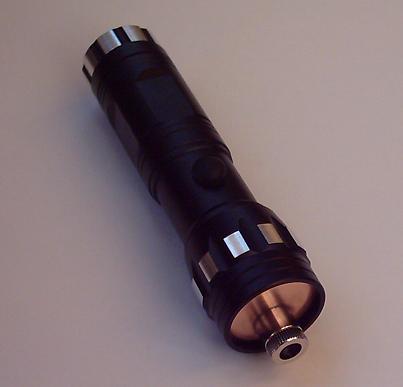

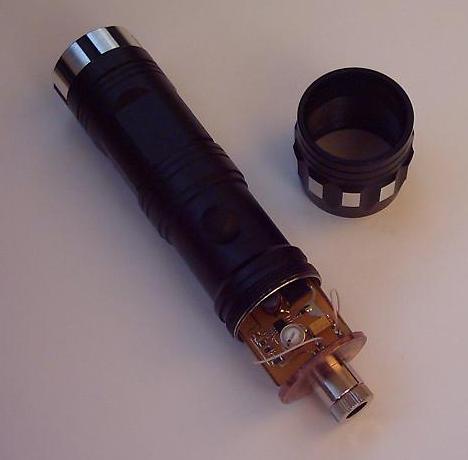

    Для лучшего охлаждения установил лазерный модуль с диодом на медную пластину, установленную на месте защитного стекла. При этом установил ток через диод равным 500 мА. КПД снизился до 79%. Выходная мощность заметно возросла.


    Вложения:

    Aleph, 16 окт 2008
    #7
  8. sabir2000

    sabir2000 Пользователь

    Зачётно. :good:
    Используемые детали напиши.

    sabir2000, 16 окт 2008
    #8
  9. Aleksandr

    Aleksandr Модератор Staff Member

    Усилил бы ты радиатор чюток.Ну хоть болванку алюминиевую насади на аксис. Ток ведь неплохой засандаливаеш.Да и конструкция покрепче будет.

    Aleksandr, 16 окт 2008
    #9
  10. Aleph

    Aleph Пользователь

    ЛД от GH22NP20 и драйвер на LM2621.
    Установленной медной пластины вполне достаточно. По своему периметру она передаёт тепло на корпус и чрезмерного нагрева не происходит.

    Aleph, 16 окт 2008
    #10
  11. suslox

    suslox Пушистикс Staff Member

    очень качественно!!!особенно плата порадовала!можешь ее фоту покрупнее сделать?

    suslox, 16 окт 2008
    #11
  12. Aleph

    Aleph Пользователь

    Мой цифровик на большее не способен.

    Aleph, 17 окт 2008
    #12
  13. luxor

    luxor Модератор Staff Member

    напиши радиодеталидетали из которых собирал

    luxor, 25 окт 2008
    #13
  14. Aleph

    Aleph Пользователь

    Выше уже писал. ЛД от GH22NP20 и драйвер на LM2621 по схеме из статьи Артёма Калинина. Вместо R1 применён миниатюрный подстроечный резистор сопротивлением 100 кОм.

    Aleph, 25 окт 2008
    #14
  15. suslox

    suslox Пушистикс Staff Member

    пытался седня в чип и дипе эту микруху купить - буй :(

    suslox, 25 окт 2008
    #15
  16. luxor

    luxor Модератор Staff Member

    люди а чё было где то написано что лм больше 500 ма не тянет или тянет?

    luxor, 28 окт 2008
    #16
  17. Aleph

    Aleph Пользователь

    Через неисправный ЛД и 1 Ампер удавалось пропускать.

    Aleph, 29 окт 2008
    #17
  18. Aleph

    Aleph Пользователь

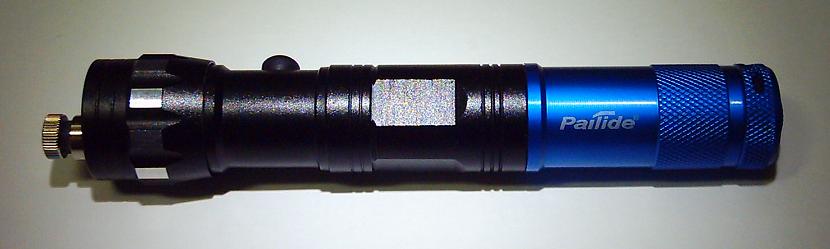

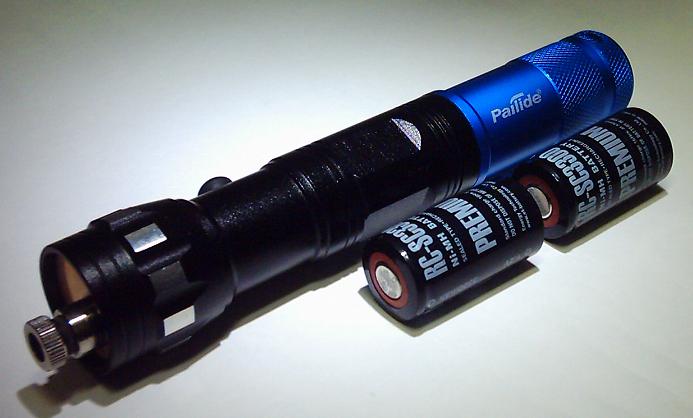

    После несложной доработки, а именно прикручивания к корпусу ещё одного фонаря, появилась возможность питать лазер от 2-х NiMH аккумуляторов ёмкостью 3300 мАч. Время непрерывной работы на полной мощности не менее одного часа.


    Вложения:

    Aleph, 15 ноя 2008
    #18
  19. suslox

    suslox Пушистикс Staff Member

    ОКУЕННО!!!!других слов просто нет!!!тебе только фабрику осталось открыть и оставить китайцев с носом

    suslox, 15 ноя 2008
    #19
