Линейный драйвер на полевике

есть схема аналогичная, но она лучше и проверена мной заодно выложу чуть позже



Re: Мой "карманный" лазер

Вот попой чую, что схему на полевом транзюке выложит

но у меня нету таких полевиков, которые бы такие токи держали ((
схема действительно будет надёжнее, и очень похожа



Re: Мой "карманный" лазер

нет она на н-п-н биполярном я проверил - все ок...



Re: Мой "карманный" лазер

если на биполярном, тогда фигня..(( падение напряжения большое...
больше к вот этому склоняюсь, но тут много чего дорабатывать надо, вечером попробую поиграть в симуляторе, будут результаты.



Re: Мой "карманный" лазер

Плохо что минус диода от корпуса илолировать придется....



Re: Мой "карманный" лазер

Пора привыкнуть уже)))) а хотя..может можно перевернуть? я попробую.. дома когда буду.



Re: Мой "карманный" лазер

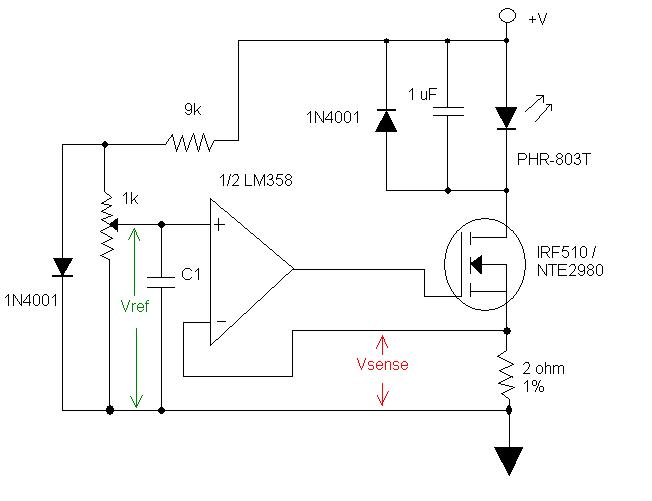

Попробуй зеркально перевернуть микруху и врубить диод в др конец полевика.Кстати есть подозрение что для данной схемы полевик выбран не той проводимости(стрелка должна быть направлена от затвора) но может я чета не догоняю.



Re: Мой "карманный" лазер

все верно, n канальный он. правильно нарисовано. не, нихера не выйдет.. если только п канальный ставить, но все равно минус изолировать. так что лучше так, чем никак.



Re: Мой "карманный" лазер

А может и выйдет) новая идея)



Re: Мой "карманный" лазер

получается, вечером испытания и новый драйвер)) зб)



Re: Мой "карманный" лазер

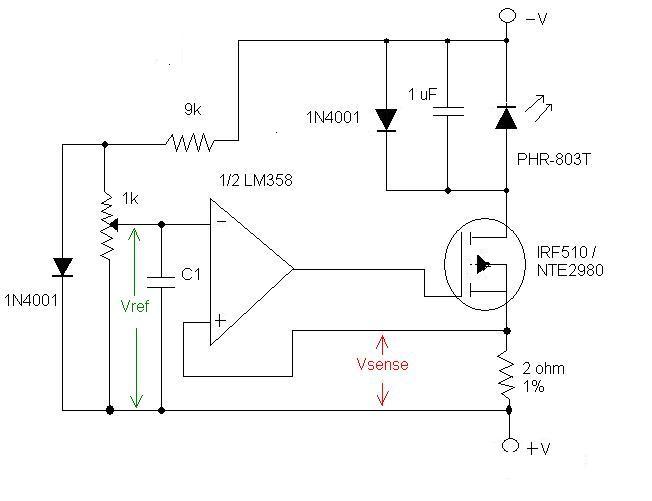

Вот так пробони. Микруха эта всеравно почти не убиваемая.



Re: Мой "карманный" лазер

Так нельзя. транз не будет работать. я нарисовал схему на бумажке, вечером испытаю. все хорошо))



Re: Мой "карманный" лазер

Стрелочку я исправил. А ваще походу все равно куда воткнуть диод в разрыв стока или в разрыв истока(ток течет одинаковый) Ладно испытай и вывеси отчетик)



Re: Мой "карманный" лазер

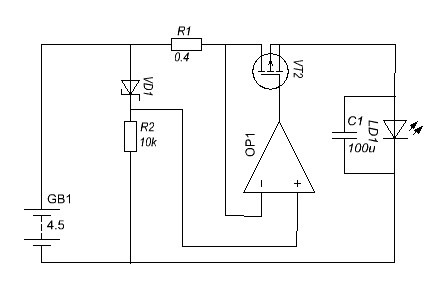

вот примерно так хочу.
ЗЫ: это не оффтоп, потоом перенесу



Re: Мой "карманный" лазер

Ну попробуй.Тут как мне кажется даже направление тока и тип проводимости правильно указаны.
Кстати ты че за мощный полевик в ключе ухватился? Богат на них стал?) Ониж полюбому дороже бипол.



Re: Мой "карманный" лазер

дороже??? один х 1$ стоят. я лично с материнки старой сниму. 20В 25А транз в Д2ПАК корпусе 400пФ затвор. транзюк будет определенно logical level, так что не любой подойдет) эту картинку только что нарисовал, естественно там правильно все)) единственно что может не получиться, так это то, что на входы напряжение подается такое же, как питание.. может не работать поэтому..



Re: Мой "карманный" лазер

Ну если с материнки снимаеш тада ok. У меня ни 1 нету мощного полевика.На моем р/р они в 2-3 раза дороже чем аналогичной мощи биполы



Re: Мой "карманный" лазер

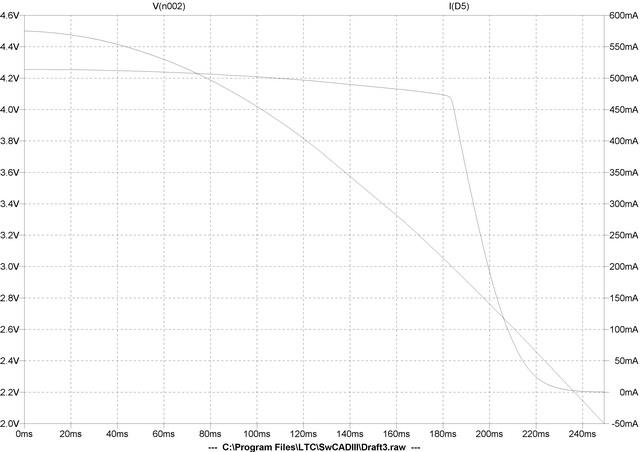

Проба) вроде ниче. но это вариант с изоляцией ЛД. тот не заработал, потому что сток висит а так нельзя.



Re: Мой "карманный" лазер

Неплохо, но на большие токи транзюк бут шипко дорогим(



Re: Новый линейный драйвер на полевике

ммм.. ну как сказать, этот транзюк за 0.5$ на 4.7А. дело в охлаждении, предел для этого транзистора 2Вт, в общем при токе в 500мА можно падение напряжения до 4Вольт доводить, а это 7 вольт для красного ЛД.. Если я правильно все понял, этот драйвер даже от трех аккумуляторов заведется или от одного литиевого! надо испытывать!
