Неизвестный тип корпуса ЛД

Тема в разделе 'Лазерные диоды', создана пользователем shok, 25 сен 2009.

  1. shok

    shok Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Помогите пжлст разобраться в ЛД и как их подключить?

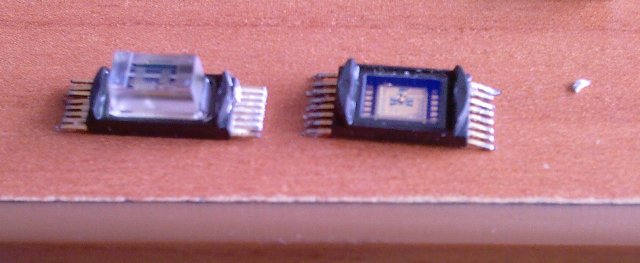

    Разобрал CD-R/RW/DVD-R привод от ноутбука. Там вот такие два ЛД. Один с теплоотводом (без стекляного кубика), а другой без теплоотвода.
    В инете ничего толкового не нашел. Мож кто сталкивался с данным типом.


    Вложения:

    • Photo1.jpg
      Размер файла:
      31,1 КБ
      Просмотров:
      1.745
  2. 4x4

    4x4 Пользователь

    Сообщения:
    447
    Симпатии:
    1
    Баллы:
    18
    Адрес:
    Королёв
    эээ... если я не ошибаюсь, это фотодиоды... другого там ничего не было?

  3. axis

    axis Модератор Staff Member

    Сообщения:
    1.676
    Симпатии:
    10
    Баллы:
    38
    Мне уже оооочень лень :) но скажу.
    Вам вот сюда. --> viewtopic.php?f=28&t=189&start=2145
    Больше шансов что кто то что то подскажет :).

  4. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Если не ошибаюсь, я ни разу не видел в одном приводе два фотодиода ;)

  5. 4x4

    4x4 Пользователь

    Сообщения:
    447
    Симпатии:
    1
    Баллы:
    18
    Адрес:
    Королёв
    либо меня глючит, либо я видел :oops:

  6. shok

    shok Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Не!! Фотодиод там один беленький маленький.

    Народ как их подключить!!!!!!

    Просто методом тыка стремно как-то.
    Написано на них следующее: HUH 7286 и CT00362 на левом
    HUL 6203 и DL08683 на правом

  7. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    У меня очень похожая микруха валяется. Из какого-то старого CD привода. Снял с неё ту пластиковую призму и глянул на кристалл. Сразу нашёл два вывода, идущие к кристаллу ЛД. Это были 11-я (плюс) и 12-я (минус) ноги. Подрубил таблетку от материнки - тускло светится. Думаю и ты сможешь там увидить что к чему. Там же кристалл весь как на ладони. Даже схему отследить можно...

    Я кстати даже на твоей фотке вижу дорожки питания кристалла на подложке. Тот чип что справа - в верхнем правом углу два вывода. Очень плохо видно, но по-моему в верхнем левом углу тоже идут жирные дорожки...

  8. shok

    shok Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Все разобрался


    Вложения:

    • Photo11.JPG
      Размер файла:
      28,5 КБ
      Просмотров:
      1.520
  9. shok

    shok Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Что-то я их запитал на LM317. Ток плавно изменял начиная от 0,010А до 0,150А. Еле светятся, но грелись при токе больше 0,100А.
    Чет ничего не пойму. ????????

  10. HiNt

    HiNt Новичок

    Сообщения:
    83
    Симпатии:
    0
    Баллы:
    0
    Они и должны еле светится. Один из них - ик, один - 650 нм. Ик видно тусклым свечением, т.к. он находится на гране видимого спектра. А 650 нм - красный там слабый стоит, тем более в не пишущем приводе от ноутбука.
