Подключение 3х фазных и шаговых двигателей из CD/DVD/HDD

Тема в разделе 'Другие интересные разработки', создана пользователем ReaL, 2 янв 2009.

Страница 1 из 2
  1. ReaL

    ReaL Модератор Staff Member

    Сообщения:
    213
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Йошкар-Ола
    На форуме много раз спрашивали как подключать 3х фазные двигатели из дисководов. Для начала нужно сказать, что двигатели, который в дисководах крутят диски не шаговые, а 3х фазные бесколлекторные синхронные! Шаговый двигатель двигает лазер по диску.

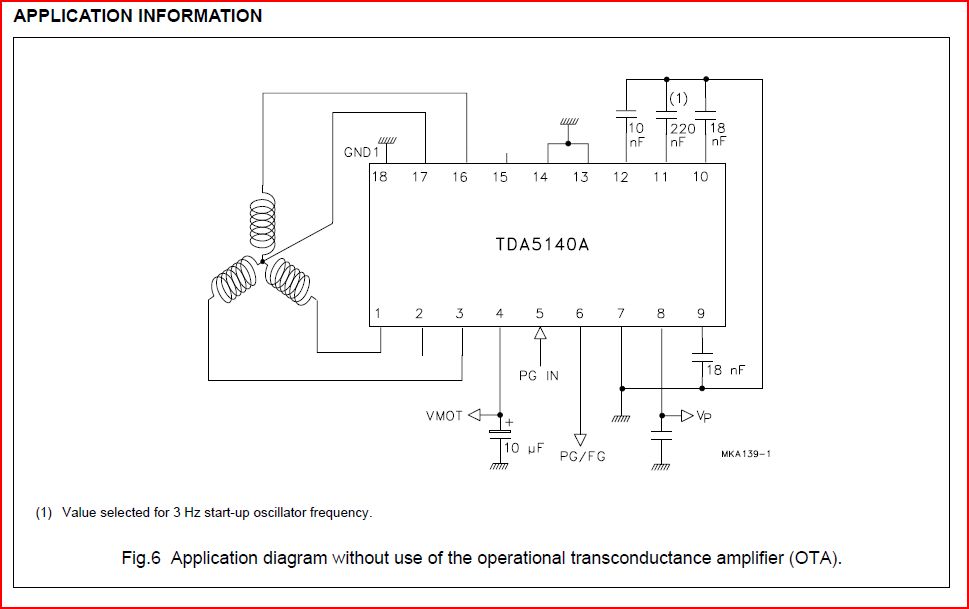

    Поискал по Интернету и нашел неплохую схему подключения таких 3х фазных движков на основе TDA5140A, судя по даташиту движок может быть как с датчиками холла, так и без них. (разберитесь кто понимает)
    [attachment=1:204t0ewk]TDA5140A.pdf[/attachment:204t0ewk]

    Пишем про свой опыт подключения таких движков, выкладываем схемы.


    Вложения:

    • TDA5140A.pdf
      Размер файла:
      243,6 КБ
      Просмотров:
      3.370
    • TDA5140A.JPG
      Размер файла:
      66,3 КБ
      Просмотров:
      14.344
    ReaL, 2 янв 2009
    #1
  2. ReaL

    ReaL Модератор Staff Member

    Сообщения:
    213
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Йошкар-Ола
    Ну что? Неужели никому не интересно? :(

    ReaL, 3 янв 2009
    #2
  3. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    А зачем тебе эти движки подключать? Ну да бочечки красивые выкидывать жалко, но нах они нужны? Если для лаз шоу так проще юзать двигатели постоянного тока однофазные даже от детских игрушек.
    Согласен?

    Aleksandr, 3 янв 2009
    #3
  4. GREY

    GREY Новичок

    Сообщения:
    380
    Симпатии:
    0
    Баллы:
    0
    они 3х фазные!!! Значит если взять призму повесить на каждую сторону номер от машины, а к основаниям эти движки, и вставляем в машину!! итого получаем переключатель номеров как в фильме :crazy:

    GREY, 3 янв 2009
    #4
  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    для подобного нужен шаговый двигатель, тк он может точно позиционировать свой вал по углу

    suslox, 3 янв 2009
    #5
  6. GREY

    GREY Новичок

    Сообщения:
    380
    Симпатии:
    0
    Баллы:
    0
    Каким образом на шаговиках??? шаговик это движек в приводе который всю головку двигает со спиралью!!! каким образом???

    GREY, 3 янв 2009
    #6
  7. Papa

    Papa Новичок

    Сообщения:
    98
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Феодосия
    А каким образом 3х фазным??? :unknown:

    Papa, 3 янв 2009
    #7
  8. GREY

    GREY Новичок

    Сообщения:
    380
    Симпатии:
    0
    Баллы:
    0

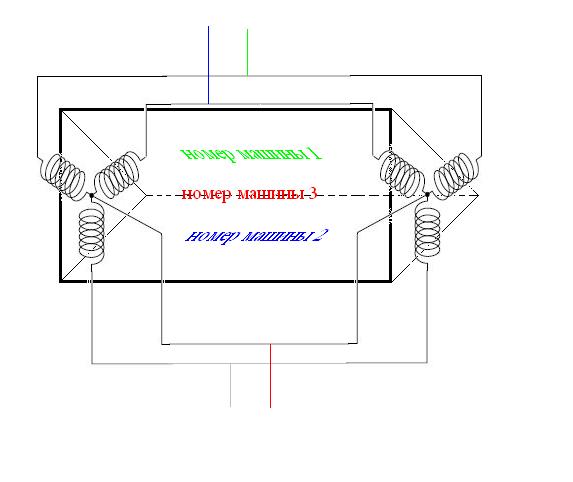

    Я же говорил раньше!!!! Выкладываю рисунок....вместо одного движка можно подшипник поставить!!!


    Вложения:

    GREY, 4 янв 2009
    #8
  9. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    Чтобы номер ворочить проще использовать движок работающий от постоянного тока, а для позиционирования разместить группы контактов, которые будут вырубать питание движка в нужный момент поворота номера. Также устроен поворот cd дисков в музыкальных центрах с поворотным поддоном на 3 диска.Короче принцип понятен)

    Aleksandr, 4 янв 2009
    #9
  10. GREY

    GREY Новичок

    Сообщения:
    380
    Симпатии:
    0
    Баллы:
    0
    Тема была создана именно для этих движков,а не для тех которые диски ворочает!!! Хотя тоже идея!!!

    GREY, 4 янв 2009
    #10
  11. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Шаговые движки тут идеальны! например известно что на один оборот 360 шагов.
    Надо табличку повернуть на 180, просто подаешь 180 импульсов с МК с простейшей прошивкой и все прекрасно!

    Artemka, 4 янв 2009
    #11
  12. ReaL

    ReaL Модератор Staff Member

    Сообщения:
    213
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Йошкар-Ола
    GREY, для поворота номера действительно лучше использовать шаговые двигатели, а не 3х фазные. 3х фазные бесколлекторные синхронные, если точнее, предназначены для больших скоростей, а не для "двигания" чего либо. К тому же шаговый двигатель гораздо мощнее на слабых оборотах.

    ReaL, 4 янв 2009
    #12
  13. laserfan

    laserfan Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    3х фазники идея неплохая.Я наних засматриваюсь давно, вот буквально на днях решил попробывать запустить.Работают они плавно(+), а вот инерционность страдает(-).

    laserfan, 4 янв 2009
    #13
  14. ReaL

    ReaL Модератор Staff Member

    Сообщения:
    213
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Йошкар-Ола
    А как ты их запускал? Драйвер какой нибудь? :roll:

    ReaL, 4 янв 2009
    #14
  15. laserfan

    laserfan Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0
    Паять особо не хотелось, поетому взял плату от сд или двд резака там BD6670 попалась, дальше всё просто-скачал даташит и нашёл упраляющий вывод на который накинул переменый резюк ну и крутил его, если на управляющий вывод просто подать минус то движёк работает на полных оборотах.

    laserfan, 4 янв 2009
    #15
  16. MOFiber

    MOFiber Новичок

    Сообщения:
    30
    Симпатии:
    0
    Баллы:
    0
    А не подскажите где обсуждается, как шаговик-то подключить. Мне нужно добиться точного механического смещения (~1 мкм ). Я все хожу вокруг шагового от DVDRW и контактов вроде всего 4 а как подключить его не знаю.

    MOFiber, 17 июл 2009
    #16
  17. Витёк

    Витёк Модератор Staff Member

    Сообщения:
    1.040
    Симпатии:
    28
    Баллы:
    48
    Адрес:
    Москва
    объясните мне дураку, чем отличается фазовый моторчик с тремя фазами от шагового моторчика с теми же тремя фазами (шагами)?
    суть шаговика, как я понимаю, точно знать его положение...
    так и у того моторчика, что диск крутит в винчестере мы точно знаем положение: каждая фаза - отклонение на 120 градусов.

    просто ща сам думаю для нового спирографа программку на ПЛИС вогнать по управлению шаговиками или фазовыми... а в чём между ними разница - не вкурю никак.

    Витёк, 18 июл 2009
    #17
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ты знаешь плис????????да лан???отец!!!!!!!!!!!!!!!!

    suslox, 18 июл 2009
    #18
  19. Случайность

    Случайность Пользователь

    Сообщения:
    661
    Симпатии:
    10
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Великий Новгород
    где то у меня был подробный мануал на жту тему завтра найду попробую закинуть сюда

    Случайность, 18 июл 2009
    #19
  20. Electro

    Electro Новичок

    Сообщения:
    41
    Симпатии:
    0
    Баллы:
    0
    Есть Вопросик : А Возможно ли запустить Этот шпиндельный Двигатель От Драйвера из куллера от компа?

    Electro, 6 дек 2009
    #20
