Термометр на газоразрядных индикаторах

Тема в разделе 'Другие интересные разработки', создана пользователем suslox, 1 ноя 2011.

  1. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

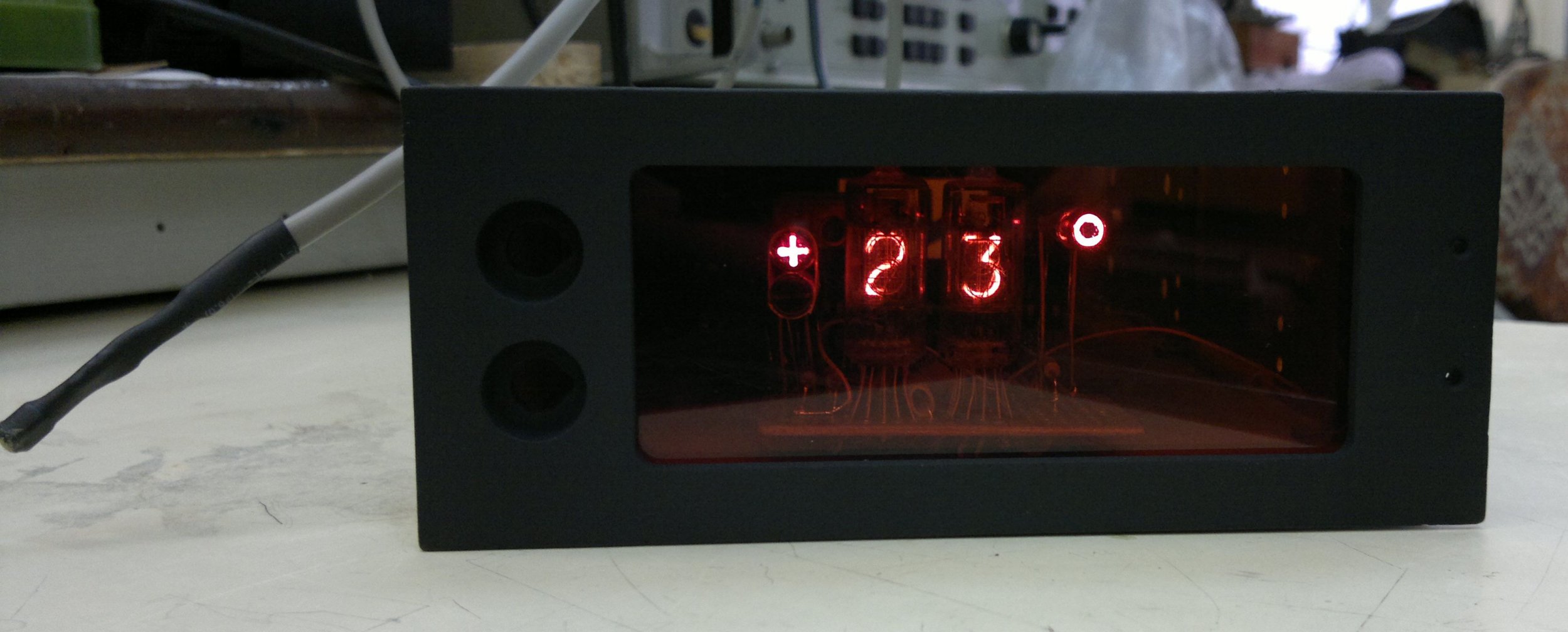

    Вот такой вот аппаратик соорудил (наконец-то)))

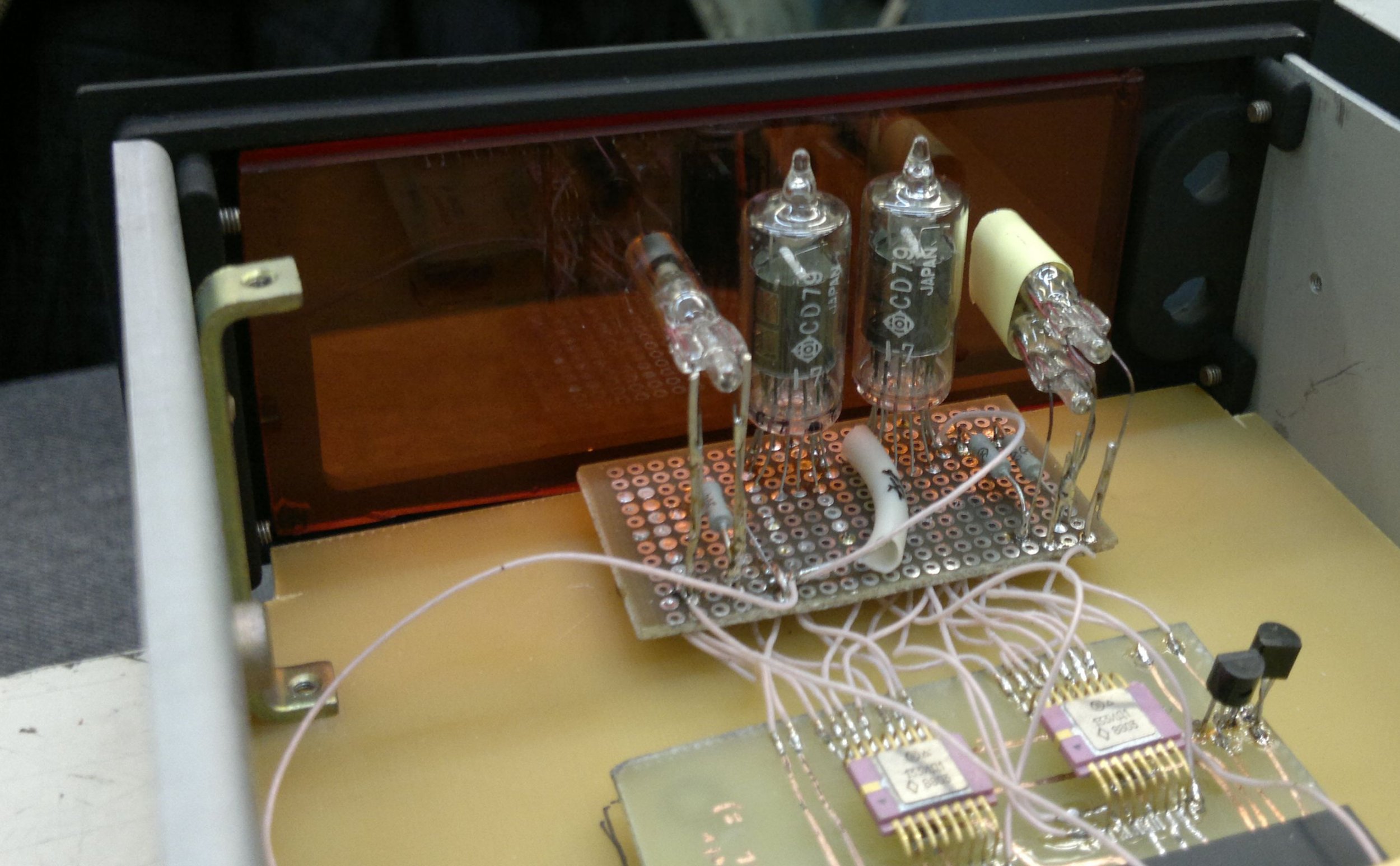

    Идея возникла после покупки на ебее двух индикаторов тира CD79 - самых миниатюрных в мире цифровых ГРИ с боковым обзором.
    Термометр построен на процессоре ATMega32A. Конечно процессор для данной задачи через чур навороченный, но другого не было под рукой.:) Индикаторы подключены через дешифраторы 133ИД1 в керамическом исполнении. Индикация статическая.
    Датчик использован классический DS18B20 и сделан выносным через военный разъем РС4ТВ.
    Индикация знаков температуры и включения питания выполнены на неонках ИНС-1.
    Питание прибора осуществляется от трансформаторного источника, а далее +5В формируется микросхемой 7805, а +180В через повышающий преобразователь на MAX1771.

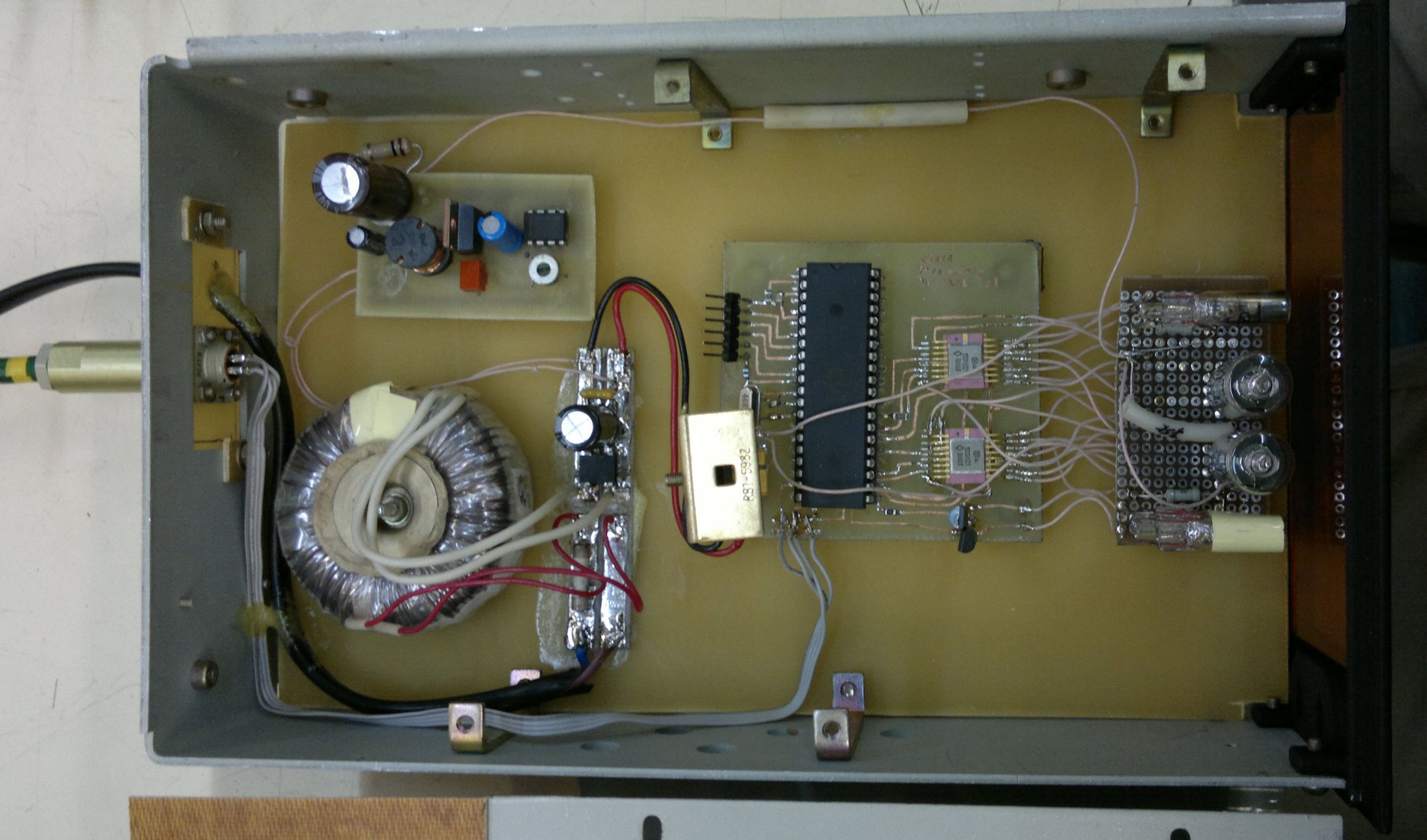

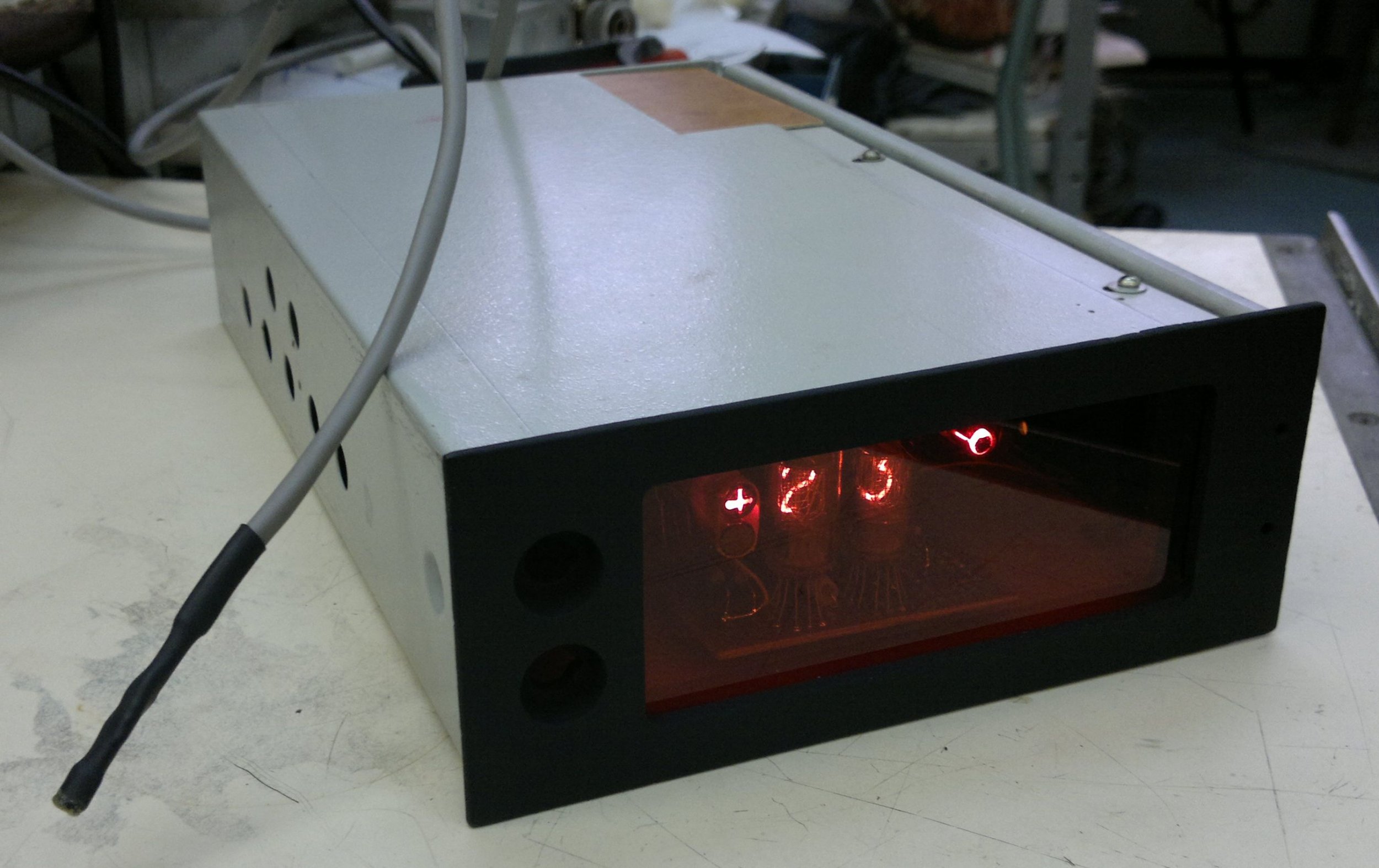

    В качестве корпуса использован корпус от блока усилителя старого промышленного самописца:). Передняя панель использована родная,но в ней прорезано окно, вставлено оранжевое стекло и произведено окрашивание в матовый черный.


    Вложения:

    }|{B@N, drakon, St2Ra3nn8ik и 4 другим нравится это.
  2. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Мощная конструкция!

  3. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    отличный термометр получился)))) а какой у него диапазон температур?

  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ну тк индикаторов всего 2, то от -40 до +99 С:)

  5. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Сообщения:
    1.336
    Симпатии:
    678
    Баллы:
    113
    Адрес:
    плн. Земля
    Молодец: и вещь полезная, и выглядит хорошо. Мои поздравления:).
    PS. А чего не от -99 С?

  6. Fai

    Fai Пользователь

    Сообщения:
    53
    Симпатии:
    1
    Баллы:
    8
    Пол:
    Мужской
    А смысл? да и DS18B20 же, а не термопара/терморезистор.
    А вообще неплохо, а еще лучше часы-термометр)
    А можно этот момент подробнее?

  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    потому что микросхемы при таких температурах уже не работают) у данного датчика низ вроде -40 или -55 (точно не помню)

    если нужна схема,то могу вечером выложить...и топологию платы думаю тоже:)

  8. Fai

    Fai Пользователь

    Сообщения:
    53
    Симпатии:
    1
    Баллы:
    8
    Пол:
    Мужской
    Да, хотелось бы посмотреть на схему, как я вижу, там не трансформатор, а 1 индуктивность, видимо традиционная boost повышайка, только высоковольтная.

  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

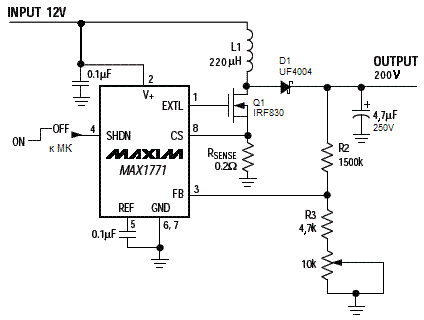

    ну в принципе схема вот:
