Умер DPSS 532nm 1W

Тема в разделе 'Построение DPSS', создана пользователем Adjam, 5 окт 2009.

  1. Adjam

    Adjam Пользователь

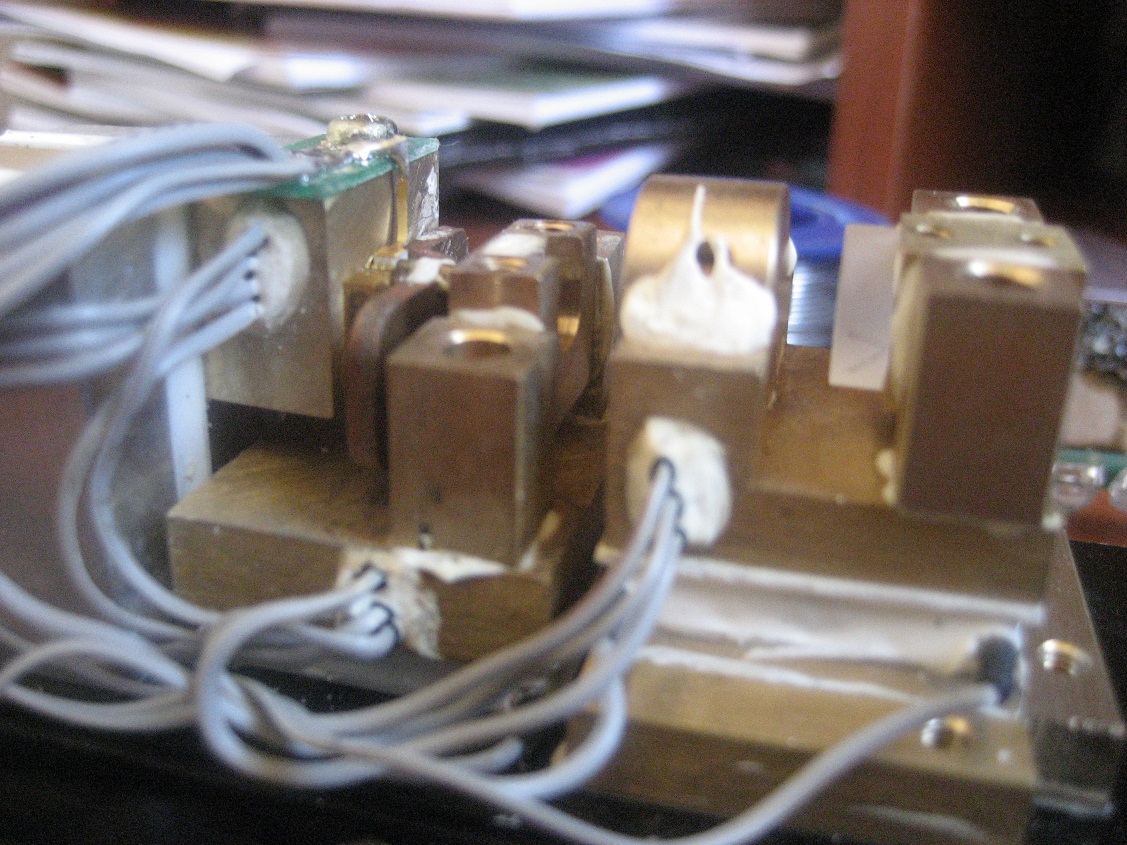

    Добрый день.

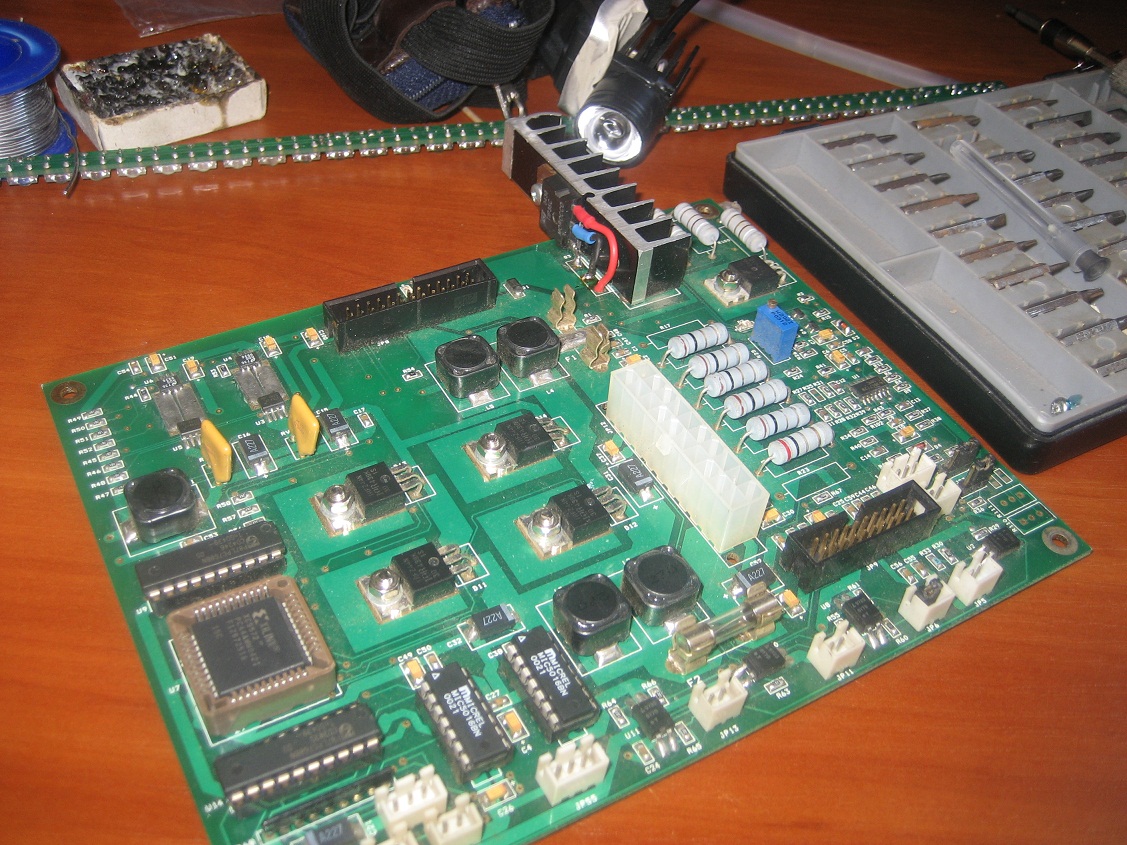

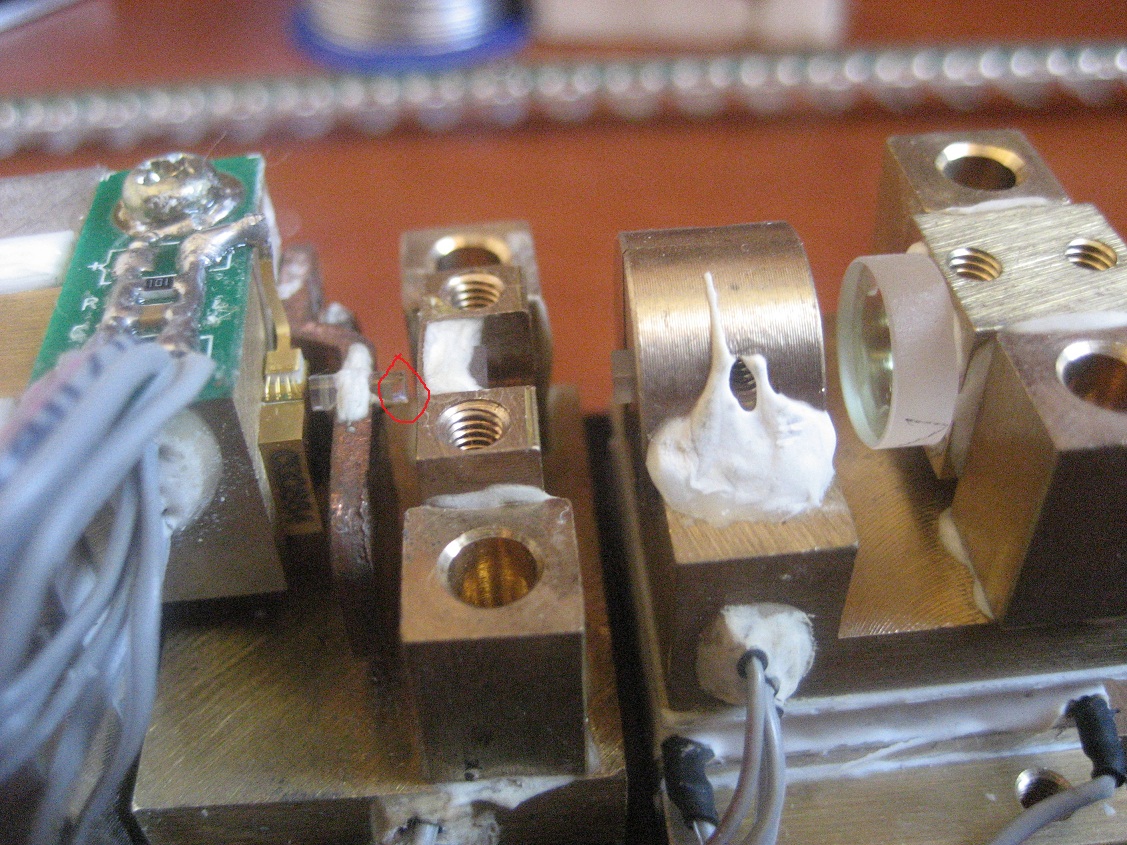

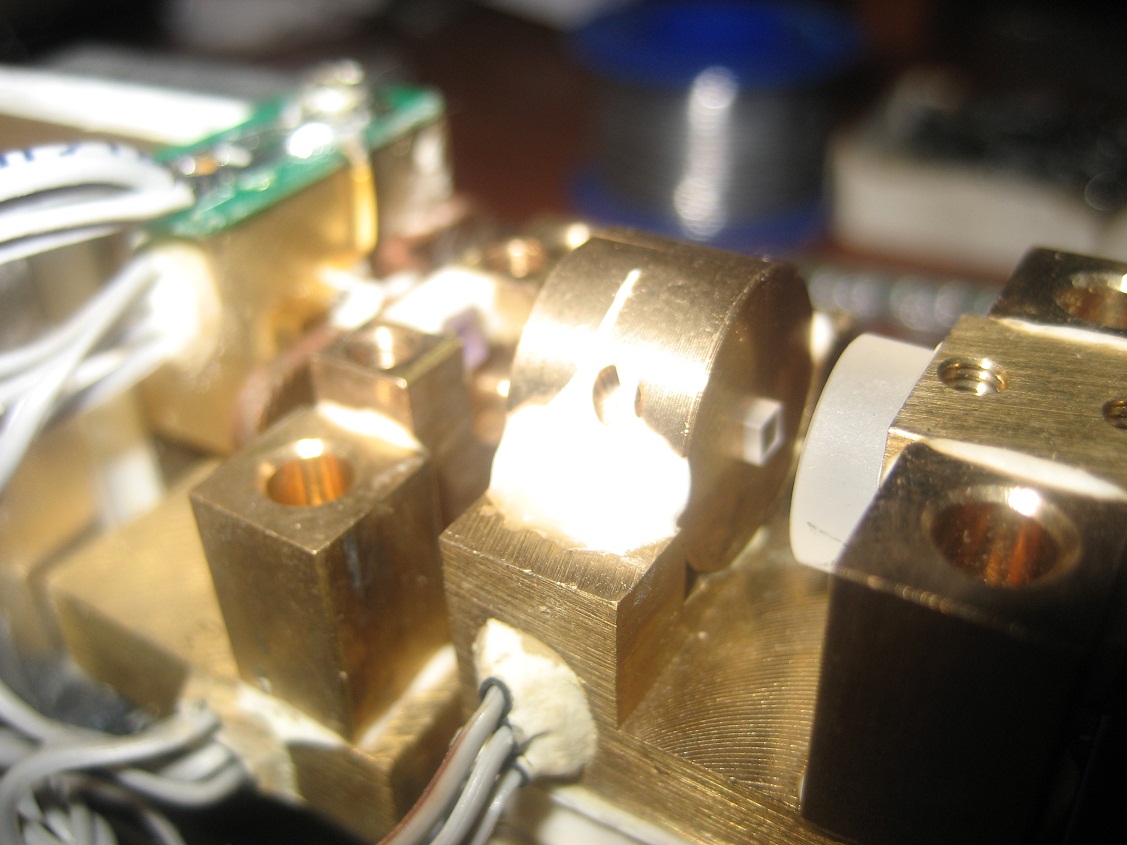

    Вложения:

    • 1.jpg
      Размер файла:
      388,5 КБ
      Просмотров:
      1.874
    • 2.jpg
      Размер файла:
      372,3 КБ
      Просмотров:
      1.869
    • 3.jpg
      Размер файла:
      427,8 КБ
      Просмотров:
      1.897
    • 4.jpg
      Размер файла:
      223,6 КБ
      Просмотров:
      1.869
    • 5.jpg
      Размер файла:
      258,7 КБ
      Просмотров:
      1.865
    • 6.jpg
      Размер файла:
      412,7 КБ
      Просмотров:
      1.873
  2. Dolphin

    Dolphin Новичок

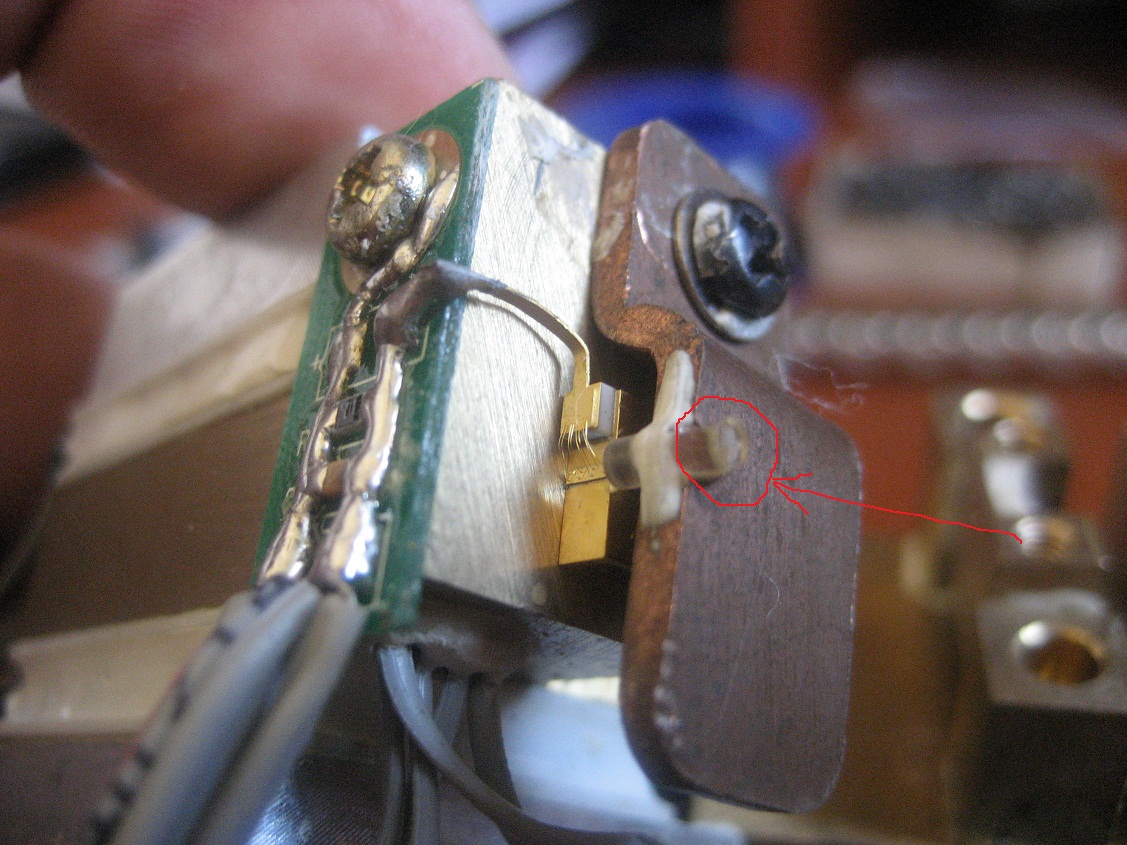

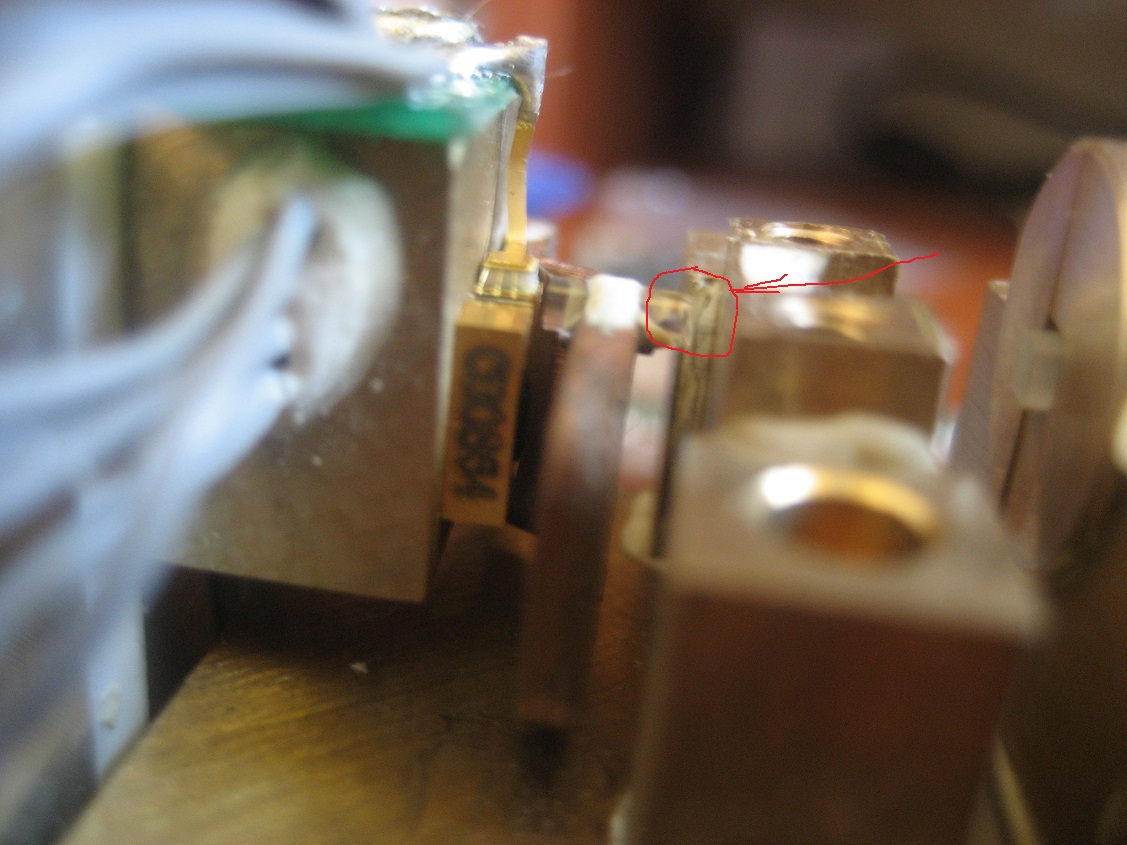

    Между ванадатом и диодом стоит... Какое-то волоконце - световод)
    Я думаю, что конкретно это и чем заменить может подсказать Сергей! (memberlist.php?mode=viewprofile&u=699) он, в частности, сам проектирует и собирает такие DPSS лазеры.

  3. Случайность

    Случайность Пользователь

    это гранадан, так как у тебя диод без микролинзы, то для корекции излучения и создания необходимой перетяжки в ванадате используется вот тот кусок волокна.

    Кстати смотрю на фото, у меня точо такой же модуль, но мощность его гораздо меньше чем у тебя, у тебя какой ток ЛД? можешь измерить размеры ванадата и КТП, атак же сделать более резкие фото ??

  4. Adjam

    Adjam Пользователь

    Ну..
    У меня тоже есть такой же второй излучатель только 500 мВт (Правда тоже полудохлый =) )

    Ток черерз диод - 2.8 А

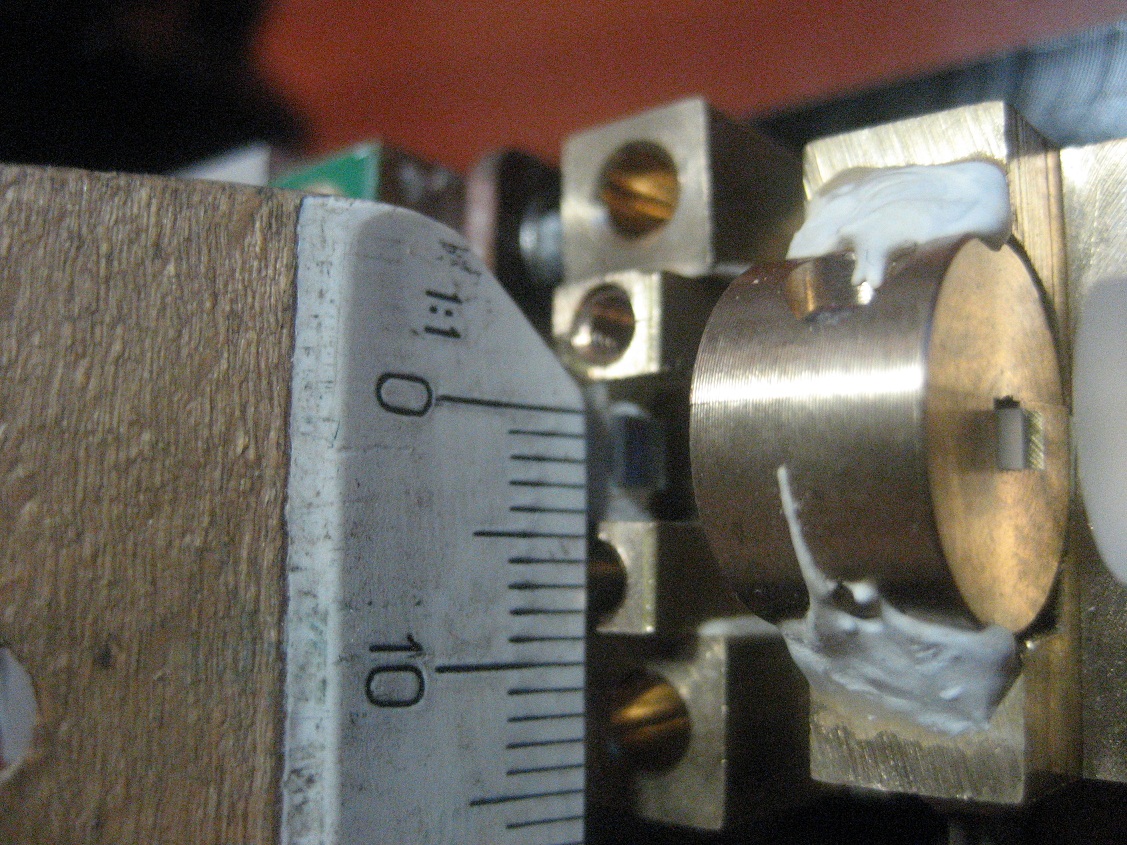

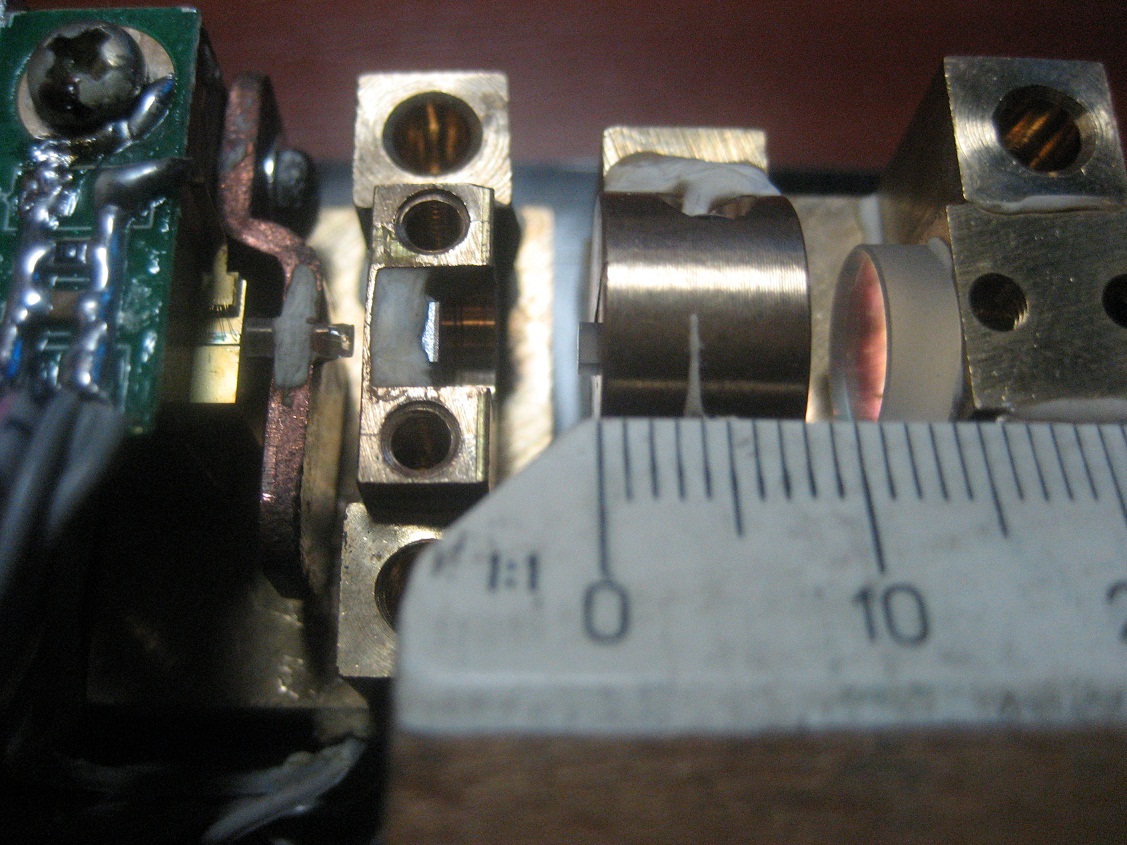

    Приложу другие фото.
    Если есть больше вопросов и желание пообщатся:
    скайп - adjamskiy


    Вложения:

    • 12.jpg
      Размер файла:
      439,5 КБ
      Просмотров:
      1.816
    • 122.jpg
      Размер файла:
      349,9 КБ
      Просмотров:
      1.804
  5. Guest

    Guest Гость

    В общем это ЛД умер у тебя....
    Скорее всего там стоял 5ти ваттный лд... у меня в симаунтном исполнении есть только до 4тырех ватт...
    если интересно пиши в личку..

  6. Adjam

    Adjam Пользователь

    Чуствую он у меня еще долго валятся будет пока руки дойдут до ремонта...
    Так что если комунить интересна покупка всего этого дела с целью востановления - жду предложений..
    А нет, так чинить прийдется =)

  7. Случайность

    Случайность Пользователь

    я бы не отказался от платы управления и пельтюшки

  8. Guest

    Guest Гость

    цена вопроса?

  9. Artemka

    Artemka Администратор Staff Member

    Да, интересна цена..

  10. laser_freak

    laser_freak Новичок

    а какого размера там активный элемент?
    и если поставить диод 10 Ватт?

  11. ivasi

    ivasi Новичок

    на фото же видно - 2мм

  12. Guest

    Guest Гость

    активный элемент 3х3х2мм...
    если поставить 10 ватт то 1) перегреется и отвалится ванадат... а если не 10 а поменьше (так чтобы ванадат не отвалился) то в КТП трэк выростет...

  13. votunya

    votunya Пользователь

    Здравствуйте.

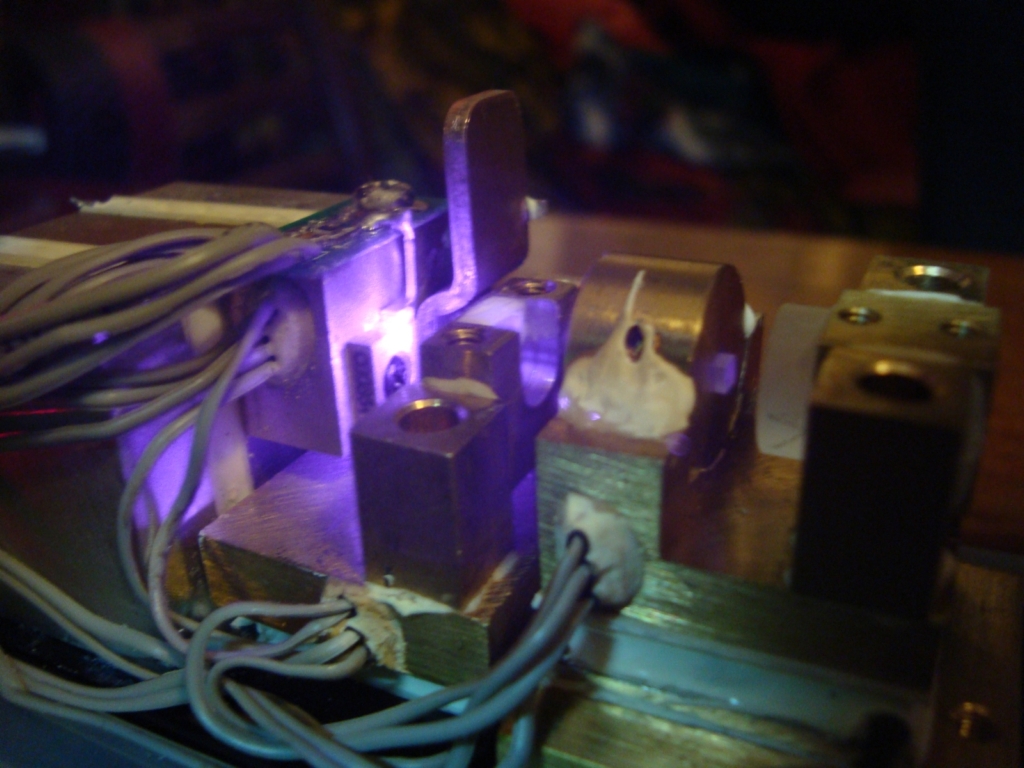

    Приобрел сей девайс в Adjam. Хотелось бы довести до ума. Один торец того "свето проводника" развален. Генерации вообще нету. Диод светит довольно хорошо, но через линзу ниче не жжот. Ток ЛД 3.38А напряжение при работе 1.87в. Может можно чемто заменить тот "светопроводник", или поставить ЛД с микролинзой?


    Вложения:

    • DSC01285.JPG
      Размер файла:
      493 КБ
      Просмотров:
      1.696
  14. votunya

    votunya Пользователь

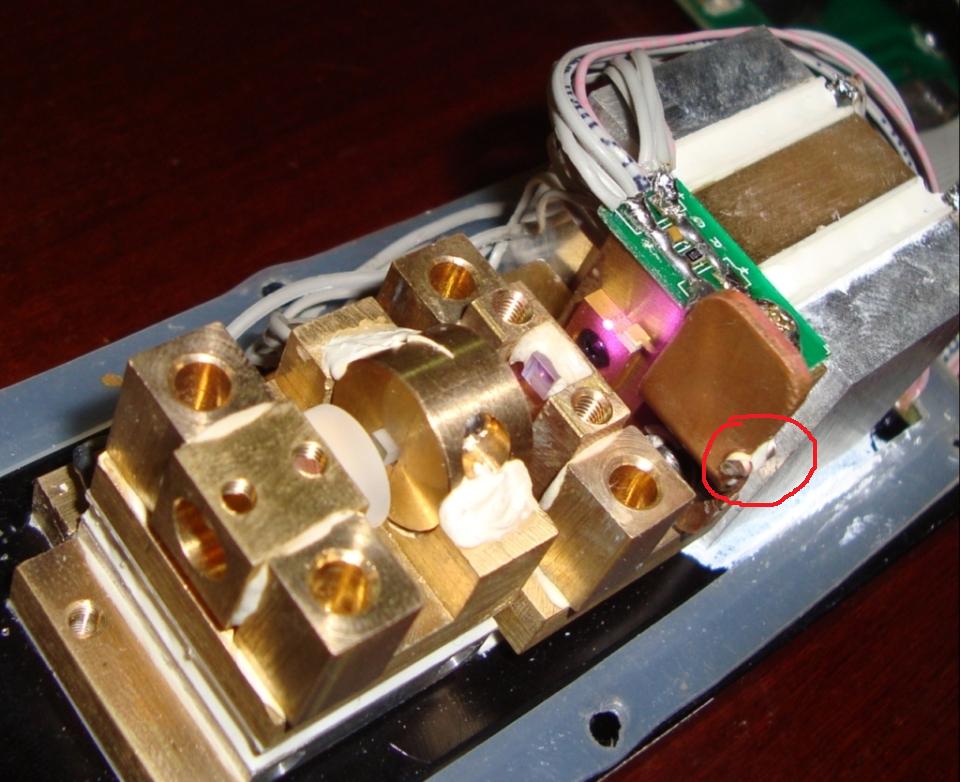

    Вот еще. На фото видно разваленный "светопроводник".


    Вложения:

    • DSC01281.JPG
      Размер файла:
      121,1 КБ
      Просмотров:
      1.785
  15. Случайность

    Случайность Пользователь

    эта фиговинка там для фокусировки и создания необходимой перетяжки в ванадате, установив диод с микролинзой вполне возможно что все равно фокусировка будет нарушена, надо у Сергея спрашивать, чтоб знать точно

    кстати за сколько приобрел, цену можно в ПМ

  16. votunya

    votunya Пользователь

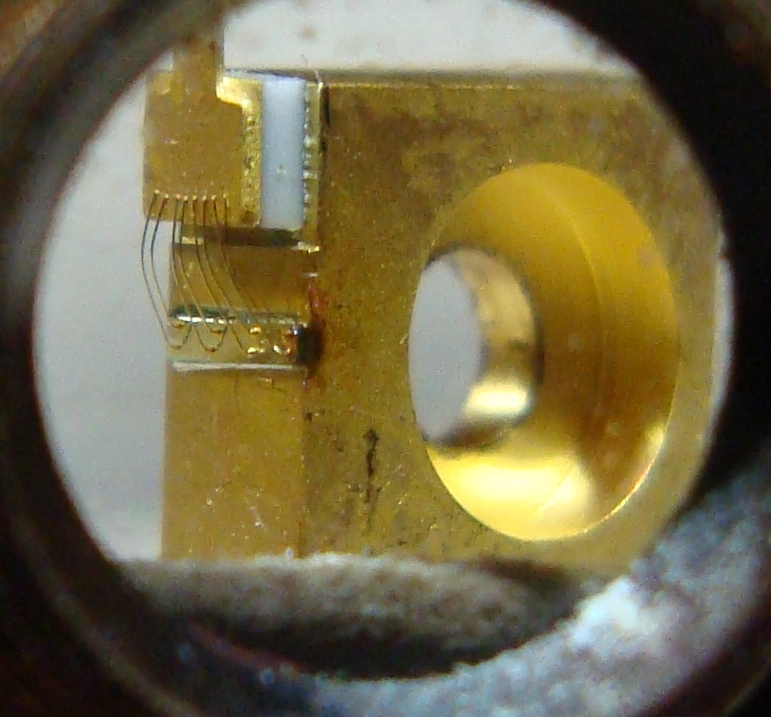

    ЛД точно конец пришел.


    Вложения:

    • DSC01297.JPG
      Размер файла:
      384,4 КБ
      Просмотров:
      969
  17. Adjam

    Adjam Пользователь

    Каким путем вы делали замеры тока?? если последовательным в разрыв цепи то эт немножко не правильно. У меня тоже значение такого плана в начале было.. но после, при замере падения напряжения на баластных резисторах ток был чуть более 5-и ампер... что и есть правильно...

    Кстати как там у Вас дела обстоят?

  18. votunya

    votunya Пользователь

    Замер делал именно последовательно в разрыв цепи. Дела пока стоят на месте. Денег нету сейчас. И Сергея на форуме нету долго (надеюсь на его помощь).

  19. Adjam

    Adjam Пользователь

    Вот-вот, эт не правильно, потому как сам тестер имеет внутренее сопротивление..

  20. votunya

    votunya Пользователь

    Большое спасибо. Я даже как-то не задумывался об этом. :?
