Электромеханическая фокусировка

Пока инферион мучался с тем, как питать ЛД, я занялся не менее важным вопросом
Пока только первый пробный запуск. Снимал на телефон в гараже Изготавливалось там же.

[youtube:3af4s9dd]http://www.youtube.com/watch?v=DYIX96M3bho[/youtube:3af4s9dd]

Нажатием кнопок можно фокусировать в луч, точку, получать сходящийся и расходящийся пучок, и даже меенять толщину луча (3-кратный зум ).
На глаз, луч получается от 2 до 6мм в зависимости от зума.
Не могу сказать, какого размера точка на соседнем здании, но по сравнению с моей предыдущей указкой, это действительно точка, а не пятно
Надо только всю схему привести в порядок, и будет уже не указка, а наверное пушка Вечная головная боль - в какой корпус это запихать...

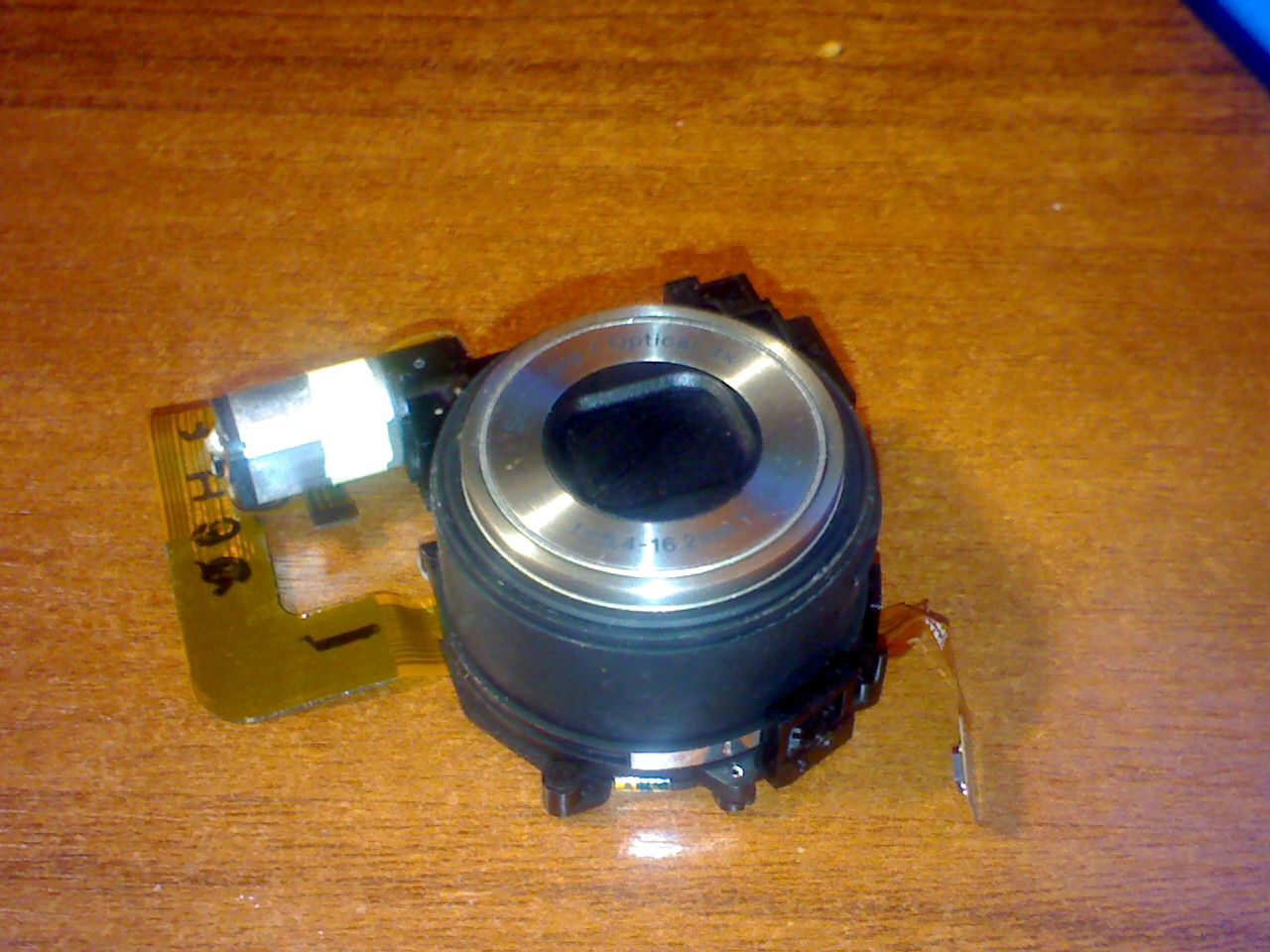

Обьектив из очень старого, и давно сломашегося цифрового фотика. Там 3 шаговых двигателя:
1. Выдвижение, он же зум
2. фокусировка
3. Диафрагма.
Пока не знаю, зачем мне. диафрагма. Сначала думал скруглить точку, но вроде и так без ореола и прочих артефактов вышло. Хотя надо ещё проверить как-то, не задевает ли она...

В новых фотиках двигатели не шаговые, а ультразвуковые, но проблем возникнуть не должно. Раз работают в фотике, значит можно завести и самому. Кстати, драйвера для двигателей я выпаял из того же фотика, так что силовая часть собрана на родных микросхемах LB1848M.

Для управление использовал attiny461. Специально для этого 3 дня изучал ассемблер

Итого, в мою пушку входит:
1. плата с МК
2. плата с 3 шаговыми драйверами
3. плата с 6 кнопками
4. плата с драйвером ЛД
5. плата с индикатором разряда аккумулятора
6. плата для зарядки Li-ion
А также болтаются:
1. обьектив с ЛД в радиаторе. радиатор с ЛД закреплён спичкой
2. регулятор яркости (переменный резистор со старого сд-рома. удобная штука)
3. Li-ion аккумулятор
4. кнопка включения лазера

Как говорится, Kill me plz



Вот эта тема интересная. Ты тут заюзал объектив с камеры какой-то?



Немного обновил первый пост.

Это был Medion MD 9653.



С расстояния 6 метров (плюс зеркало) точка 2мм.



А че за ультразвуковые двигатели? На пъезокерамике что-ли????



http://ru.wikipedia.org/wiki/Ультразвуковой_мотор
Ультразвуковой двигатель (Ультразвуковой мотор, Пьезодвигатель, Пьезоэлектрический двигатель), (англ. USM — Ultra Sonic Motor, SWM — Silent Wave Motor, HSM — Hyper Sonic Motor, SDM — Supersonic Direct-drive Motor и др.) — двигатель в котором рабочим элементом является пьезоэлектрическая керамика

Но мне попались простые шаговики



класная весчь..... выложи фотки плат и схемы..... в общем полный обзор сделай плиз.



Я щас с корпусом мучаюсь Как доделаю - всё будет Пока из старых фоток:

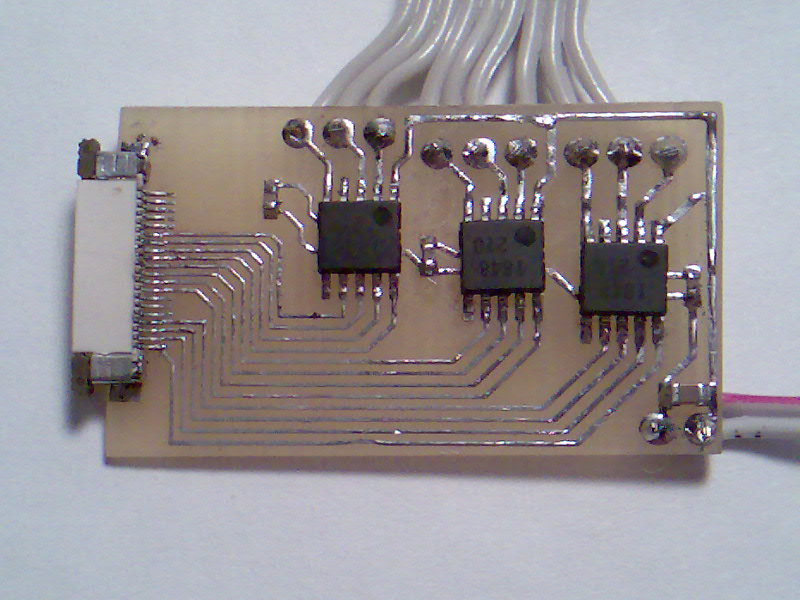

Драйвер для 3 шаговых двигателей. Разъём под шлейф на обьективе.
[attachment=0:2c36puon]Фото684.jpg[/attachment:2c36puon]

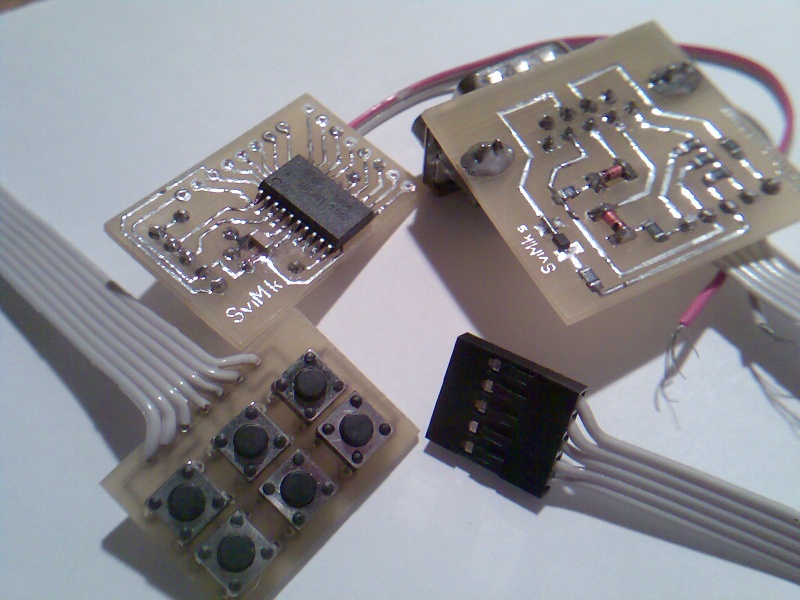

Плата с кнопками, МК и программатор.
[attachment=1:2c36puon]foto802.jpg[/attachment:2c36puon]



Сколько контактов от каждого двигателя отходит? Если 4, 5 или 6, то шаговик.



Для шаговых двигателей лучше всего МК исползовать. Это дешевле специализированных контроллеров типа L297.



Да. Генератор испульсов + L297 + L298

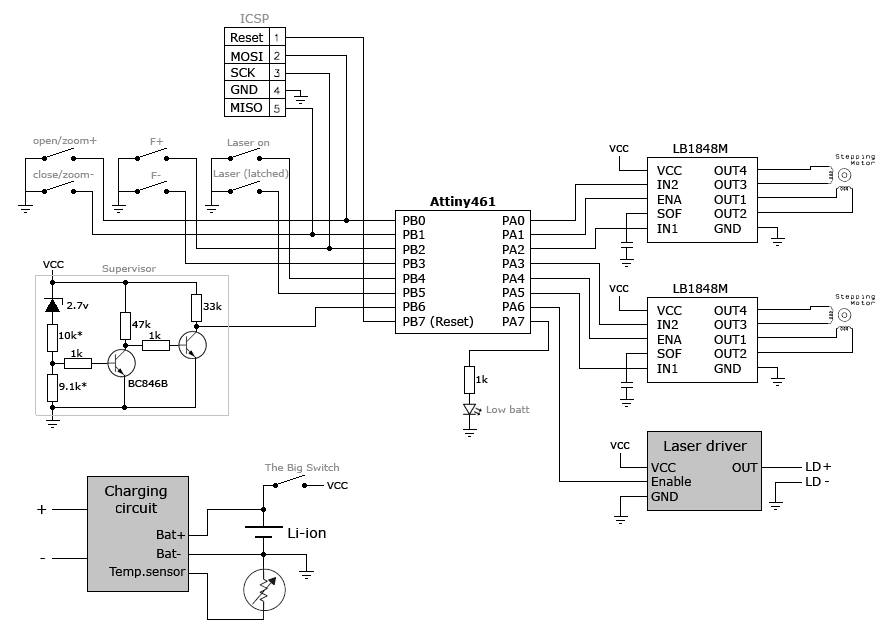

Вот приблизительная схема на текущий момент:
[attachment=0:3bnl6iwu]461.png[/attachment:3bnl6iwu]

2 блока вырисовывать не стал, зарядка - в моей подписи, драйвер - на вкус и цвет... Любой, лишь бы микросхема вход En имела

Раз уж из-за двигателей пришлось ставить МК, то заодно приспособил его для:
1. включение лазера. одна кнопка "без фиксации", вторая - нажал-включил-нажал-выключил.
2. контроль питания. если хоть один раз супервизор скажет, что напряжение просело - двигатели и лазер больше не включатся до следующего включения Большого Выключателя

Всё функционирует нормально. Осталось только сделать корпус. Ну и надо будет в прошивку немного автоматизации добавить Например сохранить несколько позиций, чтобы выдвигался сам до нужного положения.



а где такие интересные контроллеры биполярных шаговиков нашли? лежат без дела грудой куча биполярников от принтеров-факсов-сканеров и не знаю куда их пристроить



Acinonyx Фотик разбирал, посмотрел по схеме, кто объективом управляет, и выпаял
В продаже их не видел.
Вот тут можно посмотреть все драйверы этого производителя: http://www.semiconductor-sanyo.com/moto ... D2=1&CD3=1
Правда всё равно ни одного в продаже не нашёл

Кто найдёт аналог - будет молодец



таки найден =) L298
можно использовать без МК с использованием L297



Acinonyx Посмотри предпоследний пост первой страницы
Вот только L298 меньше чем от 4.5v не заведётся.
Да и 6 контактов там для управления. И вообще громоздкая штука.

Но таки да, для стационара пойдёт.



ой! =)

а вот миниатюрных с небольшим током я так и не обнаружил
