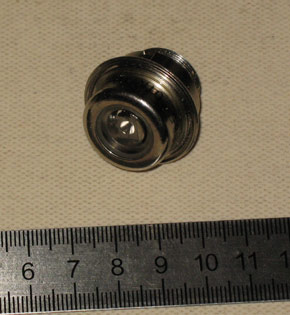

[attachment=0:mr6cbrms]1.jpg[/attachment:mr6cbrms] Достался в наследство ИЛПИ-105. Говорят рабочий. Хотелось проверить его в деле. Ищу схему для подключения на современных микросхемах. Поделитесь схемами/опытом/теорией. Вот паспорт:[attachment=1:mr6cbrms]2.rar[/attachment:mr6cbrms]
до боли знакомая тема.... это очень слабенькие диоды. хоть в импульсе и дают по 70 Вт, но средняя мощность у них не более 15 мВт ИЛПИ-14, ИЛПИ-105, ИЛПН-301-1
есть схема ВЧ генератора (до 4 Мгц скважность 50%). но сделать его мощнее 1 Вт в импульсе не получилось ((( а чтобы заставить работать, нужно порядка 300 Вт в импульсе вгонять..
я думаю,что подобные диоды проще и лучше в коллекцию оставить все равно ничего путного из них не выжмешь
Пиши в личку, за вознаграждение думаю договоримся .... Но имульсники не дадут желаемо эффекта, если желаение было резать метал, стекло и тд. ( и дело не в том что из него не выжать всю мощность, те кто говорят что импульсники не катят из - за этого, просто ничего не понимают в принцепе импульсника... :fool: ). Немножечко просвящу по поводу импульсников. Средня мощность импульсного точно такаяже как и обычного, но с одним отличием, имульсное питание примется по тому, что охлаждение диода не может отводит 100% мгновенно (некая аналогия с энертностью). В результате, если подовать непрерывный ток, т радиатор не может забрать достаточно тепла, и диод сгорает, но если в тоже время подать ток, к примеру в 10 раз больше, n времени, а потом подождать перед следующей подачей 9n раз, то суммарная мощность за 10n будет той же самой что если бы был непрерывный ток в 10 раз меньше, но дело в том, что за этот промежуток радеатор успевает забрать тепло выделенное диодом, перед следующим импульсом. Но теперь посмотрим на объект поглощающий излучение, вся суть лазера в том, что слабая мощность (а 8 ватт это очень мало в общей электротехнике) подаётся на очень маленькую площадь, но в случае с импульсом, ( для примера возмём тот же радиатор) за время не подавания ток, нагрев распределяется по всему радиатору, и если сравнить теперь импульсник и не импульсник, то не импульсник вкачал туже мощность в гараздо меньшую площадь, мощность и там и там была одинаковая. А поскольку я так понимаю данный диод собирались использовать не для "спичек" то например железо, или стекло в данном случае будет поступать как радиатор. П.С. Пытался писать языком понятным всем.
написано очень доступно, спасибо. правда фраза "за вознаграждение" мне не понравилась. платить за то что бы полюбоваться на электросхему, не хочется. на счет резки металла я не думал, это уже вершина мечтаний, идеал так сказать.
они не то, что не способны прожигать, их наглядная мощность будеть меньшей, в зависимости от теплопроводимпости вещества на которое оно направлено, например на оргстекле разница почти не будет заметна. Но этого можно добиться 1-2 ваттным непрерывником. Имульсники восновном используются для передачи информации по оптоволокну на большие расстояния. Завод производитель до 3000 ВТ диоды деает, я даже не представляю куда такие использовать и как, ибо поскольку кпд 20% в среднем, то куда девать 12000 ВТ тепла О.О
в приборах н.в. (если имеется ввиду которые в завсимисти от температуры окрашиваются разным цветом) так вот там ик приёмник, а лазером являются предметы.
ИЛПИ-105 излучает 8 Вт в импульсе. Амплитуда импульса тока накачки, при этом, не более 7,5 А. Вероятно, режимом является мощность излучения, а ток накачки - параметром. Требования к генератору импульсов тока накачки должны быть такие: - длительность импульса тока накачки по уровню 0,5 равна 100 нс с точностью 10%; - длительность фронтов импульса - не более 5 нс; - диапазон регулировки амплитуды импульса тока накачки от 0 до хотя бы паспортного значения; - частота повторения импульсов тока накачки должна соответствовать паспорту. Превышать её нельзя, т.к. кристалл лазерного диода этого излучателя перегреется и погаснет. Поэтому забудьте о ВЧ-генераторах, 300 Вт накачки в импульсе и малой скважности. За схемами генераторов тока накачки лучше обращаться к потребителям этих излучателей, если они известны. Если же хочется лично поковыряться, то поэкспериментируйте с блокинг-генераторами, а лучше с мощными импульсными тиристорами, т.к. их перегрузочная способность в разы превышает возможности транзисторов.
