первый лазер на 400 микрухе...

Наконец таки доделал, с учебой траблы были да всё токаря никак найти не мог...
ЛД из NEC AD5170A , выставил ток на 260мА, жгет нормально! спички поджигает, СД коробки выжигает, изоленту режетю С 1.5 метра спичку поджигает, с более большого расстояния не могу попасть) руки тресутся..
Вот собсна что получилось:

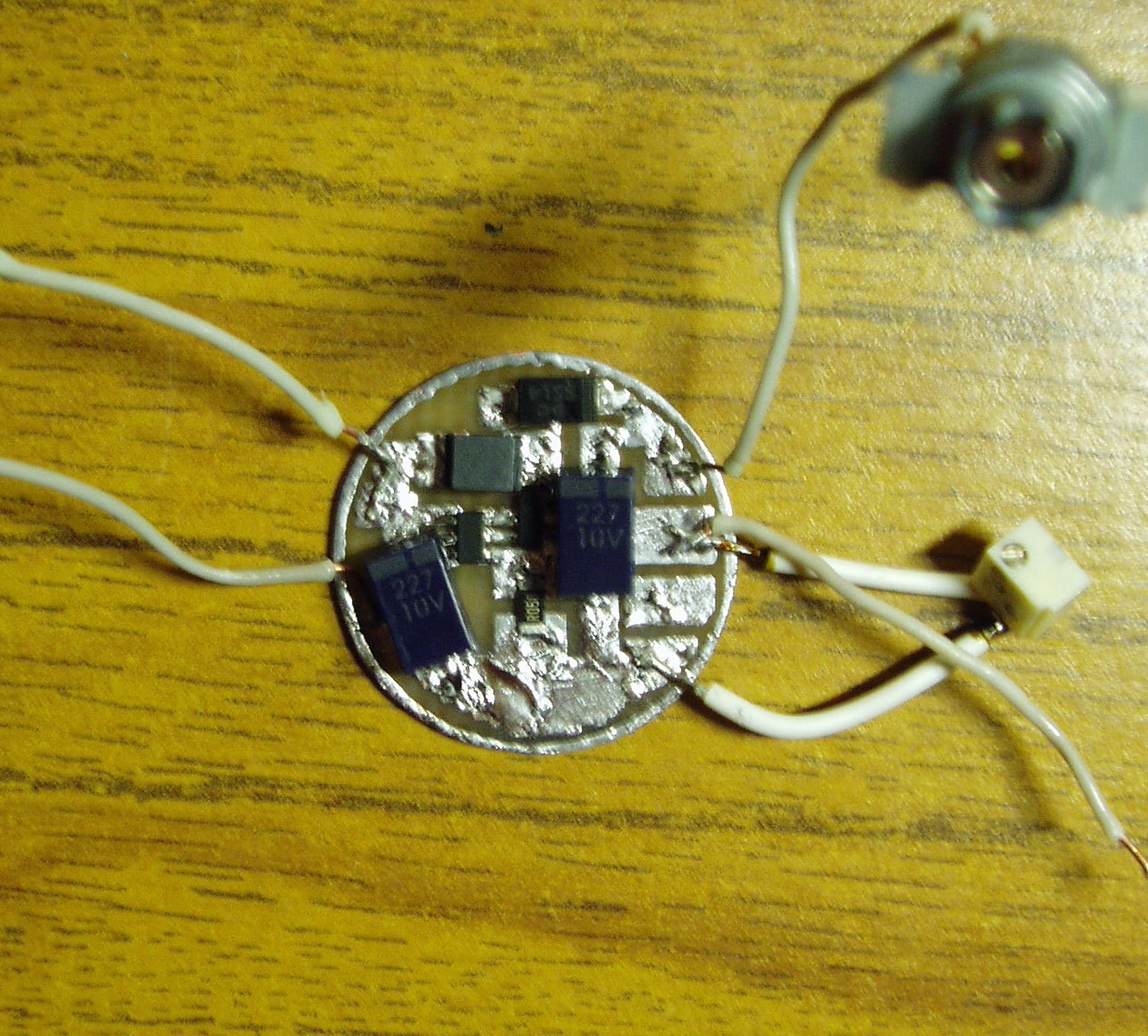

[attachment=3:1be5gcnp]P1010004.jpg[/attachment:1be5gcnp]

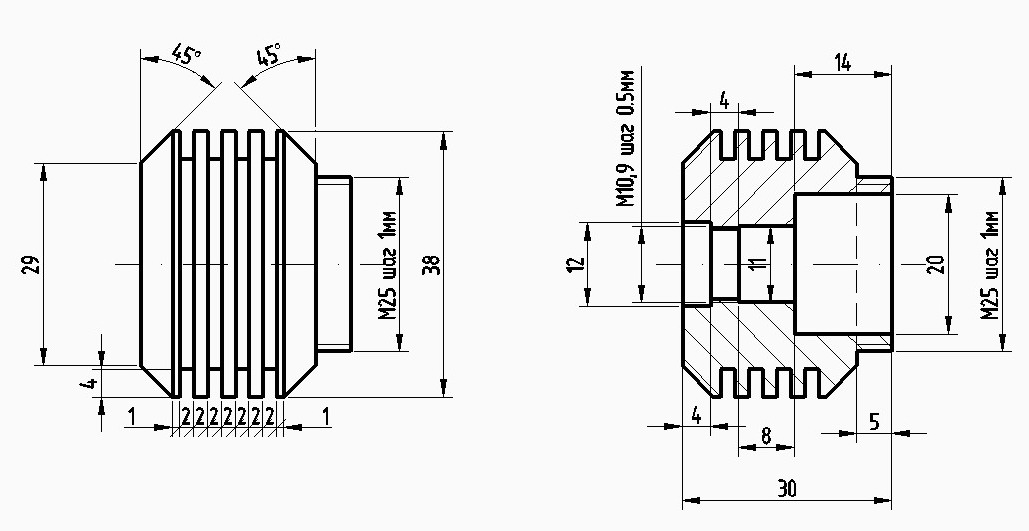

[attachment=1:1be5gcnp].jpg[/attachment:1be5gcnp]

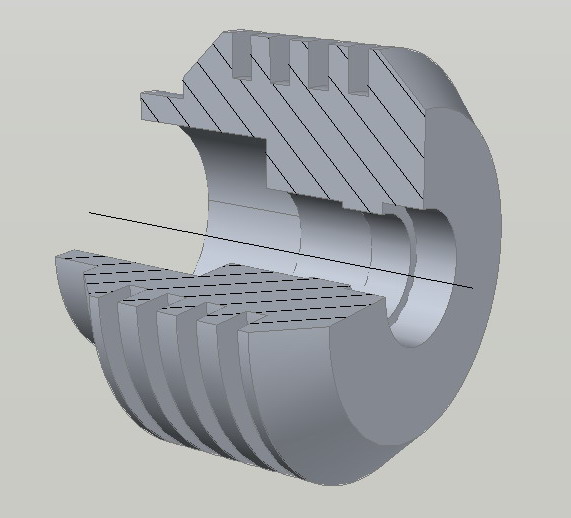

[attachment=0:1be5gcnp]3д.jpg[/attachment:1be5gcnp]

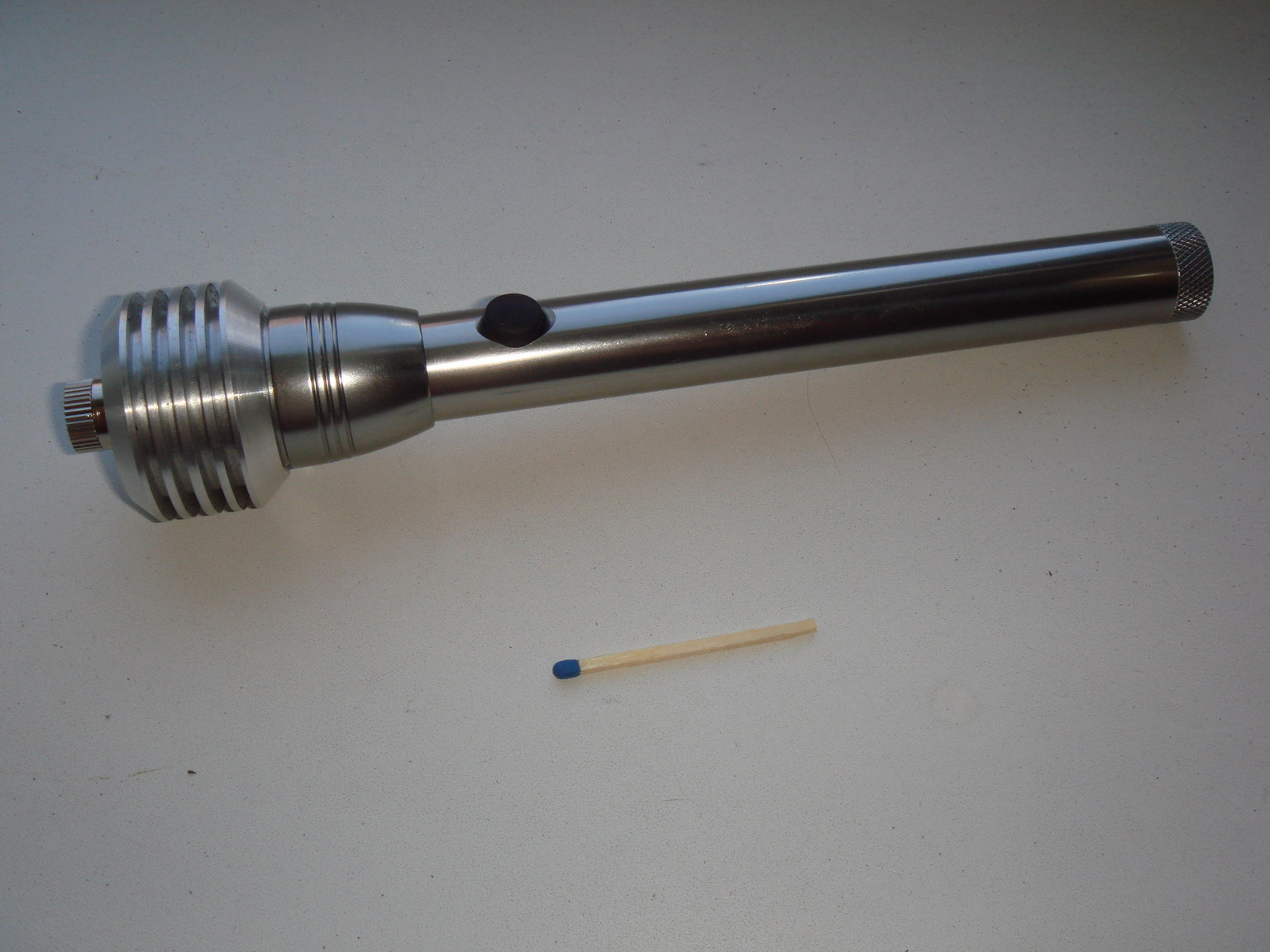

[attachment=2:1be5gcnp]DSC02841.jpg[/attachment:1be5gcnp]



стильный девайсиг аля стар-трек



ага...резал бы ещё как меч Джедая, вообще цены бы небыло! ))



ого) зачетная конструкция) таким и гопов по башке фигачить не бось можно)



мега радиатор)) не такой он уж и тяжелый, с виду только, внутри же пустой....
да нормуль всё вроде....пока...



Я так понял, коллиматор тут вкручивается отдельно... откуда брал его?



Диод в маленький радиатор и на резьбу в большой?



Ну сам подумай, ЛД в диаметре чуть меньше 6 мм, а на чертежах отверстия минимум 11 мм. Ясно, что диод в воздухе висеть не будет. Плюс ещё на последней фотографии видно окончание излучателя, которое, судя по чертежам, ни коим образом не принадлежит исходному радиатору...



да, ЛД в коллиматор, непосредственно коллиматор в радиатор с кремнийорганической пастой для лучшей теплоотдачи... Коллиматор покупал на ДеалЭкстриме... http://www.dealextreme.com/ (ниразу не рекламма)
