помогите с переделкой зарядки от сотового телефон

Тема в разделе 'Разработка новых драйверов', создана пользователем questforwin, 17 ноя 2009.

  1. questforwin

    questforwin Пользователь

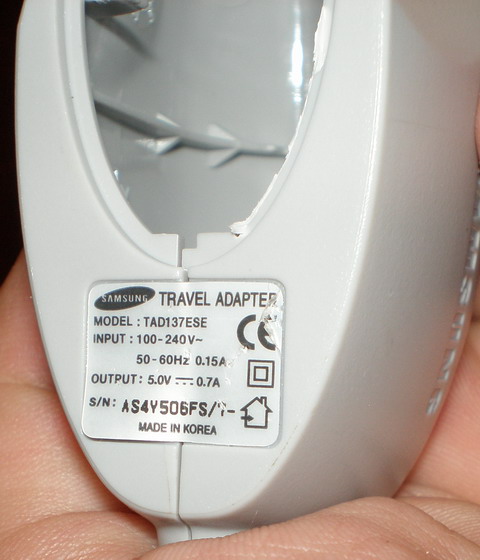

    зарядка от самсунга.... требуется сделать так чтоб можно было регулировать напряжение помогите плиз...
    очень надо !!!


    Вложения:

    • PB170128.jpg
      Размер файла:
      61,4 КБ
      Просмотров:
      1.718
    • PB170129.jpg
      Размер файла:
      145,4 КБ
      Просмотров:
      2.787
    • PB170130.jpg
      Размер файла:
      143,1 КБ
      Просмотров:
      2.122
    questforwin, 17 ноя 2009
    #1
  2. Витёк

    Витёк Модератор Staff Member

    скорее всего это нестабилизированный БП.
    То-есть там вся фишка в трансформаторе, на первичке 220, на вторичке ХХХ вольт синусоидой, а потом простой выпрямитель.
    Регулировать напряжение можно на импульсных стабилизированных БП. На простеньких - надо либо число обмоток менять (как на ЛАТР), либо сердечник двигать.

    Короче вряд ли с него что-то получится на тему )

    Витёк, 17 ноя 2009
    #2
  3. SviMik

    SviMik Новичок

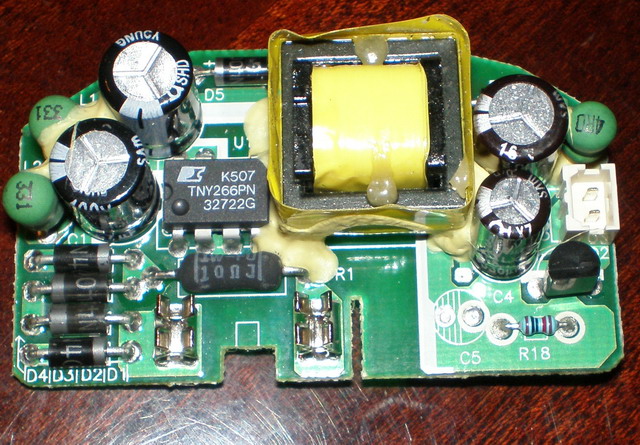

    Там есть обратная связь через оптопару. Скачайте даташит на TNY266PN :)

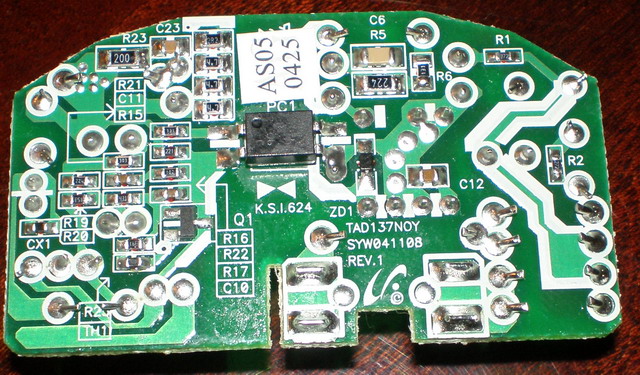

    По нижней фотке, оптопара посередине, и схема слева ей управляет.

    SviMik, 17 ноя 2009
    #3
  4. INFERION

    INFERION Пользователь

    Классическая система ОС - на TL431. Это регулируемый "стабилитрон". Им управлять не сложно. Схему только знать бы, по фото мало что ясно. В общем скорее всего регулировать напряжение на выходе можно, но без схемы неясно как, а изучать фотки мне сейчас не особо хочется...

    INFERION, 17 ноя 2009
    #4
  5. svic

    svic Пользователь

    Зарядники, если импульсные, то всегда стабилизированы. Если на основе ТОР, то действительно через оптрон, тогда напруга регулируется резюками в цепи оптрона. Если зарядник на основе блокинга на MJE 13001, то в цепи сдвига напруги на базовом стабилитроне, но тут надо аккуратно-схема практически без защиты!

    svic, 17 ноя 2009
    #5
  6. svic

    svic Пользователь

    Фотку рассмотрел. TNY- аналог ТОРа, это полноценная шимка с мощным полевиком на выходе. Всё стабилизировано. Напругу можно менять, играя резюками в базе Q2. Схема там классическая, есть, как пример использования, в даташите на микруху.

    svic, 17 ноя 2009
    #6
  7. questforwin

    questforwin Пользователь

    всем спасибо.... разобрался.... R18 поставил переменник на 10К и теперь регулируется от 2.8В до 5В

    questforwin, 18 ноя 2009
    #7
