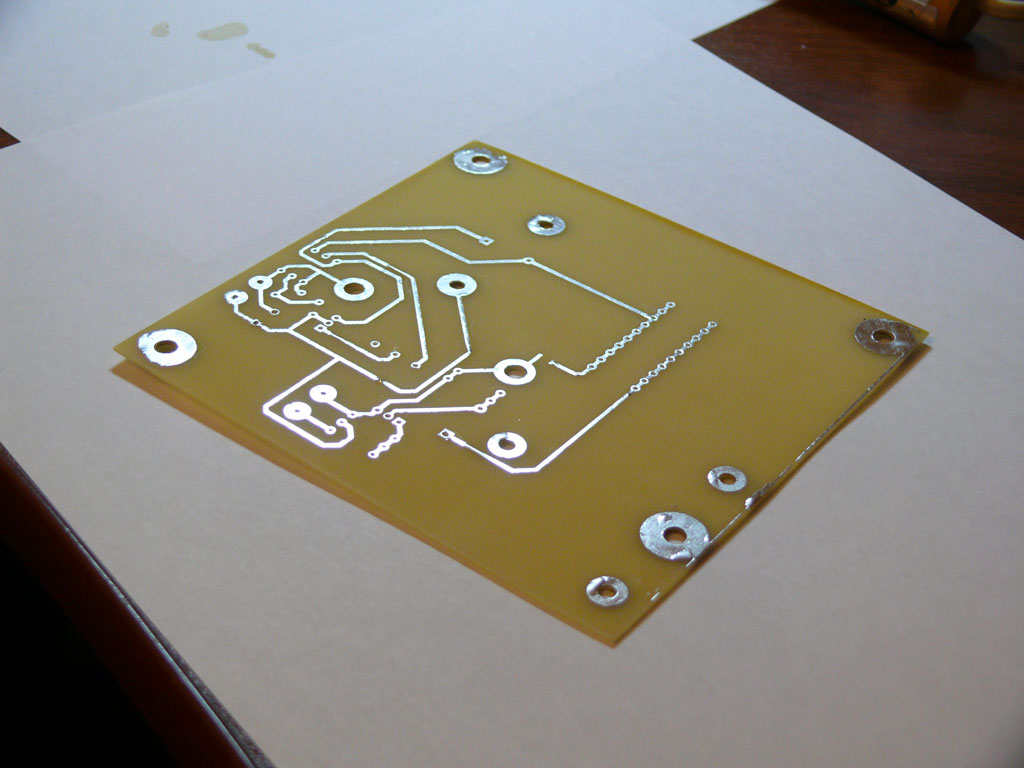

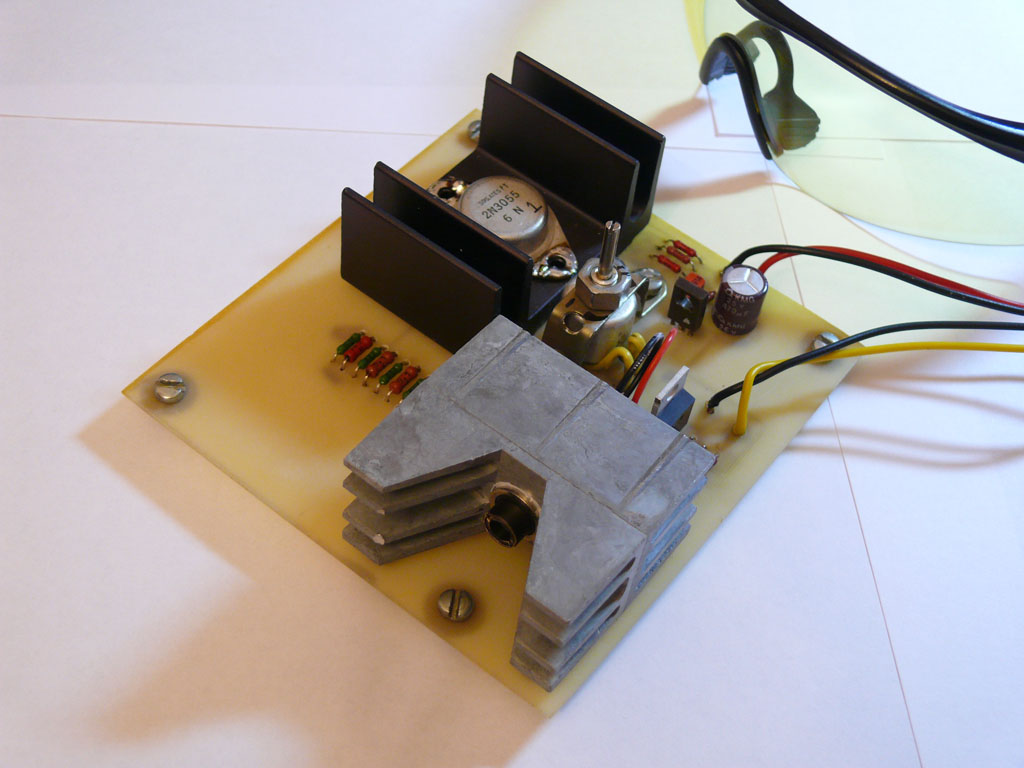

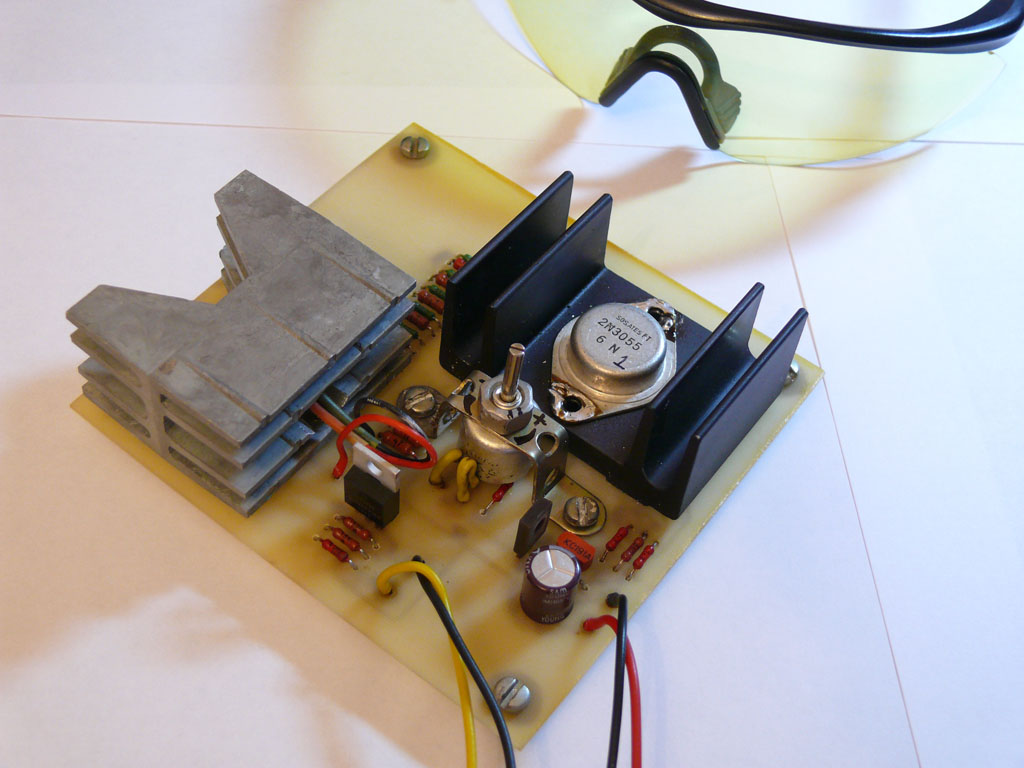

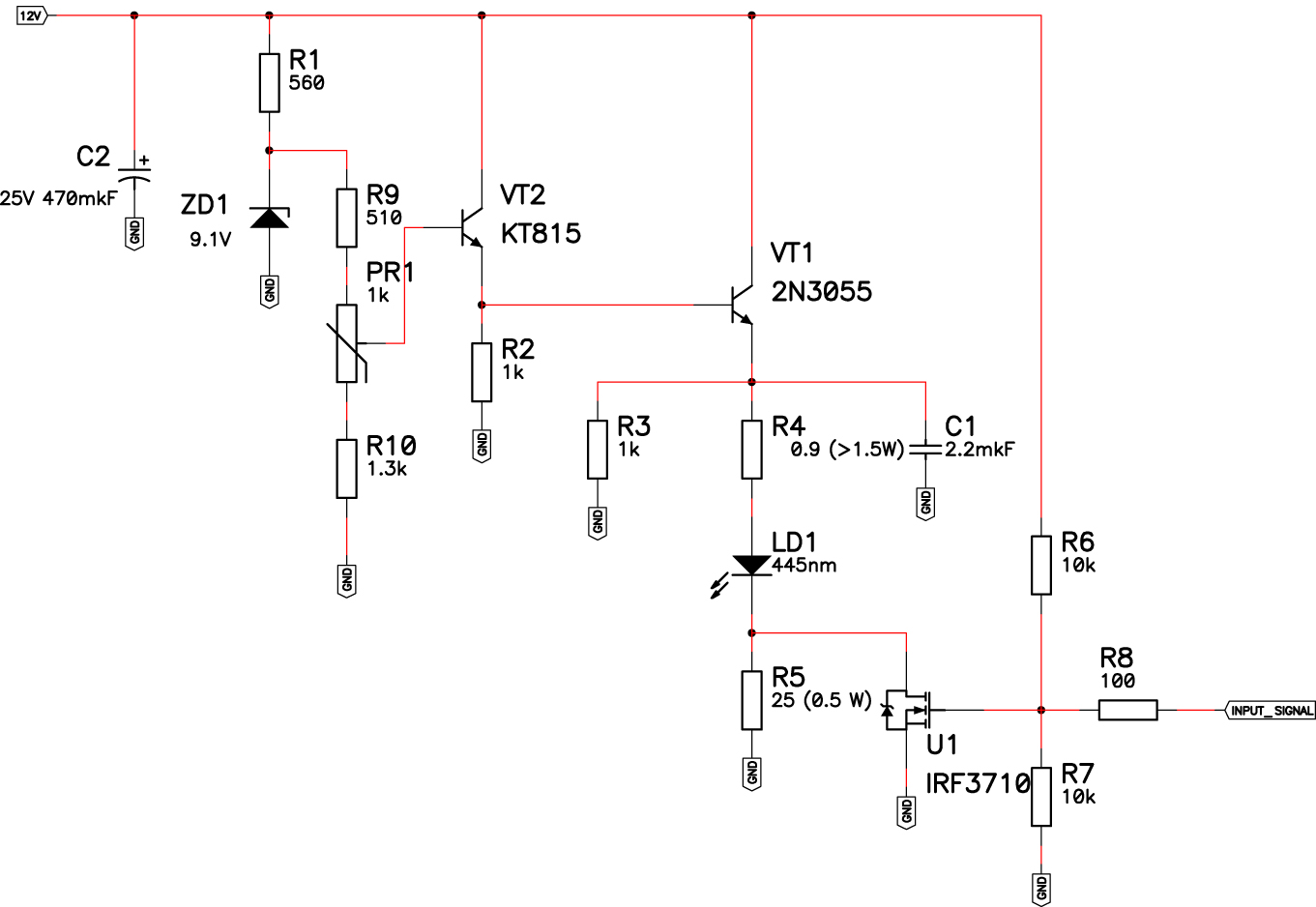

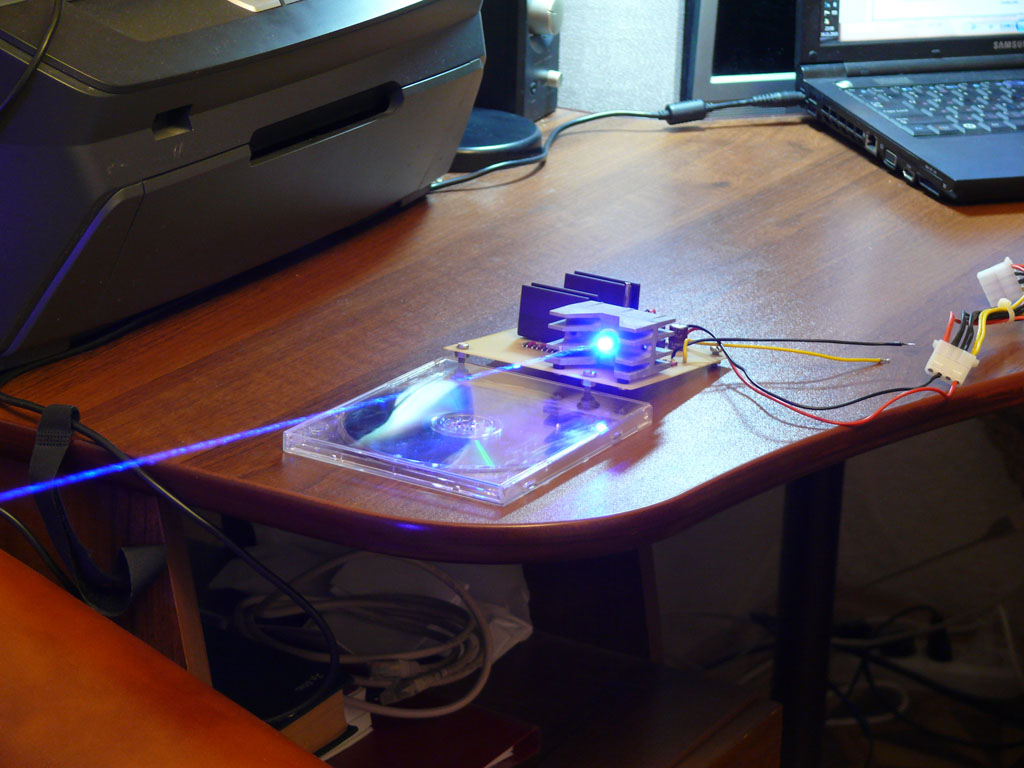

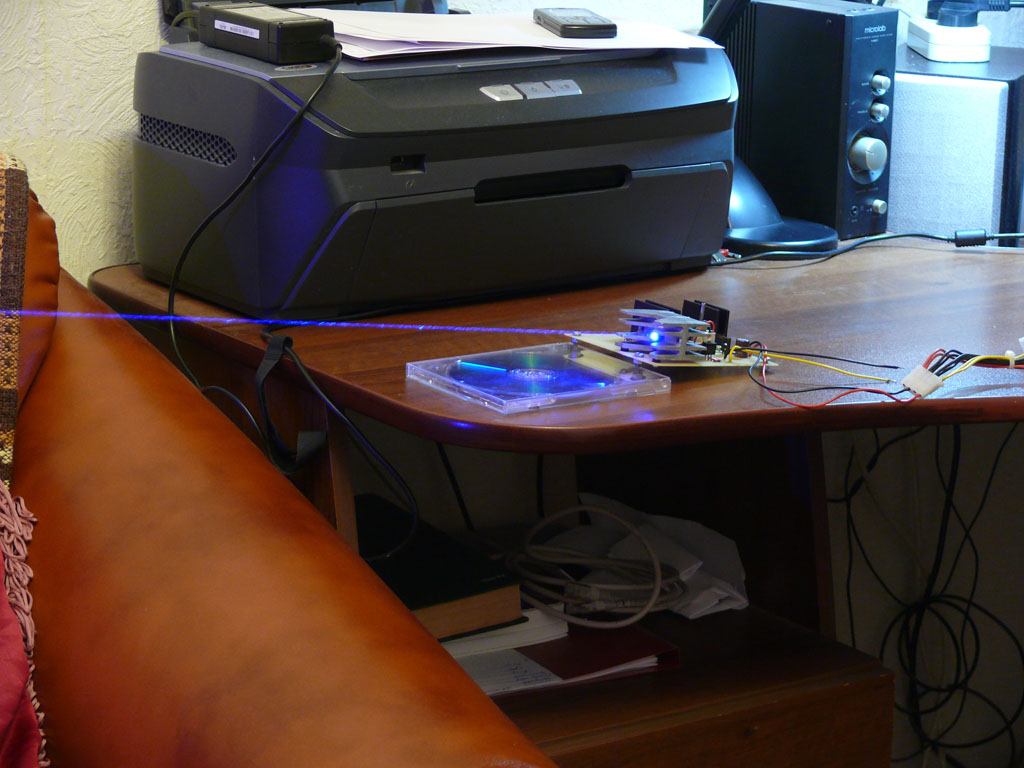

Я его слепил из того, что было... Элементная база никакая, транзисторы гавно, стабилитрон гавно, резисторов на 1 Ватт и более вообще не было. SMD компоненты у меня кончились, ехать в магазин натурально лень, да и денег нет. Но я его всё равно сделал Оптика Aixis, лишена 2х линз (т.е. всего одна линза), выдрал из своего фиолетового. В фиолетовый пойдёт новая оптика, которая приедет чуть позже, синь нужна в срочном порядке для научных исследований. Задача: необходимо было сделать стабильный источник для 445nm лазера, управляемый входным TTL сигналом. Ток, на котором диод начинает генерить лазерное излучение: 0.174 Ампера. Максимальный ток, который можно выставить: 1.05 Ампера. К слову. Зажечь или прожечь белую бумагу у меня так и не получилось (даже перетяжкой, но я не сильно то и старался). Хотя руки обжигает моментально, и тёмные поверхности чуть ли не горят под лучём. А вот Фиолет, имея всего <200 мВт мощности, перетяжкой палил всё и вся, на белой бумаге им выжигать было одно удовольствие. [attachment=10:1dsd7taj]445nm.jpg[/attachment:1dsd7taj] [attachment=9:1dsd7taj]P1080844.JPG[/attachment:1dsd7taj] [attachment=8:1dsd7taj]P1080845.JPG[/attachment:1dsd7taj] [attachment=7:1dsd7taj]P1080846.JPG[/attachment:1dsd7taj] [attachment=6:1dsd7taj]P1080847.JPG[/attachment:1dsd7taj] [attachment=5:1dsd7taj]P1080848.JPG[/attachment:1dsd7taj] [attachment=4:1dsd7taj]P1080849.JPG[/attachment:1dsd7taj] Для фотика ЭТО слишком ярко... [attachment=3:1dsd7taj]P1080850.JPG[/attachment:1dsd7taj] [attachment=2:1dsd7taj]P1080851.JPG[/attachment:1dsd7taj] [attachment=0:1dsd7taj]P1080852.JPG[/attachment:1dsd7taj] [attachment=1:1dsd7taj]P1080853.JPG[/attachment:1dsd7taj] [youtube:1dsd7taj]http://www.youtube.com/watch?v=p-faJ5tVKek[/youtube:1dsd7taj]
Что то странно, у меня даже на 600мА перетяжкой жжет белую бумагу Для стационара получилось весьма неплохо, +

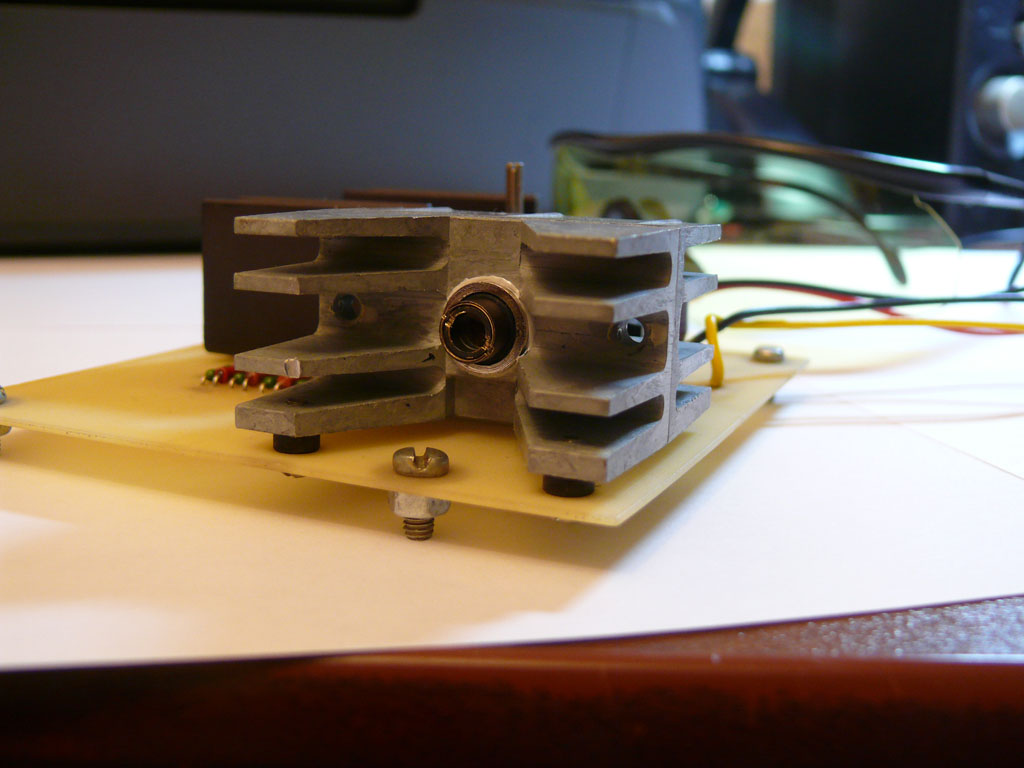

Порадовал радиатор на ЛД =) И что, действительно необходима такая площадь? В смысле - сильно греется?
ну в теории 4 Ватта надо рассеивать. А этот радиатор как раз рассчитан на 3..5 Ватт пассивного охлаждения.
Витёк, расскажи подробнее, как модернизировал аиксиз, я читал где то что там есть линза которая даёт очень тонкий лучик на выходе, с минимальной расходимостью. И не пробовал линзу перевернуть?
переворачивать я бы не стал, ибо в этом случае в линзе будут многочисленные переотражения (если выпуклой стороной к диоду), в результате чего будут некрасивые круги. Я оставил "как есть" третью линзу, которая ближе всего к диоду изначально стоит. Другие две линзы убрал. В итоге у меня появилось больше мусора (стала не точна, а точка с полоской), луч сталь чуть тоньше, но не на много: 1.5..2 мм против стандартных 3.5..4 мм. Пробовал оставлять две любые в разных комбинациях расположениях или одну из трёх... в общем, лучше всего оставить только третью. Или вообще ничего не убирать, если хочется аккуратную точку.
А я долго думал, как же получить тонкий луч из стеклянной оптики, и так ставил и сяк переворачивал, но оставить только третью линзу так и не додумался! Спасибо!
Таких фоток вероятно ещё никто не выкладывал. Специально зарядил все аккумуляторы от своих "карманных" лазеров. Итак. Перед вами: 1. Мой красный, 650 нм, 330 мВт (замерено в лаборатории), ток 420 мА, оптика - мелкая асферическая линза из родного DVD привода с самодельным коллиматором. 2. Мой фиолетовый, 405 нм, мощность не известна (оценочно около 180 мВт), оптика стекло AXIS с просветлением 405-445 нм (приехала сегодня от Артёмки), ток 180 мА. 3. Моя разработка, но не мой лазер, светло-синий, 445 нм. Его описание выше, в первом посте темы. Синий (445 нм) на минимальной мощности, ток через диод ~ 180 мА (ток поджига). [attachment=4:25rfgbks]P1090277.JPG[/attachment:25rfgbks] [attachment=3:25rfgbks]P1090280.JPG[/attachment:25rfgbks] А вот теперь синий (445 нм) на максимальной мощности, ток через диод 1.05 Ампер. [attachment=2:25rfgbks]P1090281.JPG[/attachment:25rfgbks] [attachment=1:25rfgbks]P1090282.JPG[/attachment:25rfgbks] [attachment=0:25rfgbks]P1090283.JPG[/attachment:25rfgbks] ------------- П.С. Как не крути, но: 1) луч больше всего мне нравится от красного, он самый дальнобойный и достаточно хорошо его видно. 2) По цвету мне больше всего нравится фиолетовый, но в силу своей УФ природы - луч почти не видно. 3) Оптику AXIS 405-445 nm скорее всего буду опять разбирать, точка мне совсем не нравится. 4) Синь красива, но ИМХО его красивость сильно преувеличена; УФ лазер красивее, красный более аккуратен и дальнобоен. -------------- Мои рекомендации тем, кто хочет строить лазер на основе синего 445 нм. 1) Питайте диоды током 1 Ампер, ни больше ни меньше. 2) ставьте оптику ПОДАЛЬШЕ от диода! Чтобы первая линза была полностью освещена, чтобы на выходе не было полоски. 3) проектируйте оптику как минимум из 2х линз, чтобы получить тонкий луч. В общем геморой вам ещё тот, а в результате всё равно получите не Ватт, а около 700 мВт, ибо много придётся оставить внутри коллиматора. С цилиндрическими линзами возится я бы не стал, ибо это требует точного позиционирования по углу поворота диода, и так то тяжело будет всё делать...
