А нам слабо сделать лазерный сканер?

А почему именно железный??? лучше феррит юзать!!! действительно тогда усилится индуктивность катушки,(смотрим физику 8класс), и при этом феррит не должен тормозить её в большой степени,в отличие от железа, хотя можно что нить другое использовать!!!

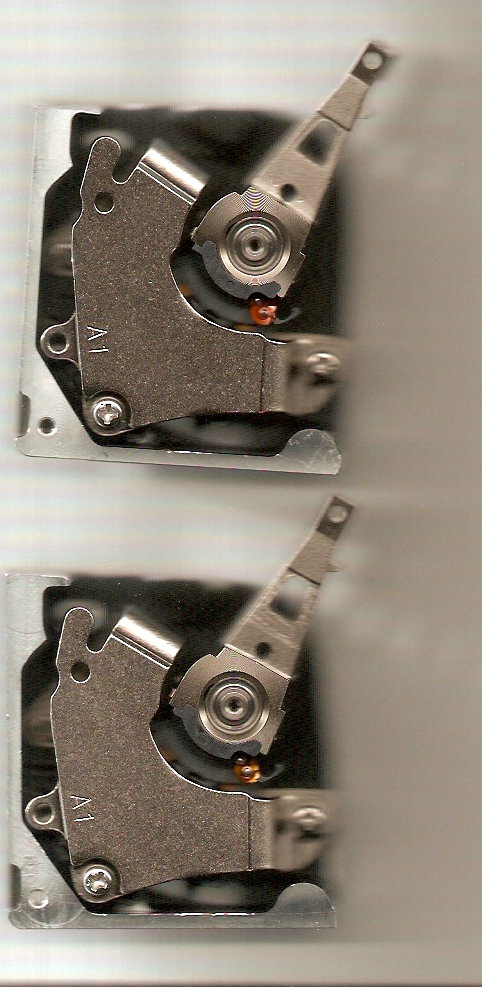

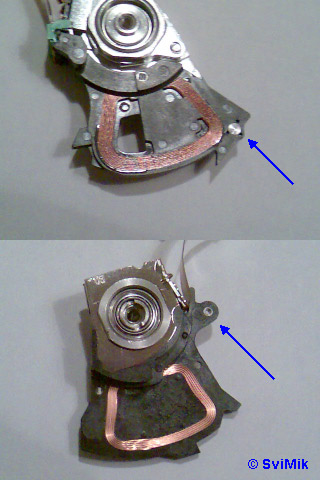

Да. Чтобы исправить, удали (я сверлил 1мм сверлом пока не выпадали) такие вот железные штучки:
[attachment=0:1i0yh1vt]hdd_hdr_1.jpg[/attachment:1i0yh1vt]
Они как раз для того, чтобы в отключенном состоянии головка не болталась

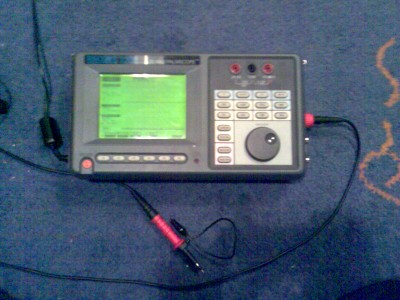

Достал я осциллограф. Даже не простой а цифровой

Жаль только кабеля для компа нет, было бы ещё проще. А так телефоном приходится снимать.
[attachment=4:1todbci5]foto357.jpg[/attachment:1todbci5]

Итак, начнём разрушение мифов
Кто-то сказал, что звуковуха умеет меандр нормально выдавать....
Ответ: может, но только в определённом диапазоне частот.

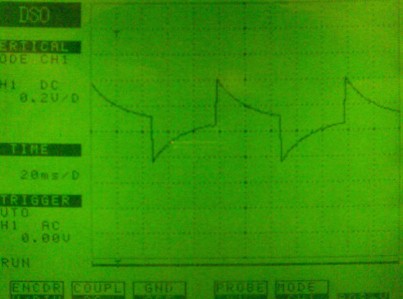

[attachment=3:1todbci5]square_10hz.jpg[/attachment:1todbci5]
[attachment=1:1todbci5]square_50hz.jpg[/attachment:1todbci5]

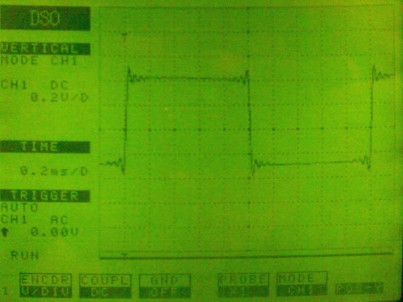

[attachment=0:1todbci5]square_500hz.jpg[/attachment:1todbci5]

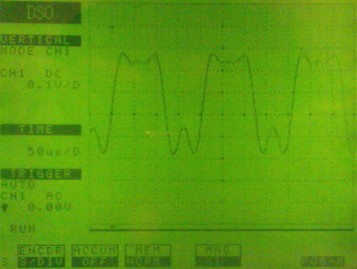

[attachment=2:1todbci5]square_5000hz.jpg[/attachment:1todbci5]

Думаю, что при более сложном сигнале будет только хуже



EVIL_USER 20мГц частота оцифровки. Обычному особо не сливает. Ну разве что разрешение не супер по сегодняшним меркам (девайс 98 года, тогда это была вообще мегакрутая вещь ).

По сравнению с обычными функций море. Можно поставить на паузу, замерить напряжение\время между любыми двумя точками, сохранить скриншот в памяти, юзать с компом (только rs232 кабель нужен), ещё как мультиметр умеет работать (с хорошей точностью, автоопределением диапазона, и хорошо заметными цифрами в полэкрана ).
2 канала, можно включить для них режимы DUAL, ADD, SUB, X-Y.
Ещё есть гнёзда для логических графиков (можно 8 источников подключить, и наблюдать цифровые сигналы одновременно на 8 графиках). Жаль кабеля такого тоже нет.
Ещё есть гнедо для принтера, можно напечатать то что на экране Но тоже кабель специальный нужен.
Вобщем я ещё сам не разобрался со всем что он умеет

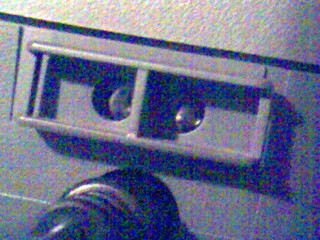

EVIL_USER Не, для компа гнездо там вообще хитрое - безконтактное! Светодиод и фотодиод. См. фото
[attachment=0:3mlh13ku]foto369.jpg[/attachment:3mlh13ku]
Вобщем проффесионально сделано
Сделать кабель можно, но пока других дел хватает.



Неа. Не тот протокол. Там просто обмен данными, а для ИК девайс должен поддерживать протокол обнаружения устройств.



Купил ИК светодиод 950nm 130mA и фотодиод BPW41N с фильтром на 950nm. Получилось отлично: когда от ИК светодиода на выходе схемы 3.9v, то яркое освещение комнаты от нуля (в темноте) отклоняет всего на 0.12v.



Итак, собрал я такую конструкцию. Точнее сказать не собрал, а склеил

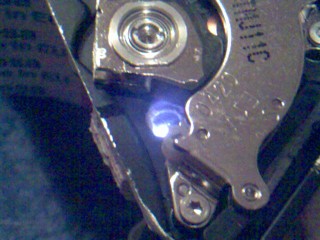

Светодиод:
[attachment=3:jbagq262]foto374.jpg[/attachment:jbagq262]

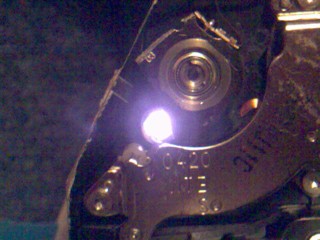

Он инфракрасный, но телефон видит отлично.
[attachment=2:jbagq262]foto375.jpg[/attachment:jbagq262]
Сверху фотодиод:
[attachment=1:jbagq262]foto378.jpg[/attachment:jbagq262]
Пошевелил руками:
[attachment=0:jbagq262]foto377.jpg[/attachment:jbagq262]
Работает!

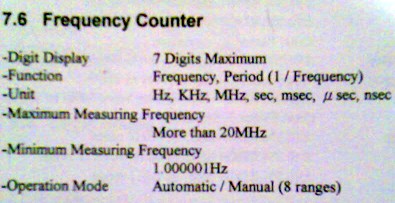

Судя по инструкции, в режиме частотомера все 20 померяет

Вот кстати померил фотодиодом мерцание лампы накаливания
[attachment=4:jbagq262]Фото372.jpg[/attachment:jbagq262]
Что в точности соответствует двум полупериодам сетевого напряжения 50гц.

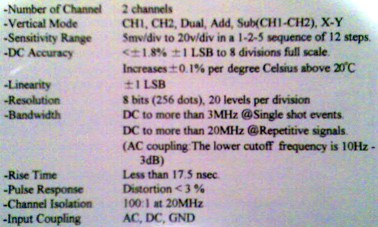

[attachment=1:2y5xfp0m]foto379.jpg[/attachment:2y5xfp0m]
[attachment=0:2y5xfp0m]foto380.jpg[/attachment:2y5xfp0m]
А впрочем какая разница... Я девайсом доволен
PS. Выдели чтоли сообщения в отдельную тему "Осциллографы", раз она так обсуждаема



Оптическое позиционирование
[youtube:1pud3ki2]http://www.youtube.com/watch?v=YhsAQKFXpx8[/youtube:1pud3ki2]

Сделано на одном ОУ.
Угол небольшой, но думаю достаточно.
