Блок питания радиоэлектронных устройств на LM317T

Пошол искать TOP227 а то от ICE2B265 нет толка (вот гадость китайская) Есть ещё Б\П от компа там стоит UC3843AM может её как то притулить?



Ещё гемморойнее, к тому-ж полевик внешний надо, а он один дороже всего остального вместе взятого...



Из всего попробованого делаю вывод:надо брать трансформатор с отдельными обмотками под каждое напряжение, и пускать их через LM317и (будет железно, и не будет греться), либо собрать схему на 1156 ЕУ5 (если можно, то нарисуйте схему, нужны напряжения 30В, 23В, 12В, 7В, 3,3В с использованием Б\П 19,5В 1.8А).



Ну, такой транс можно только самому намотать, найти, разве что чудом! УЕшки-то не дефицит? Завтра к обеду постараюсь нарисовать.



У нас в продаже УЕшек нет, есть только импортные аналоги (страшно-наверно опять Китай, но схему жду!)
По трансформатору: может дейсвительно намотать (если поможете), сматываем вторичную обмотку, оставляем только 220В, что дальше?
(буду пробовать). Если получиться, будет Б\П на все случаи жизни.



Наматываешь 10 витков, замеряешь напряжение. Получаешь значение виток-вольт.
Если токи не большие можно особо не заморачиватся. А если более 0.3 А, надо считать.
Железо Ш-образное?
В инете полно примеров, даже программы есть, вводиш данные и вперед.
Набери "расчет сетевого трансформатора".



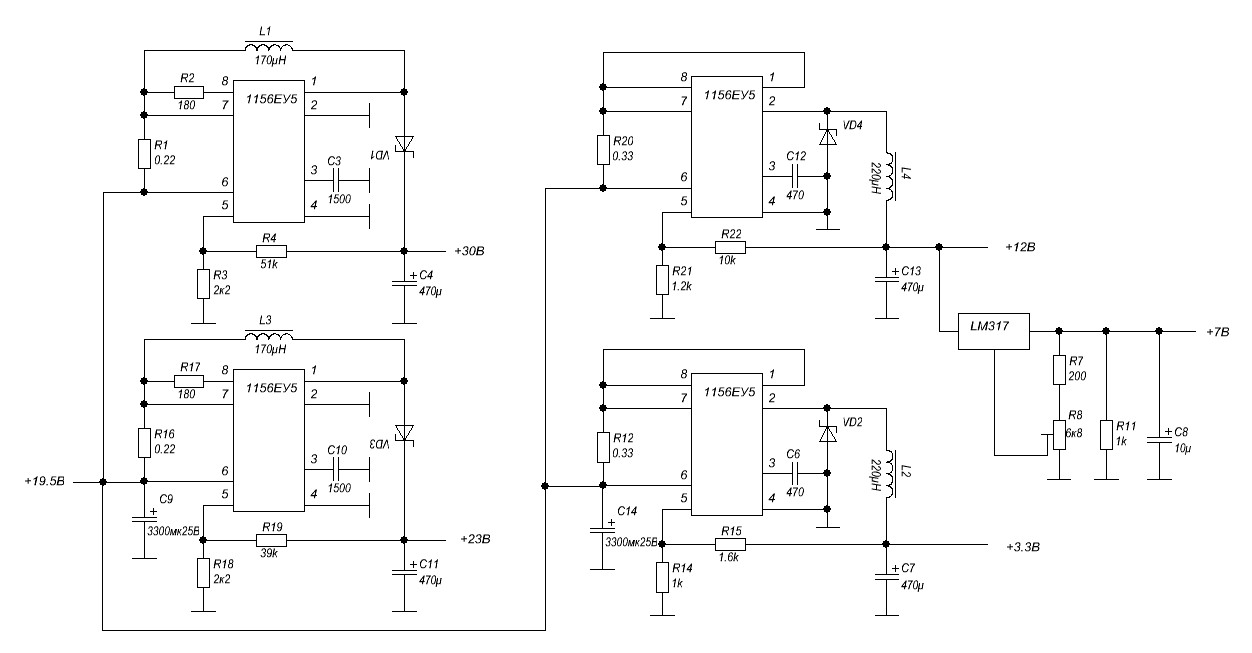

А можно и проще: включаешь неразобранный транс, меряешь напругу на вторичной, запоминаешь. Транс разбираешь. Сматываешь вторичку, считая каждый виток. Получившееся количество витков делишь на измеренную ранее напругу, записываешь это число N. Теперь если, скажем надо получить 12В, то просто умножаешь 12 на N. В результате получаешь сколько витков вторички надо намотать, чтоб она выдала 12В! Но предупреждаю- мотать занятие нудное, требующее аккуратности и времени, иначе транс будет гудеть препротивно! Китаёзку купи, проверь на одной ветке- вдруг да ничо окажется! Цена, думаю, не обременяющая. На всякий пожарный последний вариант схемы, как и обещал:



За схему огромнре спасибо (обязательно попробую) вот только рисунок мелковат невижу номиналы деталей.



Расчёт траснформатора
220*50/S=N
XX*"50-55"/S=n

S площадь сечения окна трансформатора в см/кв
N n количество витков первичка вторичка.
XX напруга на вторичке
50-55 зависит от применяемого железа транса.
всё просто и элементарно
если гудит лак всё хорошо исправляет прямо на включёный капаем от вибрации заливаеться во все шели

у импульсников дело сложней виток 1,5-2 вольта обычно

в домашних условия большенству зватает ток до 2-4 ампера
но если надо получить 10-20А на выходе желатильно ставить КТ827
100А ТДК125-165



Попал под руку ТС-40-1 от старого магнитофона (стоял по питанию) Может кто знает как его включить,где какие обмотки? Немогу найти.



Которая в самом нутри, та и первичка. Обычно несколько секций на 110-127-220-240. Все выясняется с помощью омметра.



это если не изменяют память, маяковский?
очень удобно через лампочку последовательно ват на 60 искать обмотки.
лампа не должна гореть на первичке на маленьких трансах вообше



Програмка для расчёта трансов
мощность тоже считает



А такой сердечник подойдёт для мощьности 25-30Вт и напряжений вторички о которых говорили для Б\П?



размеры укажи транса и прикиним



Сердечник разрезной на две катушки размеры такие: наружные габариты 88 на 50мм,внутреннее окно 55 на 18мм высота сердечника 32мм



если окно 55 на 18 откуда тогда 32?
если окно 32*18 то покатит
я тебе кинул програмки посчитай сам



В габаритах приводятся длинна, ширина, высота (глубина). Под окном понимается сечение сердечника. Из указанного следует, что сечение 16х32? Уточнить бы надо, а лучше нарисовать.



Да сердечник 16 на 32 под две катушки.Теперь посколько сечение провода замерять нечем (поэтому не могу расчитать количество витков) может можно как то определить нужную длинну имеющегося провода(который был намотан на первичке) по сопротивлению и намотать под первичку?
