Блок питания радиоэлектронных устройств на LM317T

нет тут нехрена геморойного 15 минут делов любой транс готов
он отматал обмотку 110-220 оставил только 0-110
потому у него греется и горит

на трансах бывает 110 127 220 240 ........одна продолжает другую очень редко на военых бывают они отдельно и надо соединять перемычками снаружи....... быват бирка на трансе на которой всё написано



Собрал транс.В первом случае транс гудит,лампочка светится,ножницы не магнитятся. Во втором случае транс не гудит вообще,лампочка светится очень ярко,ножницы не магнитятся. Домотал обмотку которая была до фольги (может пригодится).



Вот когда гудит и светится не ярко- включено правильно. Но обмотки маловаты. Придется домотать на каждую катушку витков по 400. Но обязательно в том же направлении, как бы продолжение уже намотанного!



А почему каждая катушка по отдельности звонится на КЗ а соеденённые последовательно нет? Может намотанны в разные стороны и здесь косяк? И подскажите как называется тип сердечника как две соеденённые подковы чтобы загнать в программу (ШЛ, П, ПЛ, ОЛ).



Потому, что при последовательном соединении сопротивления складываются. А вообще-то точность тестера мала.При соединении катушек одна должна продолжать другую, чтоб не менять направление магнитного поля.
Тип сердечника - ОЛ 16х32.
Советую набрать в поисковике слово "трансформатор" и ознакомиться с основами. Роман правильно сказал- при наличии небольших навыков транс изготавливается за час-полтора...



уважаемый Sonata
я вам скинул кучу програм
вы их запускали???????
програмка в архиве 940_ARCalc выполняет все ваши вопросы
сердечник у вас П
кз в трансформаторе это один коротко замкнутый виток, и простым прозвоном он не регистрируется, даже разница в сто витков при намотке в 4700 на приборе будет не сушествена, но при одном витке кз транс на включёном засчёт кз будет давать бещаную разницу, поэтому их удобней проверять на лампе....
повторяюсь: 1, вам надо элементарно посчитат количество витков по окну. 2 намотать и радоватся. не делайте себе проблему. надо делать а не думать за нас давно другие подумали 100 лет назад когда эти формулы придумали.



Магнитить начинает при наличии короткозамкнутых витков. В данной ситуации сия вспомогательная процедура не излишня! (Пользоваться демагнитатором на старых мониторах приходилось постоянно, до сих пор недалеко валяется!)



не правда
нет в них сердечника и не было не когда. просто провод 0,3-0,5 намотан на каркас диаметром 25см в среденем. после снят и обмотан изалентой, прямо на нём ставится кнопка микрик...............включают близко круговыми движениями отводя от экрана и выключают на ростоянии боле метра когда ефект крифизны картинки мал.
с сердечником делют размагнитевали магнитофоных плёнок

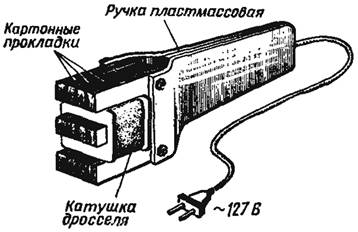

Правда-правда! Это уж как кому нравится. Если есть желание мотать огромное количество витков, дабы получить достаточное сопротивление для 220 вольтов, то можно и без. Мой промышленный демагнитатор с сердечником, правда незамкнутым от рождения, тоже прекрасно убирает цветные пятна с экрана описанным вами способом!



Ребята, не спорте, был такой прибор размагничмвания.
Aleksandr, ты прав на все 100%
http://www.patlah.ru/etm/etm-09/radio%2 ... o_k-59.htm



[spoiler:35r70a7k]эта фигня не придназначена для размагничивания кинескопов
если её кто-то и использует для этой цели это его проблемы
сердечник вносит свою кривизну и он не нужен.

чтоб не мучаться и эфективно размагничивать нужно кольцо определённого диаметра, я 25 лет проработал в телеателье и поверте в этом чтото понимаю.

тема тут не про это[/spoiler:35r70a7k]



[spoiler:3mi3skwk]Точно так.Для теликов рекомендуется петля размагничивания, но к ней желательна схема, обеспечивающая экспоненциально затухающую синусоиду. Но и демагнитатор ввиде дросселя тоже легко размагничивает маску, главное правильно водить, чтоб имитировать затухающий режим.[/spoiler:3mi3skwk]



Собрал схему на данной микре включил 2 Так как больше не надо. теперь ишю цифровую индекацию напрежения. Кто что может предложить.



2 vroon: могу порекомендовать вот эти схемы:
раз http://elfly.pl/multimetr/multimetr_en_DIP.htm
два http://www.tuxgraphics.org/electronics/200706/mini-digital-voltmeter.shtml
обе собирал сам, работают изумительно. Единсвенный минус - присутсвие МК (собственно без него не совсем представляю подобные схемы)



Пасиб большое. я так подумал и решил что проше купить простой мультиметр и засунуть в корпус.



что касается готовых устройств можно применить вот такие http://ekits.ru/index.php?categoryID=565.
у нас спокойно продаются уже, при том комбинированный модуль с измерением напряжения и тока, стоимость как и на сайте, порядка 500-600р.
