Гальванометр из ...шпиндельного двигателя

Тема в разделе 'Гальванометры open loop (без обратной связи)', создана пользователем Gudi, 21 сен 2009.

Страница 3 из 5
  1. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Количество вольт от пика положительной полуволны до пика отрицательной. Вы нарисовали график ;)

    GOA, 5 янв 2010
    #41
  2. SKL

    SKL Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    около 200 вольт

    SKL, 5 янв 2010
    #42
  3. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Серьёзно? Интересно, по какой же схеме фотики 200v такой формы (и мощности) делают.

    SviMik, 5 янв 2010
    #43
  4. SKL

    SKL Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    схему невидел (только читал), а про мошьность я ничего неговорил.
    кстати у этих движков кпд 90%, у некоторых видов даже превышает этот придел.

    SKL, 5 янв 2010
    #44
  5. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Вполне возможно, стоит какой-нибудь бустер и все это дело работает чисто на пиках... :?:

    GOA, 5 янв 2010
    #45
  6. Inspiron

    Inspiron Пользователь

    Сообщения:
    179
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Санкт-Петербург, Россия
    SKL
    GOA
    А вполне возможно человек просто не знает какое там напряжение, а цифру взял от балды.
    Кстати сколько стоят эти двигатели, и где их купить. Ну или хоть даташит киньте, сигнал нужной формы сгенерировать несложно.

    Inspiron, 5 янв 2010
    #46
  7. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Я вообще не пойму, что за двигатели...Те, что оптикой управляют, или тот, который пленку мотает :)

    GOA, 5 янв 2010
    #47
  8. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Плёнки уже лет 10 не мотают :) На обьективе штуки три стоят обычно.

    SviMik, 5 янв 2010
    #48
  9. SKL

    SKL Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    те что управляют оптикой, у меня помойму такой в видеокамере стоит :D

    Inspiron
    в фотиках около 200 вольт, взято не от "БАЛДЫ" (с интернета)

    купить можно гдето в днепропитовске и еще гдето видел, ну купить думаю не проблепа, если люди и из китая указки заказывают, то проблем быть недолжно.
    поздже найду ссылки и выложу

    PS ети движки уже лет 30 существуют,а в нете мало чего
    PSS ранше они назевались (ультозвуковые двигаели) а сейчас (пьезо)

    SKL, 5 янв 2010
    #49
  10. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Так в мобильнике и есть пьезо двигатель. А положение в оптике с помощью энкодера передается, или как?

    GOA, 5 янв 2010
    #50
  11. Inspiron

    Inspiron Пользователь

    Сообщения:
    179
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Санкт-Петербург, Россия
    В мобильнике не пьезо, а обычный двигатель.

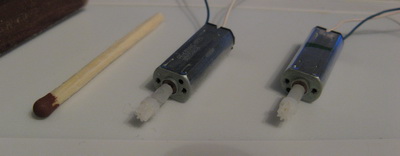

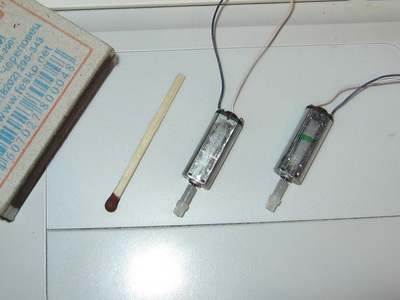

    У меня есть вот такие движки, уже писал про них, ща фотик появился дак сфоткал.
    Они правда обычные, но я думаю с обратной связью из магнита и датчика холла что нибудь да и вытяну из них.


    Вложения:

    • dr1.jpg
      Размер файла:
      45,6 КБ
      Просмотров:
      1.280
    • dr2.jpg
      Размер файла:
      19,7 КБ
      Просмотров:
      1.200
    Inspiron, 5 янв 2010
    #51
  12. SKL

    SKL Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    SKL, 5 янв 2010
    #52
  13. SKL

    SKL Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    но скорей всего их придется перемотать, под твои нужды

    PS хотя мож и так заюзаешь

    SKL, 5 янв 2010
    #53
  14. Ghost_Russia

    Ghost_Russia Пользователь

    Сообщения:
    142
    Симпатии:
    2
    Баллы:
    18
    Пол:
    Мужской

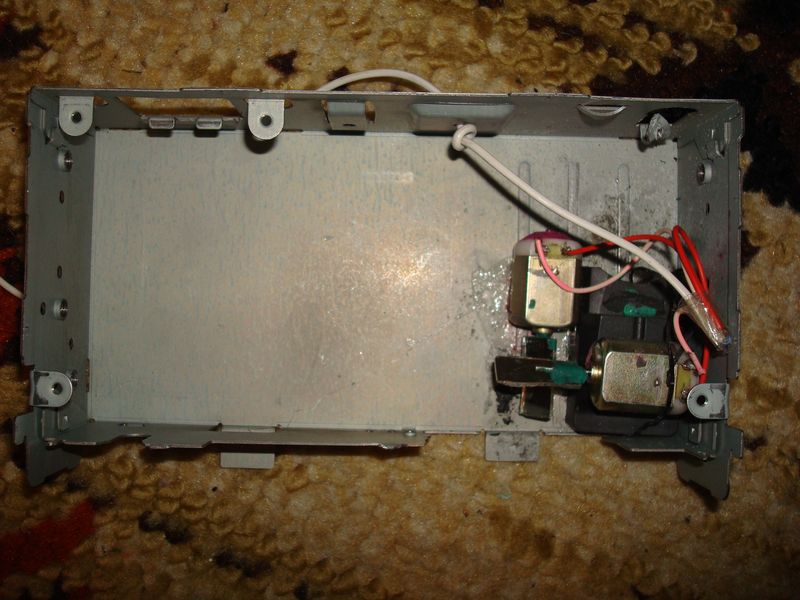

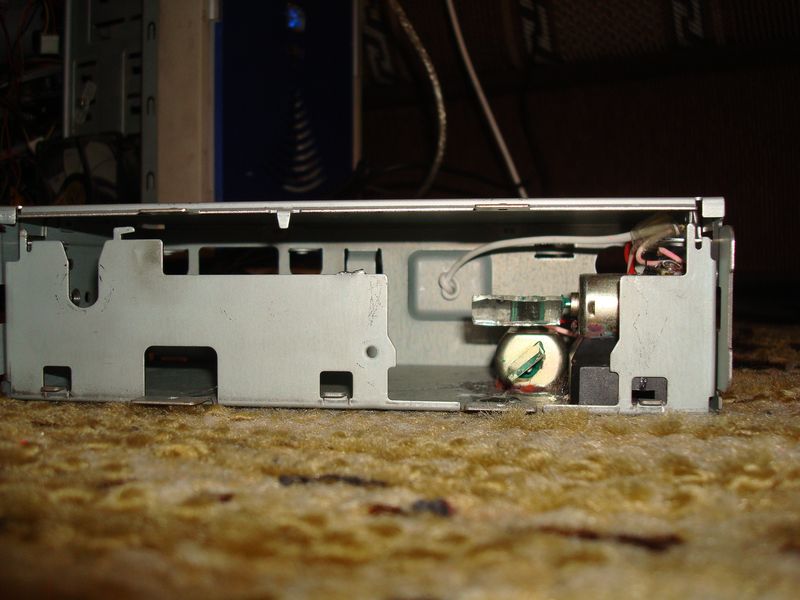

    Я делал на обычных двигателях ;) не модифицируя их :)
    Усилителем являются небольшие колонки. На не большой громкости им нехватает мощности прокрутиться, и они только подёргиваються.

    Видео:
    http://www.youtube.com/watch?v=x0xSADGkYm4 самый первый тест :cool:
    http://www.youtube.com/watch?v=_DUjVjiMaUU - в корпусе + дым :)


    Вложения:

    • DSC01749.jpg
      Размер файла:
      78,5 КБ
      Просмотров:
      1.203
    • DSC01750.jpg
      Размер файла:
      97,2 КБ
      Просмотров:
      1.190
    Ghost_Russia, 9 янв 2010
    #54
  15. axis

    axis Модератор Staff Member

    Сообщения:
    1.676
    Симпатии:
    10
    Баллы:
    38
    Итак, в общем я заюзал шпиндельный мотор от харда!!!
    В общем результат- СУПЕР!
    Увы не могу прикрепить фото, настолько увлекло, что как то забыл сфоткать, а затем залил суперклеем один из них и теперь он не крутиться, да и тем более я уже его разобрал :).
    Получается ОЧЕНЬ даже не плохо, в спагетти на максимальной скорости прорисовывается очень чёткий квадрат, с острыми углами и идеальный круг на настройках по умолчанию, двигая ползунки получаються трапециии прочие фигурки! Круг очень идеальный. Единственное что- это угол расхождения. На расстоянии 4х метров квадрат 20 на 20 сантиметров. Но под простую музыку рисует намного шире.
    Схема подключения:
    Просто на одну обмотку через усилок, на другую обмотку постоянное питание, оно собственно и удерживает точность, работает как пружина если так подключить- рисует вниз и влево, тоесть из "угла". если подключить просто обмотку, рисует под музыку из "центра", в спагетти всёравно из угла. Сняв сам шпиндель- он очень лёгкий, думаю что его инерция ничтожна. Буду искать моторы от ноутбучного харда. Там наверно моторы намного меньше.
    ОБРАЩЕНИЕ:
    У кого есть пару битых хардов и усил, попробуйте сделать!!! У меня времени практически нет, так что дмаю я затяну...
    Третью обмотку можно для ОС использовать.....

    axis, 17 фев 2010
    #55
  16. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    так-так-так)) пара хардов найдётся. а можно чуть подробнее по включению двигателей?)
    жалко, что фото нет(( ну будем пробовать))
    сколько у них максимальнео напряжение? думаю, развёртку можно чуть увеличить с помощью третьей обмотки

    winnorokomo, 18 фев 2010
    #56
  17. Acinonyx

    Acinonyx Пользователь

    Сообщения:
    647
    Симпатии:
    2
    Баллы:
    16
    Адрес:
    Москва
    я так понял он заюзал 4хвыводной двигатель от харда
    дома как раз есть 2 харда 5к4 и 1 мотор 10к
    10к точно с 4 выводами, 5к4 не помню, смотреть надо будет

    Acinonyx, 18 фев 2010
    #57
  18. axis

    axis Модератор Staff Member

    Сообщения:
    1.676
    Симпатии:
    10
    Баллы:
    38
    Нет результатов ни у кого? запитывать их можно как душе угодно. Как я подключал- выше... Отпишитесь если кто сделает.

    axis, 18 фев 2010
    #58
  19. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    сейчас разберу два харда по 250, обороты вроде у них по 7200, сегодня что-то серьёзное вряд ли сделаю, то в течение некоторого времени проверю. просто времени маловато

    winnorokomo, 18 фев 2010
    #59
  20. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    сколько вольт на катушку для удерживания подавать? у меня на них по 2 катушки, так что буду без ОС пока делать

    winnorokomo, 18 фев 2010
    #60
