Делаем гальванометр

Тема в разделе 'Гальванометры closed loop (с обратной связью)', создана пользователем электроприводчик, 26 мар 2009.

Страница 7 из 48
  1. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    Нет не перепутал, проверено мультиметром 3 раза. если только микросхема какая сгорела.
    Спалить не мог - кстати цветомузыка от него работает и не жалуется. Розетка по евростандарту, эту розетку от электроплиты тянул, электроплиты всегда заземляются и заземление приходят раз в год проверяют с какой то службы.

    С импульсником возиться лень, да и мне проще конденсатор еще один купить чем всё переделывать цена вопроса 50 р всего :D
    да и пульсации - наводки на слух не гудение а "треск" такой когда рукой прикоснешься ко входу усилителя.


    Вечером еще раз попробую ковырнуть расширитель разрядности.


    Народ кто спагети использует - как в эту макарону запихнуть илда файлы? ну не ест она их...

    Кто то использует программу от лазербоя на линуксе , отзовитесь, как настроить вывод на нужную мне звуковую карту.

    Ryazanec, 18 апр 2009
    #121
  2. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    насчет буферов.
    расширитель работает так:
    в один момент выбирается один буфер, записывается 8 бит в него, потом выбирается второй буфер, и с той же шины записывается 8 бит, но уже других. если б этих буферов не было, сигнал на выходе АЦП был бы только половину времени. то есть 3В потом 0, потом 5В и так далее. так же попробуй вход выбор кристалла у буферов через резистор к земле притянуть, вдруг наводки какие и буферы одновременно выбираюся? короче тут осцил бы не помешал...

    Artemka, 18 апр 2009
    #122
  3. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    Может и наводки, проводить эксперименты надо будет...
    Спасибо за советы.

    Ryazanec, 19 апр 2009
    #123
  4. EL...

    EL... Новичок

    Сообщения:
    285
    Симпатии:
    0
    Баллы:
    0
    Злые вы, не предупредили, что магниты пояльнегом низзя :D Ужос, даже при ~200*С вся магнитность CoFeB магнитов улитучивается. Взял маленькие магитики где-то 2*2*1мм (их в головке двд по 3 шт стояло где 1 длинный должен быть) его намазал термоклеем ~70*C туда струну и маленькое зеркальце (выточил новые). Теперь масса гораздо меньше, система послушнее летает теперь на 125Гц. Думаю сделать новые катушки более толстым проводом снизив сопротивление до 4ом (щас 20ом) и обратную связь, скорее всего емкостную.
    Ryazanec, на каких частотах работает твоя система? мож выложить схемку обратной связи?
    Ещё раз всех с праздником!!!

    EL..., 19 апр 2009
    #124
  5. EL...

    EL... Новичок

    Сообщения:
    285
    Симпатии:
    0
    Баллы:
    0
    Artemka, я как-то слыхал, что есть не совсем стадартные лпт порты в них на +5 резистор подтягивает, а в "0" садит моп транзистор. Может ваш "расширитель" чересчур большую нагрузку для него представляет и "1"-цы просто не успевают установиться на линиях. Может в случае Ryazancа надо просто на входе буферные усилители поставить, есть такие интегральные по 8 усилителей в одном корпусе (марку не помню служат для увеличения нагрузочной способности шин)?

    EL..., 19 апр 2009
    #125
  6. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Ryazanec А ты какую прогу для лпт используешь? Если звук именно прерывается - может прога не успевает в порт писать? Как загрузка ЦП?
    Есть ещё вариант, что слишком большой фпс выставлен, и там уже не красивая синусоида, а нечто более страшное :)

    SviMik, 19 апр 2009
    #126
  7. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    нагрузку нормальную держит, когда то от него светодиоды через ограничительные резисторы зажигал :D
    Про фпс - прерывается при смене кадров, в общем попробовал в другом системном блоке картина немного поменялась, а именно сервоприводы стали хоть что то рисовать, но увы кляксы не более, хотя кляксы меняются в зависимости от изменения кадра.

    Нормальной картинки получить не удалось, дело в том что по одной координате дает размах, а по второй почти ничего, на слух - в одном канале частота гораздо выше, тоесть опять бред на выходе.

    Попробовал через спагети, но конденсаторы накладывают своё, квадрат со спагетей выщел но чуть косоват, при перемещении квадрата по полю видно как он сначало дергается в сторону смещения а потом медленно сползает обратно по мере зарядке конденсатора. Илда тест не очень то получился, хотя граници выдны.

    Ryazanec, 19 апр 2009
    #127
  8. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    Ура ))) спагетина работает нормально )))) картинку удалось получить только на 9000 ппс , картинка не очень, ну это из за того что 1 гольванометр подклинивает, их всеравно переделывать буду, ну и то что идес со звуковой карты через конденсаторы ))))))
    Ура - оно работает, осталось только модуляцию сделать и гальванометры переделать и всё ))) готово :p

    затею с kgn приходится хоронить, ну не дает оно картинку, бред какой то, или комп у меня не той структуры :D


    скорость при которой нормально видно картинку 9500, ниже - мерцает выше - сглажено получается.
    маловато, но всё же надо звуковую карту покупать и избавляться от конденсаторов )))

    Ryazanec, 19 апр 2009
    #128
  9. EL...

    EL... Новичок

    Сообщения:
    285
    Симпатии:
    0
    Баллы:
    0
    Люди, сори я пропустил, что такое спагети? Дайте хоть ссылку какую плз!

    EL..., 19 апр 2009
    #129
  10. Kiccer

    Kiccer Пользователь

    Сообщения:
    570
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Старый Оскол
    Kiccer, 19 апр 2009
    #130
  11. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    речи нет все понятно просто ради интереса охото посмотреть.Вопросс такои возник собрал я гальво, подаю на катушки со звукового генератора синусоиду у меня вал в одно положение становится и соит если его немного повернуть начинает дергатся.Как я понемаю ось магнитного поля магнитов должна быть перпендикулярна оси поля катушек в паралельном режиме вал почти не реагирует на изменение магнитного поля катушек. И еше в перпендикулярном режиме магниты должна удерживать обратная связь?или надо делать систему вроде как на хардах делаем с резинкои. Или может я что то не так в гальво сделал. . . Рязанец у тебя как?

    электроприводчик, 20 апр 2009
    #131
  12. LaserSun

    LaserSun Пользователь

    Сообщения:
    815
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    у него 100 % по схеме чана, там нужна ОС делать, имхо я тоже сделать с резинкой.. как у хардов делали..

    Щас детальки покупать буду для ОС оптическую.. ( с фотодетектором.. )

    LaserSun, 20 апр 2009
    #132
  13. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск

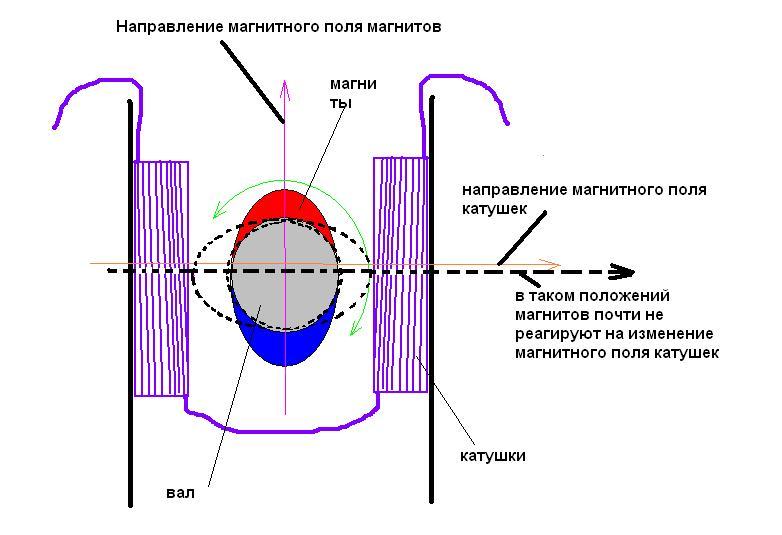

    речи нет все понятно просто ради интереса охото посмотреть.Вопросс такои возник собрал я гальво, подаю на катушки со звукового генератора синусоиду у меня вал в одно положение становится и соит если его немного повернуть начинает дергатся.Как я понемаю ось магнитного поля магнитов должна быть перпендикулярна оси поля катушек в паралельном режиме вал почти не реагирует на изменение магнитного поля катушек. И еше в перпендикулярном режиме магниты должна удерживать обратная связь?или надо делать систему вроде как на хардах делаем с резинкои. Или может я что то не так в гальво сделал. . . Рязанец у тебя как? рисунок забыл выложить


    Вложения:

    • .JPG
      .JPG
      Размер файла:
      50 КБ
      Просмотров:
      899
    электроприводчик, 20 апр 2009
    #133
  14. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    Джин я приклеил магнить от головки на одну сторону возле катушки и вал от этого стоит в одном положении а когда подаеш сигналя на катушки начинает дергаться. Да я тоже скланяюсь к оптическои ос, вот только схемы полнои нет для этой ОС.Такбы с печатным монтажем или хотябы просто с нумерациеи выводом

    электроприводчик, 20 апр 2009
    #134
  15. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    У менЯ с обратной связью, тоесть магниты удерживаются в среднем положении ей.

    катушка
    S(вал)N
    катушка

    при подаче тока будет так:

    катушка
    .....S....
    ..(вал)..
    .....N....
    катушка

    потомучто нет обратной связи, резинку не ставь, рядом поставь магнитик или железку и будет всё хорошо:

    катушка
    S(вал)N ../S/-магнит
    катушка

    Ryazanec, 20 апр 2009
    #135
  16. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск

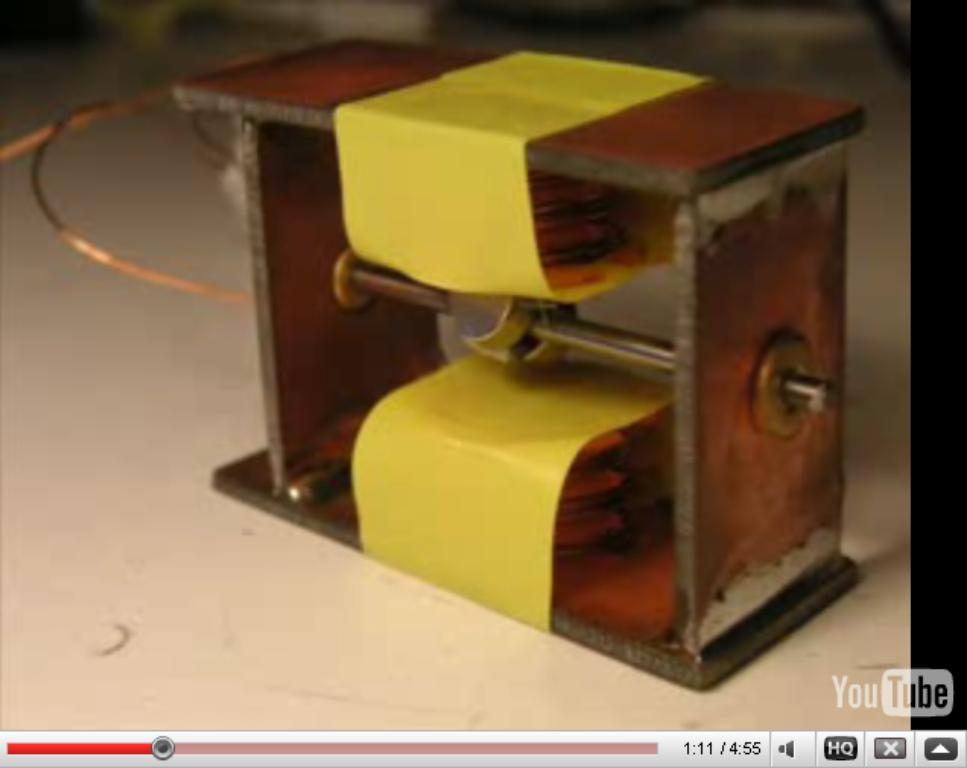

    да я же писал что магнит приклеил с однои стороны, наталкнуло на мысль вот это фото


    Вложения:

    • file.jpeg
      Размер файла:
      43,4 КБ
      Просмотров:
      1.284
    • file2.jpeg
      Размер файла:
      35,3 КБ
      Просмотров:
      1.238
    электроприводчик, 20 апр 2009
    #136
  17. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    электроприводчик, 21 апр 2009
    #137
  18. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    электроприводчик, 21 апр 2009
    #138
  19. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    собрал гальво подключил к генератору, вал начинает сильно дергаться при 35-37 Гц это нормально?

    электроприводчик, 22 апр 2009
    #139
  20. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    похоже на резонанс.
    Можно посмотреть на фото гальванометра и его габариты?
    Если резонанс то что то маловато.. около 100 гц должно быть.

    Ryazanec, 22 апр 2009
    #140
