Драйвер для мощных ЛД

От двух лионов или кроны. Как лучше?



Okay...)



Ну да и подскажите пожалуйста, как то пропустил этот момент- если мне надо 1.8 ватт при Uвых=3.3В то ток выставлять 1.8:3.3=0.540мА? Как то это неправильно. Подскажите пожалуйста)



Естественно, не правильно, закон Ома никто пока не отменил.
И чего Вы уцепились за значение 3.3В ? При таком напряжении на диоде Вы его даже вряд ли зажечь сможете.
Судя по измерениям коллег из-за бугра, при мощности в 1.7Вт падение напряжения на диоде составит около 4.6В и ток 1.8А

P.S. И если уж собрались делать линейный драйвер и питать от 2-х литиев, то не проще ли будет просто выставить ток по амперметру, включенному в разрыв цепи.



Вот купил lm350. Щаз буду делать)



Если будете делать по схеме стабилизации тока, то амперметр надо включать в разрыв источника питания, а то в разрыве диода его можно убить дребезгом контакта. Так же, амперметр нужно переключить на максимальный диапазон измеряемого тока и помнить, что измерительные провода тоже имеют сопротивление, и ток надо выставлять ниже желаемого.



Спаял. Но нормально ли что он без диода выдает 7.7В?



Кондеры по 200uf. 16v. Керамика на 100пф. Схема вроде правильно собрана

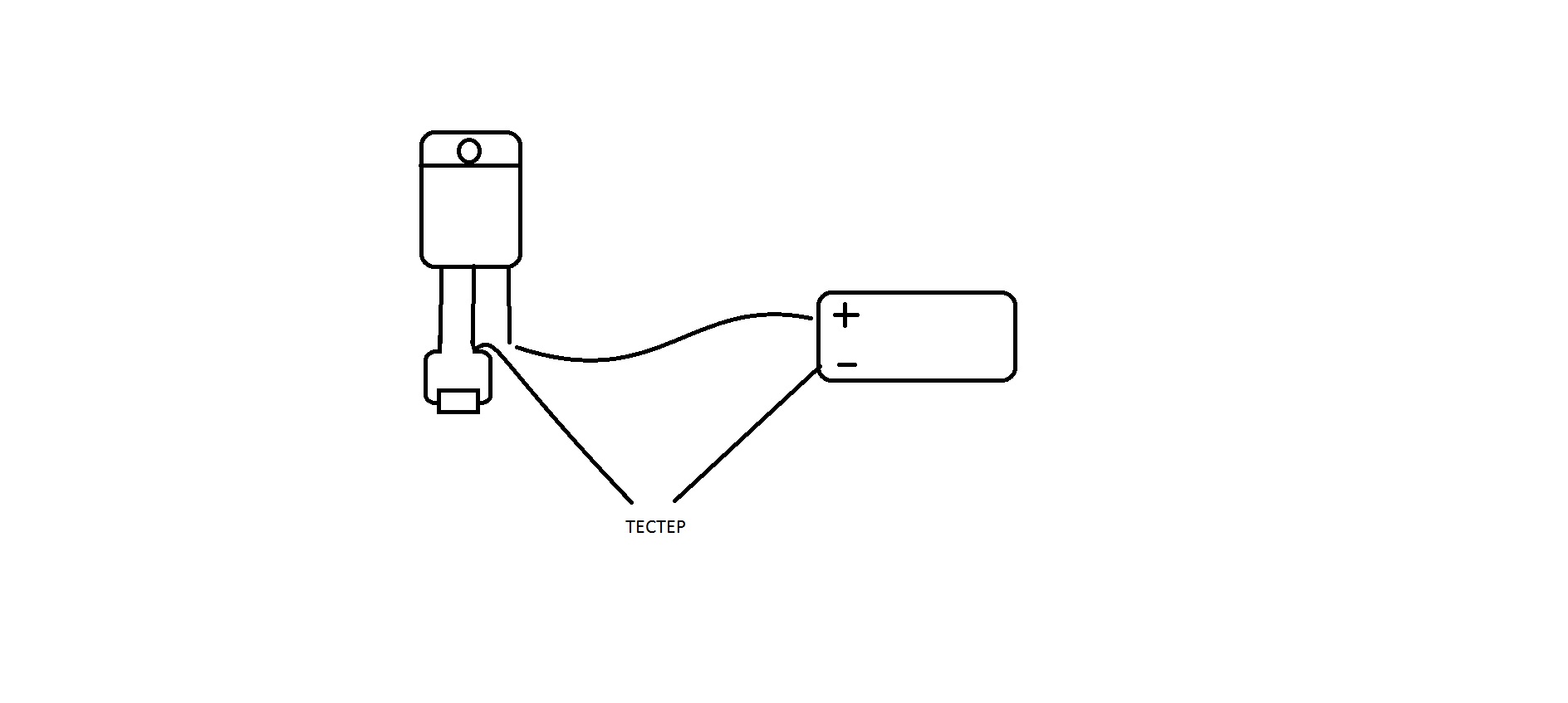

Убрал кондеры ситуация такая же. Собрал для проверки так



Вх.пит 9v



Ага. Тогда все в порядке)



Тоесть если я правильно понял то стабилизатор сам определяет потребление напряжения?

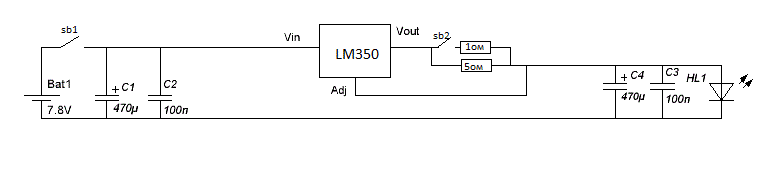

И подскажите еще одно пожалуйста. Спасял вот такую схемку. С 2умя выключателями. Один цепь замыкает(фиксируемый) а второй к резюку в 5ом(детский режим=)) в паралель добавляет 1ом(недетский режим). Так вот: не будет ли каких не будь скачков-перепадов во время замыкания второго? Может где такое было- если да извиняйте, но не знаю, не видел)



Думаю всех подхадолбал уже, но как то все равно до конца не понимаю. Про падение наконец дошло) Но вот каким образом даже при изменении температуры это самое падение меняется каким образом на него влияет схема? Она не дает больше чем надо диоду? Можноль подключить на время к бп от компа и к 5w лампочке для тестов?



Подключился к БП к 12в. Присобачил найденую на балконе лампочку на 28в 5w. На лампе напряжение 11в. Это ведь нехорошо. При двух литиях заряженых будет 8.2в. Так что на диод будет подаваться около 7в? Думаю я не прав) Просветите неуча или ткните в тему соответствующую) Спасибо)



Подключил мультимер. Стабильно показывает 11в 0.10А!!! Замыкание переключателя резисторов( подкл 1ом параллельно 5ке) не дает вообще ничего((( Я уже не знаю что не так... Может другой потребитель тока поставит? Был в радиомагазине диодики смотрел, но там из мощных от 12в.
