    а другой нагрузки не нашлось кроме такой лампы? неудивительно,что ничего не работает толком...стабилизатор пытается выжать заданный ток через нагрузку с достаточно большим сопротивлением и не может этого сделать,поэтому и открут полностью

    suslox, 11 ноя 2011
    #101
  2. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Ну эт я собственно понял)) Ну а что можно подключить? (Купить)?

    Kaws, 11 ноя 2011
    #102
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    еще раз напомните,что у вас в нагрузке будет?

    suslox, 11 ноя 2011
    #103
  4. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Синий 1w 445

    Kaws, 11 ноя 2011
    #104
  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    самое то либо найти дохлый синий лд,либо собрать эквивалент из нескольких последовательно соединенных мощных кремниевых диодов

    suslox, 11 ноя 2011
    #105
  6. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    А что за кремниевые диоды?

    Kaws, 11 ноя 2011
    #106
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    suslox, 11 ноя 2011
    #107
  8. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Ааа. Понял) Спасибо. Будем искать)

    Kaws, 11 ноя 2011
    #108
  9. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    А может резисторы?

    Kaws, 11 ноя 2011
    #109
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    не лучший вариант..тк диоды являются нелинейной нагрузкой с опеределенным собственным падением напряжения

    suslox, 11 ноя 2011
    #110
  11. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Нашел 2 лампочки. Одна на балконе не 3.75в двойная (2+ 1-)одна из фонарика 2.75в. Сгорели обе...

    Kaws, 11 ноя 2011
    #111
  12. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    0.75 и 0.5 а соответственно

    Kaws, 11 ноя 2011
    #112
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ищи мощные кремниевые диоды и собирай цепочку...это будет лучшим эквивалентом лд

    suslox, 13 ноя 2011
    #113
  14. Kaws

    Kaws Пользователь

    Сообщения:
    85
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Ладно, спасибо. А по каким хар-кам подбирать?

    Kaws, 13 ноя 2011
    #114
  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    однажды мне понадбился эквивалент ик лд с рабочим током до 2.5А...я набрал цепочку из КД213

    suslox, 13 ноя 2011
    #115
  16. Тимофей

    Тимофей Пользователь

    Сообщения:
    32
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Адрес:
    г. Барнаул

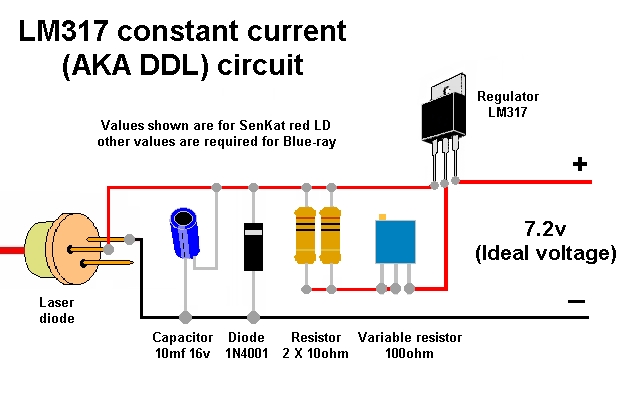

    Резистор R1 обязательно?
    Есть такая схема, ты ее уже видел.


    Вложения:

    Тимофей, 11 сен 2014
    #116
  17. DesertEa31

    DesertEa31 Пользователь

    Сообщения:
    40
    Симпатии:
    6
    Баллы:
    8
    Пол:
    Мужской
    Так есть какая рабочая схема ? Или нет ? Я именно про мощные диоды ... С током от 1,2-5 A.
    ?

    DesertEa31, 29 янв 2017
    #117
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    А какая у вас задача? Просто запитать мощный ЛД стабильным током или модуляция тоже нужна?

    suslox, 29 янв 2017
    #118
  19. DesertEa31

    DesertEa31 Пользователь

    Сообщения:
    40
    Симпатии:
    6
    Баллы:
    8
    Пол:
    Мужской
    Нужна нужна модуляция...

    Вот кратко то что делал - но не понравилось ...

    Две неделю не могу найти решение ...
    Есть два оч. мощных диода ...
    1,6W и 4,3 W - оба синие ...
    Как и чем питать ?
    Мало того желательно управлять с помощью TTL(ШИМ).
    Как вариант параллельно напаять кучу LM317 ... для точного ограничения тока ...
    Ещё вариант который использую сейчас LM317 + транзистор для увеличения выходного макс тока ...
    Вплоть до 10A.
    Сделал - спаял - греется естественно всё как печка ... Потому как линейное регулирование.
    Как TTL - использовал мосфет N канал. Но сигнал инверсный.
    Вот схема:
    [​IMG]Большой её минус - это линейность. Все как печь - греется ...
    Неужели нету нигде инфо о китайских драйверах продающихся на али или е-бэй ?
    Чтобы повторить?

    Пробовал сделать неинверсный TTL - использовал P мосфет - работает, но опять же печка ...

    Пробовал на LM358 регуль тока подшить - так не смог потом к нему пришить TTL.
    Вот:
    [​IMG]
    Что скажете ?

    DesertEa31, 29 янв 2017
    #119
  20. DesertEa31

    DesertEa31 Пользователь

    Сообщения:
    40
    Симпатии:
    6
    Баллы:
    8
    Пол:
    Мужской
    DesertEa31, 1 фев 2017
