    Сейчас есть ЛД на 50 мА, а когда найду буду ставить 200 мВт (а сколько он жрёт я еще не знаю)
    На руках есть доноры с SMD:
    Две материнки, DVD плеер и CD-Rom

    semyera, 5 июл 2011
    #221
  2. Deathless

    Deathless Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской

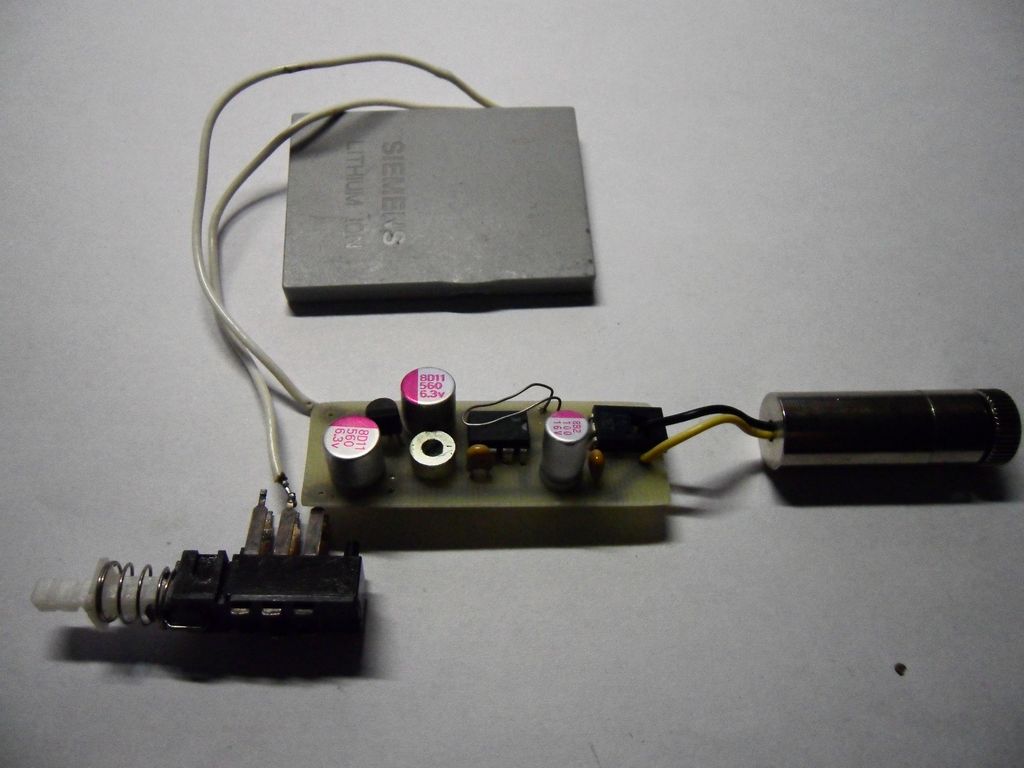

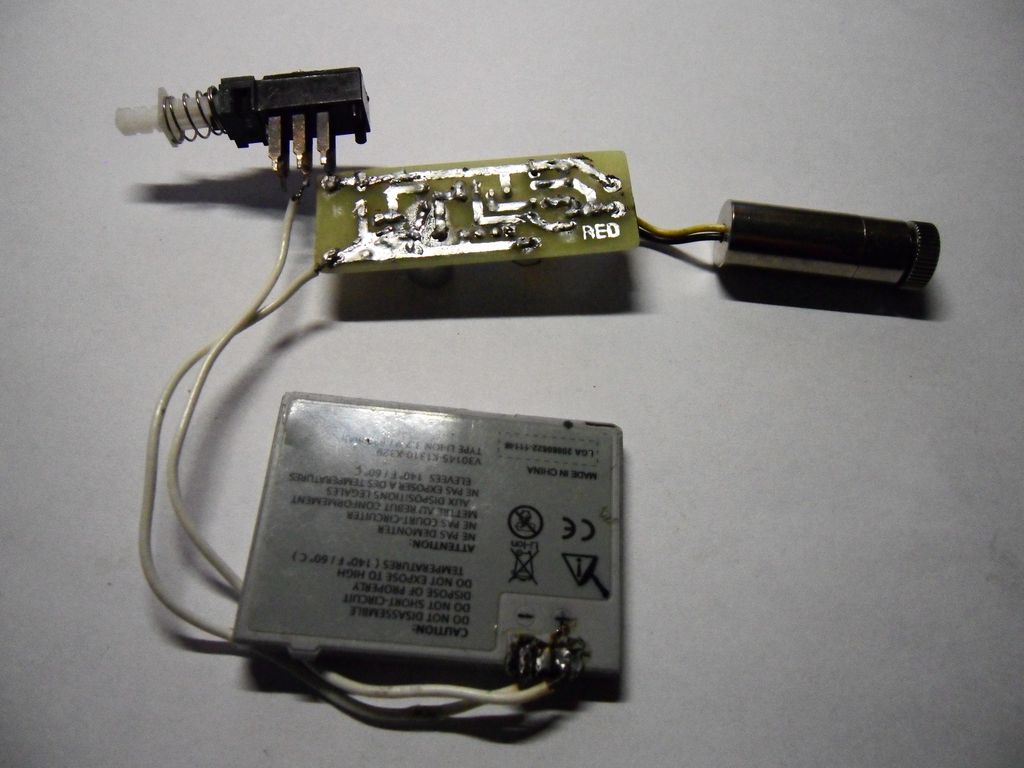

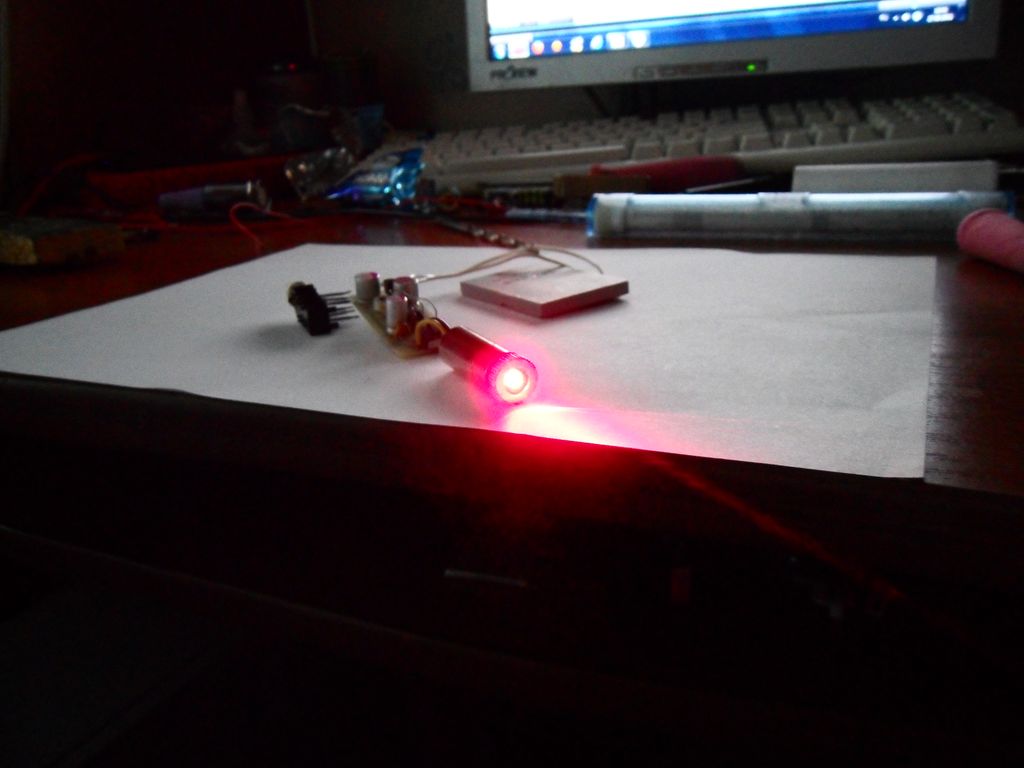

    Вот еще платка в копилку)
    Оу - TL072.
    Сначала дравер ну никак не хотел больше 150мА двать.. (КТ972А), поменял транзистор на КТ815Г, и заработал как надо) 250мА.
    Токоизмерительный резистор - нихромовая проволочка 0.3 Ом
    Диод из 16х
    SAM_2690.JPG SAM_2689.JPG SAM_2696.JPG

    Deathless, 27 сен 2011
    #222
  3. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Уважаемые эксперты) Вопросы по схеме, которая в самом начале темы: 1.подскажите пожалуйста TL431 нужен только для того, чтобы не пропускать обратный ток при выключении схемы? 2.можно ли его заменить простым диодом? 3.А вместо танталовых кондеров подойдут электролитические? 4.хотя бы приблизительное значение Rx если я запитаю схему от трёх "мизинчиков"(4.5В)
    Заранее вам благодарен.

    Айдар, 14 ноя 2011
    #223
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    1. tl431 - это параллельный регулируемый стабилизатор напряжения, который можно использовать как источник опорного напряжения.
    2. см. п. 1
    3. это стабилизатор тока. и это значение тока как раз задается опорным напряжением или номиналом токоизмерительного резистора

    suslox, 14 ноя 2011
    #224
  5. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    спасибо, буду думать)

    Айдар, 14 ноя 2011
    #225
  6. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Снова я, извините за беспокойство.)Заходил у себя в городе в радио магазин, у них в наличии стабилитрона Tl431 нет.Подскажите пожалуйста можно найти что-нибудь подобное на плате от dvd привода? Там, наверное должны быть стабилитроны, если есть подскажите пожалуйста как выглядят(киньте картинку если не трудно) Просто раздобыл еще 1 привод и собираюсь его потрошить)
    заранее благодарен.

    Айдар, 16 ноя 2011
    #226
  7. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Нет. И тл-ка - это не стабилитрон, а интегральная микросхема. В конце концов, подошел бы почти любой стабилитрон на напряжение порядка одного-двух с копейками вольт, напряжение должно быть меньше питающего желательно как минимум на пол вольта.

    chem_kot, 16 ноя 2011
    #227
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    не может быть,что такой классики как тл431 не было в радиомагазине...
    а вообще ее можно найти например в комп БП в то-92 корпусе обычно, на материнках бывают в сот-23...

    suslox, 17 ноя 2011
    #228
  9. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Снова здравствуйте! Сборка схемы затянулась(учеба) в общем собрал только сейчас. драйвер собран по схеме на первой странице, но есть проблема: максимальный ток в разрыве цепи л.д. 30мА при сопротивлении Rx=0. Это может быть из-за того что я перепутал выводы tl431?
    Или это слишком слабый транзистор?
    Транзистор КТ961В
    h21Е 100...250 (переписал из таблицы)

    Айдар, 8 янв 2012
    #229
  10. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Измерь напряжения на входах ОУ и на выходе и сообщи. разберемся)

    Artemka, 9 янв 2012
    #230
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    с тл431 должно идти 2.5в...есть такие?)

    suslox, 9 янв 2012
    #231
  12. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    на 4-6 больше 3в(тестор грешит поэтому приблизительно)
    на 4-3 меньше 1в
    на 4-2 почти нет, меньше 0.1в
    только сейчас заметил, видимо когда паял, припой капнул и замкнул 2 и 3 выводы. мог ОУ сдохнуть?
    Запитываю схему аккумулятором от телефона(5в на входе)

    Айдар, 9 янв 2012
    #232
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    сколько идет с тл431?

    suslox, 9 янв 2012
    #233
  14. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    в разрыве цепи тл431 около 0.8в :?

    Айдар, 9 янв 2012
    #234
  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    в каком разрыве цепи?:eek:

    suslox, 9 янв 2012
    #235
  16. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    на тл431 0.8в. Я не совсем понимаю терминологию что значит идет с тл431

    Айдар, 9 янв 2012
    #236
  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    тл431 - это параллельный регулируемый стабилизатор напряжения.
    если он подключен так,как в этой теме показано,то на нем должно быть 2.5в ровно

    suslox, 9 янв 2012
    #237
  18. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Прошу прощения за свою надоедливость)
    я перепаял ТЛку напряжение на ней стало 2.5в(было не правильно припаяно). Но диод ярче гореть не стал...

    Айдар, 9 янв 2012
    #238
  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    уже хорошо)
    теперь надо с остальным разбираться...какой у вас там оу и транзистор?

    suslox, 9 янв 2012
    #239
  20. Айдар

    Айдар Новичок

    Сообщения:
    15
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    ОУ такой же как на схеме тл081.
    Транзистор КТ961В
    h21Е 100...250 (переписал из таблицы)
    Извините что пишу с перерывами просто то одно то другое по дому)))

    Айдар, 9 янв 2012
    #240
