Драйвер на ADP2504

Тема в разделе 'Проверенные драйвера', создана пользователем ArtDen, 10 ноя 2009.

  1. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Да. Микросхема-то на 1А рассчитана. Нагружал на 24 ярких белых светодиодов (подавал на них 3.3В напрямую). Получился зверский фонарик :)

  2. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) супер микруха...будешь на ней лазер делать?

  3. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    У меня уже 2 красных на ней работают (один на 410 мА, другой из 16х - на 290 мА)

  4. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    По просьбе aen выкладываю рисунок печатной платы. Она сделана достаточно большой, чтобы с ней можно было экспериментировать.

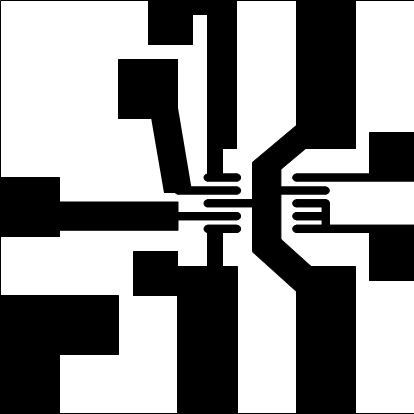

    Разводка платы:
    [attachment=1:2icjlmm5]ADP2504-plata.png[/attachment:2icjlmm5]
    Фото самой платы (не пугайтесь её вида :) ):
    [attachment=0:2icjlmm5]P1100762-small.jpg[/attachment:2icjlmm5]


    Вложения:

  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    эхх..жаль только что микруха с выводами под корпусом(

  6. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Если я выложу фото паяльника, которым я её паял, то у тебя челюсть отвиснет, т.к. конец его жала размером больше чем сама микросхема :D Тем не менее я без проблем припаял 2 такие микросхемы (причём одну пришлось отпаивать(!) от старой платы и перепаивать на новую).

  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) с радостью прочел бы описание пайки такого

  8. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Всё очень просто. Сначала я облуживал корпус микросхемы снизу и выводы микросхемы, клал её на плату и выравнивал. Затем прогревал общую дорожку (которая проходит под микросхемой) паяльником слева и справа, чтобы припой на ней расплавился и корпус слегка припаялся к плате. Потом прижимал микросхему к плате зубочисткой и ещё раз плавил под ней припой, чтобы она припаялась более надёжно. После этого смазывал место рядом с выводами большим количеством флюса и проводил паяльником по тонким дорожкам платы, которые ведут к ножкам микросхемы прямо рядом с микросхемой. Припой растекался по дорожке и припаивал вывод микросхемы к дорожке платы. В заключение с мощной линзой я осматривал качество пайки и повторял её ещё несколько раз по необходимости.

  9. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    А почему тему перенесли в раздел "Проверенные драйверы"? Этот драйвер пока только 2 человека спаяли.

  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    у тебя же успешно работает :) разве этого недостаточно?

  11. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Убедил :)

  12. Technic47

    Technic47 Пользователь

    Сообщения:
    71
    Симпатии:
    5
    Баллы:
    8
    Адрес:
    оттуда
    Здравствуйте, решил попробовать собрать схему на этой микросхеме. Попытался начертить печатку. Вроде что то получилось, посмотрите, может где ошибки есть?


    Вложения:

    • ADP2504.rar
      Размер файла:
      5,8 КБ
      Просмотров:
      357
  13. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Technic47, а ЛД к драйверу будешь подключать напрямую без ограничительного резистора?

  14. Technic47

    Technic47 Пользователь

    Сообщения:
    71
    Симпатии:
    5
    Баллы:
    8
    Адрес:
    оттуда
    резистор поставлю. только после платы.
    Я вот почитал и теперь не могу понять.... диод требует 3 вольта. Если на него подать 3.3, не сгорит ли?

  15. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    Сгорит...

  16. Technic47

    Technic47 Пользователь

    Сообщения:
    71
    Симпатии:
    5
    Баллы:
    8
    Адрес:
    оттуда
    а избежать этого можно?

  17. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    Лишнее напряжение гасится резистором (ну или ток, если кто захочет придратся)...

  18. Technic47

    Technic47 Пользователь

    Сообщения:
    71
    Симпатии:
    5
    Баллы:
    8
    Адрес:
    оттуда
    а, точно. понял, спасибо
    Как то подозрительно маленькая плата получилось... Радует малое количество компонентов. Спаять бы ещё

    Не мультипости! Мусор нам не нужен. Есть кнопка "правка", если что-то забыл дописать... Модератор.

  19. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Да не особо маленькая. Если делать её двусторонней, то дроссель можно было разместить на обратной стороне + резистор поставить, а плату сделать ещё меньше
