Драйвер на MAX1674

Мартин, MAX1674 умеет только повышать. Понижать он не может. Так что если напряжение на выходе понижается, это говорит о том, что что-то неправильно спаял.



На вид нормально (хоть и не красиво), напряжение повысилось когда я убрал пару резисторов (использовал вместе ЛД). На ЛД еще не мерил.



Это ты в нагрузку просто 2 Ома сначала поставил без ЛД? Схема такую нагрузку не может выдержать, т.к ток в этом случае будет больше 1А! Возможно, ты микросхему уже спалил. А так схему можно вообще без нагрузки запускать. Она в этом случае должна выдавать строго 3.3В
Ещё у тебя судя по фото дроссель маломощный и не потянет нужный ток.



Нет-нет. 2 Ома впаяны на плату как и положено по схеме. дополнительно во время первого запуска вместо ЛД впаяны были 9 Ом (1.3 в давал драйвер), затем нагрузку сделал 7 Ом (2.3 В где-то стало).

Не знал, попробую замерить. + аккумуляторы перезаряжу. Ток нельзя мерить без нагрузки?

250 мА не возмет? плохо... у нас только такие (а микру пришлось заказывать). Его фото отдельно (сам он на 22 мкГн)



Пемеряй сначала напряжение на выходе без нагрузки. Оно должно быть 3.3В. Потом проверь под нагрузкой. Оно должно оставаться строго 3.3В. Если оно просаживается под нагрузкой, то значит что-то у тебя не то



2.36 Вольт с резистором (как и положен по схеме, только 2 Ом).
2.55 Вольт без них (прямо с 1 вывода микры).

2.03 Вольт (с резюком, нагрузка - ЛД).

Блин, хороший драйвер у меня для ИК диода вышел. Разводка платы может мешать? Ума не приложу почему он не выдает 3В...



Ну, если у тебя там не дорожки метровой длины, то вроде не должно

Видимо, ты где-то ошибся, когда плату разводил.

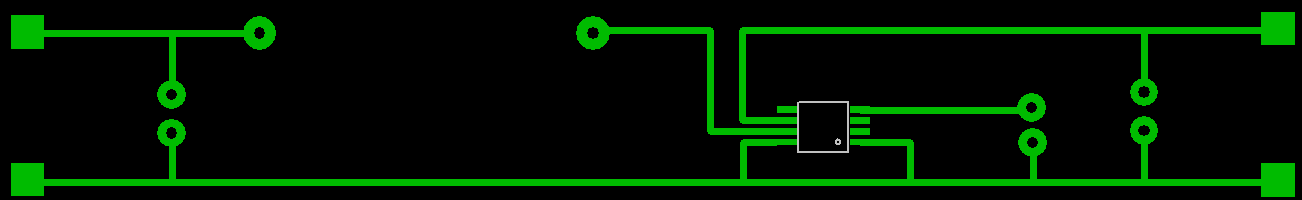

Плата вот такая (извиняюсь за свой кривой подчерк):

Возле C4 не подписанные контакты под дроссель.



А почему у тебя 6-ой вывод в воздухе висит? Там же земля должна быть.



И правда... сейчас подпаяю к земле.

Добавлено:
Дросель подводит. ЛД работает, но схема быстро раскаляется и теряет работоспособное состояние. Они в компьютерных БП водятся же? Есть старый блок питания...



Я дроссели для своих драйверов из старых DVD-RW-приводов фирмы Sony выпаивал, которые скупал по 50 руб. Они только там водились



ArtDen, а дроссель одинаковый и для выхода 3 и для 5 вольт? и он должен быть именно гантелькой? 0805 не пойдет индуктивность?



Форма дросселя не имеет значения. Главное - чтобы он был рассчитан на ток 1А и более.



спасибо. если б ты ещё проверил мою печатку)))) делаю на выход 5 В, детали пока не СМД, дроссель старый выводной, наверное ток не потянет



Печатка вообще не правильная. Куча ошибок.



Скажи, пожалуйста, что исправить



Я бы на твоём место просто бы развёл заново. Внимательно смотри какие выводы микросхемы к каким деталям ты подсоединяешь.



Пробовал я ставить дроссель на 10мкГн, работает отлично, без нареканий. Только батарейки разряжает не до конца, получился такой себе вариант для аккумуляторов, которые не любят сильной разрядки.



решил тоже собрать на max1674.

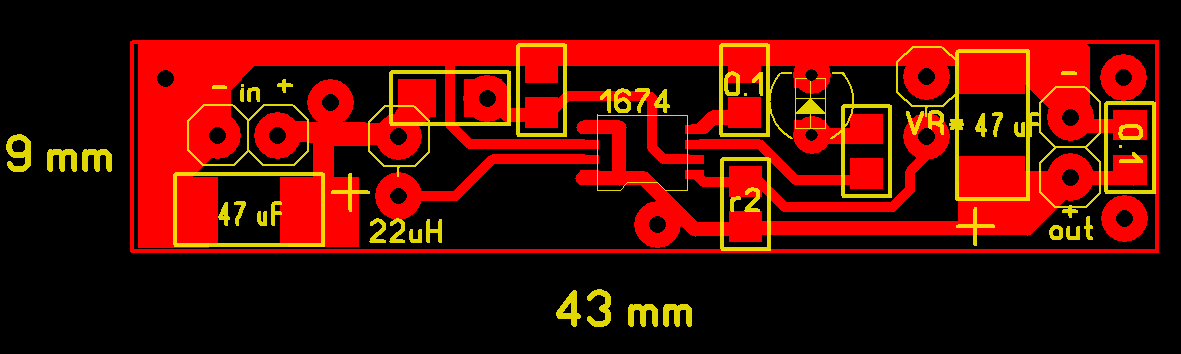

плату подкорректировал для возможности помещения вместе с диодом в термотрубку+добавил индикацию разряда батарейки. Всё на SMD.



платка под утюг в приложении.


ЗЫ Сопротивления на LBI и LBO из даташита.
