Драйвер на MAX1674

Kredovit, неплохо! А как индикация разряда работает? А то её ещё никто не пробовал



для Линар7777 ........



Есть у кого ни будь набор библиотек Max, LM для Proteus 7 Professional...
привык работать в нем.. В SL 4.0 загруженные файлы почему то не открываются...



То есть я правильно понял, что питать ЛД через этот драйвер li-ion аккумуляторами нереально в виду того, что они все выше 3v выдают?



Если для красного, то - да, он только для питания от 2-х обычных пальчиковых батареек. А вот фиолет можно и от лития питать через этот драйвер



подскажите R4 какой лучше брать, номинал имеется ввиду, в даташите должен быть больше 260к, влияет он на что либо? 0805 резисторы пойдут или надо помощьнее?

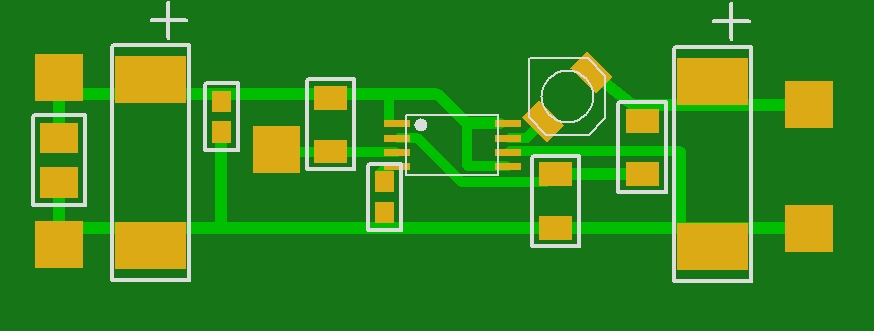

что скажите по поводу печатки.[attachment=0:nin009k4]1674.JPG[/attachment:nin009k4]



R4 (а также R1, R3) нужены для индикации разряда батареи. Если она тебе не нужна, то ставить их не обязательно.



нужна, поэтому и спрашиваю. я только не разобрался как Iout регулировать?



В даташите приведены все формулы для расчётов номиналов резисторов.

Никак, т.к. это стабилизатор напряжения, а не тока. Только за счёт токоограничительного резистора на выходе.



судя по формуле с разрядом аккумуляторов будет уменьшаться и мощность лазера?



Нет. С чего ты взял?



IOUT(MAX)=VIN/VOUT*.... Vin же будет падать след и ток опускаться? или тут только максимально возможный ток будет падать?
а какой максимальный и рекомендуемый токи у ик и красного диодов от привода 20х



Только максимальный

Для красного - 420 мА, для ик, думаю, около 150 мА



немного не по теме. я мерю ток на выходе без диода у меня показывает 0,35А, а когда измеряю ток через диод показывает 0,1А. так какой ток надо учитывать?



Уточни: чем питаешь, как ток меряешь без диода.



ну через вышеуказанную схему питаю 3,3В, ток ограничиваю резисторами 9,4Ом ну и замыкаю амперметром + и -, показывает 0,35А, а когда подключаю диод, то ток на диоде получается чуть больше 0,1А



Если у тебя красный ЛД, поставь токоограничительный резистор на 1Ом. Сначала проверь без ЛД: на выходе должно быть 3.3В ровно (при этом замыкать ничего не надо). Потом поставь ЛД и померь напряжение на нём. На ЛД должно быть 2.9-2.95В в зависимости от диода.



Ну так ты получаешь значение тока только через эти резисторы, а диод же еще свое сопротивление имеет, в отличие от амперметра.



ну я это понял, так под какой ток надо настраивать диод? который выдает схема или который идет через диод?



Пока не надо ничего настраивать. Какое напряжение у тебя получается на выходе без нагрузки?
