Драйвер на zxsc300/zxsc400

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 10 авг 2008.

  1. $P@X

    $P@X Пользователь

    Сообщения:
    142
    Симпатии:
    3
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Tyumen
    Люди, а кто как борется с изолированием ЛД от массы? я вот думаю-думаю, но догнать не могу...единственный вариант это отдельный провод на минус, вместо массы фонарика, но тогда в батарейный отсек батарейки взлазить не будут...вообщем я в замешательстве...только недавно обратил внимание, что надо изолировать...знал бы раньше, наверное, на 2621 сделал...

  2. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
  3. $P@X

    $P@X Пользователь

    Сообщения:
    142
    Симпатии:
    3
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Tyumen

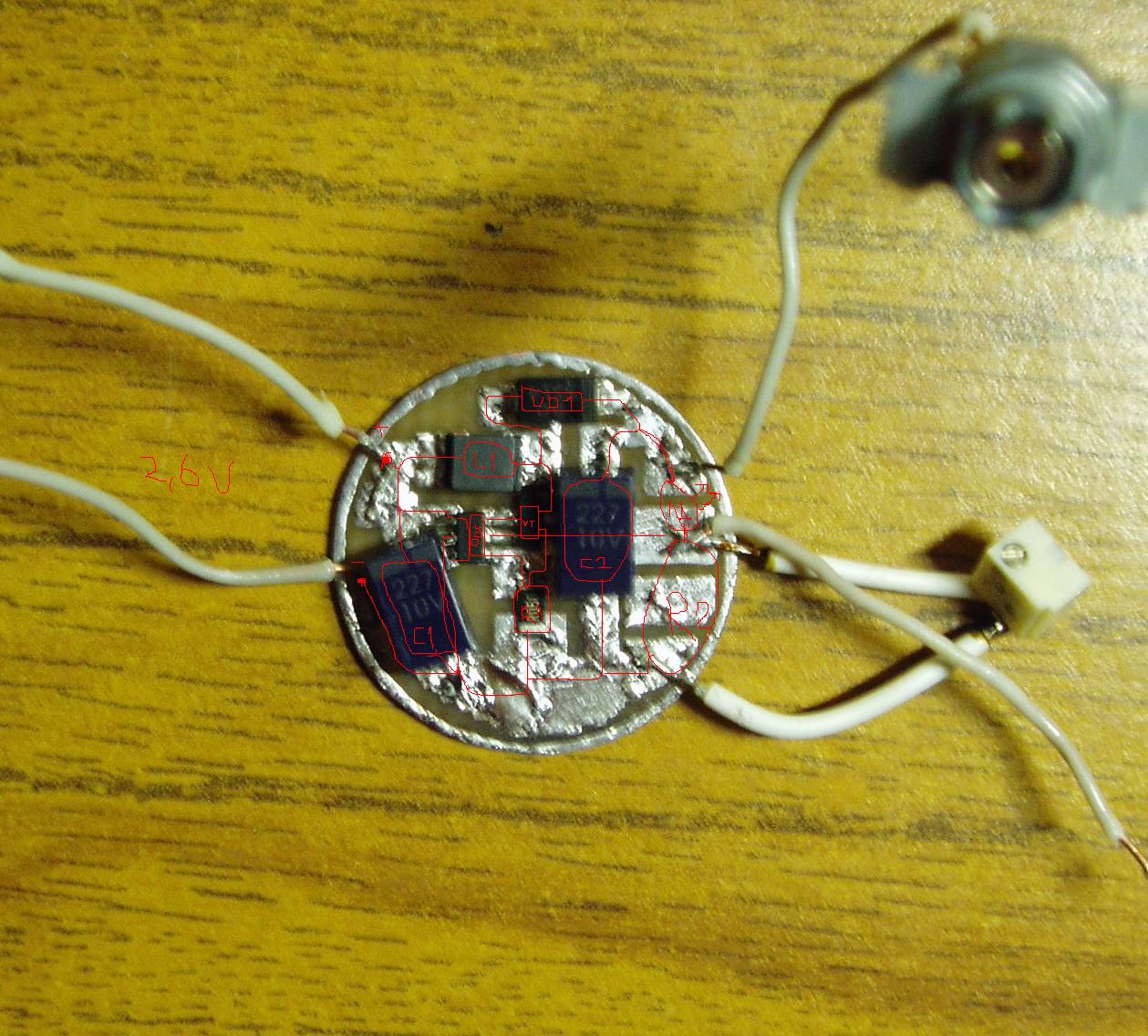

    Вообщем собрал я схему с первого поста, чет мало тока выдает, питаю 2 акк (2.6 В) выдает всего 100мА при НУЛЕВОМ сопротивлении R2.
    [attachment=0:169s16qv]1.JPG[/attachment:169s16qv]
    комплектуха следующая:
    D1 - ZXSC400E6TA SOT23-6
    L1 - LQH43CN220K, 22мкГн
    VT1 - ZXTN25012EFH
    VD1 - SS14
    R1 - 0,05 Ом
    R2 - 0 Ом
    C1 - 220 uF10V
    C2 - 220 uF10V
    В чем может быть проблемма?


    Вложения:

    • 1.JPG
      Размер файла:
      237 КБ
      Просмотров:
      1.032
  4. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    У тебя помоему транзистор не так стоит

  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    мне кажется,что индуктивность не тянет...замени на чтонить покрупнее

  6. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    не в этом дело даже с такой индуктивностью потянет сам ставил со старых дисководов а вот транзистор стоит неправильно
    вот схема + вырезка из даташита


    Вложения:

    • shem400.jpg
      Размер файла:
      47,7 КБ
      Просмотров:
      1.365
  7. $P@X

    $P@X Пользователь

    Сообщения:
    142
    Симпатии:
    3
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Tyumen
    опаньки...ща попробую....если получится... плату-то уже не исправить...:(

  8. $P@X

    $P@X Пользователь

    Сообщения:
    142
    Симпатии:
    3
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Tyumen
    Все, заработало! Спасибо. Как проверь теперь схему, правильно или нет работет? И ещё, вот я подключил вместо своего ЛД, другой ЛД и выставляю допустим ток на 260мА, если я другой ЛД потом подключю, то такой же ток останется или нет? Или поставить свой рабочий ЛД и с помощью переменного сопротивления выставить нужный ток(как потом нужное сопротивление точно подсчитать?) ?

  9. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    Ток выставляется только на нужном лд , помимо этого лучше выставлять не подстроечнтком а постоянкой например я сначало впаял 2Хпо 2 Ома (послдовательно=4 Ома) потом вместо одного из них поставил 1 Ом(=3 Ома) потом поставил 1 резистор на 2 Ома а потом для точного подбора паралелил их

  10. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    У кого как.. если драйвер правильно настроен, от нагрузки ток не зависит.. у меня был одинаковый ток что на красном, что на связке красный+ИК последовательно.

  11. mladen

    mladen Новичок

    Сообщения:
    1
    Симпатии:
    0
    Баллы:
    0
    Всем привет !
    Как бы при питании 4,5-6В получить 11,5В и ток 0,7А на 400-й ,по схеме с питаемлед собрал ,транзистор 1049 дроссель 22мкГ, диод SS36,как ни парился при последовательном подключении 3-х светодиодов (3,7-3,9В) больше 0,5А не выдаёт менял 1049 на полевик ,ток выростал до 0,75 но полевик безумно грелся (странное наблюдение при прогревании полевика тов на светиках растет)

  12. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Используй схему на двух транзисторах, на одном просто не может нормально транзистор открыть. плюс инзуктивность должна быть толстенным проводом, ну и резистор в эмиттере очень мал. Читай всю тему, найдешь пути повышения мощности.

  13. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    завалялись детальки для 400 схемы, купил недавно транзюк фзт1049, сейчас попробую грамотно развести плату(вроде немного подучился на лм2621) и запаять, потом поведаю о результатах(мб зафтро)
    если получится выложу фоцку

  14. Guest

    Guest Гость

    а можно тупой вопрос задать? Почему на схеме ЛД стоит минусом к + питания??? :? я чего-то не догнал!

  15. Kiccer

    Kiccer Пользователь

    Сообщения:
    570
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Старый Оскол
    всё правильно там стоит :)

  16. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    блять... раз в год и палка стреляет:
    развёл вчера ночью плату, пересчитал всё от и до, думаю должно работать... с огромным нежеланием сегодня вечером вытравил её, обточил, вот ночью сел паять... врубаю, по расчётам ток должен быть 290-300мА, ток - как в аптеке - 290мА. кручу ручку от БП в диапазоне 0-3В. сцуко, от 2.3В до 3В ток подымается всего на 10 миллиампер, а так - держит о_О тоесть эта грёбаная стабилизация таки заработала! подрубаю другой ЛД. та-же картина о___О
    ИКов для сторонней проверки тока не имею, но если таки эта гадость заработала... короче выкладываю всё...

    печатко: за кривость не ругать, ночью рисовал.
    http://4eef.at.ua/zxsc400.lay

    фотки:
    [​IMG]

    [​IMG]

    З.Ы. все детали как в схеме на первой странице(что Сабир давал), только индуктю поставил магазинную на 22мкГн. R1 - 3 этажа резисторов на 0,33Ома по 3штуки, по расчетам около 40мОм

    З.З.Ы. плата и детали на ней кажутся кривыми изза линзы)))

  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    улет!!!полный респект! :) а в этой схеме ток чем задается? :oops: напомни плз

  18. Роман

    Роман Пользователь

    Сообщения:
    1.312
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    СССР
    ой мама ну воше пиздец такие вопросики задаём :lol: :D :lol: :D :lol: :D

  19. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    ток задаётся R2
    вопрос действительно глупый)) в датащиток глянь)

  20. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград

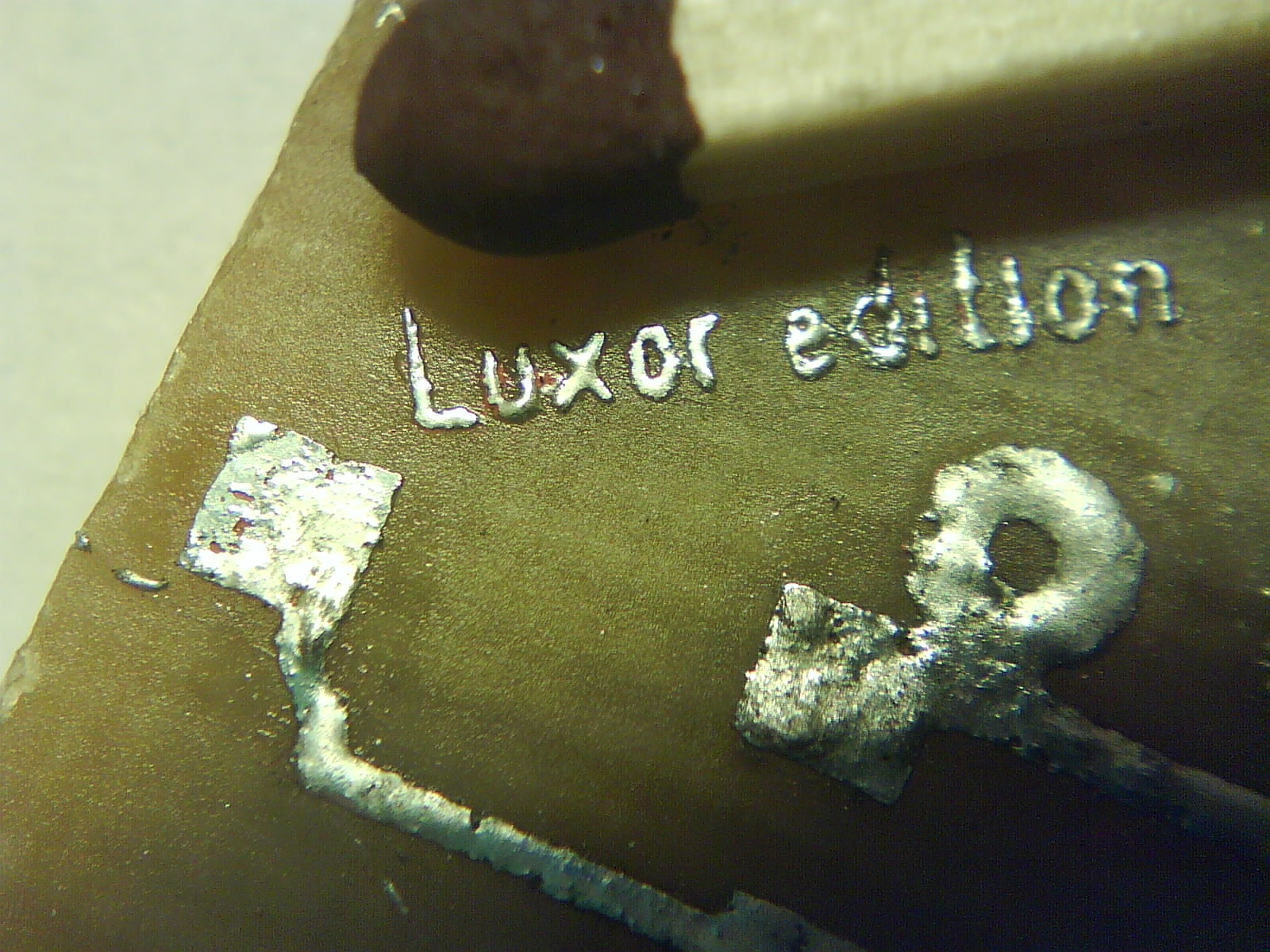

    я вот ща тоже платку вытравил спаяю и минут через 20 отпишусь :oops:
    З.Ы. травил через бумагу(распечатал на струйнике и ксерил) край платы херовато пропечатался зато буквы целы :(


    Вложения:

    • DSC01674.JPG
      Размер файла:
      426,2 КБ
      Просмотров:
      635
