Драйвер на zxsc300/zxsc400

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 10 авг 2008.

Страница 3 из 48
  1. Simpson

    Simpson Новичок

    Сообщения:
    26
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Украина, Киев
    я имел ввиду их значение...

    Simpson, 9 дек 2008
    #41
  2. DRACON

    DRACON Новичок

    Сообщения:
    231
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    г. Украинка 40 Км. от Киева
    Re: Новый драйвер на zxsc30/zxsc400

    А ты часом не перепутал R1 c R2 Ведь во всех схемах драйверов на zxsc400 что я видел R1 меньше по сопротивлению чем R2 и в описании драйвера на этой микре ( http://www.pitaemled.biz/zxsc400.html ) именно на R1 стоит сопротивление 18мОм .

    DRACON, 9 дек 2008
    #42
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    я не понимаю,какой смысл гнаться за сверх миниатюрностью?понты?бред?это же ничего не дает!

    suslox, 9 дек 2008
    #43
  4. sabir2000

    sabir2000 Пользователь

    Сообщения:
    226
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Украина, Харьков
    .. а какой понт от прибора, размером с старый совдеповский фанарик от 5 батареек, и зажигает спички также как и миниатюрная указка фабричная на 200мВт. Тут не в миниатюрности смысл, а чтобы повторить фабричные, так сказать сделать нихуже (может даже лучше, с минимум затрат :twisted: )..

    sabir2000, 9 дек 2008
    #44
  5. DRACON

    DRACON Новичок

    Сообщения:
    231
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    г. Украинка 40 Км. от Киева
    Есть у меня пару вопросов по этому драйверу :

    1) Вопрос к тем кто уже собирал - ребята как вы получали сопротивление 18мОм я не смог найти резисторы по 0.05Ом без них не знаю как его выставить.
    2) Что нужно изменить в схеме чтобы запитать от большего напряжения , ведь в описании стоит 0.2 - 3В а три ААА акума выдадут 3.6В и как поведёт себя драйвер если на время зарядки акумов поставить три батарейки , ведь напряжение подскочит до 4.5В .
    3) Можно ли использовать СМД дросель в описании сказано что можно но на всех драйверах что я видел на фотках стоит катушка .

    DRACON, 9 дек 2008
    #45
  6. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск

    1. на ссылке по 1 - го поста купиш резисторы без проблемм.
    2.схема работает и при напруге 5,5В. Выше уже нужно просто ставить стабилитрон, который будет уменьшать питающее микруху напряжение.
    3.Нельзя. Будет очень большое активное сопротивление катушки и ты не выжмеш нужного тока и кпд. Потому мотай ее толстым проводом или покупай тамже где резисторы.

    Aleksandr, 9 дек 2008
    #46
  7. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    нельзя питать повышающий драйвер напряжением большим потребляемого на 0.2В! то есть если питаем красный диод которому 3В надо, чтобы схема не сожгла его, питание должно быть максимум 3.2В

    Artemka, 9 дек 2008
    #47
  8. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    Я в качестве эксперимента и так и едак питание подавал. При 5,5 ниче страшного не случается. Спалил микруху я только напругой в 8В!!!! (интересно было сколько выдержит)

    Но как грится дело ваше)

    Aleksandr, 9 дек 2008
    #48
  9. DRACON

    DRACON Новичок

    Сообщения:
    231
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    г. Украинка 40 Км. от Киева
    Дякую :) за ответ но по инету не смогу купить потому что нет ни карточки чтоб в инете проплачивала ни вебмоней , думаю найду в живую , просто умаялся уже в Киев кататься думал как-то можно обойтись .

    DRACON, 9 дек 2008
    #49
  10. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Александр, при всем уважении к тебе, но ты дико извратился питая свой лазер, скажу больше, микруха вообще не участвует, весь ток идет через шоттку и катушку, и все! у остальных диоды слабые, хорошо питание просадить не смогут, значит сгорят.

    Artemka, 9 дек 2008
    #50
  11. Papa

    Papa Новичок

    Сообщения:
    98
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Феодосия
    DRACON В первом посте есть ссылка на Украинский сайт http://www.pitaemled.biz Я там много чего купил,просто укажи что оплата наложеным платежом и тебе все пришлют так же как и мне

    Papa, 10 дек 2008
    #51
  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    у меня на работе решали вопрос: что будет,если на дс-дс конвертер подать напряжение больше выставленного выходного...провели опыты...конечно это зависит от микрухи и от схемы, но в нашем случае получилось,что микруха стала напрямую пропускать это поданное большое входное напряжение на выход без изменений (сама она не испортилась)...
    думаю комментарии излишни

    suslox, 10 дек 2008
    #52
  13. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    Значит мне повезло больше))) У меня микруха прилично нагрелась и вся схема стала работать как обычный резистор. После уменьшения напруги до 2В на выходе микрухи получалось около 1,9В а это значит, что повышающая схема перестала работать(повышать) и стала обычным резистором. Остальные элементы схемы из строя не вышли.
    Это тоже своеобразная викторина. Вот так.

    Aleksandr, 10 дек 2008
    #53
  14. DRACON

    DRACON Новичок

    Сообщения:
    231
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    г. Украинка 40 Км. от Киева

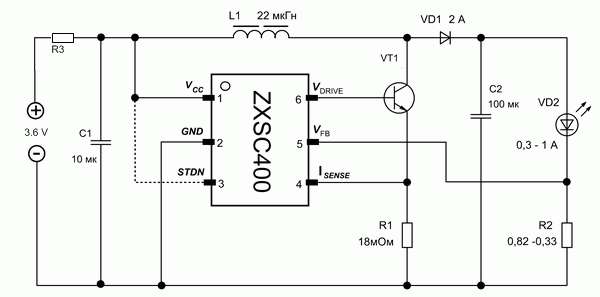

    Вобщем совсем меня запутали , те говорят можно подавать больше , те говорят нельзя , скажите тогда если я поставлю перед самой схемой сопротивление понижающее напругу с 3.6В до 3В ? (см. схему ниже) как это скажется на КПД драйвера ?


    Вложения:

    DRACON, 10 дек 2008
    #54
  15. Guest

    Guest Гость

    Резистор ограничивает только ток или я ошибаюсь?

    Guest, 10 дек 2008
    #55
  16. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    На резюке и напряжение некоторое падает, но правильнее будет резистивный делитель поставить.
    А совсем правильно стабилитрон в параллель схеме.

    EVIL_USER, 10 дек 2008
    #56
  17. DRACON

    DRACON Новичок

    Сообщения:
    231
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    г. Украинка 40 Км. от Киева
    Я понимаю что вопрос дурацкий но что такое стабилитрон и что такое резистивный делитель :mad: ?

    DRACON, 10 дек 2008
    #57
  18. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Стабилитрон это такая хитрая хрень, которая поддерживает на себе постоянное падение напряжения.
    А делитель в простейшем случае это переменный резистор.
    У него 3 ноги, между крайними подаём входное напряжение, между средней и одной из крайних можно снимать выходное, нужное настраивается вращением ручки переменного резюка. Недостаток - хреновый кпд.

    EVIL_USER, 10 дек 2008
    #58
  19. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск

    Ставь эту схему и не праься.все будет ok. Подбором R2 выставиш нужный ток. Все!.

    Aleksandr, 11 дек 2008
    #59
  20. Guest

    Guest Гость

    Подстроечник поставит пусть

    Guest, 11 дек 2008
    #60
