Драйвер на zxsc300/zxsc400

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 10 авг 2008.

  1. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    на таком дросселе сотню вольт в импульсе получить - как нечего делать)))

  2. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50

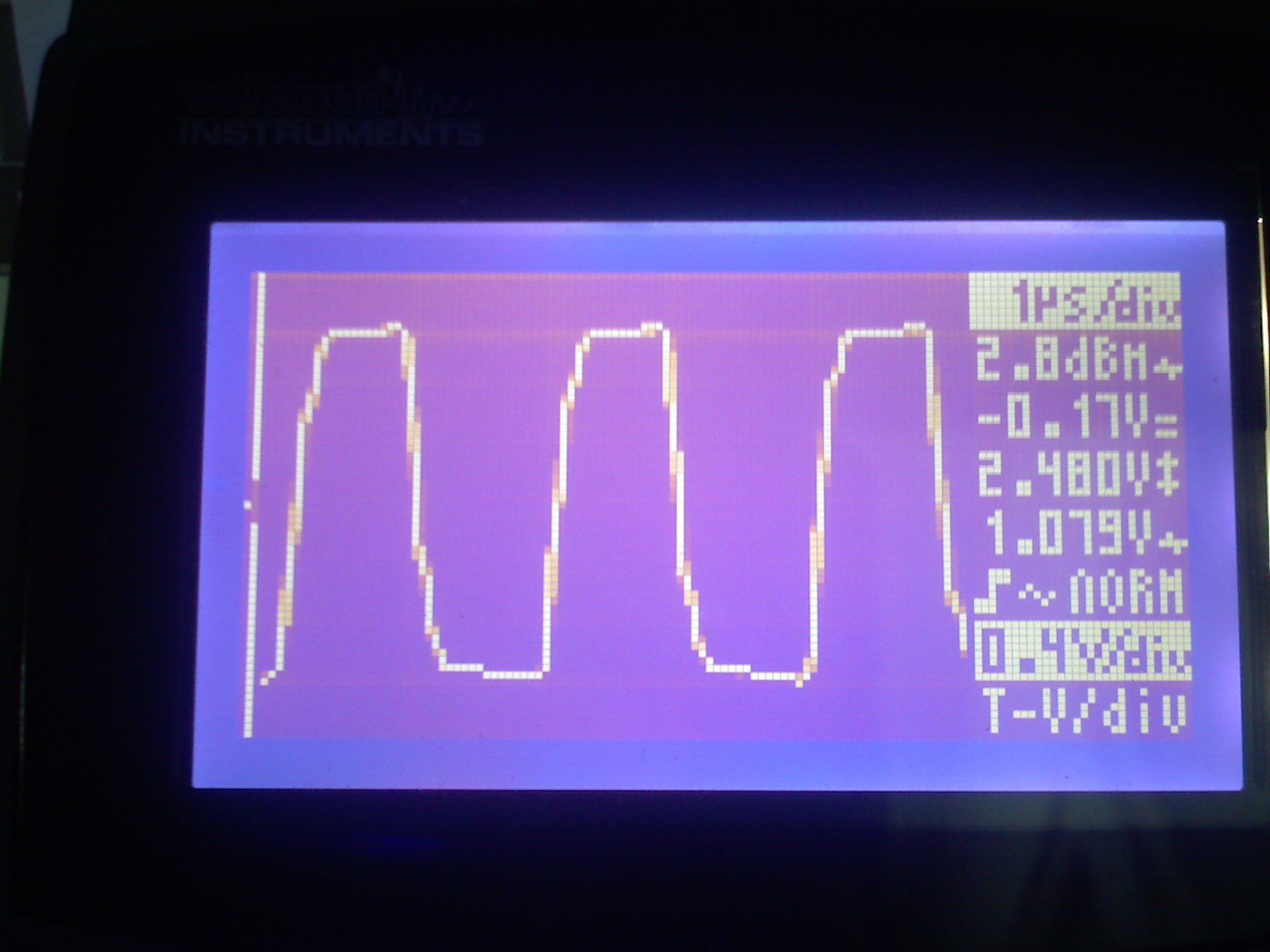

    Вот такая бяка творится на затворе полевика. Rise 500нс, fall 700нс :(
    И таки там было за ампер на выходе. И похоже я спалил диод.


    Вложения:

  3. Armer

    Armer Пользователь

    Сообщения:
    331
    Симпатии:
    10
    Баллы:
    18
    Адрес:
    Новосибирск
    Ну не такая уж и бяка. Я боялся что меандра как такового вообще не будет. Фронты конечно же лучше покруче.
    А на диоде какой сигнал получается?

  4. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    На диоде почти постоянка. Вернее постоянка с пульсациями примерно 50% Емкость выходного кондера мала.

  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    попробуй емкость увеличить :)

  6. diver52

    diver52 Пользователь

    Сообщения:
    64
    Симпатии:
    0
    Баллы:
    6
    Ребят, посоветуйте, плз, 2 схемы на микрухе ZXSC300. Обе они будут питаться от LiFePo4 аккумулятора, т.е. диапазон входного напряжения 2,2...3,65 В, емкость аккамула 1100 мА.
    1.) Буду питать синий ЛД на 1 Вт. Т.е. сила тока на выходе нужна 1...1,2 А.
    2.) Буду питать светодиод. Макс. падение напряжения 3,5 В - светодиод Cree XP-G. Нужно менять какой-нибудь номинал резистора, чтобы я мог получить следующие токи: 100 мА, 350 мА, 700 мА, 1 А. Т.е. 4 уровня яркости.
    Заранее спасибо за схемы, если такие найдутся. А то гляжу, тут много этот чип обсуждают, наверное, уж все придумали на его основе. И желательно схему из доступных элементов - индуктивности могу достать любые, а вот из транзисторов лучше указать несколько вариантов. И еще, минимальное сопротивление SMD у нас только на 0,3 Ома. Если ток регулировать, и нужно получить меньше, их соединять только в параллель - других вариантов не вижу.

  7. Роман

    Роман Пользователь

    Сообщения:
    1.312
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    СССР
  8. Whiteha

    Whiteha Новичок

    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Подойдёт ли ZXSC300E5TA для драйвера?

  9. Роман

    Роман Пользователь

    Сообщения:
    1.312
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    СССР
    естественно
    правда с Attini я её так и не пробовал.

  10. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    ZXSC300 лучше не надо, она хуже чем 400-тая, в ней один компаратор вместо двух, и стабилизация там не такая точная...

  11. Whiteha

    Whiteha Новичок

    Сообщения:
    9
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    То есть лучше будет ZXSC400E6TA?

  12. Роман

    Роман Пользователь

    Сообщения:
    1.312
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    СССР
  13. icemanoid

    icemanoid Новичок

    Сообщения:
    22
    Симпатии:
    0
    Баллы:
    1
    И снова здравствуйте!

    Обзавелся осциллографом и решил глянуть, что творится в преобразователе:
    [​IMG]

    [attachment=0:3bmgx36f]zxsc400.gif[/attachment:3bmgx36f]

    Зеленый канал - это напряжение на коллекторе FZT1049, желтый - на базе. Что-то колебания подозрительны, да и частота по-моему низкая. А как должно быть в идеале и можно ли что-то улучшить?


    Вложения:

    • zxsc400.gif
      Размер файла:
      14,5 КБ
      Просмотров:
      1.044
  14. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.488
    Симпатии:
    664
    Баллы:
    50
    Низкая частота это вполне нормально. Не забыл что там ЧИМ?

  15. intelfx

    intelfx Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Всем здравствуйте. Извините за возможный повтор, но подскажите, пожалуйста, как нужно вычислять пиковый ток (а следовательно и сопротивление на SENSE)? Или его просто нужно взять таким, чтобы ничего не сгорело?
    То, что сказано в даташите на ZXSC400, к сожалению, не понял.

  16. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Расчитайте все параметры в этом калькуляторе. Пиковый ток расчитать в самом плохом случае.
    Для повышалки это максимальная нагрузки и минимальное входное напряжение.

  17. intelfx

    intelfx Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Спасибо, всё рассчитал.

    З.Ы.: а если поставить его ниже, чем в самом плохом случае, то при наступлении этого самого плохого случая (например, при разрядившемся аккумуляторе) драйвер умрёт или просто не отдаст нужный выходной ток?

  18. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Если поставить его ниже - будет сильнее греться силовой транзистор. Если наоборот сопротивление выше - драйвер не отдаст нужный ток.

  19. intelfx

    intelfx Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Всё, теперь понятно.

  20. Vanek

    Vanek Пользователь

    Сообщения:
    780
    Симпатии:
    57
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва
    здравствуйте. дайте пожалуйста печатку под 400 микру в формате лау .
