Изготовление платы

вещи, которые могут ухудшить качество плат, сделанных фоторезстом:
1. Пыль и шерсть, попавшая под шаблон перед засветкой. Чётких дорожек не образует, но чуть-чуть недосветится то место... Потом приходится дольше проявлять, дольше травить, и дорожки подтравливаются тоже.
2. То, чем прижимается шаблон... Юзаю коробки от дисков, но они таак быстро царапаются! Через некоторое время (даже при бережном хранении, специально для этих целей) они "затираются", и на свет такие круги царапанные видны. Эффект как от п.1. Протёр ацетоном - вообще матовой стало А стекло низяя, ультрафиолет плохо пропускает...
3. Сам шаблон выдерживает только несколько проходов через принтер (я добавляю просто в свободные места каждый раз), потом прозрачность ухудшается, почему-то тонер весь лист потихоньку затемняет.

Хотя жить можно...

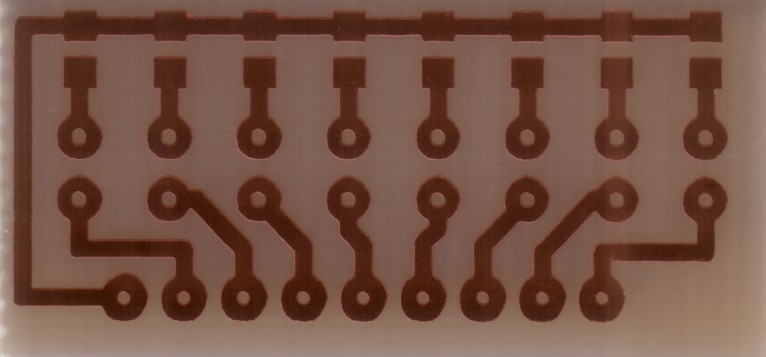

[attachment=2:n4jm0028]ScanImage003.jpg[/attachment:n4jm0028]

А ещё на сканере все пылинки видны... Даже не знаю, чем лучше. Фотиком наверное красивее смотрится

-------------------------------------

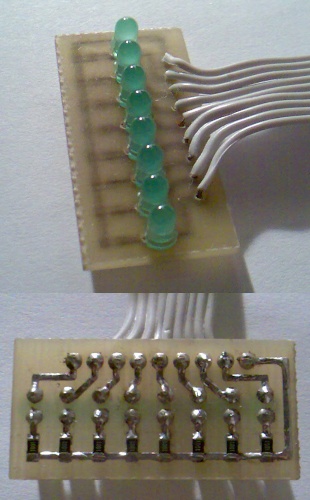

Небольшая разминка. Светодиодная линейка
[attachment=1:n4jm0028]foto799-800.jpg[/attachment:n4jm0028]

И на очереди...

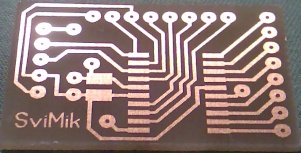

[attachment=0:n4jm0028]foto798.jpg[/attachment:n4jm0028]



Продолжение следует
[attachment=0:1agq2ye1]foto802.jpg[/attachment:1agq2ye1]



В магазине нет одностороннего фольгированного текстолита.
Можно использовать двусторонний, если схему наносить только на одну сторону?



конечно можно... при травлении медь с ненужной стороны растворится



А я обратную сторону заклеиваю скотчем, а потом просто сдираю, если протравлю успешно. Это экономит раствор более чем в 2 раза. И в случае неудачного травления можно второй стороной воспользоватся...



Я тут почитал гугль, пишут что надо использовать тонкую фотобумагу для струйных принтеров, плотностью 120 г/м2, фирма пофигу какая.
Всё верно?
И какой стороной вверх бумагу заряжать?
Просто на работе принтеры довольно дорогие и журналы пихать боязно

Как правильно в Sprint Layout печать настроить? Что галочку на зеркальное отображение ставить понятно, а что ещё?

Каким флюсом лудить лучше плату? F5 пойдёт?

И сколько в хлорном железе травить плату и какова концентрация оного?
Кто-то говорит 200 грамм на литр воды, кто-то 250.
Первый раз буду делать, хочется по минимуму сделать раствор, чтобы по ведру на плату потом в унитаз не сливать



А зачем сливать? Раствор не портится и юзается многократно, пока не израсходуется. Чем он концентрированее, тем лучше. Сыпь пока растворятся не перестанет. Обычно 250г. на пол литра воды уходит. И хватает не на один десяток плат, если расходовать рационально (травить минимальную площадь).
Раствор лучше подогревать. Я ставлю на сковородку, залитую водой. Кроме повышения температуры там ещё и конвекция делает своё дело. Циркуляция здорово ускоряет процесс. 10...15 минут и готово. Травить нужно до тех пор, пока открытые участкии меди не вытравит полностью. Но и нужно следить за равномерностью травления (иногда приходится птату переворачивать и т.п.), т.к. если передержать протравленый участок - дорожки заметно под краской подьедает. Особенно актуально при наших плотностях монтажа (дороги в доли миллиметра).

Бумагу я юзал первую попавшуюся. Купил в магазине канцтоваров. Главное что для струйной фотопечати. Там есть более гладкая сторона, вот на ней и печатай. Обратная тоже нормально работает...



Приветствую! Я может не в тему но всеже спрошу.Есть люди которые имели дело с микрухои TDA 1562Q усило 50 Вт.Дак вот в чом вопрос можно ли два таких усило соединять мостом как на автомобильных покупных.С учотом того что на входе будет стоять фазоврашатель.и играть ини будут почти в унисон.



Возник такой вопрос.
Лазерный принтер был дома, но продал вместе с компом.
Можно распечатать на фотобумаге нужные схемы, потом аккуратно лист убрать и использовать через несколько дней?
Просто принтер только на работе, но там нет возможности сразу на стеклотекстолит рисунок переносить.

Или нужно сразу распечатать и переносить, пока тонер не застыл?



Тонер уже выходит застывшим Поэтому и переносят утюгом



Да это я знаю. Я имел ввиду переносить пока лист горяченький, так сказать из печки



Время с тонером ничего не сделает. Однажды мне пришлось переделать печатную плату, использовал отпечаток большой давности, все хорошо перенеслось, точно так же как и сразу после печати.



Такой вопрос. сверлить отверстия под детали надо сразу после травления или после лужения????????????????Или большои разницй нет???????????



вообще, после травления, хотя разницы большой лично я не замечал))



Я сверлю перед лужением. Так лучше видно, куда сверлить



папался принтер лазерный печатает полосами,дорожки видать но рисунок местами в полоску и при травлении дорожки частично седает.Это проблема картриджа кто что думает?



Где вы берёте текстолит? я все магазины обошёл нашёл в продаже только мантажную плату(с дырками) .



Это проблема фотобарабана, который, да, в картридже. =)



тут в теме когда-то давно спрашивали чем травть если нет хлорного железа...вот ссылка, думаю пойдет
http://forum.datagor.ru/index.php?showtopic=1704
