Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

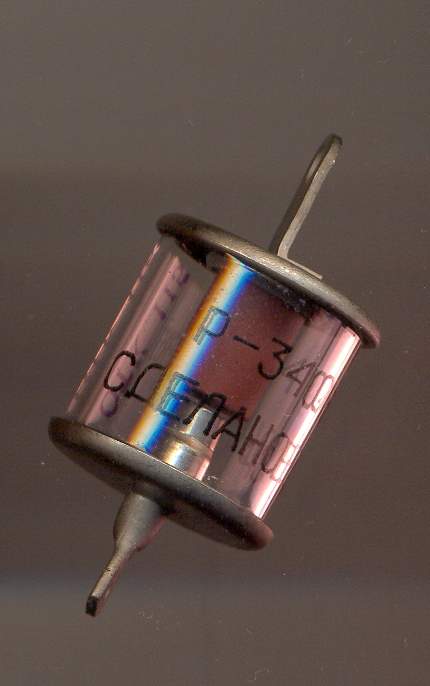

    очередной довольно милый разрядник типа Р-34)))


    Вложения:

    • р-34.JPG
      Размер файла:
      18,3 КБ
      Просмотров:
      941
  2. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    Ы!

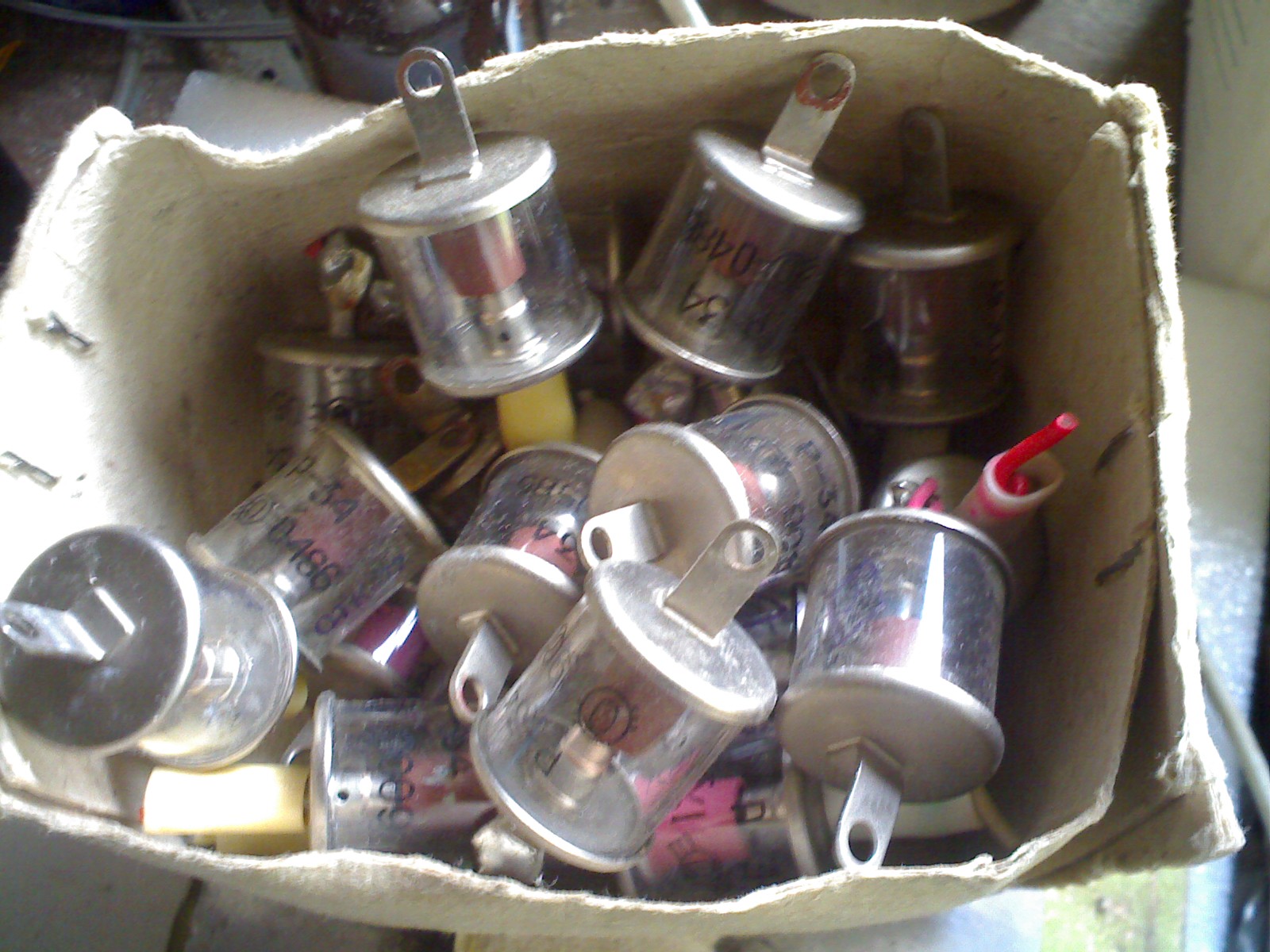

    Кстати рабочий ток этого разрядника - 1Ка!
    Правда разброс параметров: напряжение пробоя 700-1300в
    Напряжените погасания 200-450в


    Вложения:

  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

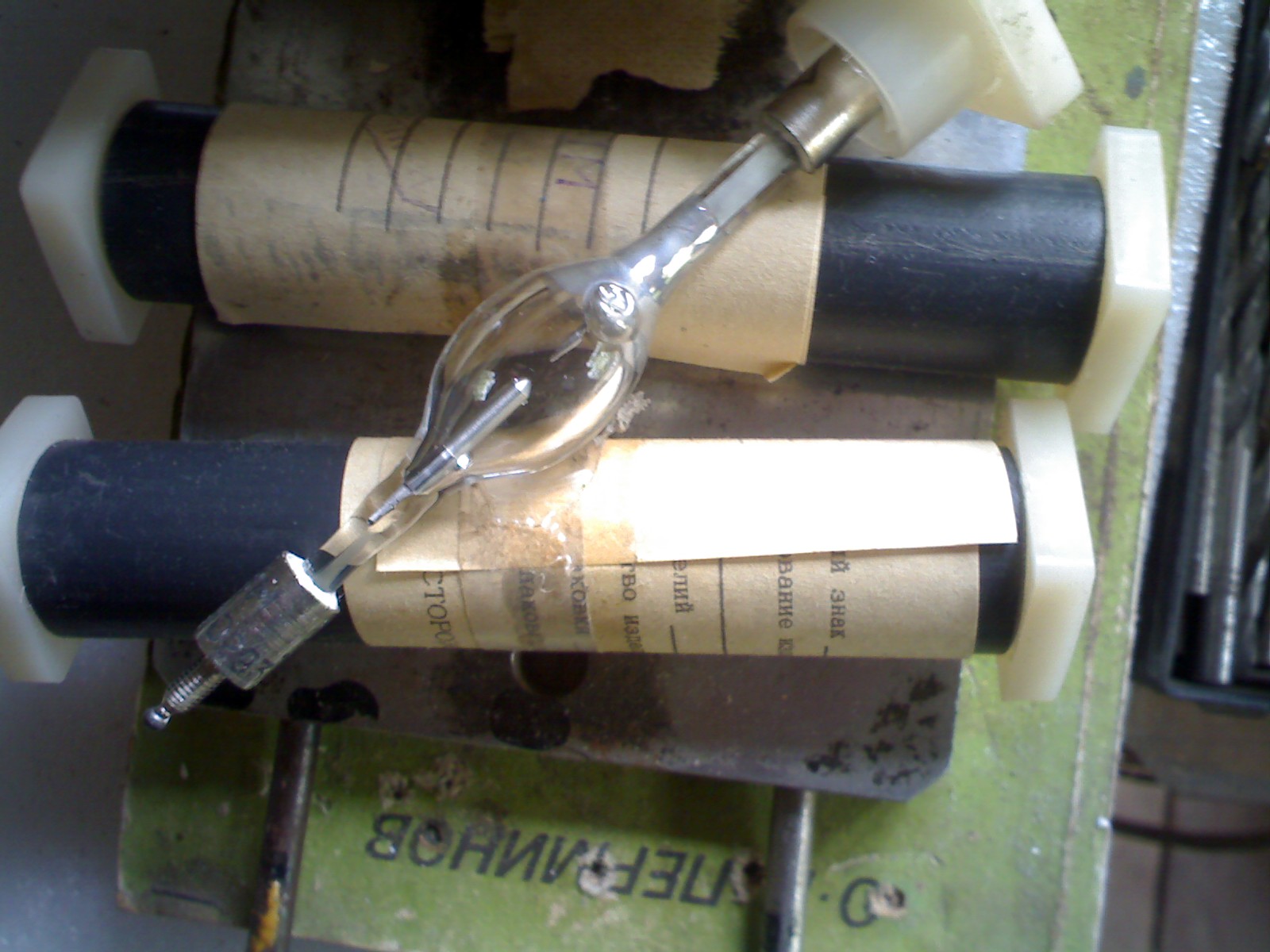

    :) о дуговая лампа)))это дрш?

  4. Coherent

    Coherent Новичок

    Сообщения:
    93
    Симпатии:
    1
    Баллы:
    0
    Адрес:
    Москва
    Ух тиии какая лаампа!!! :) А можно узнать какое напряжение для ее питания нужно??? :)

  5. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    Вольт 100-150. Лампа ДРШ-350
    Их у меня в количестве..Все новые в заводской упаковке и они не очень сильно мне нужны. Если интересно- в лс.

  6. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Не эта штука знаменитая-это от РАДИОТЕХНИКИ У101(или впоследствии 7101)питание там если память не изменяет-25в и переменка 2Х2,5 на накал индикатора-хотя давненько я не брал в руки шашек-точнее схемы от этой штуки-но если уж очень самому в лом искать-могу подсобить :) :) :)

  7. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Распиновка разъёма должна быть примерно такая
    2 ~Uнакала
    3 ~Uнакала
    4 +Uпит(+26v)
    5 Gnd(средняя точка питания(+/- 26v),общ.входа-ну вообщем земля :D :D :D
    6 средняя точка Uнакала
    7 -Uпит(-26v)
    8 вход 1 канала
    9 вход 2 канала
    Успехов!

  8. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    У мну тоже есть аналогичный девайс

  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    классно))а можно фото крупнее?

  10. Technic47

    Technic47 Пользователь

    Сообщения:
    71
    Симпатии:
    5
    Баллы:
    8
    Адрес:
    оттуда

    Спасибо, попробую разобраться :)

  11. pashok8666

    pashok8666 Пользователь

    Сообщения:
    122
    Симпатии:
    11
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва
    О ! nERV напомнил, есть у меня вот такая красивая штука :
    [​IMG]
    тоже если кому надо обращайтесь, правда на ебее за нее 800$ хотят ;)

  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) злая лампа))но отечественные подобные дешевле будут

  13. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    :lol: Нимагу. На этом сайте ты за нее даже 80$ не выручишь.

  14. Vik

    Vik Пользователь

    Сообщения:
    785
    Симпатии:
    17
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Россия, Кемеровская обл., Новокузнецк
    А что это за злая лампа??? :)

  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    дуговая ксеноновая лампа сверхвысокого давления. применяется для спец освещения, в кинопроекционной аппаратуре и тд

  16. Coherent

    Coherent Новичок

    Сообщения:
    93
    Симпатии:
    1
    Баллы:
    0
    Адрес:
    Москва
    а кстати какова мощность светового потока данной лампы в люменах???

  17. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    В люменах ХЗ, а вот в киловаттах - 5 :)
    Думаю не сильно отличается от наших.
    ДРКс-1500 светит на 5600кандел. В люмены сам пересчитай. Хотя не совсем верное сравнение. Надо искать ДКсШ-5000

  18. Coherent

    Coherent Новичок

    Сообщения:
    93
    Симпатии:
    1
    Баллы:
    0
    Адрес:
    Москва
    Мдя мощная лампочка получается :)

  19. pashok8666

    pashok8666 Пользователь

    Сообщения:
    122
    Симпатии:
    11
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва
    Ну почти, uxl-500D она называется, поэтому таки не 5 киловат а полкило, что тоже немало, согласно доке ей надо 25 А при 20 вольтах и тогда у нее "The spectrum of light is most likely that of the sun." :cool:
    на 800$ от самодельщиков я конечно не рассчитывал, просто сам офигел когда цену на нее узнал :lol:

  20. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

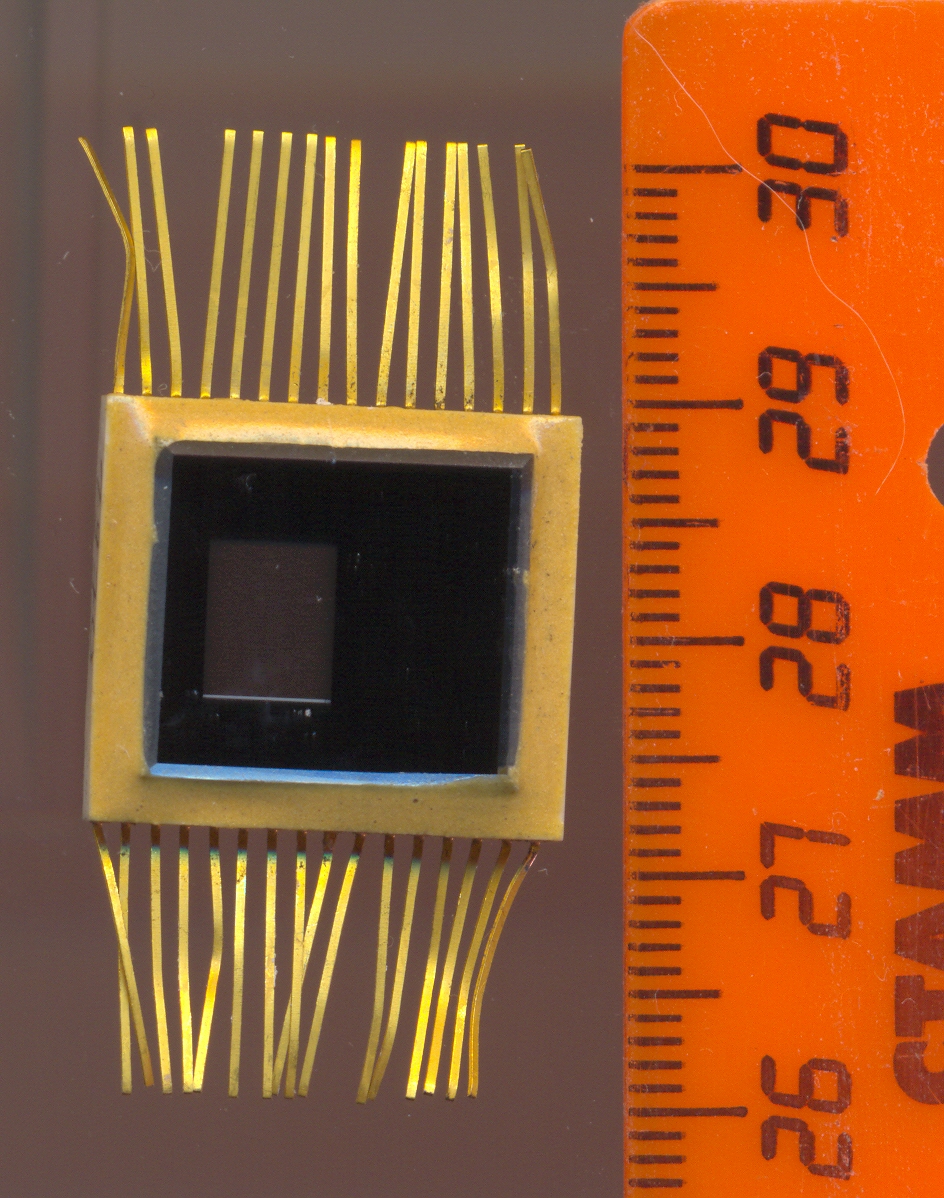

    крупная советская ПЗС 1200ЦМ12А..данных нету
    ПЗС рассчитана под поверхностный монтаж)


    Вложения:
