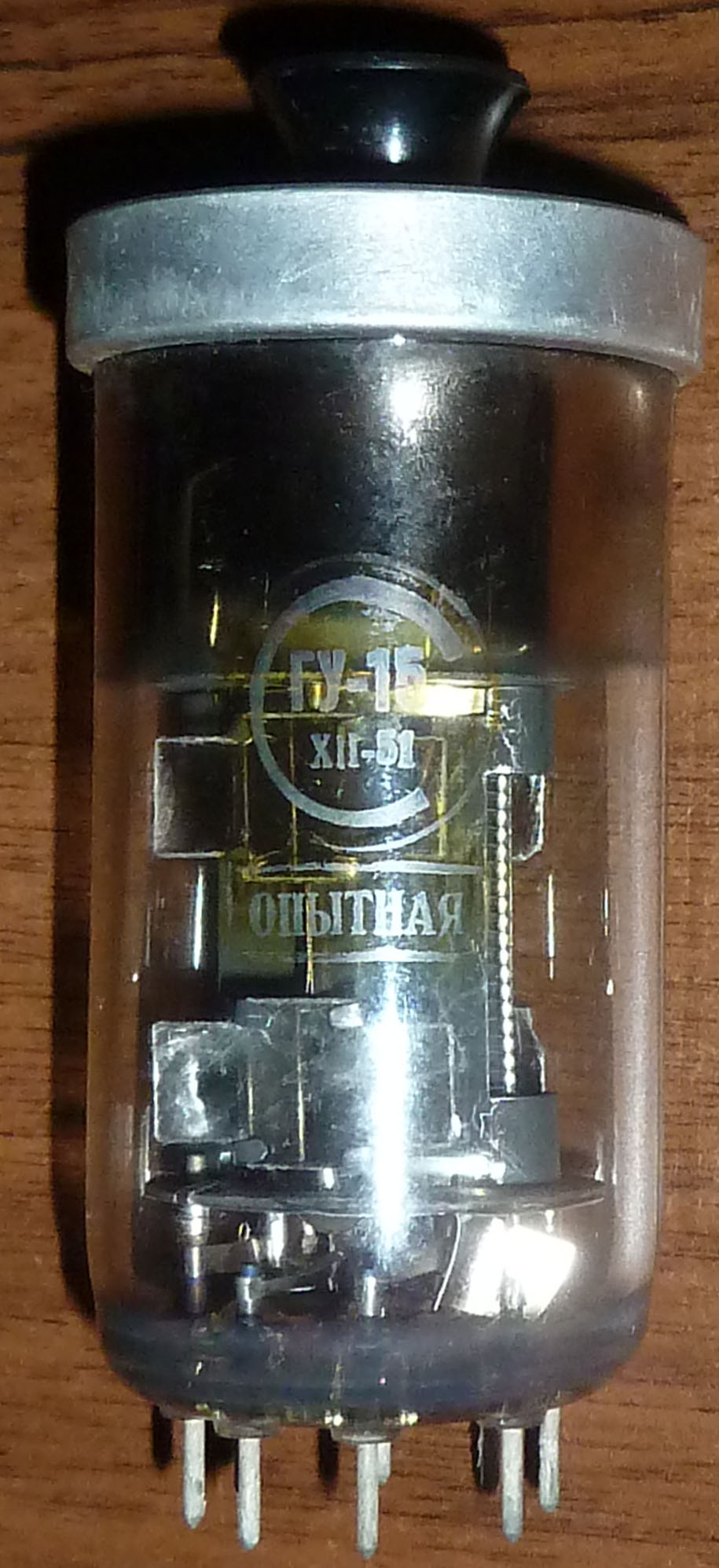

    ГУ-15
    Из ранних, опытная. Что непонятно: если, как то у Бройде сказано, этот прибор выпускался под обозначением П-15, а ГУ-15 новое обозначений, то откуда ГУ-15 опытная?
    Интересно, что обозначение нанесено на жёлтый подслой, частый на кварцевых резонаторах, но довольно редкий на ЭВП.


    Вложения:

    • P1050198.JPG
      Размер файла:
      234,1 КБ
      Просмотров:
      672
    Entladung, 2 сен 2012
    #3701
    suslox нравится это.
  2. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    желтый подслой действительно необычен. может это только потому что лампа опытная?

    suslox, 2 сен 2012
    #3702
  3. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Похоже, что так. Я пересмотрел светлановские приборы, выпущенные около 51 г., не являющиеся опытными. Нигде такого не увидел.

    Entladung, 2 сен 2012
    #3703
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    миниатюрный американский газоразрядный индикатор типа NL-941-S. отображает символы "+" и "-" :

    спереди:
    [​IMG]

    сзади:
    [​IMG]

    символ "+":
    [​IMG]

    символ "-":
    [​IMG]

    suslox, 6 сен 2012
    #3704
    St2Ra3nn8ik и klapaucy нравится это.
  5. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Да, конечно.

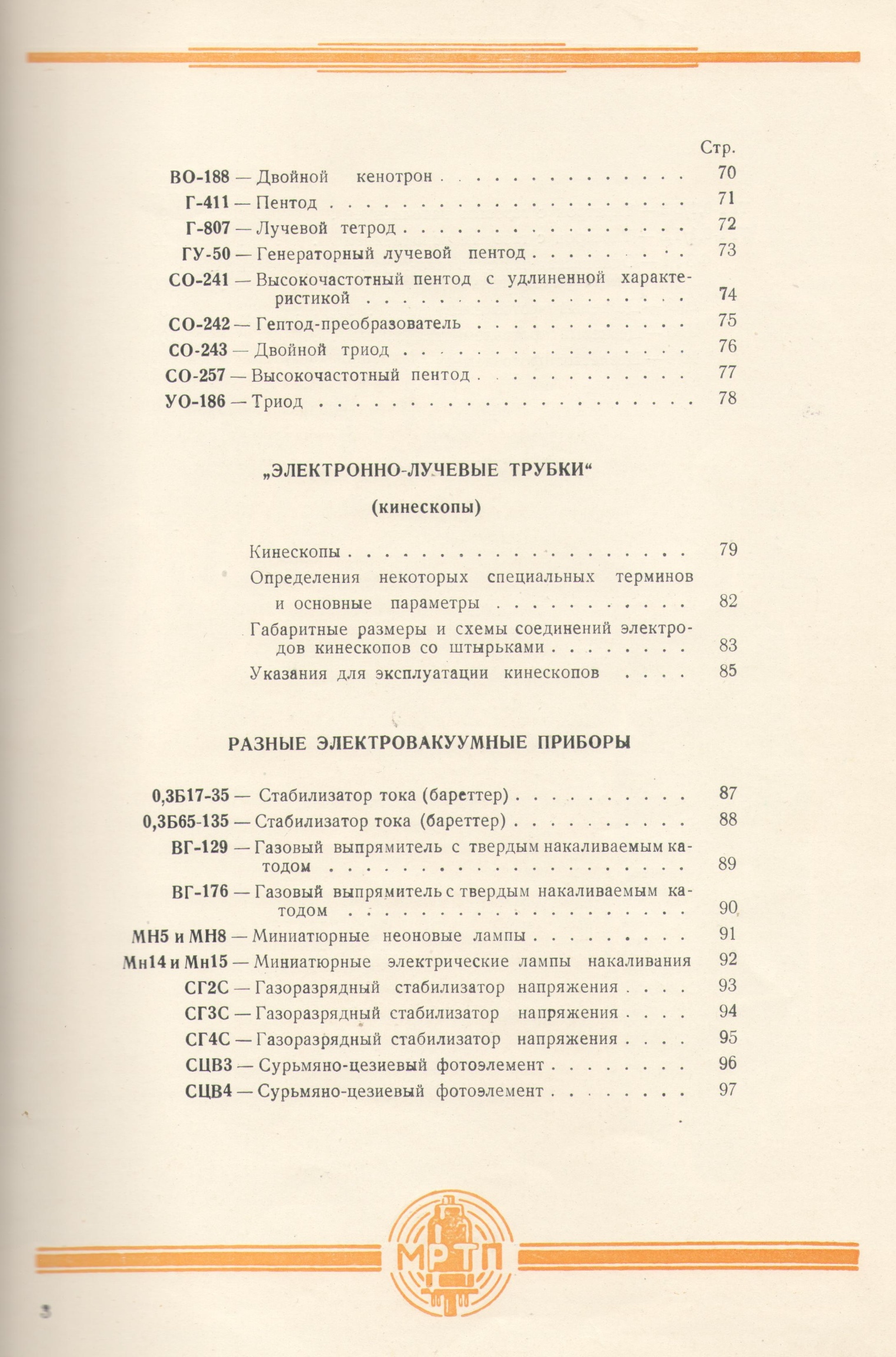

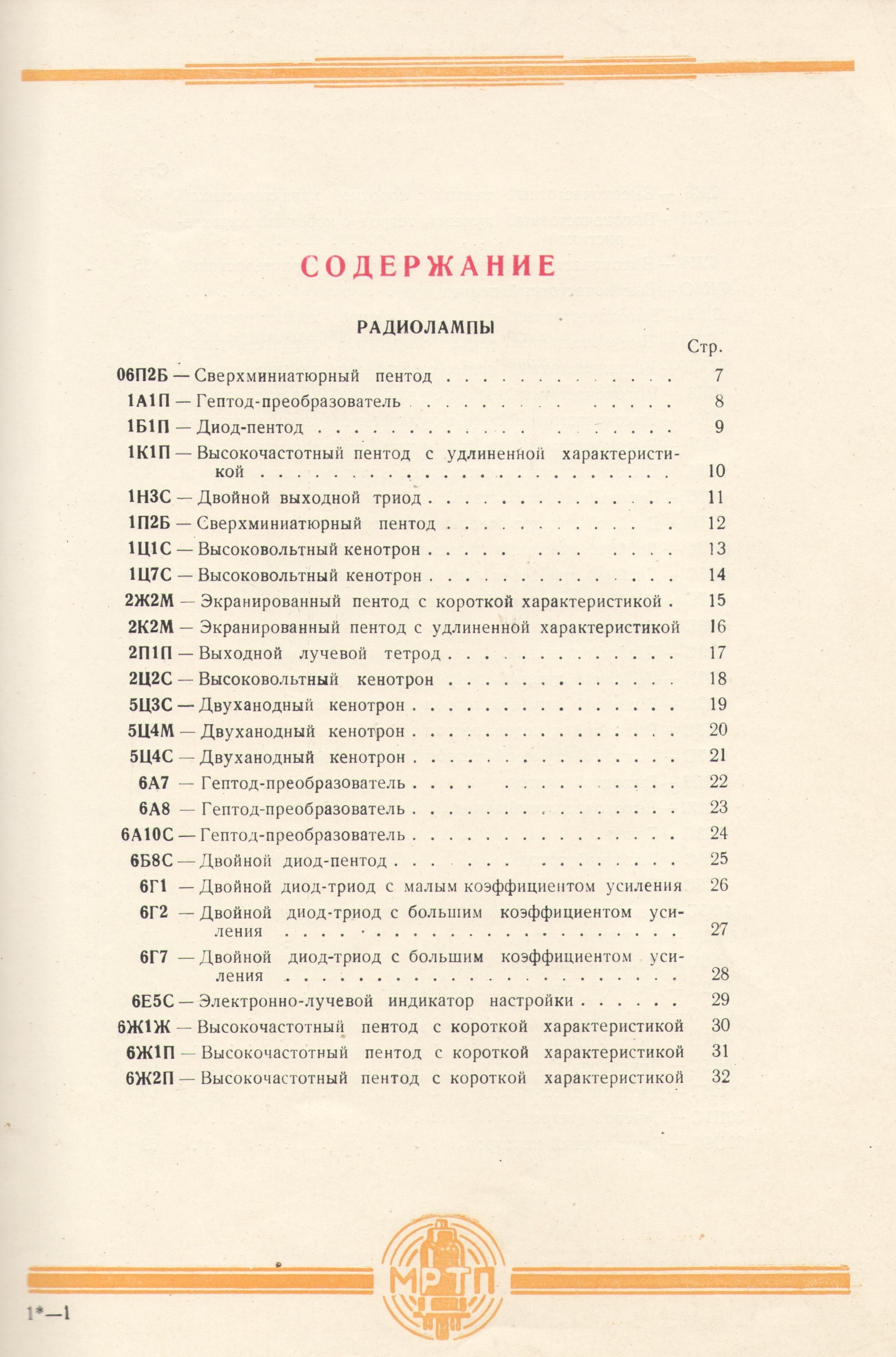

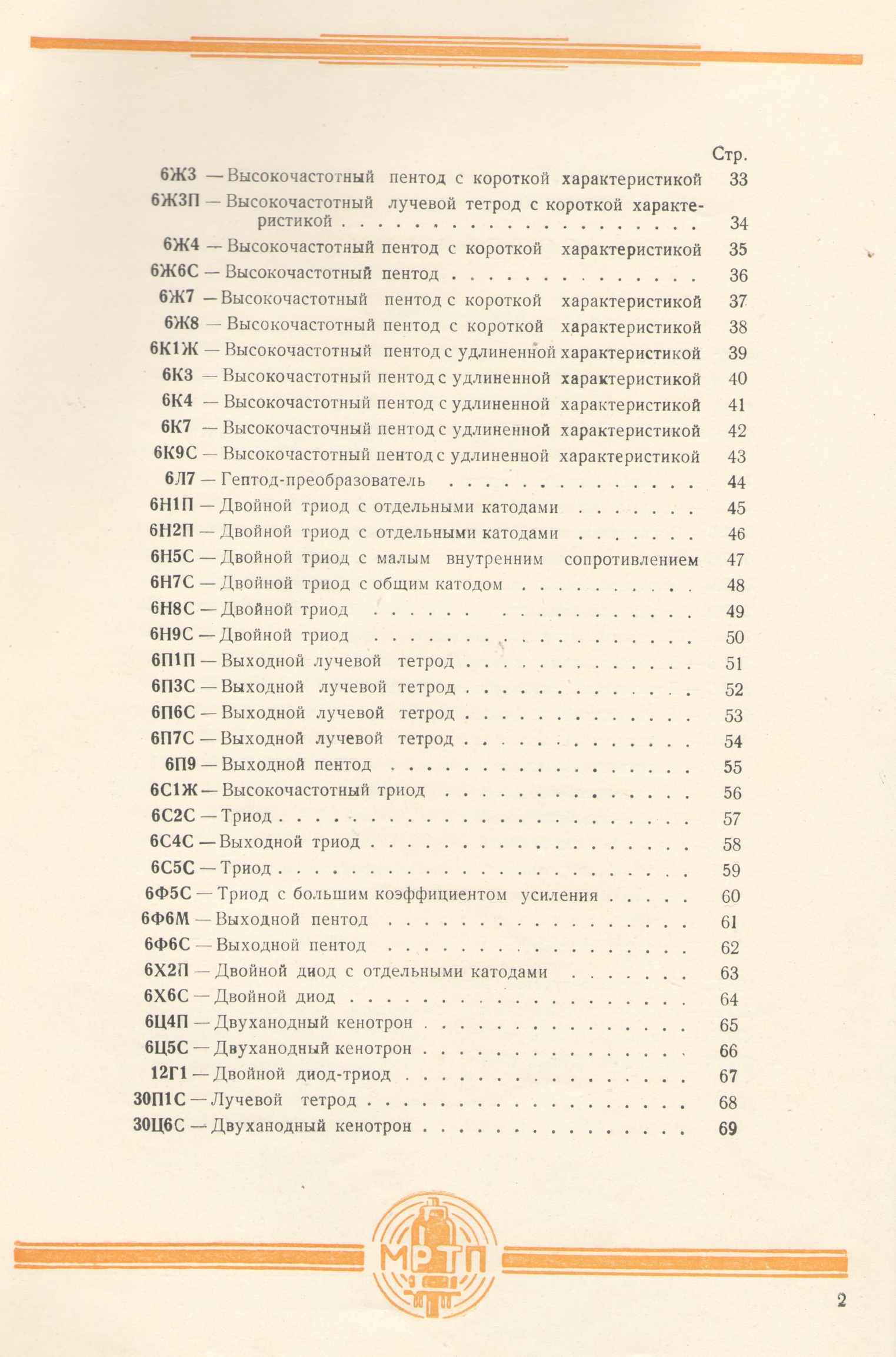

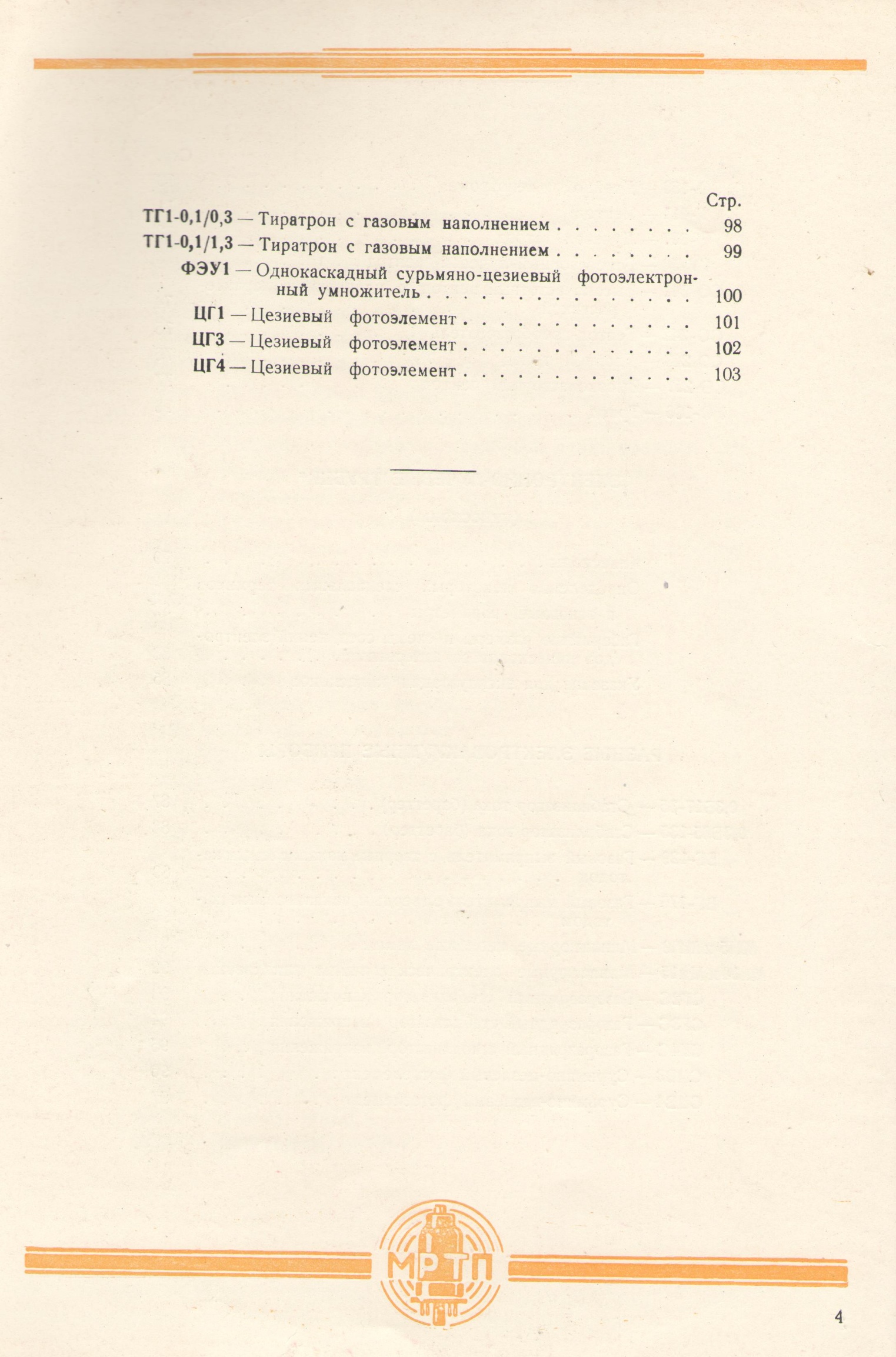

    каталог 1954.jpg каталог 1954 001.jpg каталог 1954 002.jpg каталог 1954 003.jpg

    klapaucy, 7 сен 2012
    #3705
    sseg нравится это.
  6. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

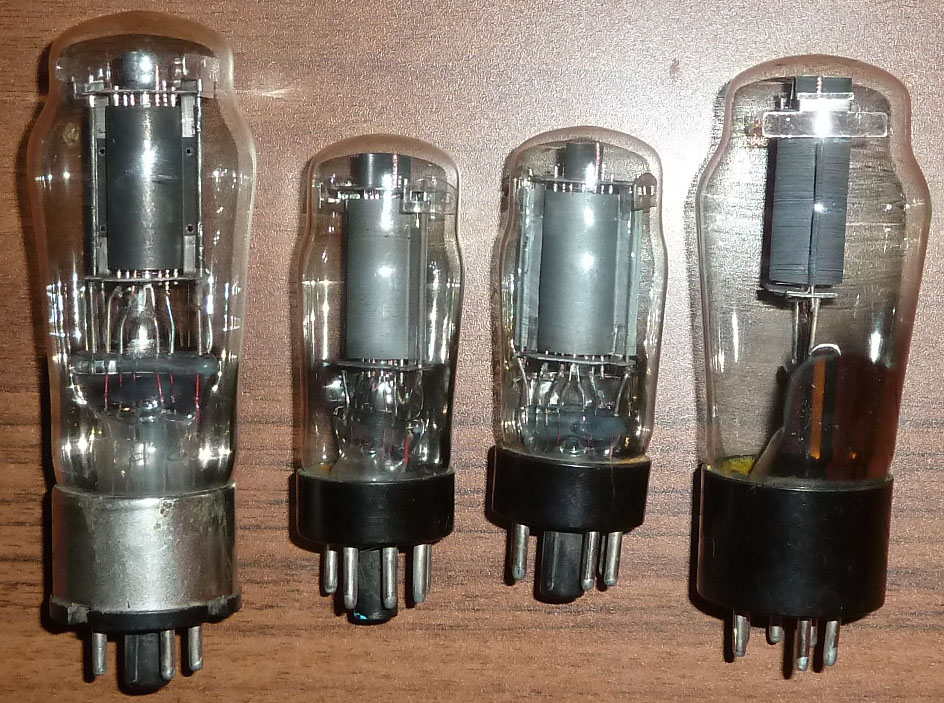

    Сегодня подвернулась пара 6Ф6М. И хоть есть такая у меня, но не смог сдержаться;).
    Для сравнения слева довоенная 6Ф6С, справа послевоенная 6Ф6С. Видно, что хотя послевоенная лампа несколько меньше довоенной, но обе гораздо крупнее, чем 6Ф6М. Причём арматура всех приборов одинакова, а у обоих 6Ф6С аноды ещё и чернёные (карбонизированные).


    Вложения:

    • P1050689.JPG
      Размер файла:
      236,1 КБ
      Просмотров:
      656
    Entladung, 9 сен 2012
    #3706
  7. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

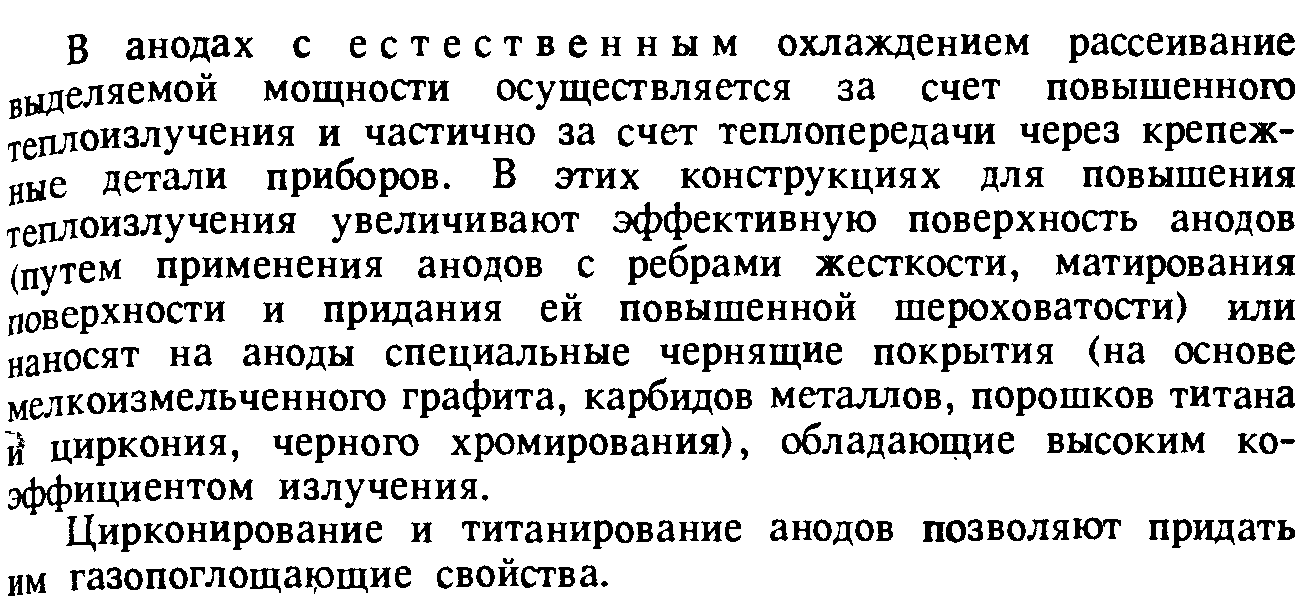

    Самым первым способом был именно этот. Позднее и другие.


    Вложения:

    • 1.gif
      Размер файла:
      32,4 КБ
      Просмотров:
      807
    Entladung, 9 сен 2012
    #3707
    silverray нравится это.
  8. mutabor

    mutabor Пользователь

    Сообщения:
    53
    Симпатии:
    41
    Баллы:
    18
    Пол:
    Мужской
    Интересный порой штуки просто так на земле валяются… Если мне не изменяет память, это одна из наших первых генераторных ламп. Фото не моё, я уже написал автору с просьбой забрать, если она там ещё лежит:
    [​IMG]

    mutabor, 12 сен 2012
    #3708
    St2Ra3nn8ik нравится это.
  9. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    ГУ-4. Да уж, неплохая свалка...

    klapaucy, 12 сен 2012
    #3709
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ну надо же, какие штуки просто так валяются) от такой бы и я не отказался в коллекцию)

    suslox, 12 сен 2012
    #3710
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    некий странный ВЛИ с торцевым обзором, отображающий небольшой светящийся кружочек. никаких надписей на баллоне нету. разрабатывался скорее как единичный индикатор в пульты, щиты и тд. хотя возможно, что их можно набрать в цифру или символ.

    внешний вид:
    [​IMG]

    включен:
    [​IMG]

    [​IMG]

    suslox, 13 сен 2012
    #3711
    St2Ra3nn8ik, mutabor и klapaucy нравится это.
  12. mutabor

    mutabor Пользователь

    Сообщения:
    53
    Симпатии:
    41
    Баллы:
    18
    Пол:
    Мужской
    Цвет свечения сильно напоминает обычную неонку. Видимо, этот индикатор и разрабатывался как "низковольтная неонка".

    mutabor, 13 сен 2012
    #3712
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    да видимо это так.

    Клапауций, а Вы бы не могли посмотреть, есть ли подобный ВЛИ в многотомном справочнике по индикаторам:)

    suslox, 13 сен 2012
    #3713
  14. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Сообщения:
    1.338
    Симпатии:
    678
    Баллы:
    113
    Адрес:
    плн. Земля
    Похоже на то. Хоть и не в тему, но у меня, кстати, среди радиодеталей завалялась целая коробка советских светодиодов в металлическом кропусе(кажется АЛ307). И они тоже светят "неоновым" светом.

    St2Ra3nn8ik, 13 сен 2012
    #3714
  15. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Глянул - нету такого

    klapaucy, 14 сен 2012
    #3715
  16. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    жаль...видимо индикатор совсем уж опытный, экспериментальный...

    suslox, 14 сен 2012
    #3716
  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    sseg
    о паспорт на к-352! спасибо!:)

    suslox, 14 сен 2012
    #3717
  18. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

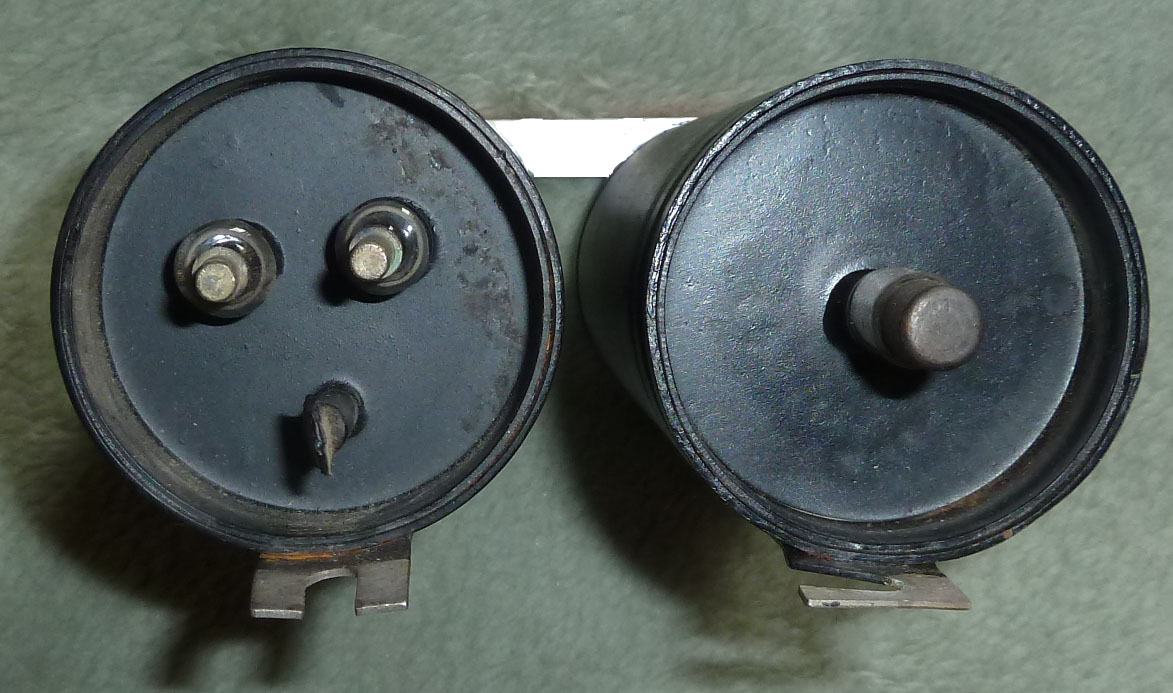

    Криптоновый тиратрон ТГ1-1.6/1.3

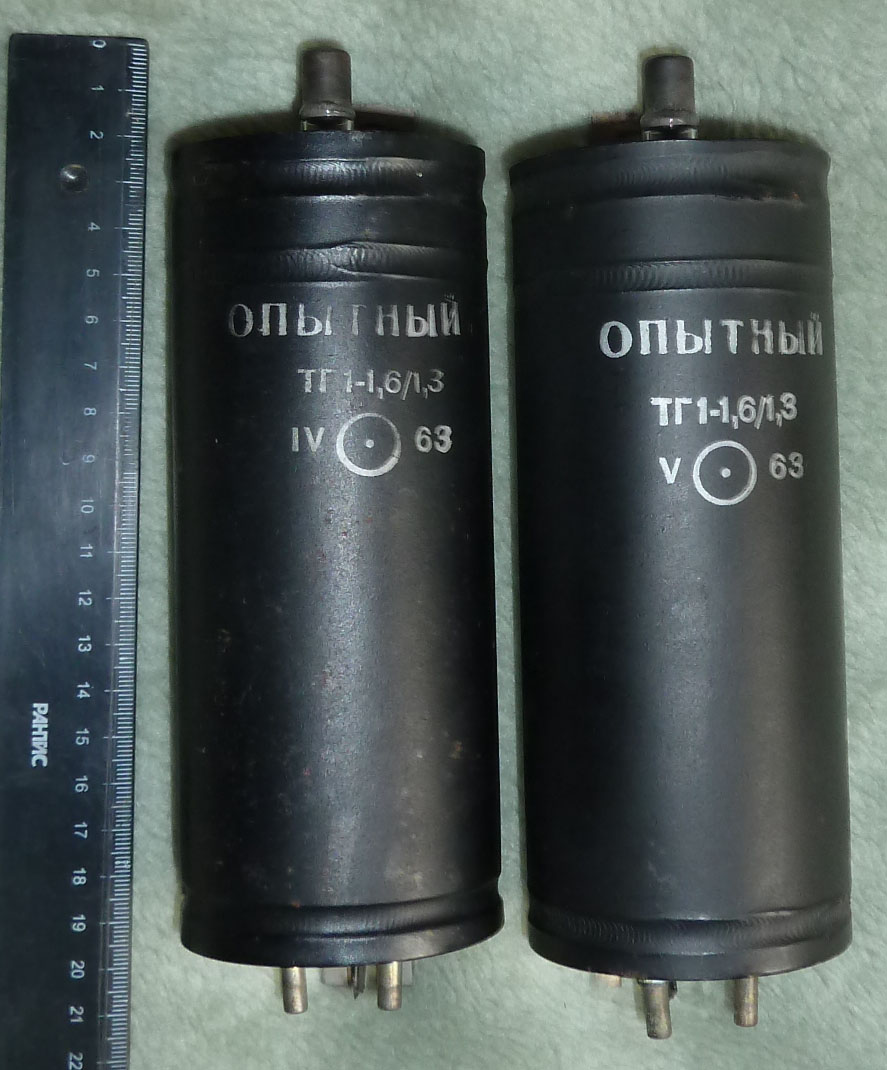

    Вероятная дата начала выпуска: P1050696.JPG

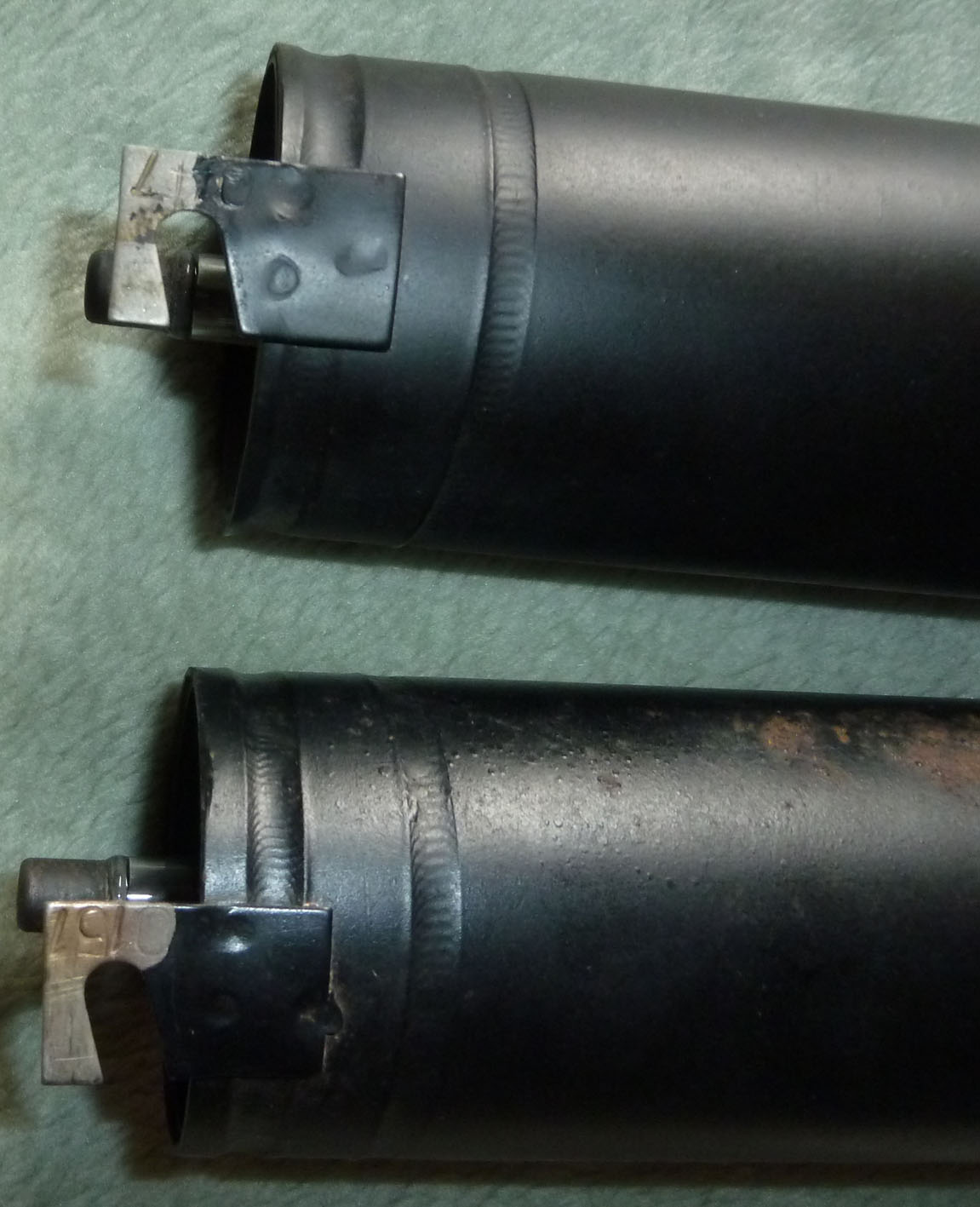

    На приборах видны номера: P1050694.JPG

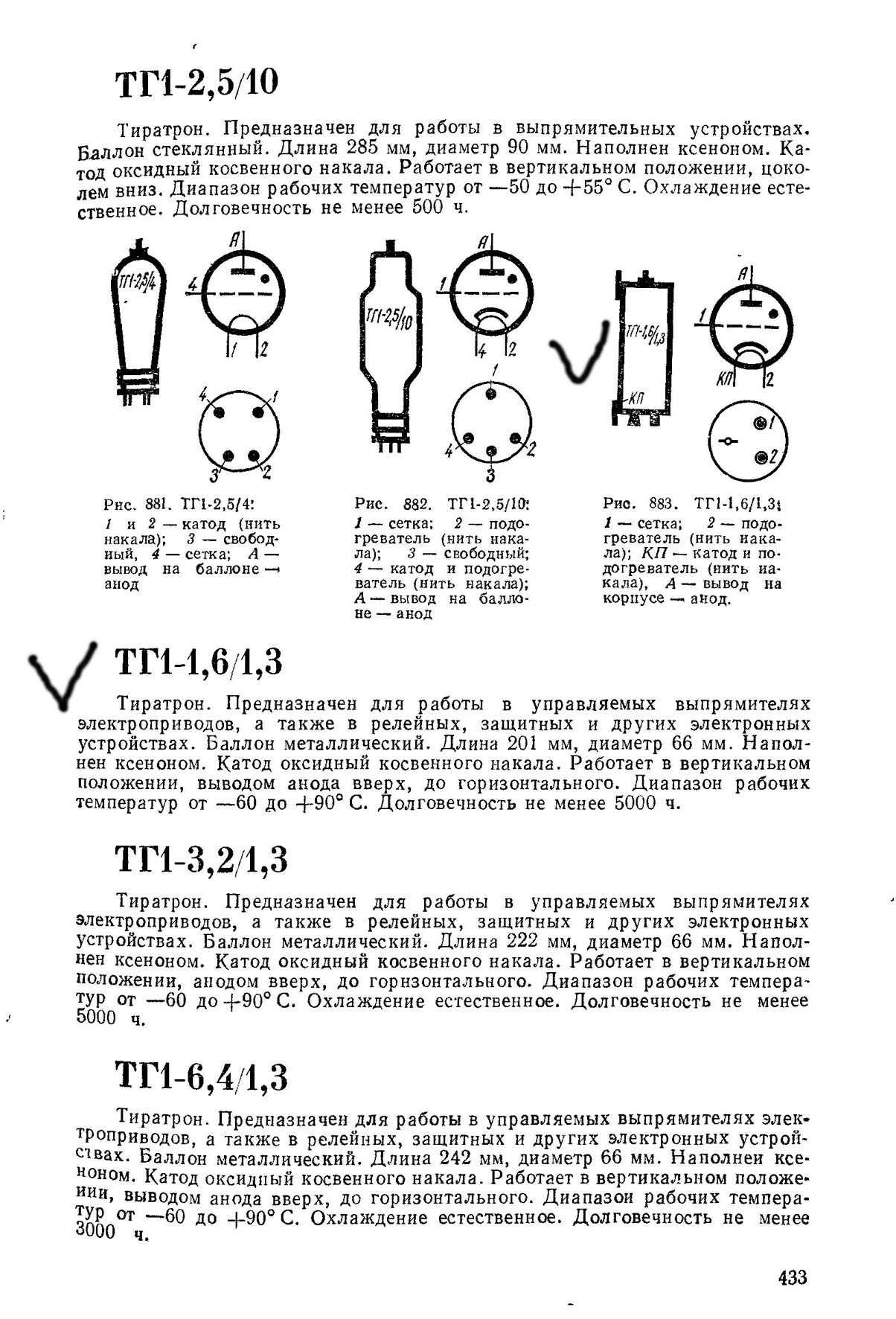

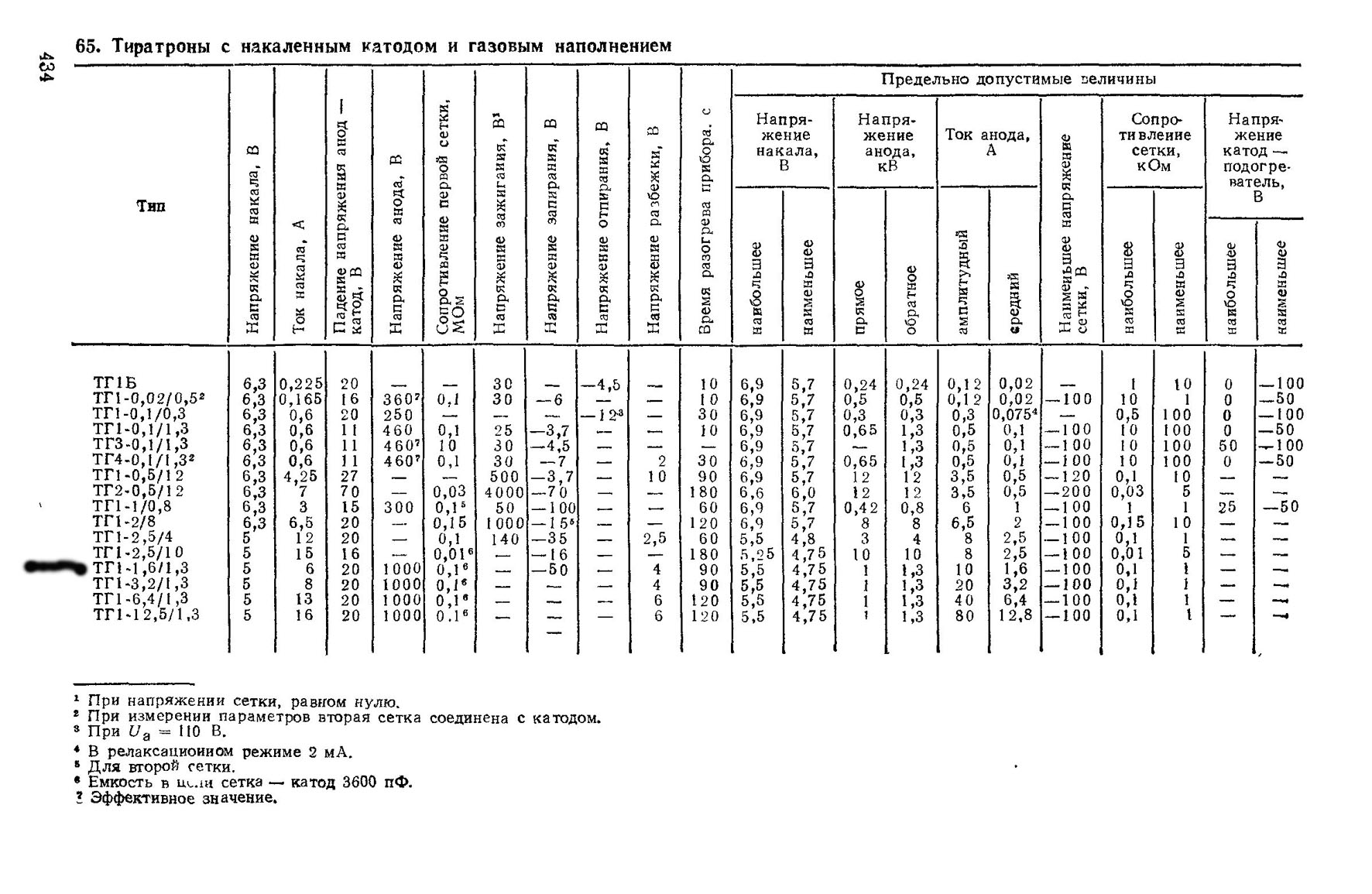

    Об этих тиратронах мало информации: p0433.jpg p0434.jpg


    Вложения:

    • P1050694.JPG
      Размер файла:
      158,3 КБ
      Просмотров:
      670
    • P1050695.JPG
      Размер файла:
      171,9 КБ
      Просмотров:
      680
    • p0433.jpg
      Размер файла:
      360 КБ
      Просмотров:
      757
    • p0434.jpg
      Размер файла:
      314,3 КБ
      Просмотров:
      806
    • P1050696.JPG
      Размер файла:
      155,8 КБ
      Просмотров:
      918
    Entladung, 15 сен 2012
    #3718
    mutabor, suslox и silverray нравится это.
  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    еще один интересный ВЛИ, но на этот раз с маркировкой: П298. Производство Рефлектор 1980г.
    отображает один светящийся прямоугольник стандартного бирюзового цвета свечения.
    скорее всего предназначался для применения в качестве единичного элемента индикации в пультах, щитах или неких табло.

    вид сбоку:
    [​IMG]

    вид спереди:
    [​IMG]

    включен:
    [​IMG]

    suslox, 16 сен 2012
    #3719
    klapaucy, St2Ra3nn8ik, mutabor и ещё 1-му нравится это.
  20. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    и еще один странный ВЛИ. Он подобен предыдущему П298, но оранжевого свечения. какая-либо маркировка отсутствует.

    внешний вид:
    [​IMG]

    включен:
    [​IMG]

    suslox, 18 сен 2012
    #3720
    klapaucy и St2Ra3nn8ik нравится это.
