Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 306 из 439
  1. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Я так думаю, лицензионная копия (за пиратство у Старшего Брата их бы тогда взгрели мама не горюй :) ).
    Чехи выпускали Т-54 по лицензии, вполне возможно, что и кенотрон понадобился...

    klapaucy, 30 июл 2015
    #6101
    ASPARTAME и suslox нравится это.
  2. AlexDark

    AlexDark Пользователь

    Сообщения:
    630
    Симпатии:
    174
    Баллы:
    43
    Адрес:
    Нальчик

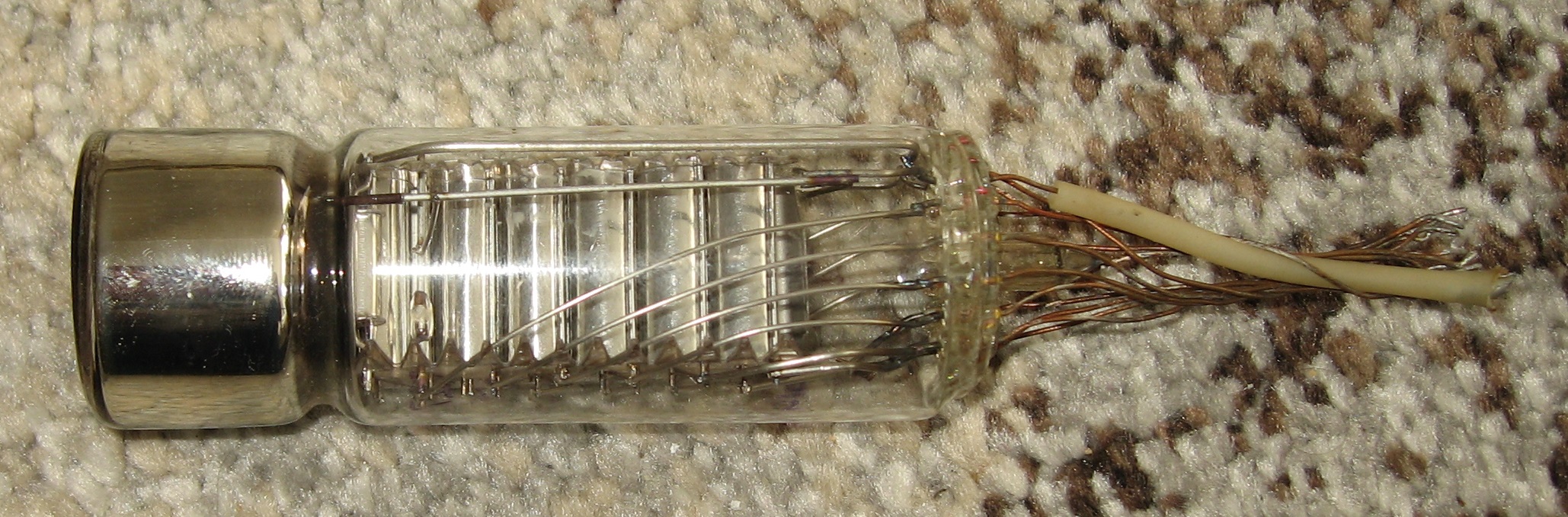

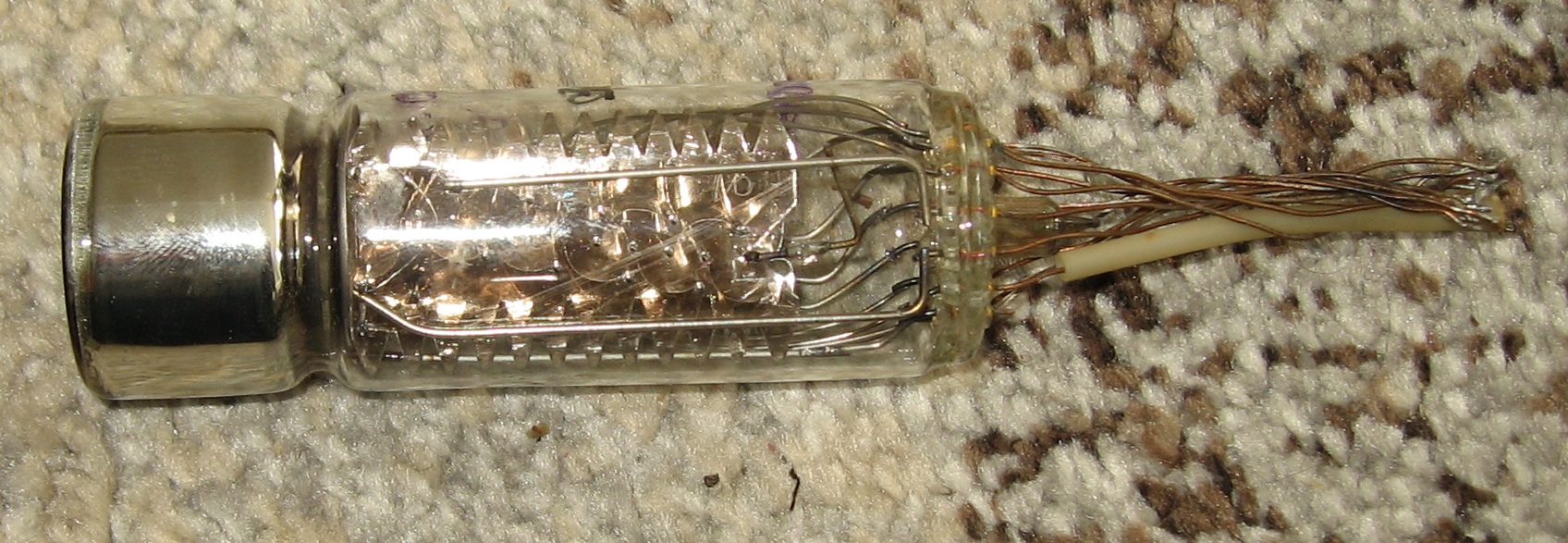

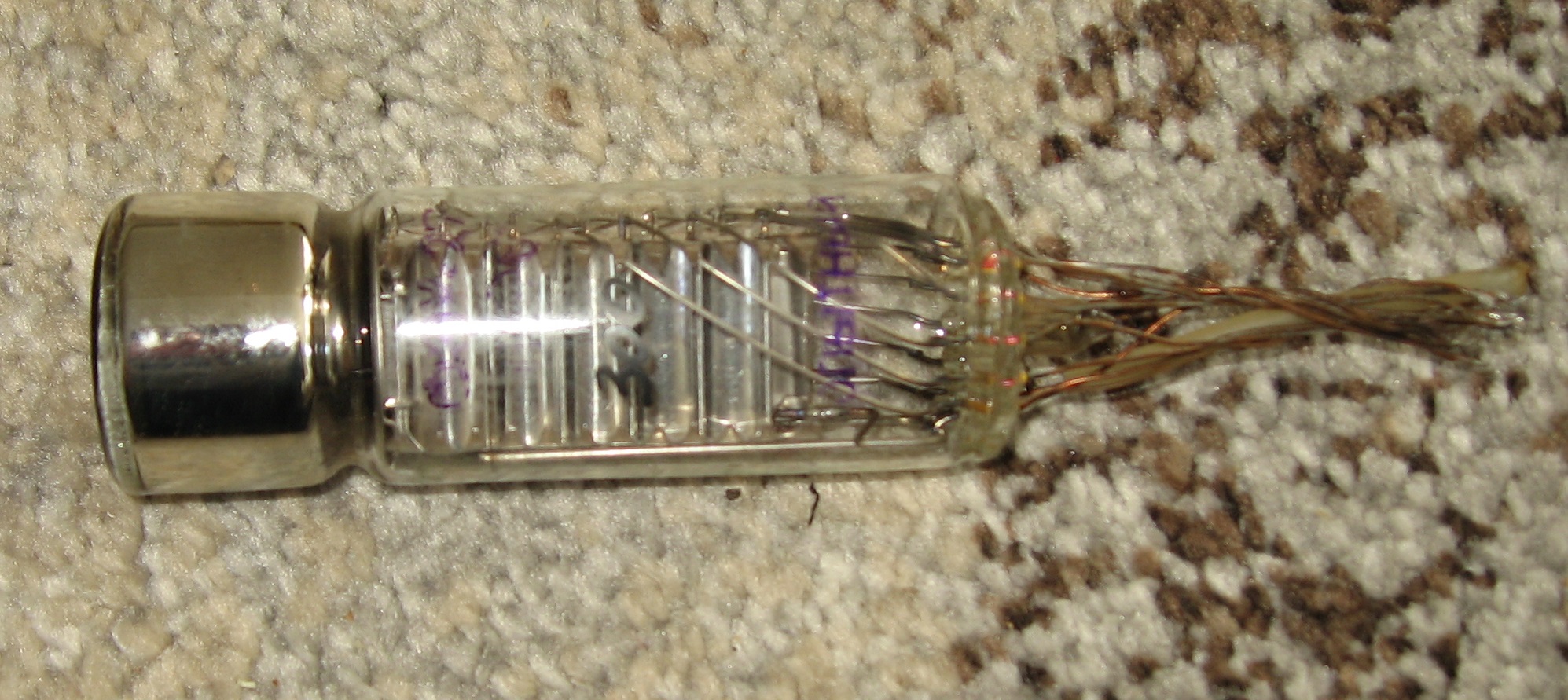

    Кто там хотел фотки 27-х?
    IMG_5910.JPG IMG_5911.JPG IMG_5912.JPG

    AlexDark, 30 июл 2015
    #6102
    retrotube, ASPARTAME, 1Ж24Б и 2 другим нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    эх, последняя чутка не в фокусе, но в любом случае - спасибо!
    какого года фэу кстати?

    suslox, 30 июл 2015
    #6103
  4. AlexDark

    AlexDark Пользователь

    Сообщения:
    630
    Симпатии:
    174
    Баллы:
    43
    Адрес:
    Нальчик
    Читается только первая цифра года - "6"

    AlexDark, 30 июл 2015
    #6104
  5. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Выводы не лужёные)

    1Ж24Б, 30 июл 2015
    #6105
  6. retrotube

    retrotube Пользователь

    Сообщения:
    73
    Симпатии:
    209
    Баллы:
    33
    Пол:
    Мужской
    -suslox
    -тип не указан на баллоне?
    не указан

    -можете сфоткать экран и крупно прожектора?
    по возможности позже


    -и если не трудно, не могли бы вы указать габариты прибора?
    Сейчас нет в доступности.
    Длина-750мм
    ................................................................................................................................................
    Новое старое.

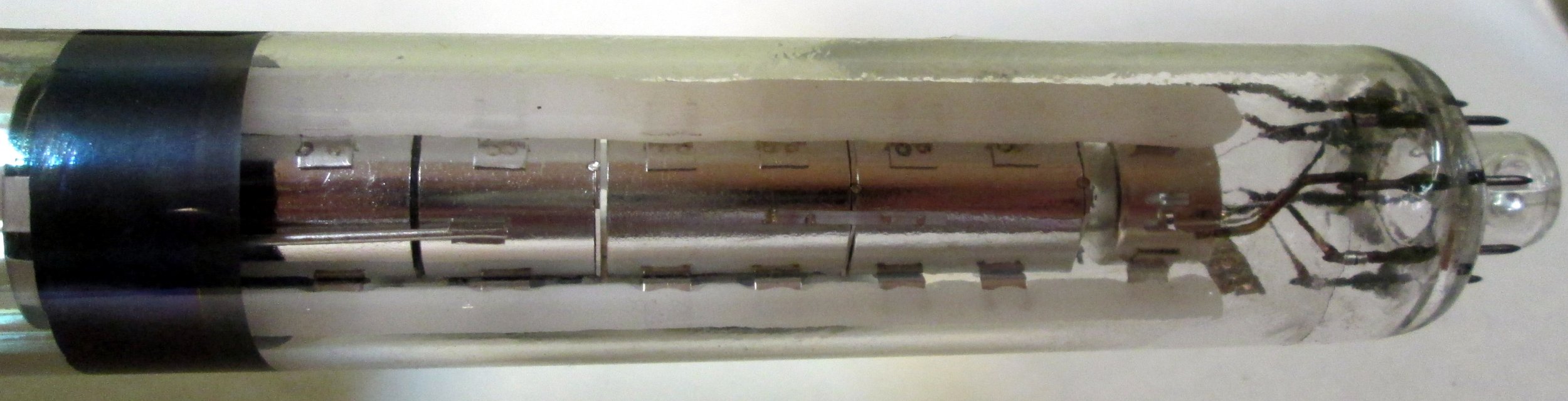

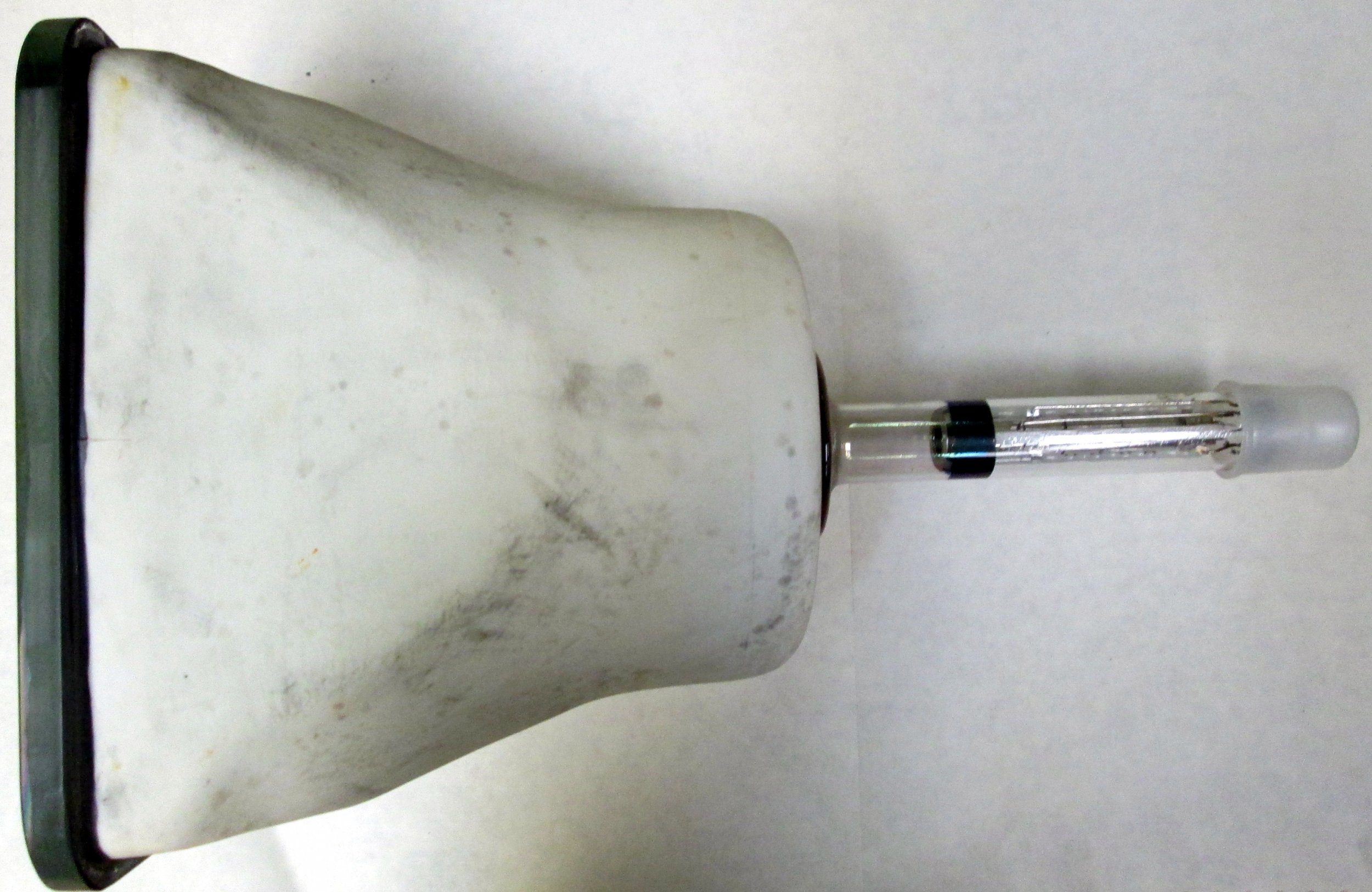

    31ЛН4 с некрашенным керамическим конусом.1984год.


    Вложения:

    • 31ЛН4_1.JPG
      Размер файла:
      496,6 КБ
      Просмотров:
      718
    • 31ЛН4_2.JPG
      Размер файла:
      211,6 КБ
      Просмотров:
      698
    Last edited: 31 июл 2015
    retrotube, 31 июл 2015
    #6106
    ASPARTAME нравится это.
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    данные фото несколько лет назад на оффтопе выкладывал Собиральщик. прибор подозрительно поход на показанный вами и имеет маркировку лим-1:

    [​IMG]

    [​IMG]

    suslox, 31 июл 2015
    #6107
    klapaucy, ASPARTAME, Упырь Болотный и ещё 1-му нравится это.
  8. retrotube

    retrotube Пользователь

    Сообщения:
    73
    Симпатии:
    209
    Баллы:
    33
    Пол:
    Мужской
    >...прибор подозрительно поход на показанный вами и имеет маркировку лим-1

    За фото спасибо.
    Про габариты он давал информацию?
    Этот ЭВП упакован по другому.
    Упаковка Собиральщика похоже для двух ЭВП.

    retrotube, 31 июл 2015
    #6108
  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    нет, никакой информации по прибору не имеется.
    и вообще насколько я помню из разговоров с ним, это также не его прибор, а то ли он где-то мимоходом зафоткал, либо ему прислал эти фотки кто-то еще...

    suslox, 31 июл 2015
    #6109
  10. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской

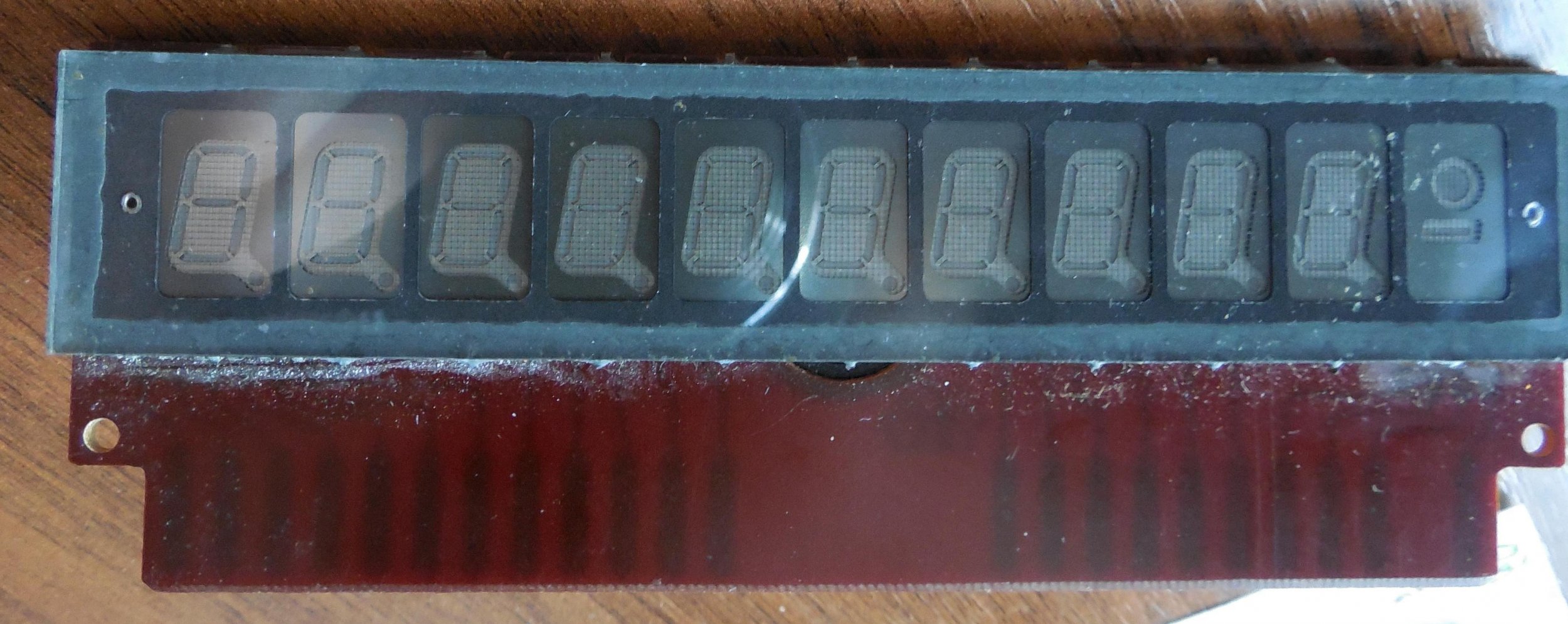

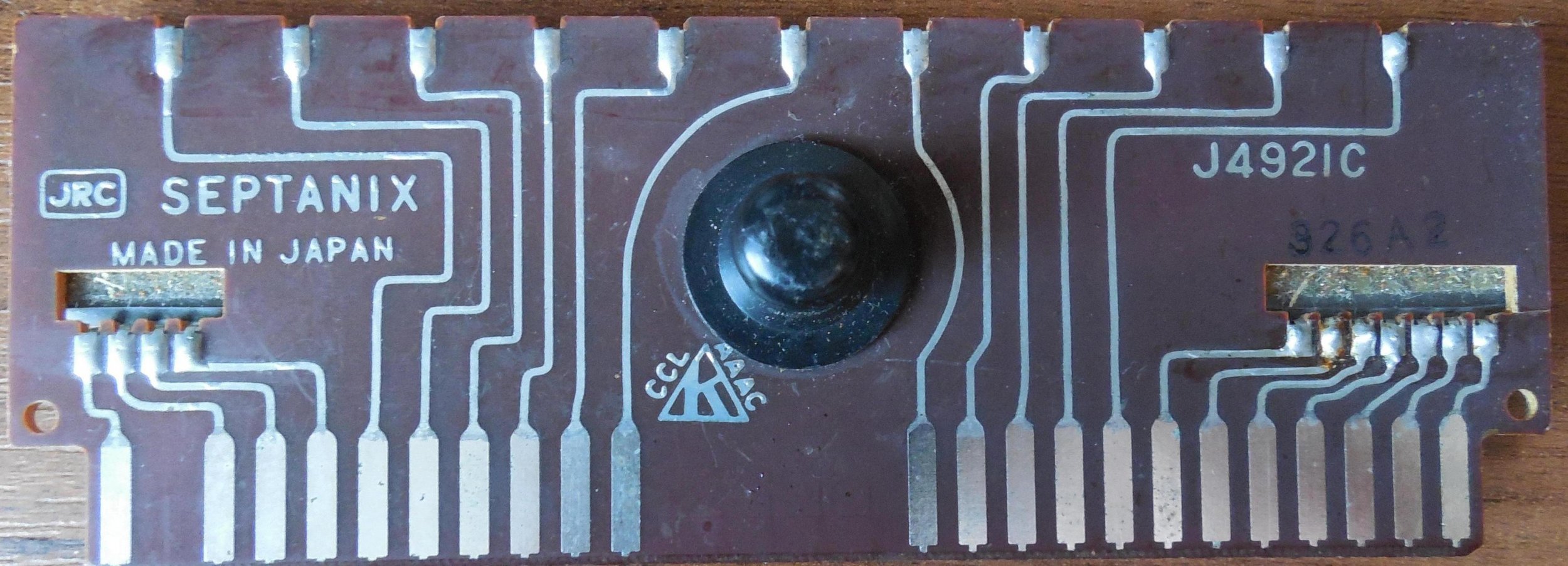

    Японский "панаплекс" - маркировка "Septanix J4921C". Индикатор приклеен к гетинаксовой печатной плате, и в таком виде вставлялся в разъём. Откуда он не знаю, случайно обнаружил в куче хлама на рынке.Из интересного - гетинакс почти идентичен советскому :confused:
    DSCN2201.jpg DSCN2204.jpg
    Индикатор рабочий (на стекле отражение объектива фотоаппарата).

    1Ж24Б, 1 авг 2015
    #6110
    retrotube, suslox и ASPARTAME нравится это.
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    очень интересные рентгенки, поздравляю!
    по ссылкам страницы с чертежами развернуть крупно невозможно, а значит размеры не узнать.
    ты не мог бы указать габариты 0, 00002БС2-W? мне она понравилась больше всего)

    Septanix - это похоже маркетинговое название изделия или линейки, а производитель JRC, но я никогда не слышал, чтобы эта фирма имела отношение к ЭВП, очень подозреваю, что сама лампа сделана кем-то другим. вот если бы ее можно было отпаять от платы и посмотреть, написано ли что на нижнем стекле самого индикатора...

    включали?

    suslox, 1 авг 2015
    #6111
  12. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Индикатор держится на клею, поэтому маркировку не увидим.
    Тестировал подключением через резистор источника на 200 В.

    1Ж24Б, 1 авг 2015
    #6112
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    Если принять, что с диаметром металлической части все так, как ты пишешь, то окно ну никак не можеть быть всего на 4 мм меньше, что хорошо видно по фото. плиз при возможности замерь все по-человечески...


    По просьбе и с разрешения пользователя "Российская Федерация" выкладываю его фотку резонансного разрядника РР506А, подключенного к источнику высокого напряжения.
    Прибор реально красиво светится глубоким синим , разряд как будто стекает с одного конусообразного электрода и натекает на противоположный :)

    [​IMG]

    Last edited: 2 авг 2015
    suslox, 2 авг 2015
    #6113
    mutabor, klapaucy, retrotube и 2 другим нравится это.
  14. ОхотниК

    ОхотниК Пользователь

    Сообщения:
    549
    Симпатии:
    78
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Самара
    Офигенно светится, ночник бы из такого)

    ОхотниК, 2 авг 2015
    #6114
    mutabor нравится это.
  15. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Интересно, какой ток в цепи ?

    1Ж24Б, 2 авг 2015
    #6115
  16. Российская Федерация

    Российская Федерация Пользователь

    Сообщения:
    506
    Симпатии:
    35
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва, Россия
    Всем привет! Ток на разряднике не помню, помню что запускали через дроссель и пускатель от осветителя на газоразрядной 250 Вт лампы. Что было крайне жёстко для этого разрядника, в нём даже немного подгорели острые кромки на резьбовой части...

    Российская Федерация, 2 авг 2015
    #6116
  17. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Ух, как забронзовели...

    Плохой контакт был ?

    1Ж24Б, 2 авг 2015
    #6117
  18. Российская Федерация

    Российская Федерация Пользователь

    Сообщения:
    506
    Симпатии:
    35
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва, Россия

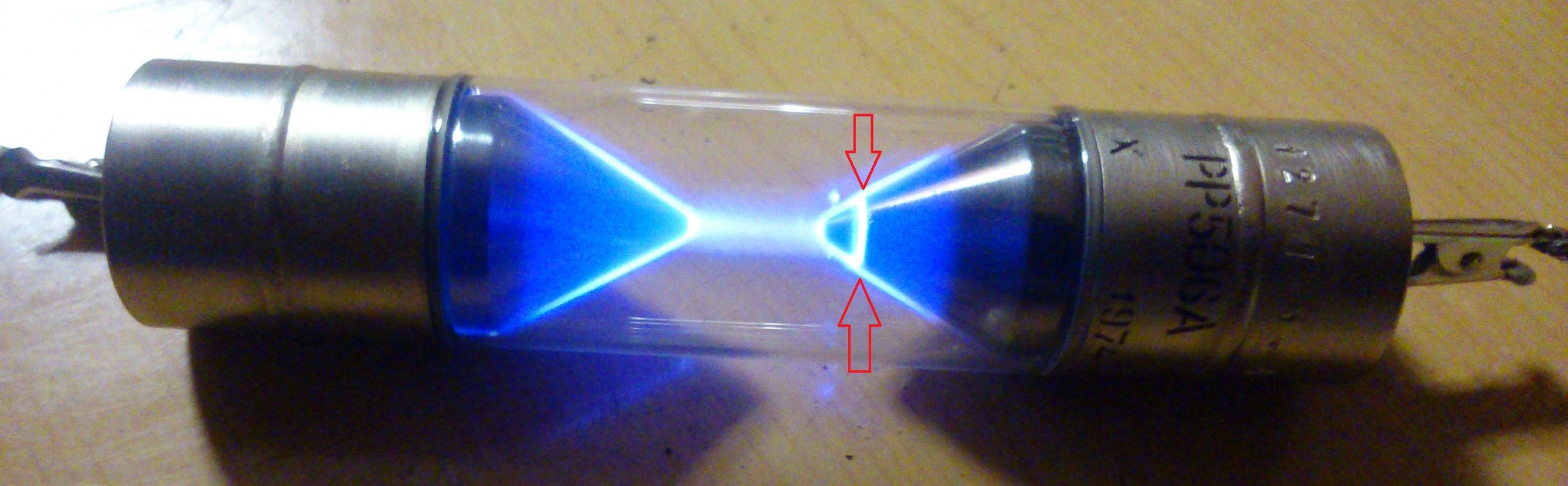

    Контакт был хороший, но дури было слишком много! я показал на фото где подгорело - там находятся острые кромки отверстия, куда ввинчивается кончик электрода...


    Вложения:

    • 5899980.jpg
      Размер файла:
      254,7 КБ
      Просмотров:
      739
    Российская Федерация, 2 авг 2015
    #6118
    mutabor, retrotube, suslox и ещё 1-му нравится это.
  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    весьма симпатичная лампочка: 6BK4C/6EL4A, RCA, США - регулирующий триод для высоковольтных стабилизаторов напряжения с номинальным рабочим напряжением порядка 24-27 кВ и рабочим током до 1.6 мА.
    по внутреннему устройству и по параметрам ну очень похожа на нашу 6С20С, хотя скорее наоборот - наша подобна этой импортной :)
    еще интересно, что на цоколь нанесено предупреждение о рентгеновском излучении, исходящем от лампы, а в даташите сказано, что уровень излучения 1.5 мР/ч.

    итак фотки:
    общий вид:
    [​IMG]

    предупреждение о рентгеновском излучении:
    [​IMG]

    вид на катодно-сеточный блок, виден катод косвенного накала и сетка:
    [​IMG]

    вид на "входное" отверстие в аноде:
    [​IMG]

    в пристежке к сообщению есть даташит на лампу.


    Вложения:

    • 6BK4C.pdf
      Размер файла:
      121,5 КБ
      Просмотров:
      305
    suslox, 3 авг 2015
    #6119
    mutabor, klapaucy, retrotube и 2 другим нравится это.
  20. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Интересно, на что способна "сестра" 6С20С - 6С40П ?

    1Ж24Б, 3 авг 2015
    #6120
