    мощно!
    у меня есть только ТР1-5/2 :)
    где применялись такие штуки?
    правда,что были еще мощнее и больше?

    suslox, 11 фев 2011
    #641
  2. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

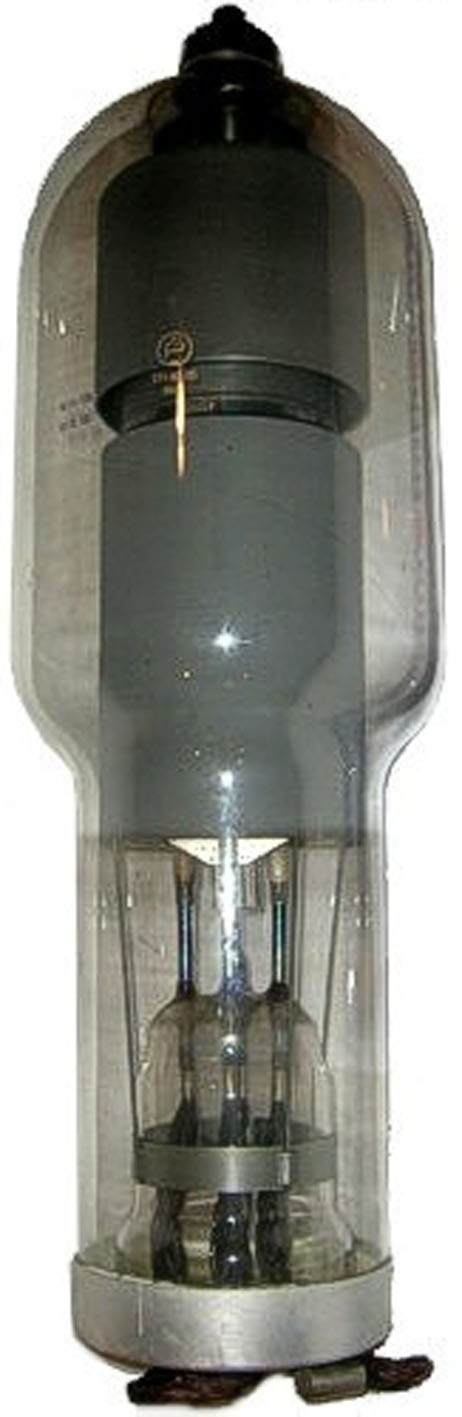

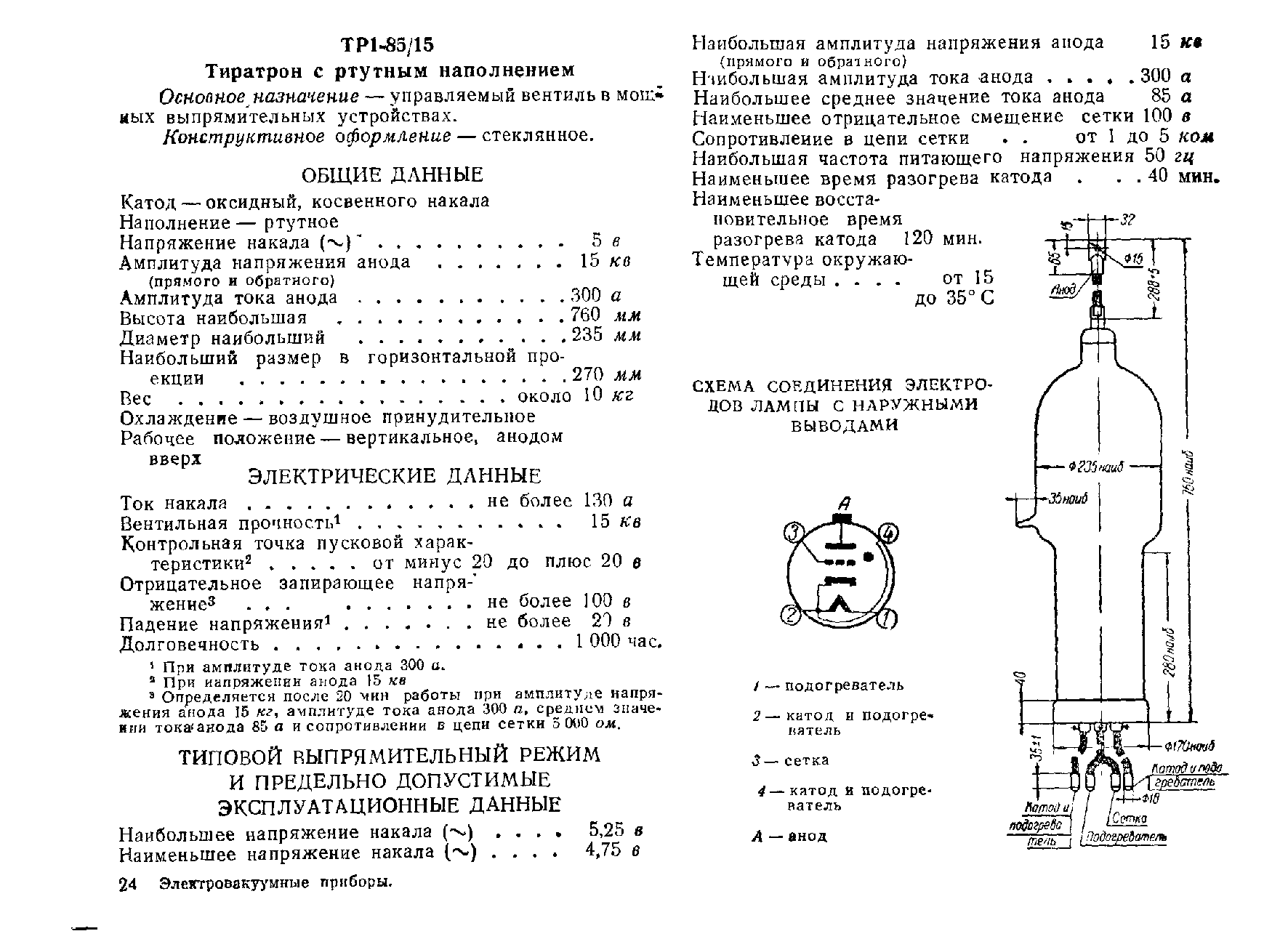

    Есть ещё ТР1-40/15 и ТР1-85/15. Образцами не располагаю.

    Применяются в регулируемых выпрямительных установках и в электроприводе. ТР1-85/15 среди прочего применялся в схеме поджига игнитронов выпрямительных установок первых электровозов переменного тока.


    Вложения:

    • 85_15.jpg
      Размер файла:
      78,1 КБ
      Просмотров:
      842
    • 85_15.gif
      Размер файла:
      60,7 КБ
      Просмотров:
      899
    Entladung, 11 фев 2011
    #642
  3. zrgzn

    zrgzn Дракон

    Сообщения:
    309
    Симпатии:
    140
    Баллы:
    43
    Адрес:
    Город-на-Болоте

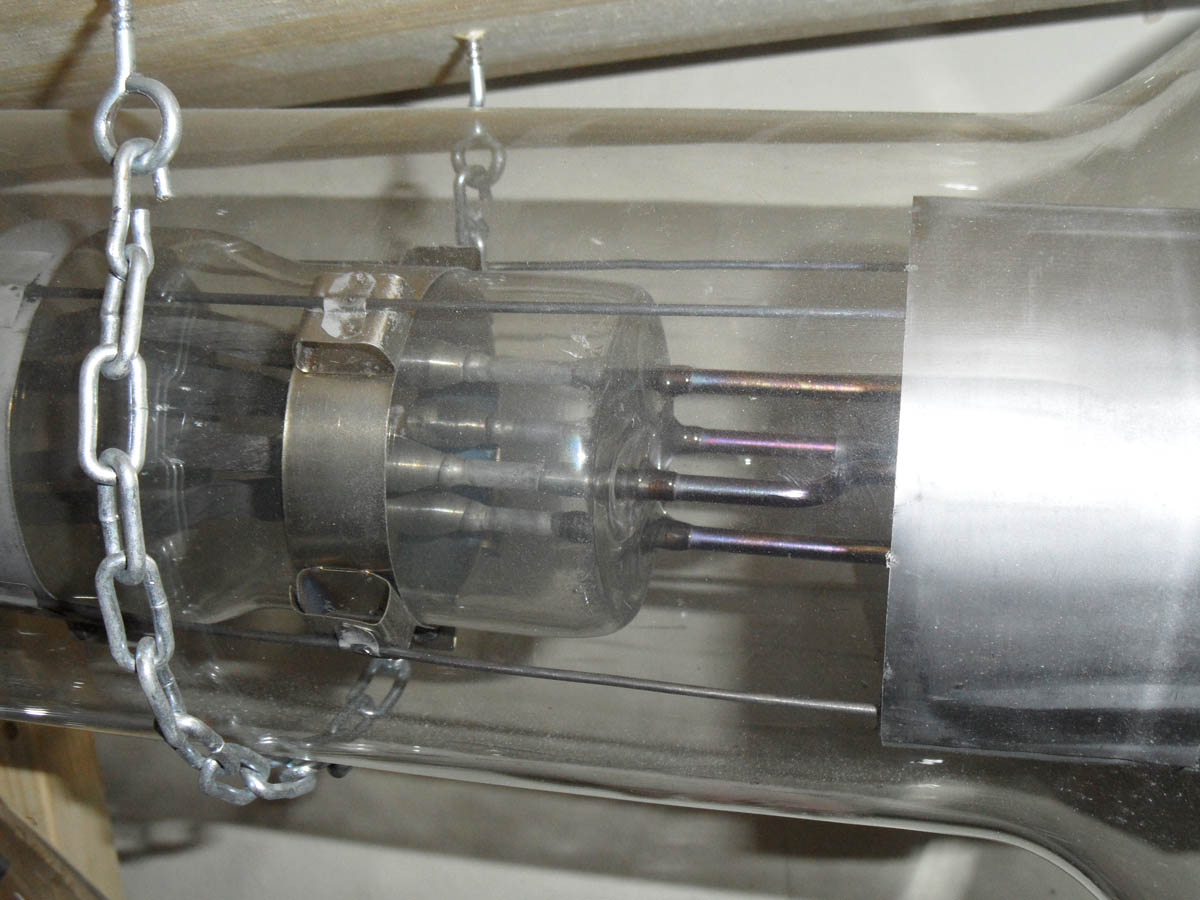

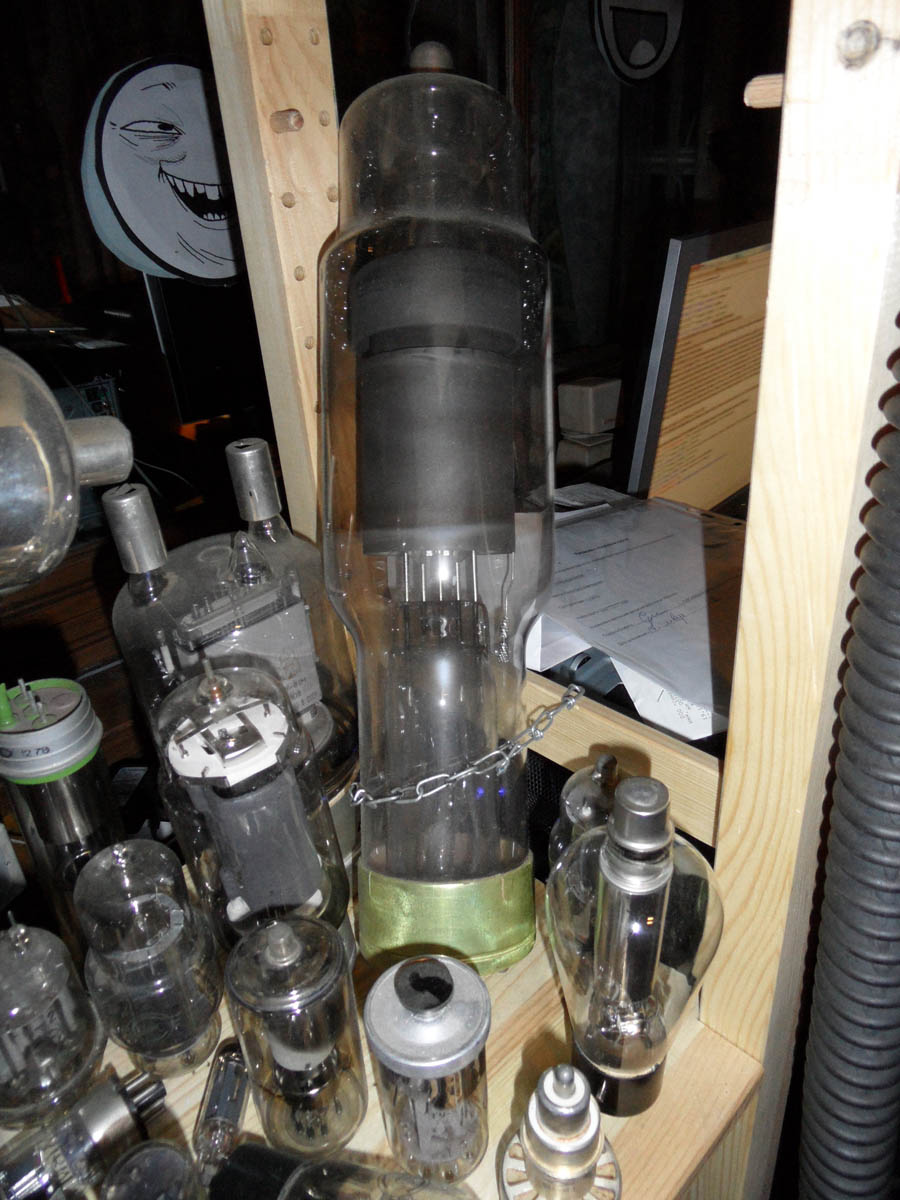

    Тут мистер Ионные Приборы всё выложил за меня, но, тем не менее, всё ж прикладываю снимок. Доставать его оттуда, где он стоит, для подробных съёмок лень, уж извиняюсь.

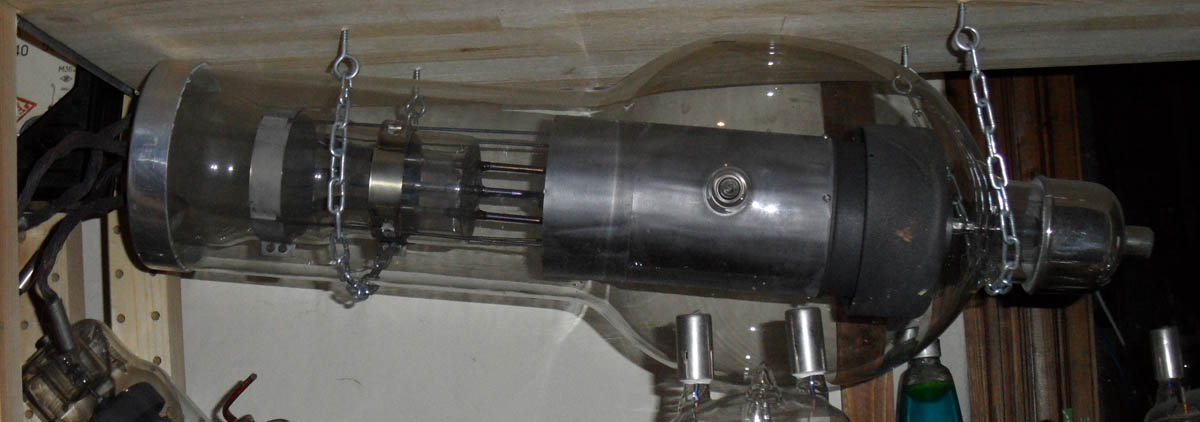

    Кстати, ещё - упомянутый ТР1-40/15.


    Вложения:

    • SAM_0292.JPG
      Размер файла:
      175,6 КБ
      Просмотров:
      950
    • SAM_0293.JPG
      Размер файла:
      78,6 КБ
      Просмотров:
      909
    • SAM_0296.JPG
      Размер файла:
      144,8 КБ
      Просмотров:
      851
    zrgzn, 11 фев 2011
    #643
  4. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

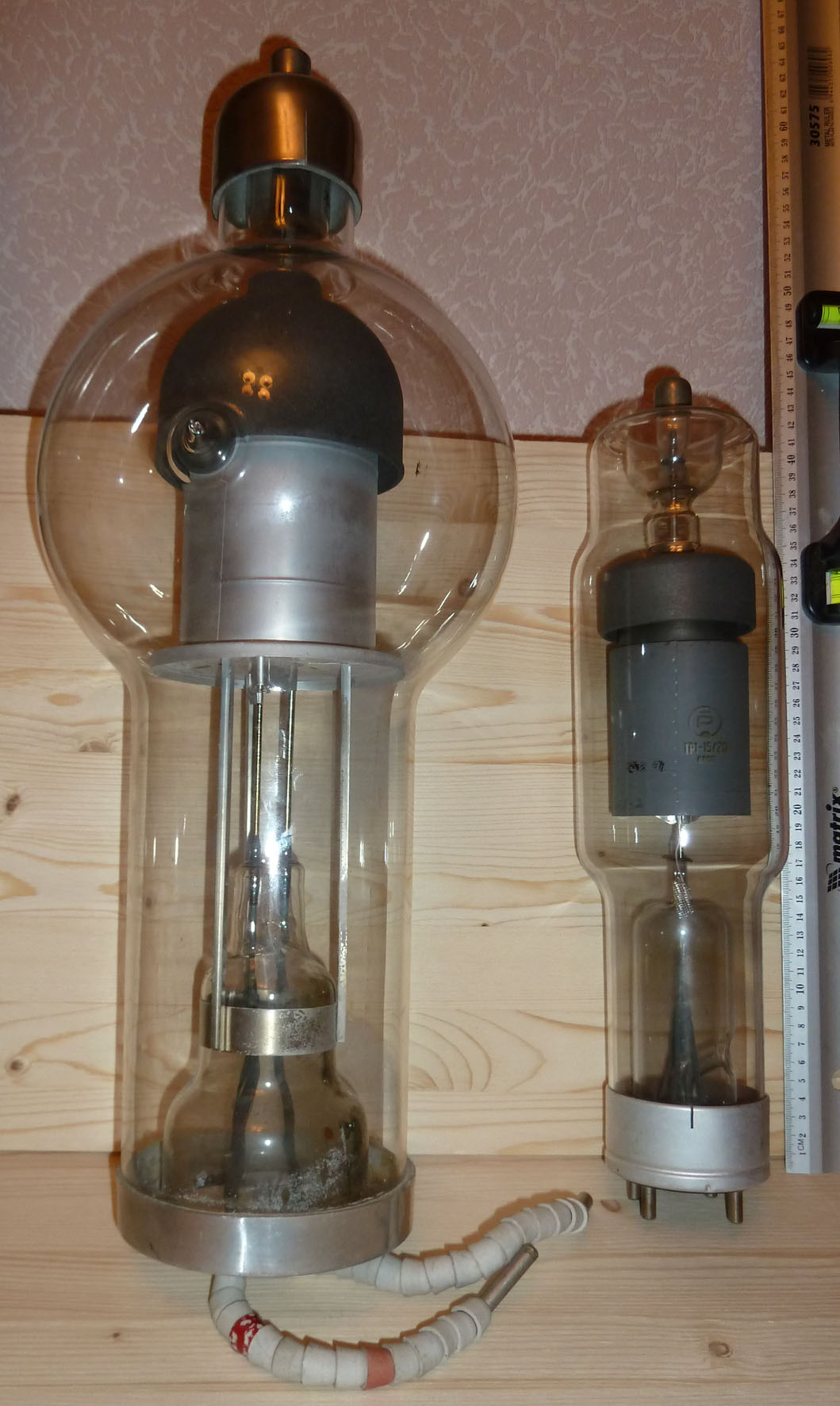

    Сравнение размеров ВГ-163 и ТР1-15/20.
    Мощность приборов (I a. и U обр.) одинаковы.


    ТР1-40/15 это ДА!!!


    Вложения:

    • 1.jpg
      Размер файла:
      230,4 КБ
      Просмотров:
      893
    Entladung, 11 фев 2011
    #644
  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    за счет чего достигнуто такое уменьшение размеров? за счет того,что первый газотрон, а второй - тиратрон?

    suslox, 11 фев 2011
    #645
  6. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Скорее более эффективный катод. Засчёт этого смогли снизить давление паров ртути. Напряжение обратного зажигания увеличилось.

    Entladung, 11 фев 2011
    #646
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

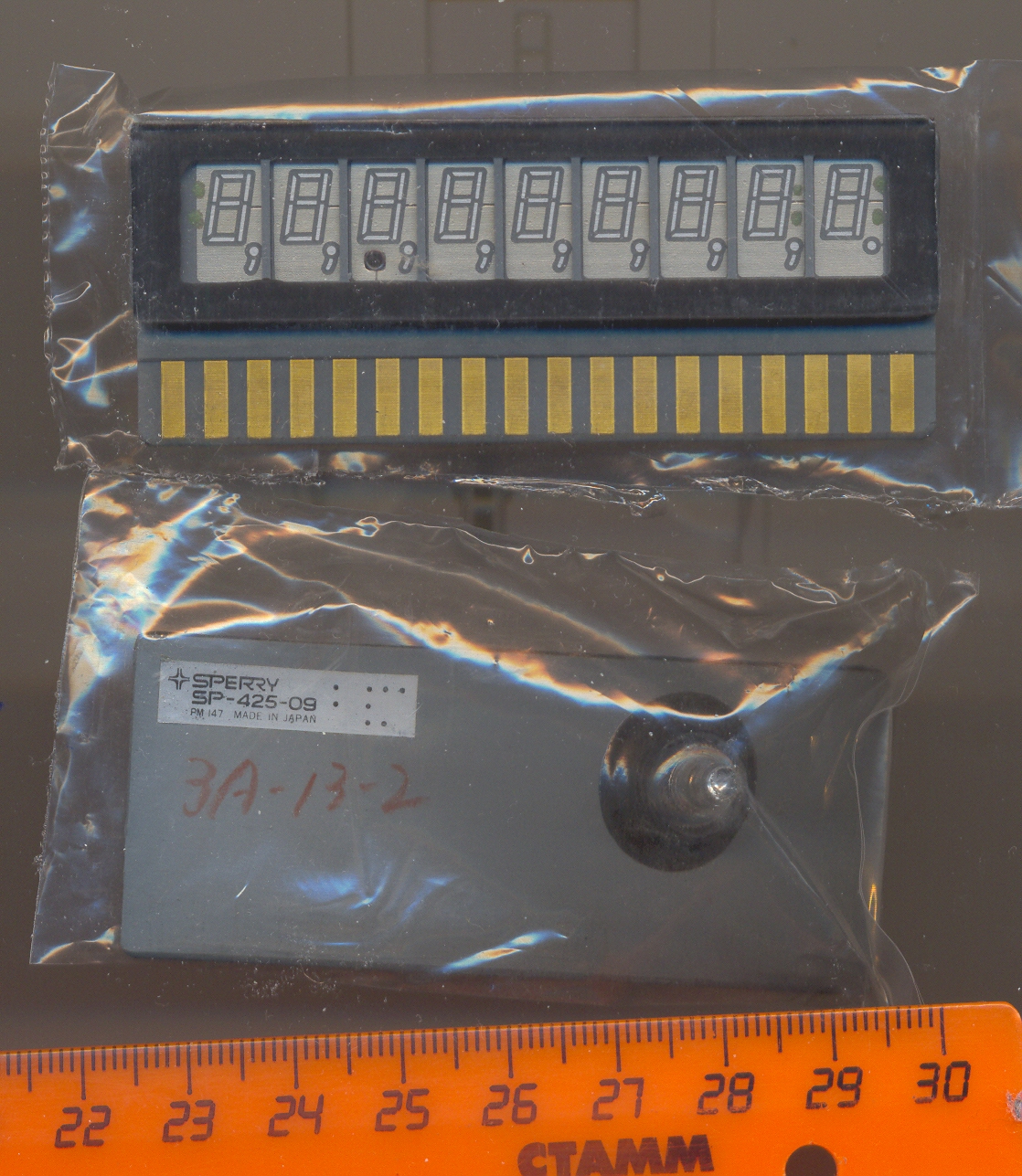

    выкладываю еще один панаплекс от SPERRY - SP-425-09.
    9 разрядов, точка+ запятая, выполнен на керамической пластине с напыленными контактами, образующими ножевой разъем.


    Вложения:

    suslox, 12 фев 2011
    #647
  8. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Вот тоже няки :D
    [​IMG]
    [​IMG]
    Механотрончики прикольные.

    собиральщик, 12 фев 2011
    #648
  9. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    О_о механотроны ?

    chem_kot, 12 фев 2011
    #649
  10. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Весёленькие штучки и на бредовые мысли наводят-типа электронно-механических модуляторов для звука :D

    собиральщик, 12 фев 2011
    #650
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    да это механотроны, но именно эти же два типа я постил гдето в начале темы))))
    круто выглядят вакуумные переменные кондеры ;)

    suslox, 12 фев 2011
    #651
  12. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Так их больше и нет :)

    собиральщик, 12 фев 2011
    #652
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :p :p :p только пару дней назад наблюдал как их на работе устанавливали в некие вч блоки)

    suslox, 12 фев 2011
    #653
  14. laser-man

    laser-man Пользователь

    Сообщения:
    60
    Симпатии:
    1
    Баллы:
    8
    Адрес:
    Калуга
    Интересно, а как достигается герметичность такого прибора :? ?
    Если я правильно понимаю у него должна быть некая крутилка снаружи внутрь :?

    laser-man, 12 фев 2011
    #654
  15. }|{B@N

    }|{B@N Пользователь

    Сообщения:
    79
    Симпатии:
    1
    Баллы:
    16
    может какой магнитный редуктор, как в водосчётчиках? :?: но тогда-бы ручечка отваливалась :)

    }|{B@N, 12 фев 2011
    #655
  16. laser-man

    laser-man Пользователь

    Сообщения:
    60
    Симпатии:
    1
    Баллы:
    8
    Адрес:
    Калуга
    Если кто помнит тему про линейку от светодиодного принтера:
    Вот удалось сфоткать линейку в работе.
    [​IMG]
    Видно каждый эмиттер. При подсчёте я ошибся тогда, оказывается их 64х3х26=4992!!
    Вот линзы крупным планом:
    [​IMG]
    Взгляд через линзы на чб лазерную печать:
    [​IMG]
    А над этим я с пол-часа бился, но получил таки проекцию от склейки.
    Это две 36 ваттные лампы дневного света, висящие у меня над столом.
    [​IMG]
    Так что это полноценные стеклянные линзы диаметром 1мм и длиной 7мм. Но торцы у них плоские. Так что у меня остаётся недопонимание того, как обеспечивается преломление в линзе и фокусное расстояние в 2мм..

    laser-man, 12 фев 2011
    #656
  17. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Без потерь, похоже, не обошлось.

    Entladung, 14 фев 2011
    #657
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    я тоже заметил..но вроде смогут восстановить) :)

    suslox, 14 фев 2011
    #658
  19. мирон

    мирон Пользователь

    Сообщения:
    781
    Симпатии:
    41
    Баллы:
    28
    "... это полноценные стеклянные линзы диаметром 1мм и длиной 7мм. Но торцы у них плоские. Так что у меня остаётся недопонимание того, как обеспечивается преломление в линзе и фокусное расстояние в 2мм.."

    Граданы? Если торцы-плоские, то ничего другого в голову не приходит.

    мирон, 14 фев 2011
    #659
  20. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

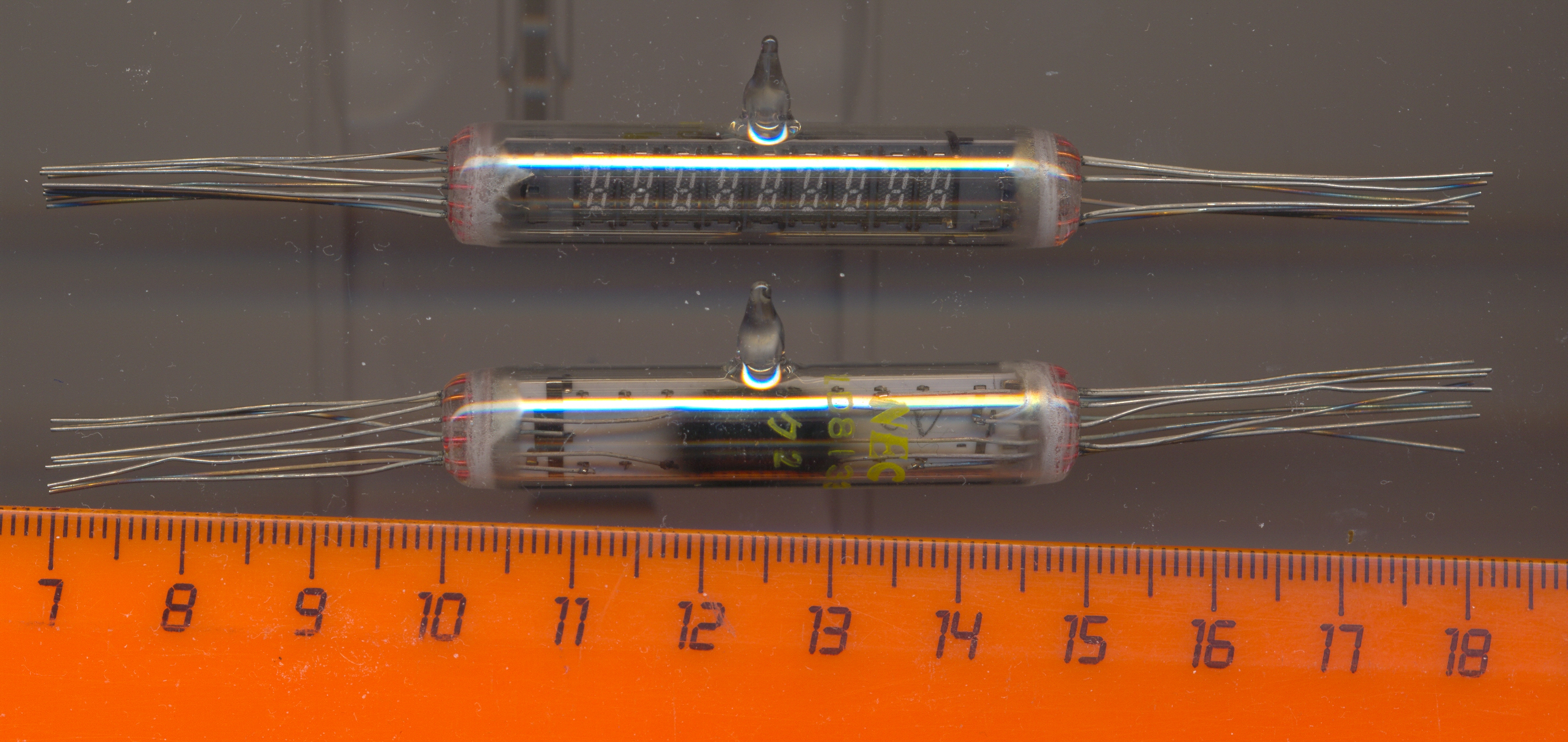

    пожалуй один из самых миниатюрных в мире многоразрядных семисегментных ВЛИ...
    японский NEC LD8133


    Вложения:

    suslox, 14 фев 2011
    #660
