    Реальная няшка. Именно на таком индикаторе,или на компактных панаплексах,которые ты кидал надо было делать подобные часы
    http://www.electricstuff.co.uk/jtwatch.jpg
    :D Были еще где-то поменьше,с батарейкой CR123,не могу найти)

    B.E.S., 14 фев 2011
    #661
  2. собиральщик

    собиральщик Пользователь

    Сообщения:
    291
    Симпатии:
    38
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    москва
    Андрей-отличная штукенция-мне таких к сожалению не попадалось(пока) :) :) :)

    собиральщик, 14 фев 2011
    #662
  3. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50

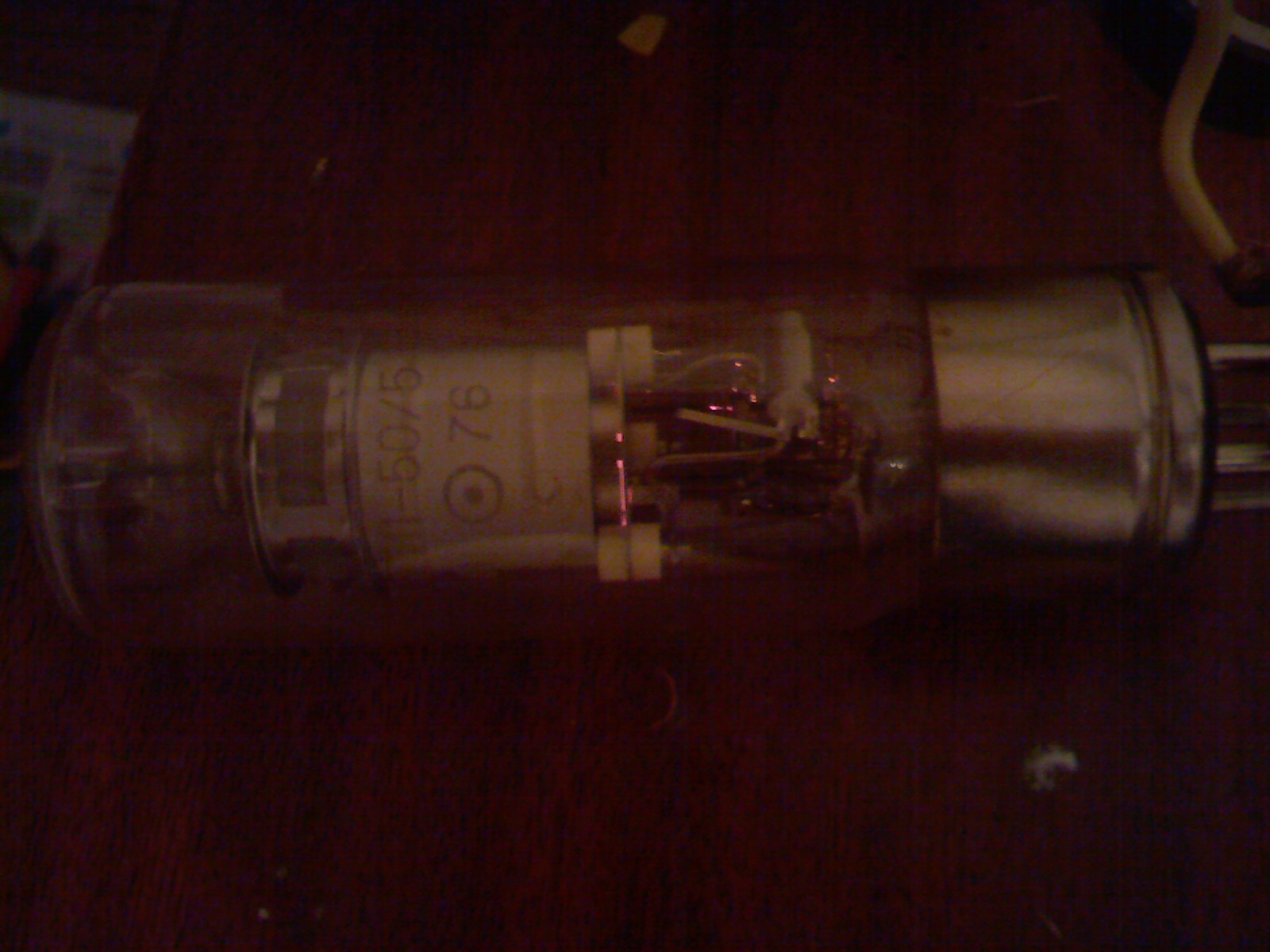

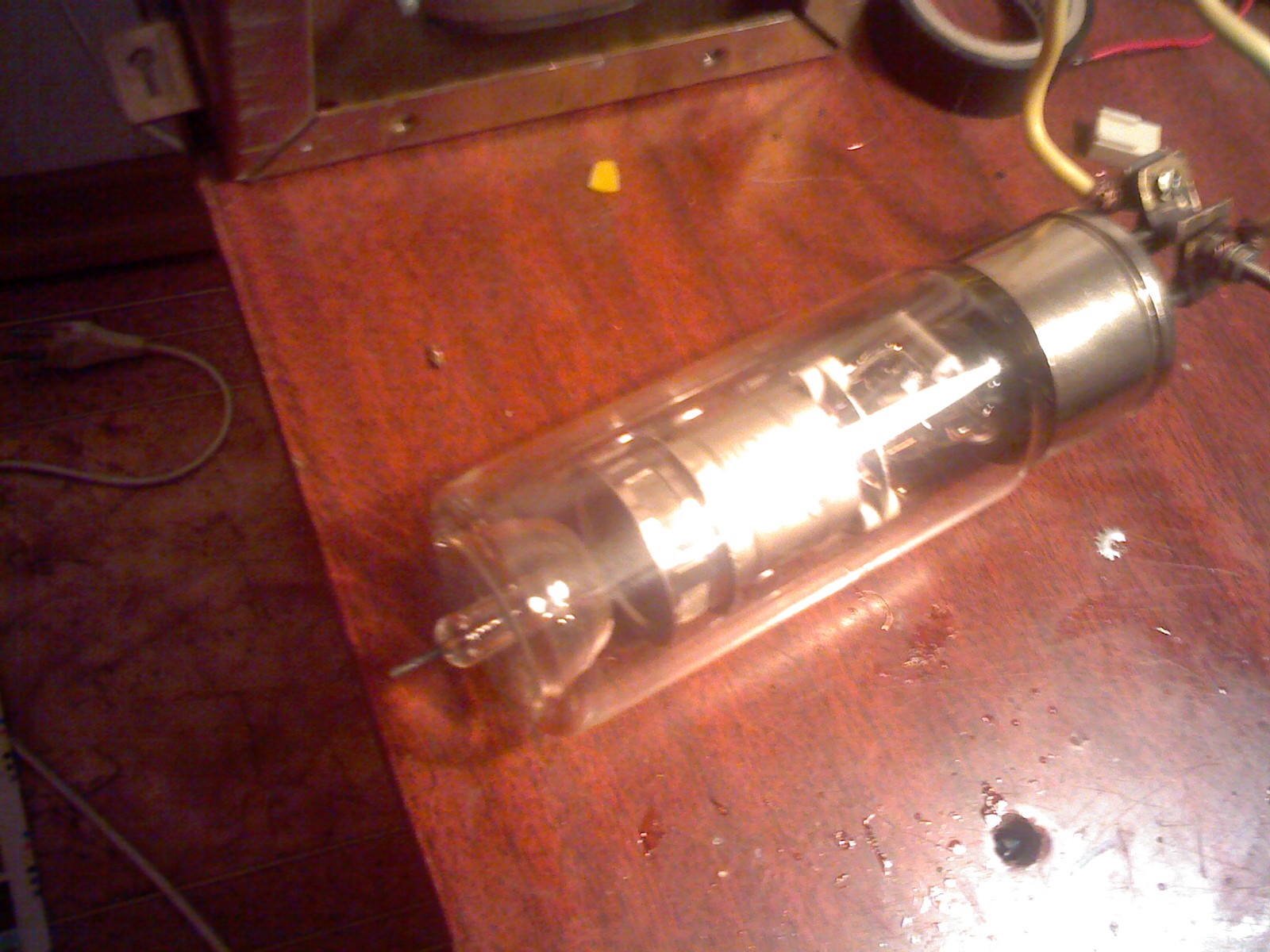

    Влезу немного. Вот совсем обычный тиратрон ТГИ1-50/5. Необычность его будет в том, что он не станет лежать на полочке и пылиться, а будет работать на благо ро... просто на благо :)

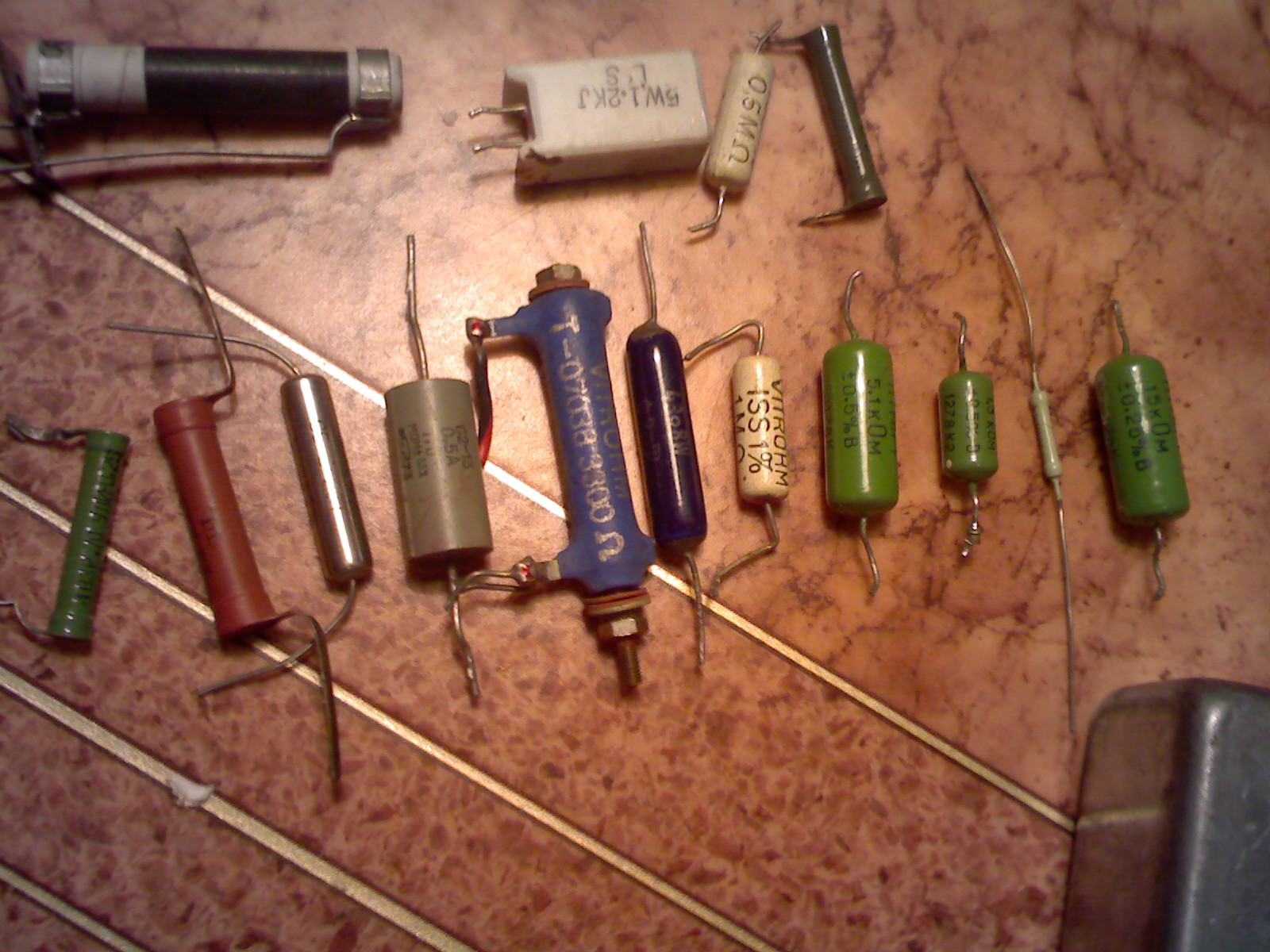

    Еще небольшая кучка резисторов. Для меня они выглядят вполне необычно, с такими еще не встречался.


    Вложения:

    • 2011-02-14-371.jpg
      Размер файла:
      225,6 КБ
      Просмотров:
      967
    • 2011-02-14-374.jpg
      Размер файла:
      360,7 КБ
      Просмотров:
      934
    • junk.jpg
      Размер файла:
      485,6 КБ
      Просмотров:
      990
    • resistors.jpg
      Размер файла:
      364,3 КБ
      Просмотров:
      1.006
    nERV, 14 фев 2011
    #663
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    nERV, тиратрон для лазера пойдет?
    схемку применения покажешь?

    suslox, 14 фев 2011
    #664
  5. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    да. покажу, в соответствующей теме.

    nERV, 15 фев 2011
    #665
  6. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Н-ну, если размерчик имеет значение... :D :D

    [attachment=0:eek:71qd9ev]FIP4H5 v1.jpg[/attachment:eek:71qd9ev]

    Тоже NEC'овский FIP4H5.

    klapaucy, 15 фев 2011
    #666
  7. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Кстати, а они все только оранжевые?

    klapaucy, 15 фев 2011
    #667
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ну твой вли всего лишь 4 разряда, а тут 9)))

    да панаплексы оранжевые...хотя трехразрядный сперри вроде более желтоватый)

    suslox, 15 фев 2011
    #668
  9. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Что да, то да ;)

    klapaucy, 15 фев 2011
    #669
  10. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    Трубка с калькулятора , поначалу думал банальная ИВ 27(м). Но чето сетка дюже мелкая и выглядит кошернее :D

    [​IMG]
    [​IMG]
    Делали бы такую же сетку на инках :D а то иногда в глаза бросается :(

    luxor, 16 фев 2011
    #670
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ох! япония! круто, поздравляю ;)

    suslox, 16 фев 2011
    #671
  12. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    В процессе хабарспасинга была обретена неизвестная ренгенка. Из надписей на аноде есть только "138 Cu"
    Окошки по видимому медные, одно большое с торца и два маленьких с боков. Накал звонится! Медные детали внутри имеют хороший цвет, значит вакуум на месте!

    nERV, 16 фев 2011
    #672
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    кстати вопрос: а юзанная рентген трубка сама по себе не фонит?

    suslox, 16 фев 2011
    #673
  14. nERV

    nERV Модератор Staff Member

    Сообщения:
    65.487
    Симпатии:
    663
    Баллы:
    50
    Если бы на ней было написано "238 U" то наверное фонила бы чуток :)
    Скорее всего нет, или незначительно.

    nERV, 16 фев 2011
    #674
  15. мирон

    мирон Пользователь

    Сообщения:
    794
    Симпатии:
    43
    Баллы:
    28
    "... юзанная рентген трубка сама по себе не фонит"?

    Суслокс, ты чё? С каких это хренов трубка будет фонить сама по себе? Прочтите, как генерируется рентген в той же трубке. Рентген получается в момент взаимодействия высокоэнргетичного пучка электронов с атомами мишени. Нет тока в трубке - нет рентгена.

    мирон, 16 фев 2011
    #675
  16. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Удивительно, но это мнение распространённое. Но не имеющее под собой оснований. По снятии анодного трубка фонит 0.1 - 50 мс - пока спадает наведённое излучение.

    Опасность представляют только образцы, облучённые нейтронами. В этом случае образуются изотопы, в т.ч. и радиоактивные.

    Entladung, 16 фев 2011
    #676
  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) спасибо успокоили...

    мирон, принцип работы рентген трубы я знаю)

    suslox, 16 фев 2011
    #677
  18. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

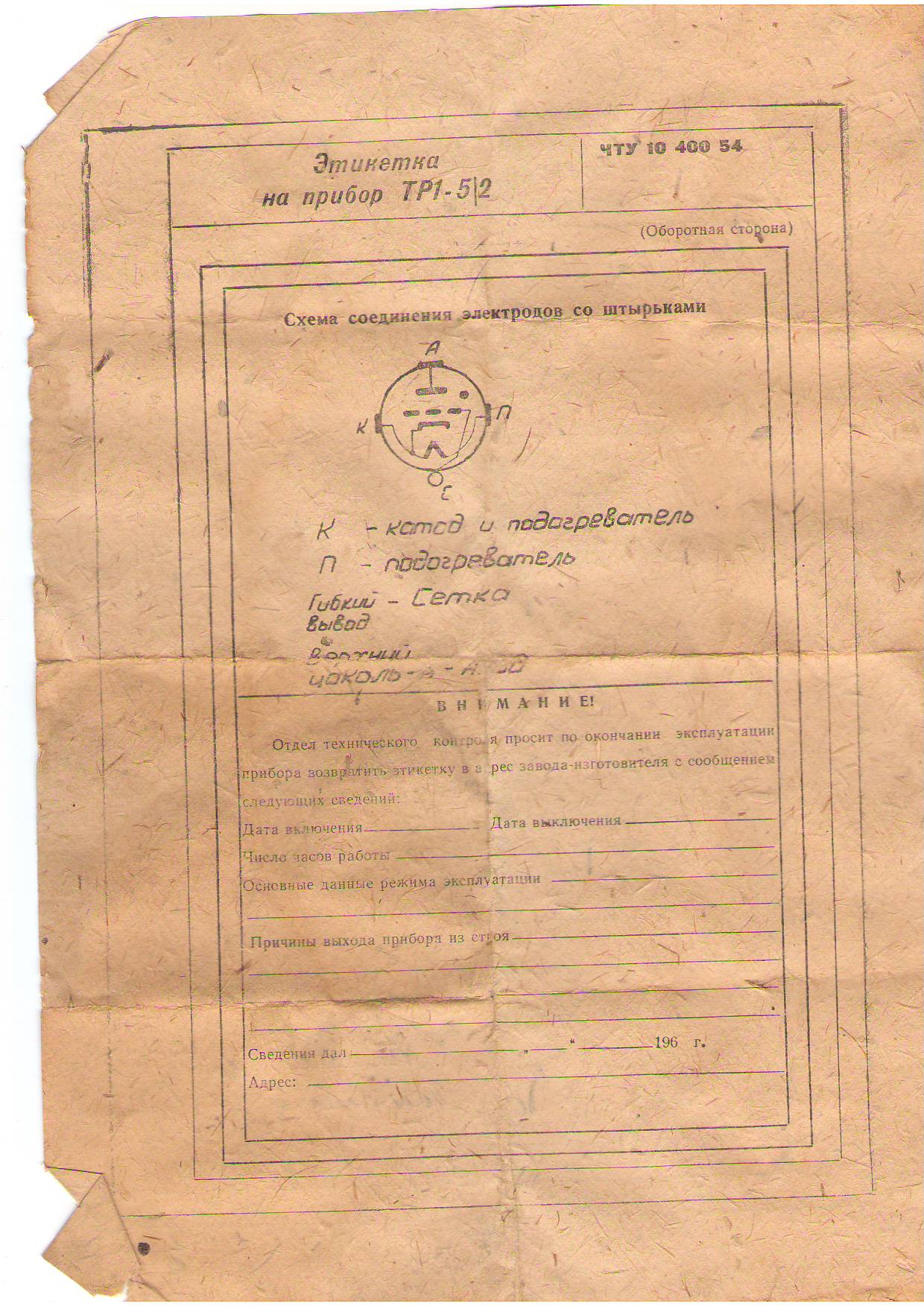

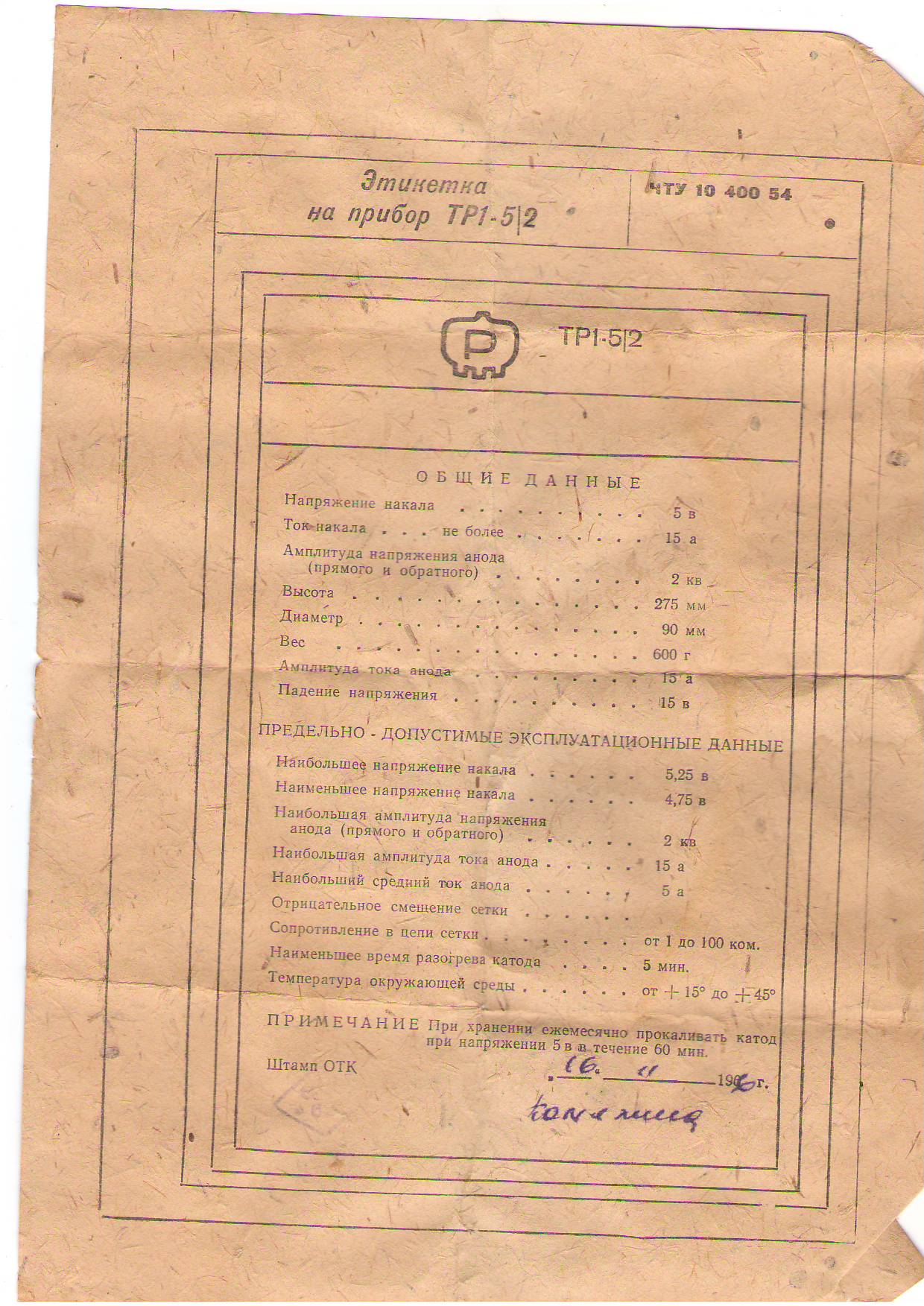

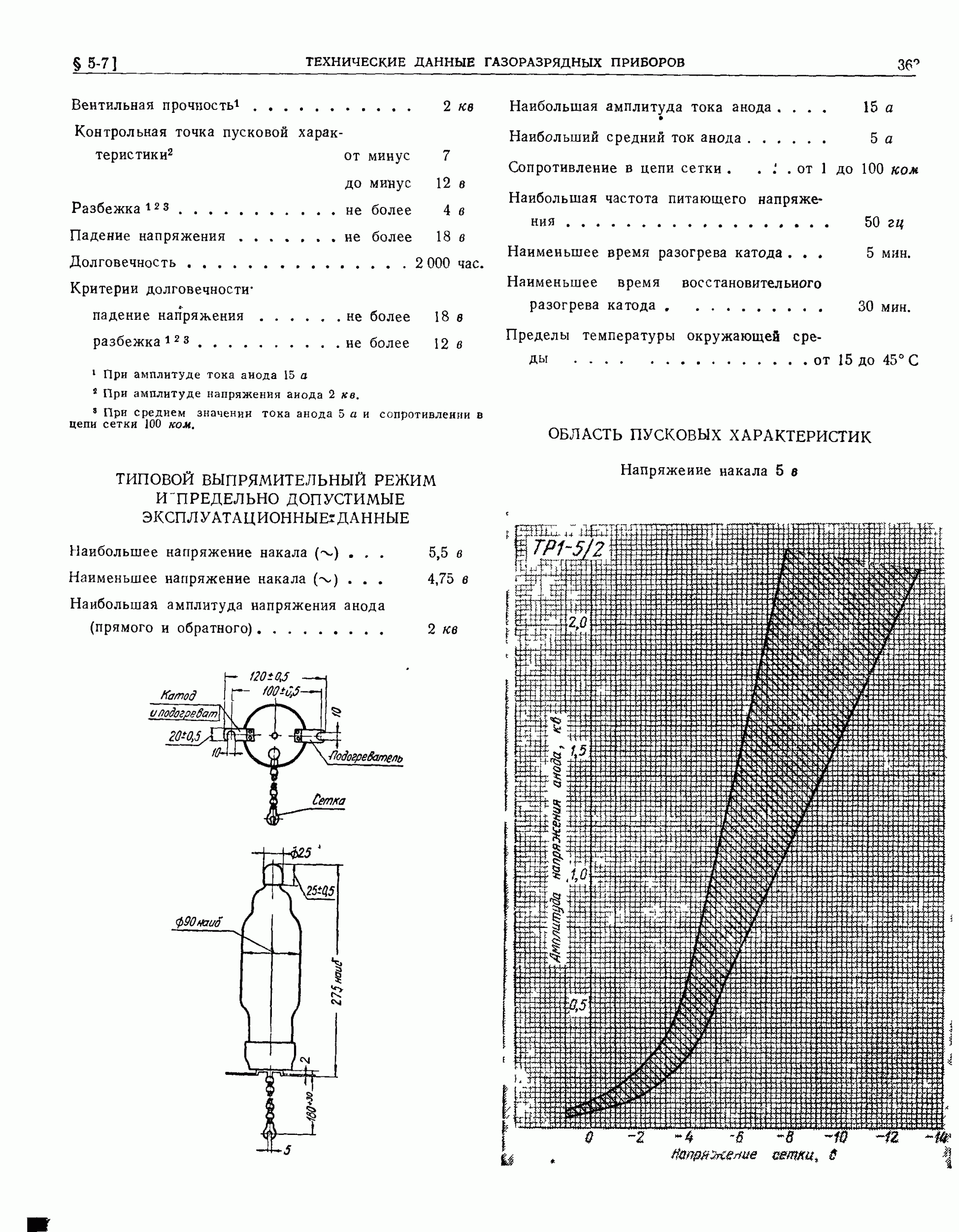

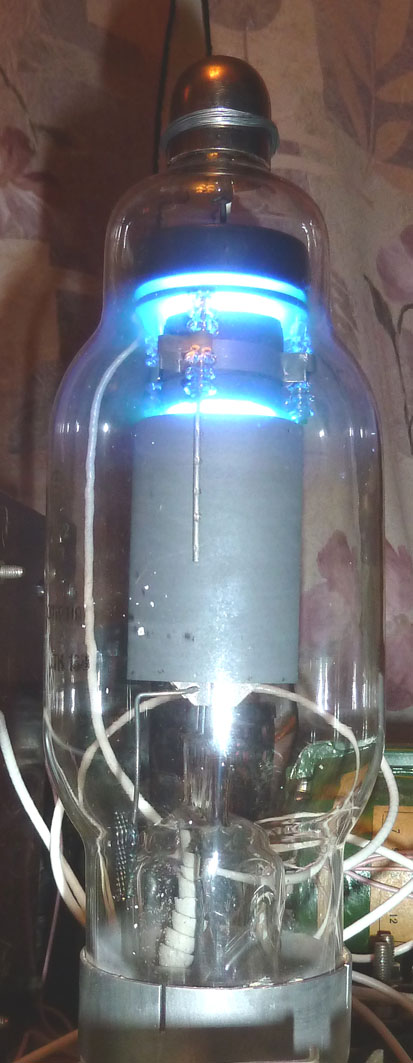

    Ртутный тиратрон ТР1-5/2.
    Низковольтный (для таких приборов) тиратрон с левой характеристикой.

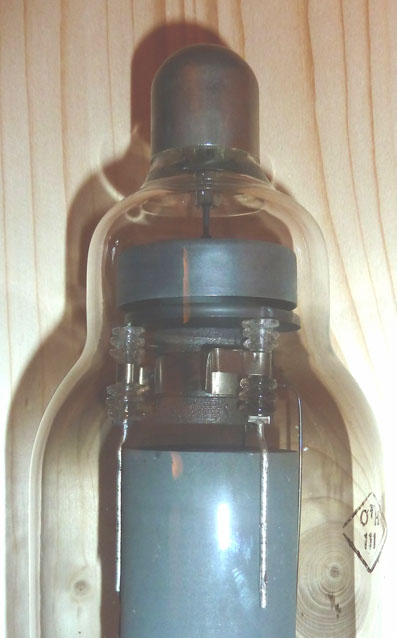

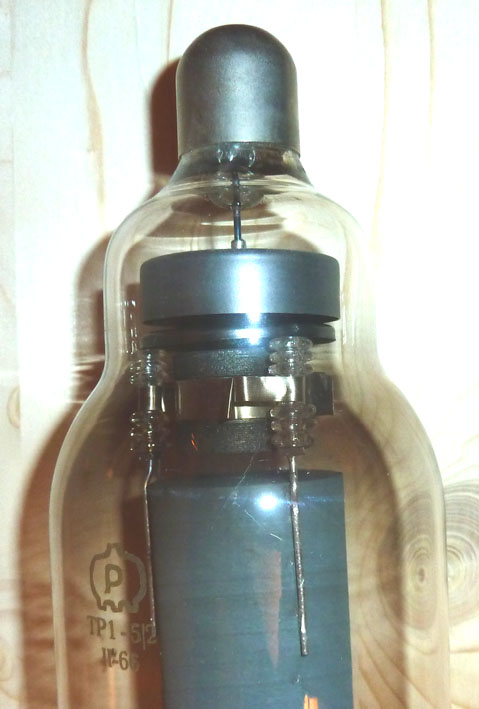

    Расстояние между катодным узлом и сеткой изменено: P1030023 - 1966 г., P1030022 - 1973 г.

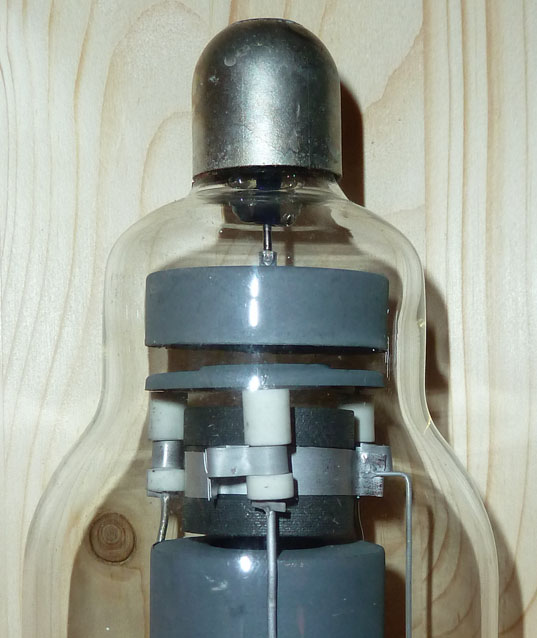

    Изоляторы могли быть без оребрения: P1030020 - 1977 г.


    Вложения:

    • P1030025.JPG
      Размер файла:
      148,1 КБ
      Просмотров:
      792
    • P1030023.JPG
      Размер файла:
      60,1 КБ
      Просмотров:
      783
    • P1030022.JPG
      Размер файла:
      69,1 КБ
      Просмотров:
      788
    • P1030020.JPG
      Размер файла:
      83,3 КБ
      Просмотров:
      762
    • P1030026.JPG
      Размер файла:
      103 КБ
      Просмотров:
      835
    • 1.JPG
      Размер файла:
      322,4 КБ
      Просмотров:
      765
    • 2.JPG
      Размер файла:
      328,6 КБ
      Просмотров:
      781
    • p0362.gif
      Размер файла:
      35,5 КБ
      Просмотров:
      917
    • p0363.gif
      Размер файла:
      736,3 КБ
      Просмотров:
      882
    • p0364.gif
      Размер файла:
      253,3 КБ
      Просмотров:
      879
    Entladung, 16 фев 2011
    #678
  19. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

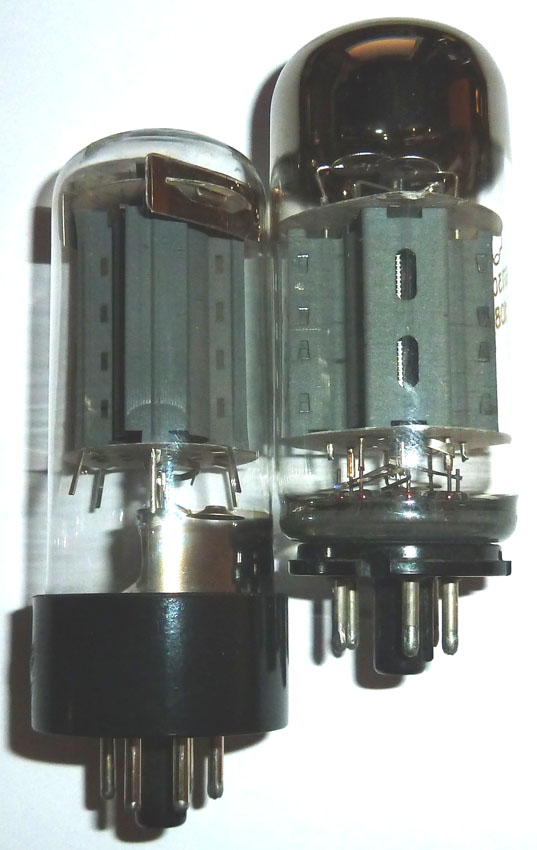

    Сpавнение 6П3С и 6П3С-E.
    Видно, что лампы существенно отличаются.


    Вложения:

    • P1030045.JPG
      Размер файла:
      88,9 КБ
      Просмотров:
      816
    • 6p3s-e.jpg
      Размер файла:
      239,6 КБ
      Просмотров:
      935
    Entladung, 16 фев 2011
    #679
  20. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    расскажите, в чем разница и зачем 2 типа с почти одним названием создавали?

    suslox, 16 фев 2011
    #680
