    Трубка - странная неоновая (точнее, выглядящая как элемент неоновой рекламы) штука. Чешская, судя по "elektropondik-Praha" на бумажке.

    zrgzn, 7 авг 2011
    #1921
  2. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    \


    рассказываете о таких вкуснотях, а фото снаружи и внутри не даете:cry: и еще хотелось бы схему и узнать,где и почем брали)

    suslox, 8 авг 2011
    #1922
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    фигасе там источник для фэу)))я то думал,там маленькая коробочка:D

    suslox, 8 авг 2011
    #1923
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    огромное спасибо silverray за счетчтк МС-6!!! офигенный!!! фоты вечером выложу)))
    но вопрос в том,где взять на него данные и область применения?:)

    suslox, 9 авг 2011
    #1924
  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    спасибо! но я честно пытался через яндекс! и ничего!

    suslox, 9 авг 2011
    #1925
  6. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    фак мой рот!!! а я набирал "счетчик МС-6":rolleyes:

    suslox, 9 авг 2011
    #1926
  7. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    "Маленькая коробочка", это если нерегулируемый.

    Да и правильно, что большой. Режимы не напряжённые, пробои не грозят...

    Entladung, 9 авг 2011
    #1927
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва

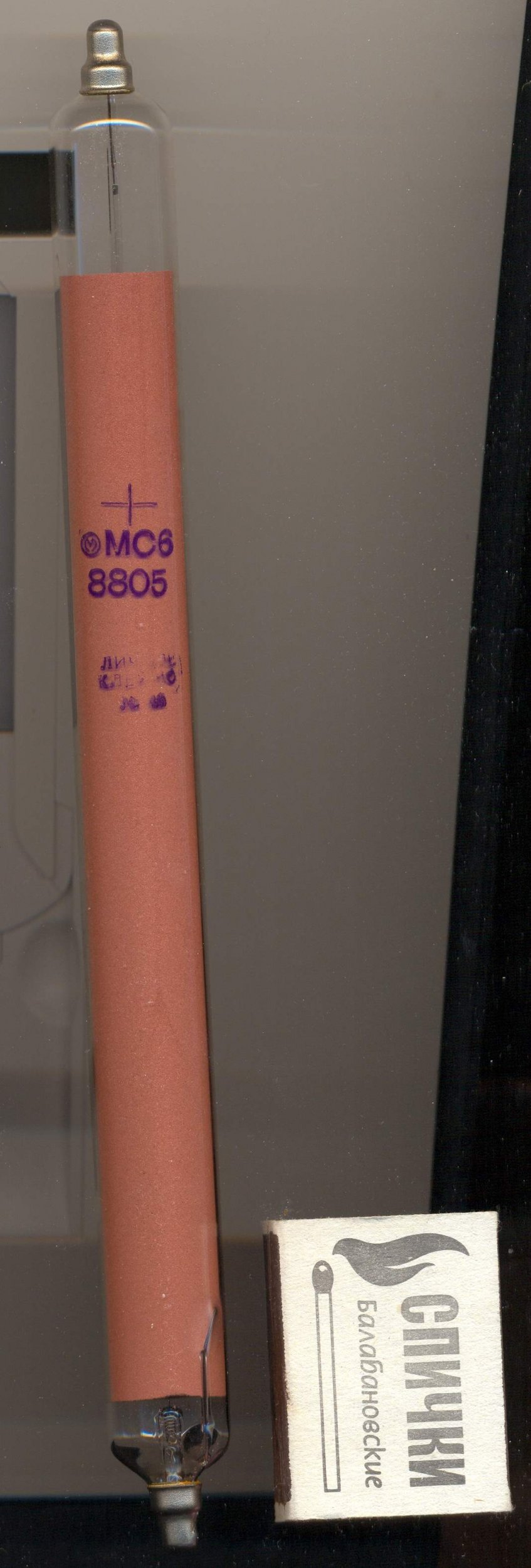

    вот он родной: самогасящийся счетчик гамма излучения МС-6!!! красавчик)))


    Вложения:

    • мс-6.JPG
      Размер файла:
      221 КБ
      Просмотров:
      1.200
    suslox, 9 авг 2011
    #1928
  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    дед на работе, который при ссср занимался геологоразведкой с помощью нейтронов и гамма, сказал,что такие могли применяться в давние времена в гамма-коротаже

    suslox, 9 авг 2011
    #1929
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ага! знаю-знаю..
    уменя есть модуль из данной серии 1ус... вроде...
    вам повезло наличием на него паспорта и тем,что у вас модуль именно генератор (хотя и импульсный), а у меня усилитель)

    suslox, 9 авг 2011
    #1930
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    нет ты не угадал: попал он ко мне вовсе не с работы) я купил его в митино новым за 500р)

    suslox, 9 авг 2011
    #1931
  12. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Это генератор на МКЛ.
    Я не знаком с такими устройствами, полагаю, что включается так:
    - Катод на минус через резистор 150 Ом. Зашунтировать ~1000 пФ, слюдяной или что-то похожее. Не для СВЧ, словом.
    - Сетку соединить с минусом через вторичную обмотку импульсного трансформатора. Через эту же обмотку подать запирающее напряжение (-18 - -50) В. Через трансформатор подать на сетку положительные импульсы запуска генератора ( амплитудой такой, чтобы на сетке было не более 0 В.).
    - На анод я бы подал сначала 250 В.

    Должно загенерить.

    Entladung, 10 авг 2011
    #1932
  13. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

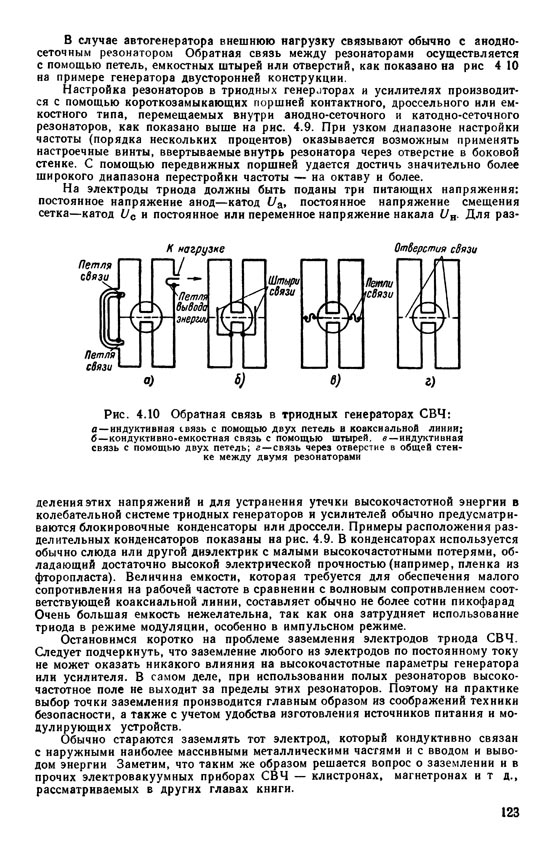

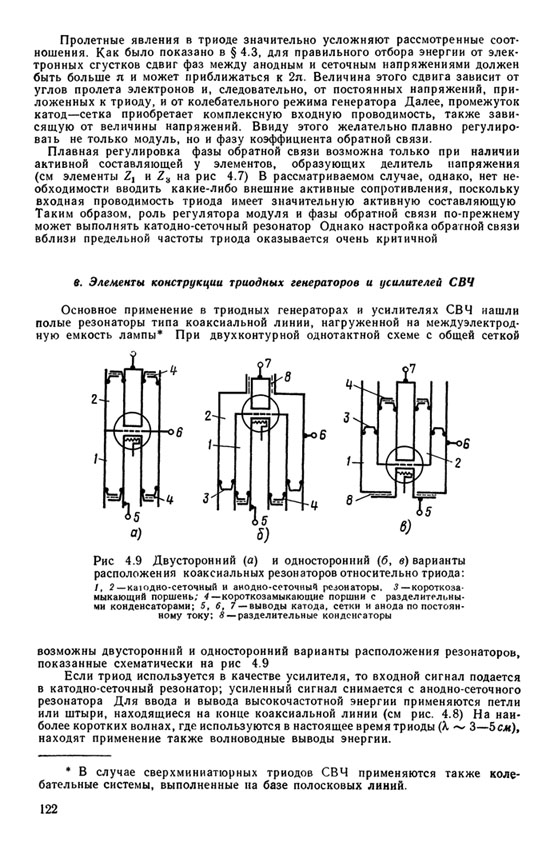

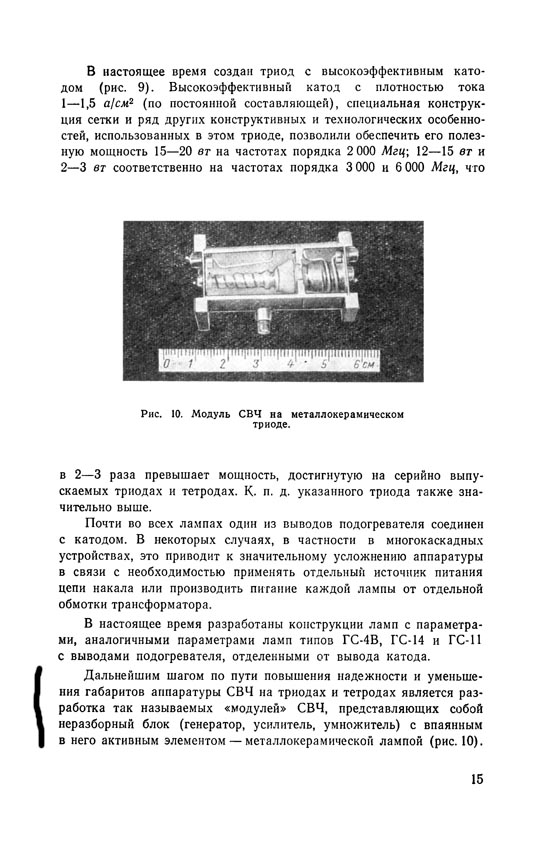

    В продолжение темы Коаксиально-волноводные модули СВЧ


    Вложения:

    • p0016.jpg
      Размер файла:
      114,4 КБ
      Просмотров:
      581
    • p0122.jpg
      Размер файла:
      170,5 КБ
      Просмотров:
      571
    • p0123.jpg
      Размер файла:
      188,1 КБ
      Просмотров:
      596
    Entladung, 10 авг 2011
    #1933
    silverray нравится это.
  14. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

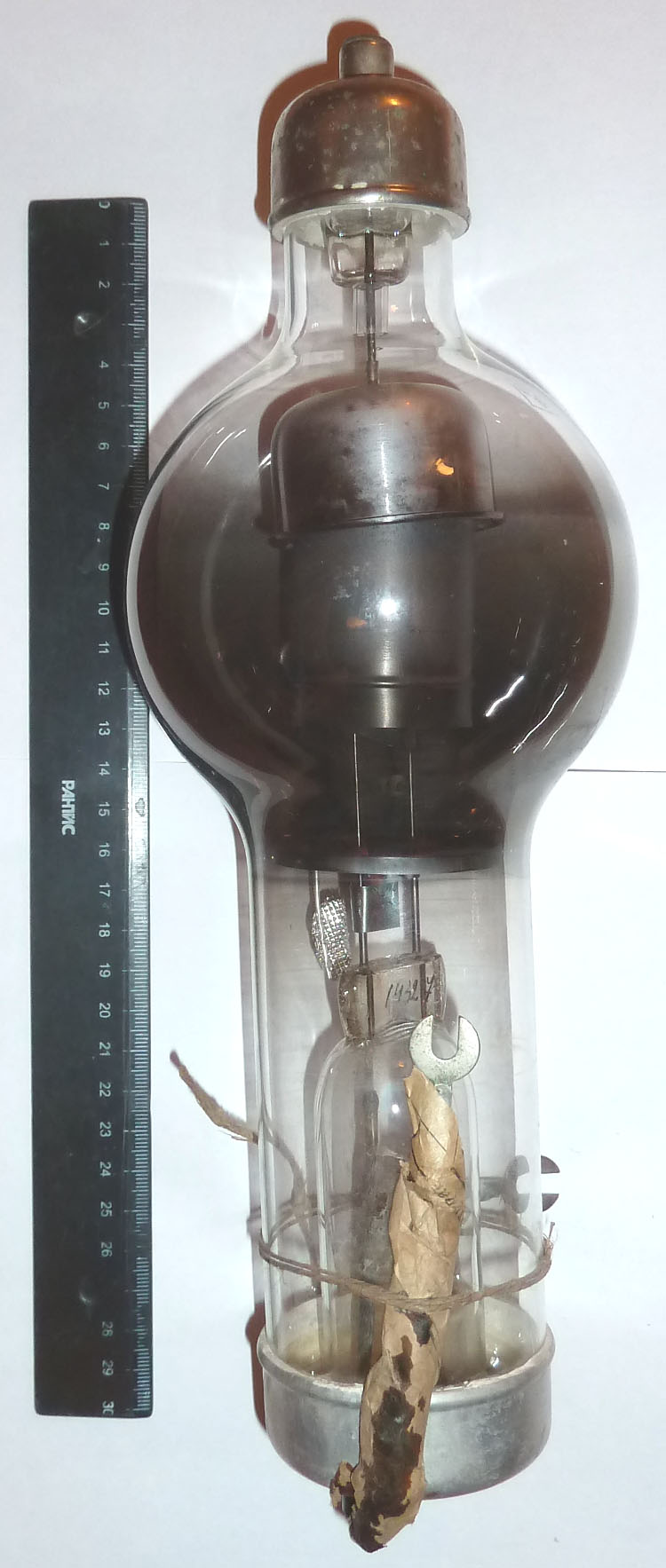

    Сегодняшнее пополнение
    Ртутный газотрон ВГ-236.

    Прибор совершенно новый. При этом анод заметно перекошен. И это не только на конкретном экземпляре.


    Вложения:

    • P1120283.JPG
      Размер файла:
      152,8 КБ
      Просмотров:
      622
    Entladung, 10 авг 2011
    #1934
  15. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Выводы обмотаны бумагой, на клеммах следов затягивания нет. Да и достался он мне как новый.
    Буду прогревать, возможно всё испарится.

    Entladung, 10 авг 2011
    #1935
  16. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Всё в порядке.

    Entladung, 10 авг 2011
    #1936
  17. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Да. Стекло очистилось. Но пока только на время прогрева.
    Пока прибор прогревался недостаточно долго. Сейчас, по охлаждении, вновь начинается осаждение на стекле, потемнение баллона. Прогрев продолжу.
    Газотрон в порядке: ток накала ТУ соответствует, цвет свечения обычному соответствует.

    Entladung, 10 авг 2011
    #1937
  18. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    С ГГ1-2/5 по работе нет.
    Испытывал их в домашних условиях. Может быть, что-то смогу сказать...

    Entladung, 10 авг 2011
    #1938
  19. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Entladung, 10 авг 2011
    #1939
  20. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Entladung, 11 авг 2011
    #1940
