Планирую поковырять STM32F103RBT6.
Нашел у братьев кетайцев годную отладочную плату с тачскрином всего за килорубль. На днях, видимо, буду брать.



Читал не очень лестные отзыва об этих новинках, по большему счету связанных с неудобством.



Сам отвечу на свой вопрос о количестве циклов, затрачиваемых на обработку перываний:

Ryazanec, можно подробнее про те неудобства?

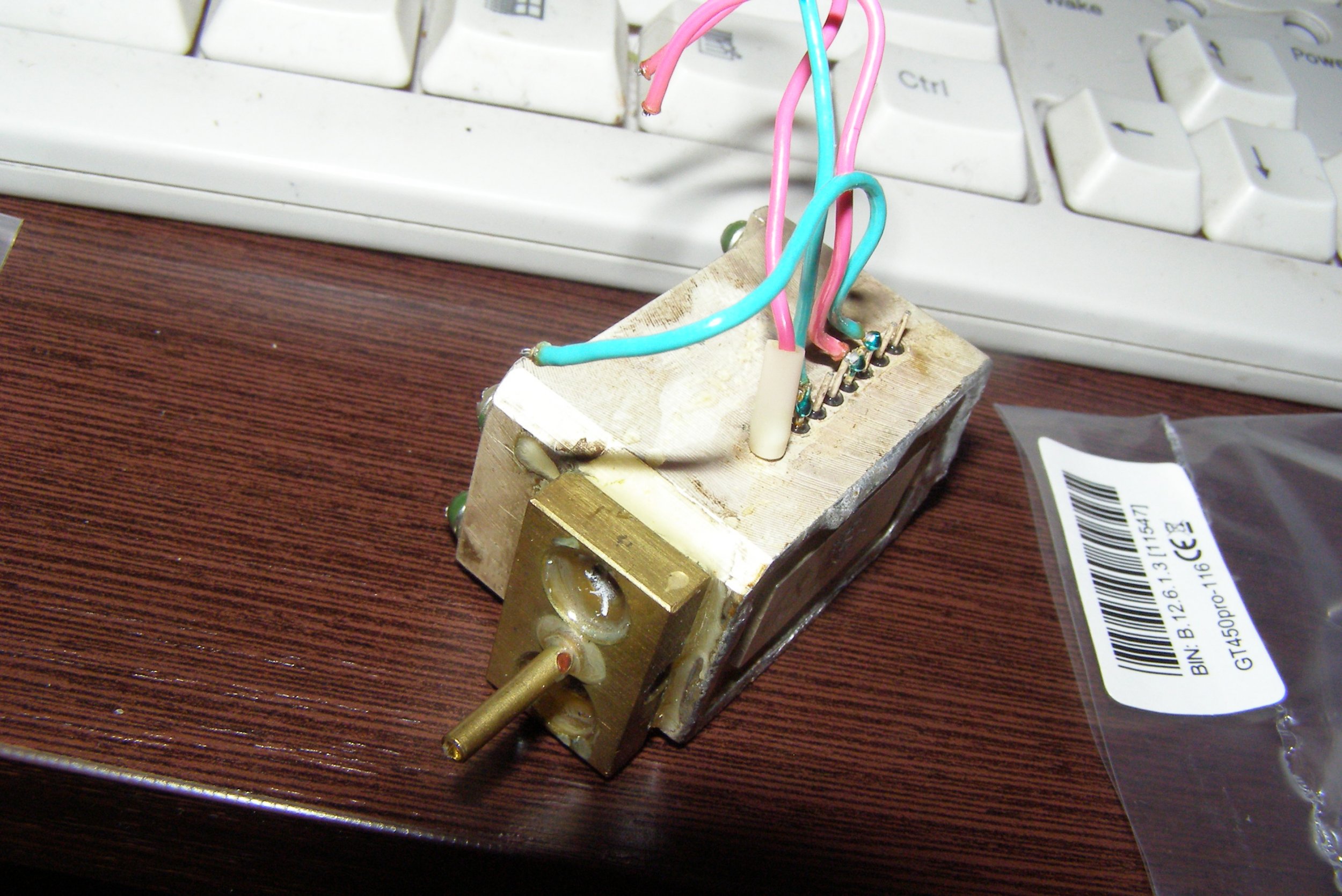

любопытно...надписей никаких нет? неразборный?



очередная паделка



Занимательно. Только из видео не вполне понятно что из ху.
Обычно такие штуки вертикально висят, там всё ясно. А вот тут немного нестандартно.
Я так понимаю, слева магнит, справа катушка, в середине нечто ферромагнитное и его тащит в разные стороны.
Не понятно только каким датчиком палится положение. Слева вроде какие-то провода подходят, скорее всего именно на датчик.

Есть правда ещё вариант, что магнит и болтается в середине.



ЗЫ: а у меня вот имеется в ниличии RGB светик на 3 Вт. Хочу замонстрячить злой РГБ фонарик, но никак не утвержу план по логике работы.
Хочется уместить всё в тини13, но тогда под кнопки остаётся всего две ноги.
Вешать кучу кнопок на АЦП не хочется. А иметь возможность выставить любой цвет хочется....
В общем, весь моск сломал.



Вот картинка, которая отображает основную идею магнитной подвески.


Только вот незадача, осталась одна степень свободны, которую надо контролировать.
На видеоролике слева -- упор с датчиком Холла.
Справа намотан электромагнит. 2 обмотки. При включении одной из них палочка отталкивается, другой - притягивается.

Только вот ведь незадача, система ооочень неустойчива и инерционна. Обычная пропорциональная обратная связь не будет тут работать.
В микроконтроллере был реализован пропорционально-дифференциальный алгоритм, плюс система реального времени на прерываниях. Датчик Холла сканируется с частотой 1500 Гц.
ШИМ работает на частоте 2 КГц.

Ааа, да, в качестве катушки использовал раздолбанный и ненужный трансформатор
По-моему всё разжевал



Он оно че... то то я чую, чего то нехватает...
Годнота.



Витёк
круто! молодец) скоро и силовые поля как в фильмах наверное появятся



Уже, и очень давно
Почитай про Маглев. Ну или про всем и вся известный Левитрон.
Там по сути такие конфигурации системы, что без электромагнитов система подвешана.
Ещё интересно то, что высокоориентированный пиролитический графит устойчиво висит как сверхпроводник над мощными редкозимельными магнитами без подвода энергии извне на высоте нескольких миллиметров.
Ещё на ум приходит конфигурация из пластин висмута и редкозимельного магнита. Расположив магнит между двумя пластинами висмута -- он там будет висеть.

Придумать можно ооочень много красивых футуристичных и экономичных штучек, только вот это не появится на рынке до тех пор, пока это не станет выгоднее существующих.
