На практике оказалось не все так просто. Как-то давно я начинал эксперименты с запуском ламп непосредственной генерацией импульса в самой лампе (пробой лампы постоянкой от УН-9/27). Обнаружил, что если цепь разряда УН-9/27 на лампу не содержит индуктивность, то лампа не загорается или загорается не с первого раза. Искра не подхватывалась накопительной батареей, включенной через обратный заградительный диод. Эта инфа подтвердилась, когда я обратился к производителю за спецификацией запуска. Оказалось, что спецификация импульса поджига даже требует наличия не менее нескольких полных колебаний, включая отрицательную полуволну.

Возможно, дело в высокочастотном нагреве пятен на электродах. Если же пробивать постоянкой, то энергия импульса поджига должна быть в разы больше. А это уже представляет опасность для накопительной батареи.

Ну если в рубиновом лазере будут юзаться импульсные лампы последовательного поджига, то запуск точно такой же. Просто есть всякие фотоосветительные лампы (кстати, не предназначенные для лазеров), на которых навита спираль для импульса запуска - вот такие лампы можно запускать проще, подачей на спираль высоковольтного импульса.



А вот не просто высоковольтного. Острый нужен, или вч. Я использую мелкий импульсный транс.
И, между прочим, неодим 5см на 3 мм у меня от фотопышки ПРЕКРАСНО качается. Дырочки делает)



От фотовспышки прекрасно качается? Дык можно и от лампы накаливания накачать, но каким выйдет кпд. Попробуй жидкостное охлаждение, тогда посмотрим ))
Тем более лампочка такая короткая



Qrr диода скорее всего(или емкость) - он как бы конденсатором шунтирован..

При таком напряжении отлично будет гореть и с холодными катодами без всяких пятен,
не знаю как там ресурс(если она конечно на горячий катод рассчитана), но загораться она должна,
пробой же все-же. На холодном катоде падает всего не более нескольких сотен вольт - это только
при низких напряжениях проблема что КПД падает...

Vladimir
PS надо в схемотехнике для горячего пуска ДРЛ порыться, там вроде 4 кВ.



2 ultra
скажи параметры дроселя Др2, магнитопровод число витков и диметр, и возможно ли его на чем то другом мотать? Кстати как там с 4-х ламповым квантроном, ты его берешь уже?



Импульс поджига? Будет, еще как. Ему вообще пофиг температура катода, ибо напруга, трудящаяся над вырыванием электронов, достаточно большая. Но напряжения накопительной батареи явно не хватит на горение с холодным катодом. Поэтому если пятен нет (импульс поджига не разогрел), то накопительная батарея отдыхает.

Дроссель разрядной цепи идет под конкретную лампу и тип, емкость накопительной батареи. Обычно для маленьких и средних ламп длительность разряда надо растянуть до 0,5 мс (паспортный режим). Можно попробовать намотать на разомкнутом ферритовом стержне витков 50 проводом на 1,5-2 кв.мм. Лишь бы импульс не был слишком коротким или не нес колебательный характер при слишком большой индуктивности (иначе лампа будет гореть в несколько вспышек за импульс из-за пересечения синусоидой нуля).
Вот здесь написано как можно вычислить примерную индуктивность Др2
http://slil.ru/27443093

А квантрон через несколько дней буду брать. Скорее всего, поставлю усилителем. А там как получится...



что за феррит использовал, с какой проницаемостью



Пробовал на стержне магнитной антенны приемника, феррит 600НН, диаметр 10 мм, длина 150 мм. Для себя лично я пока не определился окончательно на чем намотать, хочу на разомкнутом стальном магнитопроводе попробовать, когда запитаю свои лампы на полную паспортную энергию. Тут желательно иметь осциллограф и смотреть форму разряда. Подбором количества витков надо стремиться к апериодическому разряду, без обратной полуволны.



tvv385, в импульсных лампах накачки лазеров разряд не тлеющий, а дуговой (хоть и импульсный). Он протекает только за счет пятен. Поэтому такие лампы и запускаются холодным пуском, причем осыпаться там нечему - ведь электроды выполнены фактически из фольфрама.

Абсолютно отсутствует иной способ поджига ламп ИНП, кроме как холодный запуск. Даже режим дежурной дуги начинается с холодного пуска высоковольтным импульсом. В общем, как-то так...

PS Конечно, можно запустить и иным методом, вплоть до помещения лампы в микроволновку, но выдумывать странные способы поджига таких ламп с электродами не надо, ибо квантрон - это не шарообразная лошадь в вакууме. Есть холодный пуск - большего не дано производителем



где то валялись такие стержни, надо поискать, либо точно прогулка по помойкам в поисках старых средневолновых приемников



Возьми попробуй стальное ярмо от силового транса и на него намотай. Тоже должно получиться



Холодный пуск при большой частоте разрядов убьет лампу. Поэтому производитель рекомендует дежурную дугу. Да и при малой частоте не помешает.



При большой частоте энергия импульсов соответственно уменьшается понижением напруги (например), сохраняя среднюю мощность в паспортных пределах. Маломощные лампочки вплоть до ИНП-7/120 могут работать при дежурной дуге. А лампы крупнее (ИНП-16/250) нельзя вообще включать в такой режим - это официальный ответ производителя (завод Зенит).

PS Было дело, я включал ИНП-16/250 на дежурную дугу - получил черный баллон. ИНП-7/120 же пашет с дежурной дугой прекрасно. Просто в дугу ставят часто, преследуя вполне понятную цель - можно формировать разрядный импульс любой нужной формы с помощью ИГБТ-транзюков. Да и кабели обычно юзаются не высоковольтные, и много высоковольтных импульсов поджига в стробе быстро убьет их. А это - зажег дугу, лампа превратилась в кусок провода, подавай на нее все что хочешь и как хочешь.



тогда выходит, что смысла в дежурной дуге в нахих (любительских) условиях нет, да и приведет к усложнению бп и системы охлаждения, по идее для режима когда импульс в минуту можно обойтись и воздушным охлаждением. да мало кто будет гонять лазер в течении длительного времени



В том то и дело. Мне например, не придется юзать дежурную дугу из-за применения ламп не предназначенных для этого. По этой причине мне необходимы высоковольтные импульсы поджига высокого качества, четко на раз поджигающие лампу. Это тем, кто юзает дежурку, достаточно дешевого блока поджига - там не нужна 100%-я четкость срабатывания, потому что с первого раза или пятого дежурка зажжется, не важно.



suslox, если вопрос о квантронах как об устройствах, то область их применения - все равно что поле деятельности твердотельных лазеров с оптической накачкой. Немного не понятно как-то...

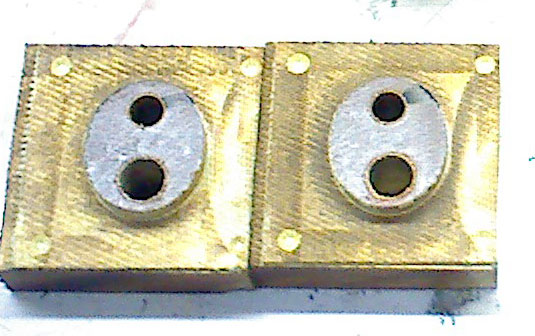

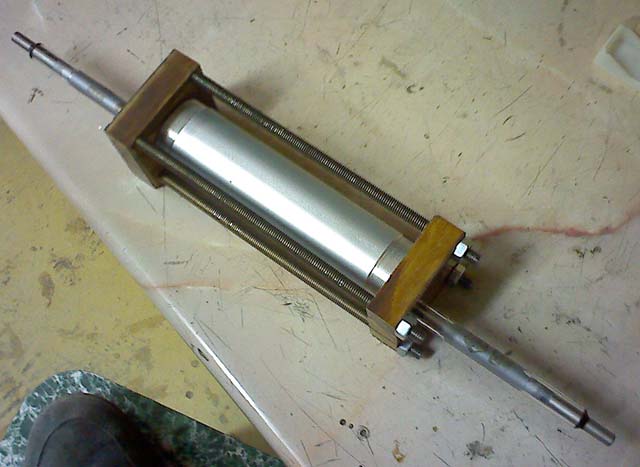

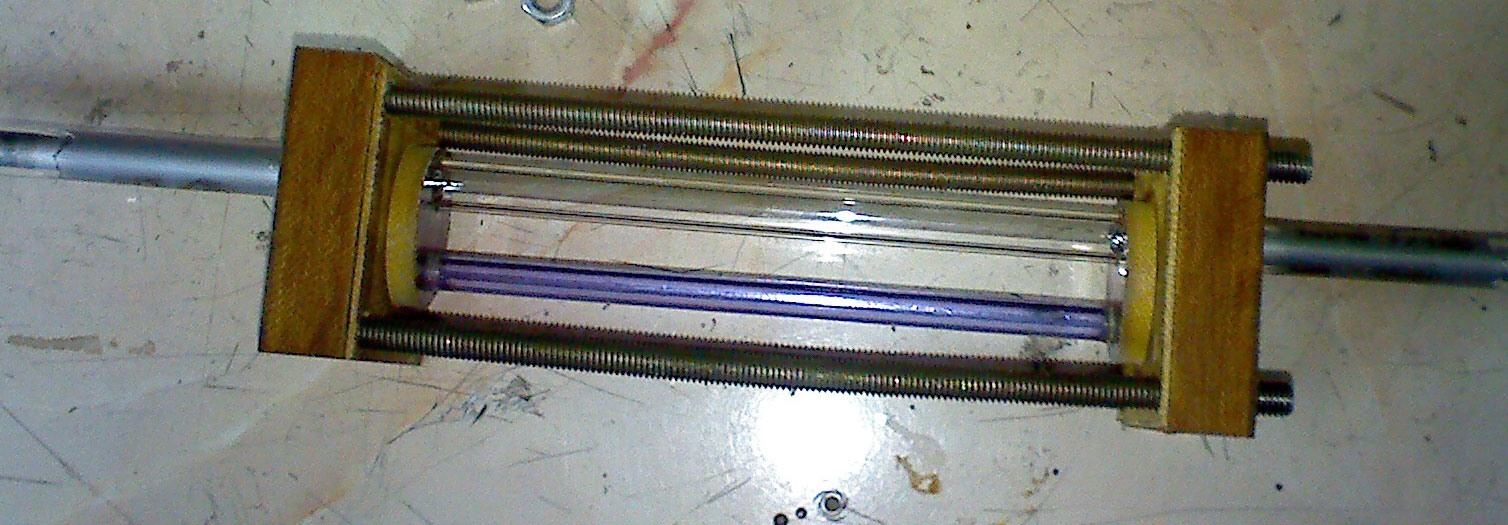

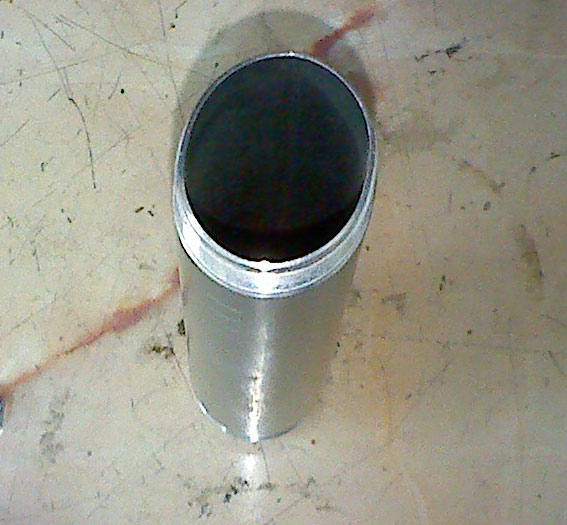

Wow!!! Прикольно и весьма смело! А что в качестве отражателя? Труба из нержи? Конечно, нержавейка понизит кпд накачки на три десятка процентов, но для первого раза в качестве домашнего варианта должно вролне прокатить. Конечно же, придется юзать исключительно режим редких импульсов без дежурной дуги - охлаждение будет пассивное. Респект за старания!
