Мой синий портатив 1.5А

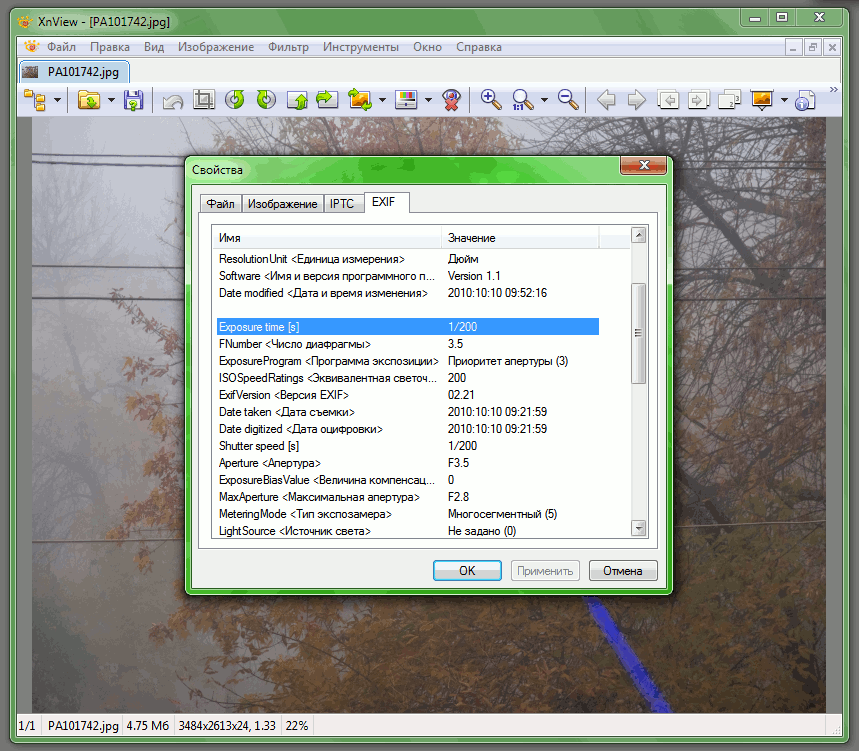

а сколько выдержка стоит?



Уважаемый ArtDen если не трудно,выложите пожалусто печатку в lay.



Я там особо не старался в обозначении деталей. Верхняя левая нога микры - первая



спасибо за печатку.И еще вопрос.схемма получается постоянно запитана от лития,а запускается через кнопку SB1,или как?



Да, именно так



Меня смущают 1,5А. В даташите на диод NDB7352 указано, что 1,2А - есть абсолютный максимум. Или это другой диод? Кто-нить знает его точное название?



Я про лазерный диод. С тем все ясно.



Точное название знает только производитель. А так, эти диоды деградируют и быстро сгорают на токах более 2.5А, так что 1.5 - это вполне нормально.



PS: пока собирал лазер, спаял 2 драйвера (т.к. купил 2 микросхемы, думал что одну сожгу во время испытаний ). Так что второй у меня валяется без дела. Если он кому нужен, пишите, продам. Правда, цену даже не знаю какую запросить. Смогу выслать драйвер только после 15-го числа, если что, т.к. буду в командировке.



Как бы я других вариантов и не вижу. Сайт изготовителя http://www.nichia.co.jp/en/product/laser_main.html Синий ЛД только один близкий по мощности. Откуда информация про такие токи?



Кстати, драйвер можно запускать на холостом ходу? И ещё вопрос, можно ли замкнуть кнопку включения а включать драйвер только через подачу питания?



Можно. Только это должна быть очень мощная кнопка, у которой не будут обгорать контакты на токах порядка 3А. В данном случае "электронное" включение разумнее.



ArtDen, вот радиаторы, про которые я говорил:

Измерения:

D - диаметр общий = 41.5мм
Dо - диаметр отверстия = 7мм
Dо(вн) - диаметр внутреннего отверстия сзади = 24мм
h(вн) - высота внутренняя = 12мм
h - высота радиатора = 13мм
b - толщина одной пластины = 1мм
S - расстояние между пластинами = 2.5мм

Значения диаметра и высот могут быть отличными от реальных примерно на 1-1.5мм, не смотря на то, что замеры перепроверял раза два. используя линейку и штангель.

Вид спереди.
[spoiler:1i3ilqaa][/spoiler:1i3ilqaa]

Сзади.
[spoiler:1i3ilqaa][/spoiler:1i3ilqaa]

Сбоку.
[spoiler:1i3ilqaa][/spoiler:1i3ilqaa]

вот так выглядят два слепленных радиатора вместе с куллером и с модулем Аиксиз и синим ЛД внутри.
[spoiler:1i3ilqaa][/spoiler:1i3ilqaa]



Кулер не совсем обычно расположен по отношению к ребрам...Как в работе,не перегревается?

[spoiler:1aibsmj1][/spoiler:1aibsmj1]

[spoiler:1aibsmj1][/spoiler:1aibsmj1]



У этих радиаторов есть мощный минус: они имеют лишь одну пластину для контакта с модулем, типа аиксиза. Я лично вытачивал кольцо из какого-то аллюминиевого радиатора и вставлял его внутрь, промазав термопастой.

Я синий собрал сразу после ArtDen'а и chem_kot'а. Просто у первого драйвер хороший, а у второго в корпусе. Ну и мне хвастать нечем было, т.к. всё казуально. только в блоге у себя отписался. в корпус собрать не могу - руки не доходят. я сейчас увлёкся изучением схем Сергея Козлова и сопутствующего им. Может, у меня что-нибудь получится сделать.

Aksinit
Я его больше 20 минут не гонял. За это время из-за разогрева лд его напруга проседала с 4.24 до 4.05В примерно. Дальше стабилизировалось. Радиатор не идеален абсолютно + играет роль непосредственный разогрев ЛД, там уже не спасёт ничто от некоторого падения. С пластинами другая фишка, кулер мощный, и обдувает небольшое лишь углубление. Потоки воздуха обволакивают радиатор.
это + т.к доп. охлаждение
это - т.к. при поджиге в перетяжке примерно на 30-40см. объект охлаждается тоже. абсолютно дебильный косяк, если честно.



Посмотрел блог,молодец!Зря ты тему для своего не создал,ибо я блог только сегодня увидел.
