Объединяем диоды 445нм

Тема в разделе 'Сине-фиолетовые лазерные диоды', создана пользователем Artemka, 12 июн 2010.

  1. hynt

    hynt Пользователь

    Сообщения:
    72
    Симпатии:
    5
    Баллы:
    8
    Пол:
    Мужской
    Адрес:
    Сатурн
    Артем, а какая оптическая схема в касио?

    1 какие коллиматоры стоят
    2 на видео было видно, что весь массив фокусируют в точку!? - если да, то как? - направляя каждый излучатель, или неким оптическим прибором....

  2. riyalasers

    riyalasers Пользователь

    Сообщения:
    90
    Симпатии:
    3
    Баллы:
    8
    Пол:
    Мужской
    Адрес:
    Львов
  3. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    У меня так же вышло - я сводил 3 луча через эту каретку и свел по другому (с других отверстий светил указками) а на поляризацилнном поворачивал вокруг своей оси.

  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    hynt а где там фокусировка в точку?

  5. hynt

    hynt Пользователь

    Сообщения:
    72
    Симпатии:
    5
    Баллы:
    8
    Пол:
    Мужской
    Адрес:
    Сатурн
    точка в ковычках - то место куда подносилась спичка

  6. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Там толпа лазеров светит на зеркала. на выходе получается параллельный пучок лучей. чтоб они в одном месте сошлись, на видео линзу ставили большую.

  7. MOFiber

    MOFiber Новичок

    Сообщения:
    30
    Симпатии:
    0
    Баллы:
    0
    Теоретически можно сфокусировать несколько таких диодов на торец многомодового волокна. Я делал научную работу, где фокусировал красный (лг22) диод пятном в 5 мкм на 50 мкм волоконный световод. Более того я контролировал место падения и угол наклона пучка. Те же самые манипуляции были произведены на 400 мкм световоде. Но это все волоса. На выходе из 400 мкм световода мне удалось получить приблизительно 5-8 мм слаборасходящийся пучок на коленках, круглого сечения ( из волокна другой и не выйдет). несколько таких диодов получится сфокусировать на торец световода (50-200 мкм) при помощи дополнительной линзы. В малом отрезке волокна потери будут очень малы. Я сейчас плотно работаю над вводом ргб спектра в один световод, но теоретически можно хоть десять диодов ввести в волокно, а потом коллимировать. Эффективность ввода излучения непосредственно в волокно может достигать 90 %. Как Вам такая мысль?

  8. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    никак абсолютно((
    на выходе же один фиг придётся чем-то подправлять расхождение, а преломление у нас разное у каждого цвета, так что после линзы мы получит расходящийся на разные цвета луч...

  9. pashok8666

    pashok8666 Пользователь

    Сообщения:
    122
    Симпатии:
    11
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва
    Для разных цветов понятно не все так гладко как хотелосьбы, а для одного может получится осуществить великую ламерскую мечту выведения кучи лазеров на 1 ось: собираем несколько параллельных пучков линзой, а в её фокусе ставим волокно. На выходе из волокна еще линзу или обиектив - что скажут профи, получится или нет ?

  10. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    на одной длине волны получится.

  11. ABA

    ABA Пользователь

    Сообщения:
    281
    Симпатии:
    19
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва СВАО
    С волокном не всё так просто.
    Посмотри здесь много интересных решений: http://www.laser-man.co.uk/2006/index.p ... 2&Itemid=6

  12. pashok8666

    pashok8666 Пользователь

    Сообщения:
    122
    Симпатии:
    11
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва
    Ссылочка действиельно очень познавательна и стимулирует слюноотделение :D
    Однако касательно сведения лучей нового ничего там нет: либо 2 кубиком на ось, либо сколько сможешь зеркалами и телескопом но параллельно друг другу. Правда, судя по фоткам, последний вариант дает намного более высокое качество пучка чем я думал, и видимо по этому всех устраивает.
    А можно поподробнее, есть желание попробовать.

  13. ABA

    ABA Пользователь

    Сообщения:
    281
    Симпатии:
    19
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва СВАО
    На данный момент сам выясняю у Сергея: http://laser-technology.ru/forum/9-3-3#416

  14. MOFiber

    MOFiber Новичок

    Сообщения:
    30
    Симпатии:
    0
    Баллы:
    0
    1. Кстати, для того, чтобы сфокусировать излучение на 200 мкм подойдет почти любая линза, даже большого диаметра.
    2. Что касается разных цветов, то это просто очень сложно, может и нереально. Но, согласно работам по модовому уплотнению, если в ступенчатый световод вводить на разном расстоянии от центра, то можно получать разное распределение интенсивности на выходе ( пятна немного разных диаметров либо кольца разной толщины.) Просто тут надо считать и очень много экспериментировать.
    p.s. Если найти волокно с примесями висмута, то можно сразу белый там генерировать по идее. Такие волокна делают в москве в институте волоконной оптики. Правда, я еще не совсем разобрался что там с решетками брэгга, хотя их делают только на ир и дорого. Вот получу это волокно без решеток и проверю, как оно без них генерирует и генерирует ли вообще. Но это оффтоп.

  15. MOFiber

    MOFiber Новичок

    Сообщения:
    30
    Симпатии:
    0
    Баллы:
    0
    фото пучка, сфокусированного микроскопом на торец 50 мкм градиентного световода. Малое яркое пятно - лазерный пучок, большое пятно - торец световода. Лазер из двд.
    Есть только один косяк в нашем случае, желательно использовать полимерное волокно (у него окна прозрачности в видимом диапазоне), но такое производят где-то в подмосковье опять же.


    Вложения:

  16. ABA

    ABA Пользователь

    Сообщения:
    281
    Симпатии:
    19
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва СВАО
    Сфокусирует луч в точку?

  17. мирон

    мирон Пользователь

    Сообщения:
    794
    Симпатии:
    43
    Баллы:
    28
    "... получится осуществить великую ламерскую мечту выведения кучи лазеров на 1 ось: собираем несколько параллельных пучков линзой, а в её фокусе ставим волокно. На выходе из волокна еще линзу или обиектив - что скажут профи, получится или нет ?"
    Здесь обсуждалась лишь задача заведения пучка/ пучков в многомод, причём многомод реально большого диаметра (200 мкм). Заведите и посмотрите, что получается на выходе. При реальных длинах волокна получите пучок, покоцаный на спеклы. А уж что вы дальше хотите с ним делать - это ваша же проблема. Хорошо сколлимировать такое трудно.
    Играться с одномодом, особенно в домашних условиях, себе дороже.

  18. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    На самом деле всё проще. Пускаем сколлимированные пучки в линзу, а в фокусе линзы ставим другую, короткофокусную и получаем один пучёк

  19. ABA

    ABA Пользователь

    Сообщения:
    281
    Симпатии:
    19
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Москва СВАО

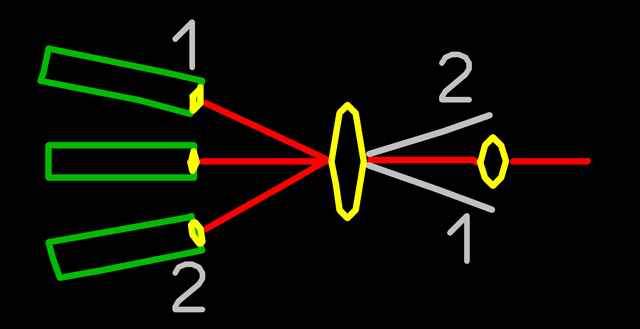

    Как я понимаю, мы получим это:[attachment=0:474enia4]3.JPG[/attachment:474enia4]
    В общем как подал, так и получил.


    Вложения:

    • 3.JPG
      Размер файла:
      83,1 КБ
      Просмотров:
      945
  20. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    нет
    учите оптику=) сейчас нарисую.. в паинте и приложу
