Опознание деталей

Тема в разделе 'Разработка новых драйверов', создана пользователем luxor, 24 сен 2009.

  1. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16
    Как всегда, не рисовал схемы. Ваяю как Бог на душу положит. Преобразователь выпилил ножовкой из платы старого сканера MUSTEK, он очень удобно разведен, добавил только один резистор и через него подал плюс питания на ключ разрешающий работу преобразователя. Умножитель как у vb761, прямо с фото и лепил, только детали другие. Диоды нашел только R5000, пять тыщ вольт, кондеры 1000 пф 2 кв, потому и ставил по три штуки последовательно вместо одного. Что интересно - труба запускается, даже если поменять плюс с минусом. Только на обратной полярности моргает. И еще - от родного питальника запускается хуже! Светит одинаково от обоих ( визуально, т.к. померить излучение нечем).

  2. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :) класс...ну может всетаки попробуешь принципиалочку составить?

  3. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16

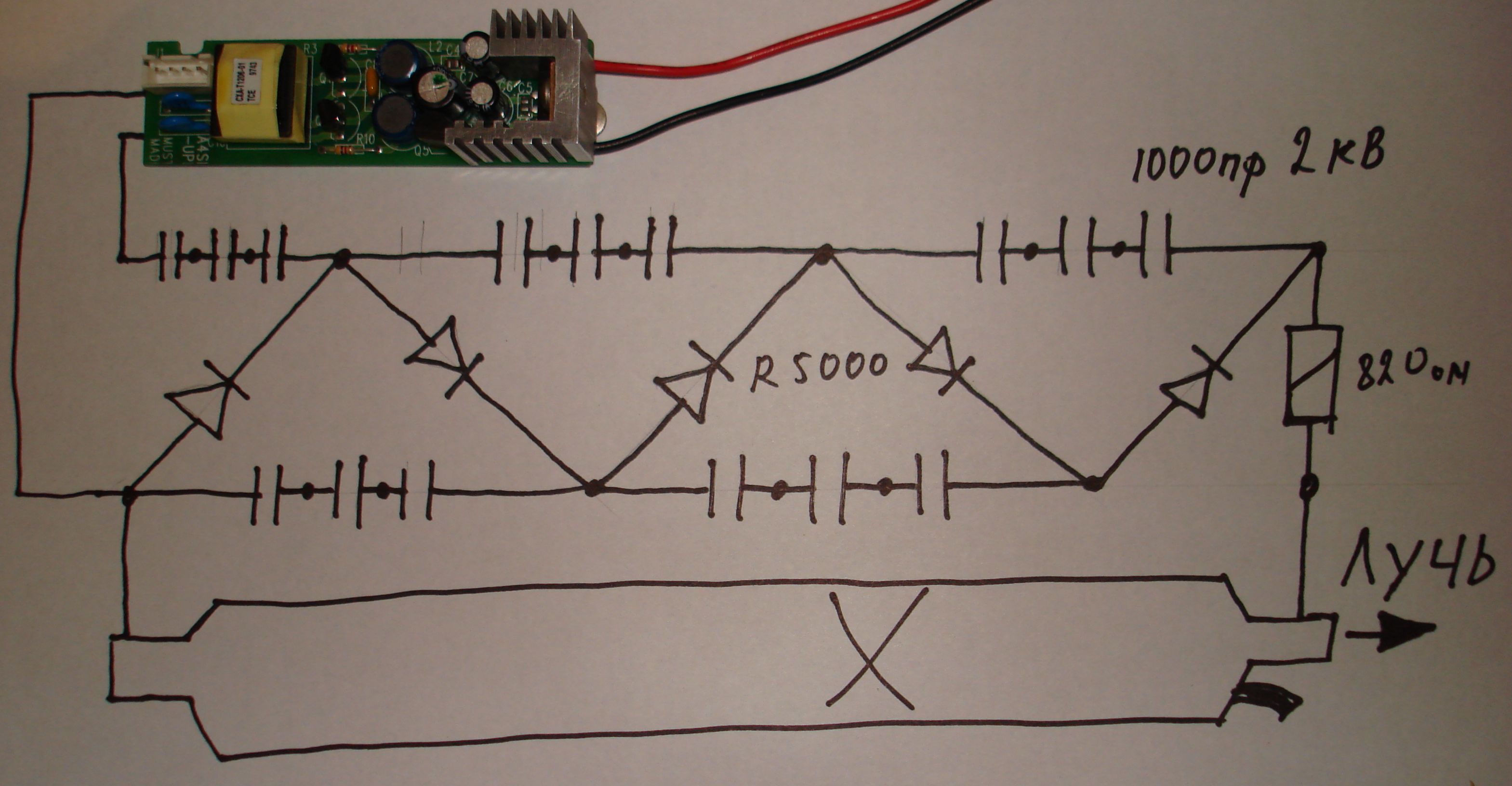

    Ну как-то так :)[attachment=0:2zgoz37g].jpg[/attachment:2zgoz37g]
    На преобразователь MUSTEK схемы не дал.
    На фото ошибочка - резистор 820 Ком, а не Ом :oops:


    Вложения:

    • .jpg
      .jpg
      Размер файла:
      344,4 КБ
      Просмотров:
      1.150
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ;) спс ;) может когданить попробую

  5. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16
    Нашел способ, как оценить излучение на больше-меньше. Направляю лучь на руку, в результате маленькое яркое пятно и ореол вокруг него. Так вот диаметр этого ореола напрямую зависит от излучаемой мощности. Видимо меняется глубина проникновения в ткани тела. Легко найти наилучший вариант при настройке. Не стоит использовать этот метод на чем-либо кроме ГЕ-НЕ, иначе лишняя дырка в организме. :cry:

  6. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16

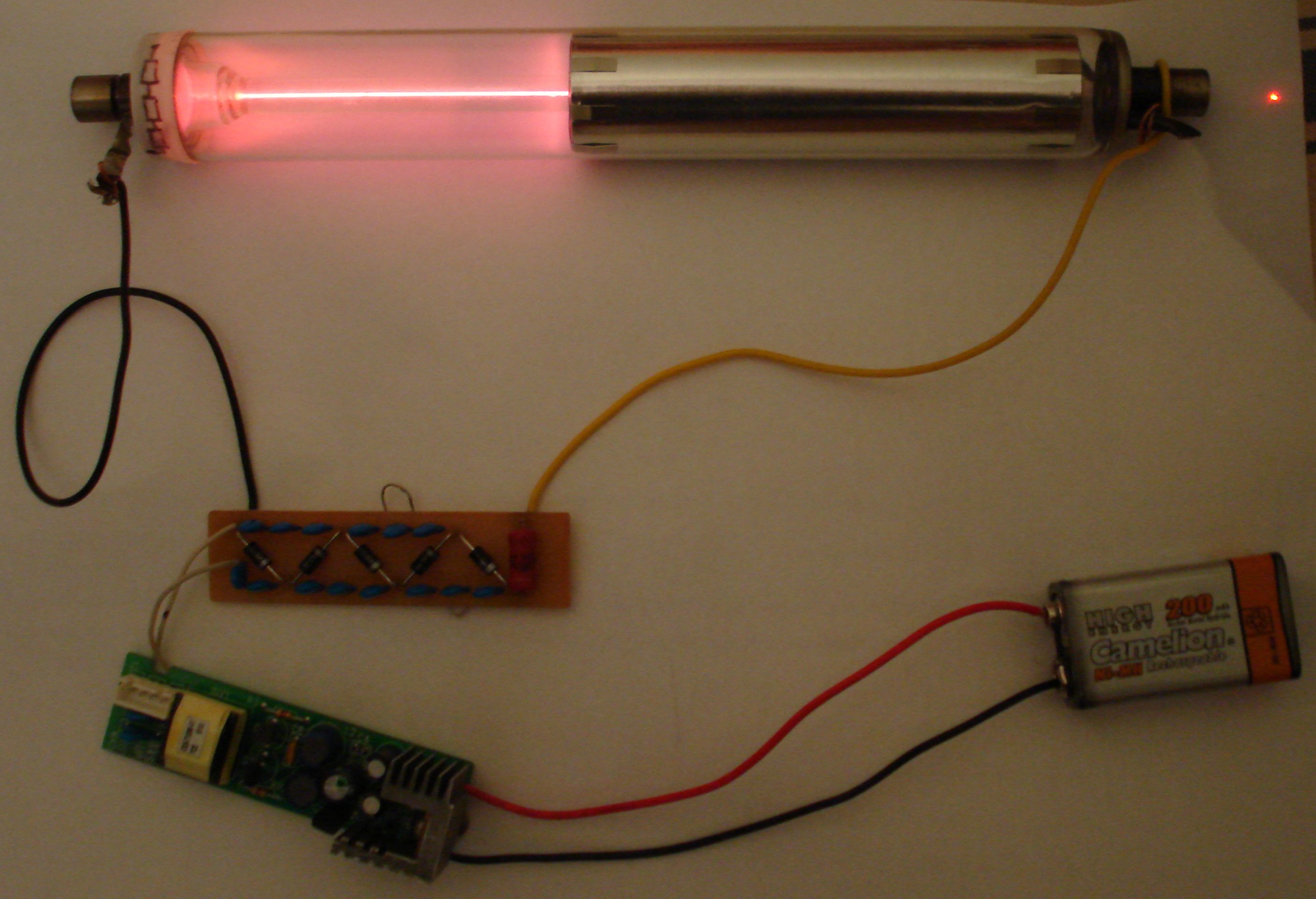

    Гыыыы...[attachment=0:f5xox1us]2.jpg[/attachment:f5xox1us]


    Вложения:

    • 2.jpg
      Размер файла:
      365 КБ
      Просмотров:
      1.237
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    фига себе!!!вот только батарейка наверно пару минут пашет

  8. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Ну лазер не очень мощный, так что ничего удивительного

  9. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16
    С полчаса работал, вроде ниче с батарейкой не случилось. Видно, ток маленький.

    О, вот замигала. Подожду, пока погаснет. Это аккумуляторная Крона.
    Хех, погас. Надолго хватает.

  10. Wite

    Wite Пользователь

    Сообщения:
    60
    Симпатии:
    0
    Баллы:
    16
    Если серьезно, то 14 минут горит, потом минуту мигает и гаснет.

  11. madtehnik

    madtehnik Новичок

    Сообщения:
    36
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    киев

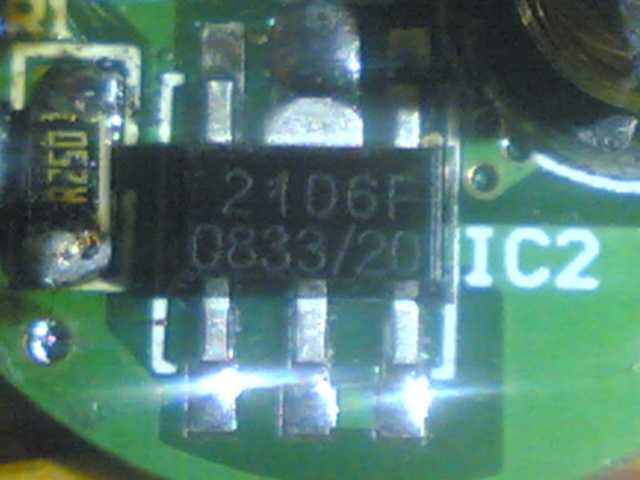

    помогите определить микросхему ( установлена на драйвере 800ма , покупался в питаемлед)


    Вложения:

    • 12112009_1_1.jpg
      Размер файла:
      22,1 КБ
      Просмотров:
      1.208
  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    может njm2106?

  13. madtehnik

    madtehnik Новичок

    Сообщения:
    36
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    киев
    NJM2106 - ACTIVE BASS EXPANDER - New Japan Radio ;)

  14. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :oops: сорри......

  15. madtehnik

    madtehnik Новичок

    Сообщения:
    36
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    киев
    перелазил все доступные даташиты , так нима ни хто! :?

  16. silencer-1

    silencer-1 Новичок

    Сообщения:
    3
    Симпатии:
    0
    Баллы:
    0
    купил на рынке горсть компонентов.. в итоге остались такого типа как эти: 2 кондера, резистор и, похоже, диод. Может это как раз то, что нужно..
    [​IMG]
    помогите определить. (С обратной стороны ничего не написано)

  17. Antoha_Sol

    Antoha_Sol Пользователь

    Сообщения:
    92
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    silencer-1
    то что на фото с самого верху(стеклянный корпус с чёрными полосами) это стабилитрон

  18. votunya

    votunya Пользователь

    Сообщения:
    30
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Адрес:
    Киев
    Если не ошибаюсь
    1-КД522
    2-КД102-КД104
    За кондеры не скажу. Справочник надо смотреть.

  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    верно...
    Antoha_Sol, сверху кд522 :!:

  20. silencer-1

    silencer-1 Новичок

    Сообщения:
    3
    Симпатии:
    0
    Баллы:
    0
    спасибо
    не подскажешь справочник?
    я нашел только подобные:
    http://www.qrz.ru/reference/marking/mark15.htm
    там говорят 5 точек должно быть. Если весь оранжевый - это как 5 оранжевых (18n)? А если 2 синее 33u - сильно много..
