    :rolleyes:без обид, но кот прав...
    а вообще соберите для начала хотя бы на лм317...

    suslox, 19 июл 2011
    #321
  2. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    А чё на транзисторе не пойдёт?? И кстати, можно ли вместо транзистора намоей схеме поставить както стабилизатор лм317? Если нет, то можно к среднему выводу стабилизатора перед переменнымрезистором поставить стабилитрон на 3 Вольта?

    vhemaster, 19 июл 2011
    #322
  3. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Мне кажется, или это тонкий троллинг? :|

    chem_kot, 19 июл 2011
    #323
  4. Молчун

    Молчун Пользователь

    Сообщения:
    162
    Симпатии:
    25
    Баллы:
    28
    Чё сразу ярлыки то клеить? Можно просто ответить. По пунктам:
    1. На транзисторе - не пойдет.
    2. Можно поставить и ЛМ317 и стабилитрон. Нестандартные схемы включения элементов требуют более тщательного анализа схемотехники и просчета эксплуатационных параметров используемой элементной базы.
    3. Удачи в разработке собственных драйверов!

    Молчун, 20 июл 2011
    #324
    chem_kot нравится это.
  5. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    А почему на транзисторе не пойдёт?
    И ещё, подскажите плз как сделать стабилизатор на лм317, стабилитроном и резистором?

    vhemaster, 13 авг 2011
    #325
  6. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    suslox, 13 авг 2011
    #326
  7. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской

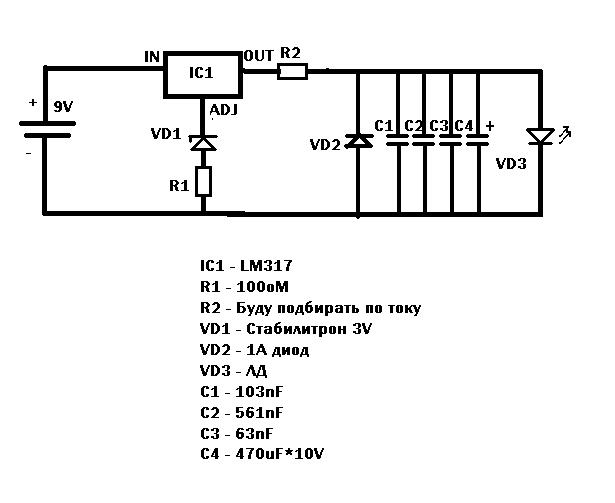

    А такая схемка пойдёт?
    Я пробовал сделать сам стабилизатор именно таким способом. Вышло =)) А кондеры С1-С3 будут защищать от высокочастотных всплесков напряжения. Я взял именно такие кондеры чтобы было 0 перебоев. Патание я буду подавать от кроны 9V.
    Резюк R1 сделает так, чтобы напряжения было немного больше 3х вольт, чтобы при разрядки кроны до 6V, напряжение было около 2,75 вольт. Я проверял.
    Резистор R2 будет ограничителем тока. Диод VD2 будет защищать от подачи напряжения в неправильной полярности.


    Вложения:

    • ld.JPG
      Размер файла:
      29,1 КБ
      Просмотров:
      3.158
    vhemaster, 13 авг 2011
    #327
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    я говорил про схему стабилизатора тока....

    suslox, 13 авг 2011
    #328
  9. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    Так подойдёт эта схема??!!!!

    vhemaster, 13 авг 2011
    #329
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    соберите схему стабилизатора тока на лм317. она есть в теме

    suslox, 14 авг 2011
    #330
  11. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    Ну вот, я же нарисаовал схемку. Пойдёт она для лазера?

    vhemaster, 14 авг 2011
    #331
  12. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Скачайте даташит на микру и посмотрите схему стабилизатора напряжения или схему стабилизатора тока из статьи
    Касательно вашей схемы - вам стабилитроны девать некуда?! LM317 не требует стабилитрона, требуется всего лишь завести на ножку обратной связи (ADJ) напряжение с делителя или с датчика тока и все...
    Конкретно в вашей схеме защитный диод я бы поставил в другом месте и резистор после лм-ки выкинул бы...
    И крона ток порядка 300мА и выше будет отдавать совсем-совсем недолго...

    chem_kot, 14 авг 2011
    #332
  13. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской

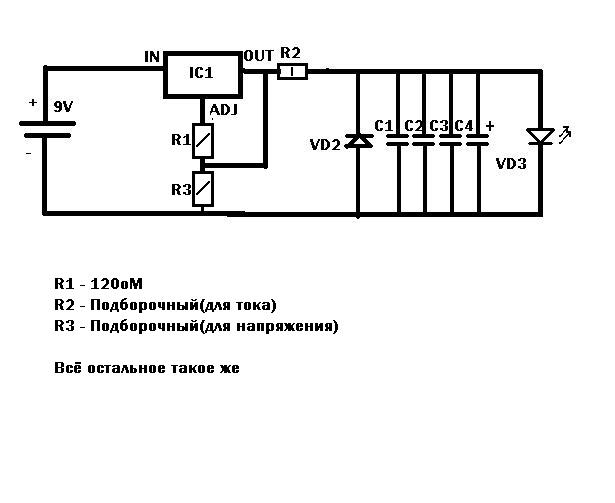

    Аааа. Точно. Датащит. Я думал что 1 вывод это вход, 2 управляющий а 3 выход. От дурак((

    Но ничё. Я нашёл схемку которая мне подойдёт)) 2 резюка и сам стабилизатор = стабилизируйщее устройство. Спасиб за совет))
    На моей новой схеме R3 будет управлять самим напряжением. Тоесть будет его регулировать. R2 будет также регулировать ток)) Будет мега стабильное напряжение и ток))


    Вложения:

    • ld.JPG
      Размер файла:
      26,9 КБ
      Просмотров:
      771
    vhemaster, 14 авг 2011
    #333
  14. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской

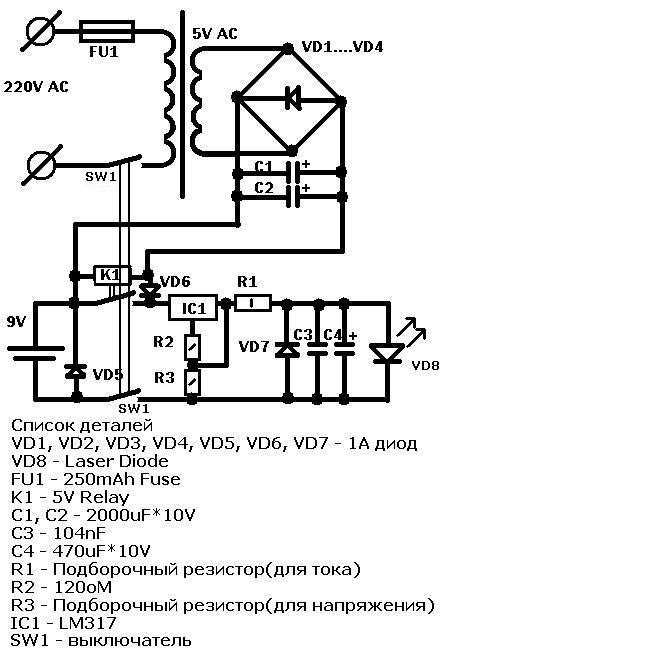

    Но вот моя новая схемка
    Тут есть функция питания от сети 220В. Реле К1 при включении прибора в сеть 220В будет отключать крону на 9В от прибора. Диоды VD5 и VD6 будут защищать от активации реле кроной. Резисторы R1 и R3 остаються подборочными. А выключатель SW1 будет выключать схему полностью.


    Вложения:

    • ld.JPG
      Размер файла:
      61 КБ
      Просмотров:
      800
    vhemaster, 14 авг 2011
    #334
  15. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Зачем вам резистор R2 после стабилизатора? для красного диода он совершенно не нужен...

    chem_kot, 14 авг 2011
    #335
  16. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    Резистор R2 нужен сам по сибе. Это часть стабилизатора!!!!! Для стабильности напряжения

    vhemaster, 14 авг 2011
    #336
  17. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    На первой схеме вы ограничиваете им ток диода, но у красного лазерного диода ВАХ позволяет питать его просто стабильным напряжением без всяких токоограничительных резисторов

    chem_kot, 14 авг 2011
    #337
  18. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    Но я не хочу чтобы он сгорел. надо перестрахорваться

    vhemaster, 14 авг 2011
    #338
  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.703
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    тогда питайте ТОКОМ!!!и соберите СТАБИЛИЗАТОР ТОКА!!!!

    suslox, 14 авг 2011
    #339
  20. vhemaster

    vhemaster Новичок

    Сообщения:
    16
    Симпатии:
    1
    Баллы:
    3
    Пол:
    Мужской
    Ну вот в моей схеме есть и стабилизатор напряжения, и ограничитель тока =)) Коточе защита от перегорания ЛД 95%

    vhemaster, 14 авг 2011
    #340
    Молчун нравится это.
