Re: PHR-803T

ну блюрей лазер похож на обычный лазерный диод.. такой же корпус, такие же лапки-выводы.... точнее это и есть лазерный диод со всеми вытекающими. короче все правила питания для него сохраняются - стабильность, запитка током etc, но падение напряжения на нем 5В => либо повышалка, либо питание 2 ли-ион и резистор/линейный драйвер/понижалка/сепик... Типа того Ток держут разный от диода к диоду - лучше подать на свой образец 5 В и посмотреть самому. 140мА точно выжимали, но бывают и на 90-100мА диодики

Вобщем сам не юзал блюрейку, тоже охота побаловаться. И это, про какие дрова ты говоришь (ссылку)?



Re: PHR-803T

ништяк тема,как раз хотел создать.

А можно ли питать 803Т от такого аккума? http://www.dealextreme.com/details.dx/sku.19625



Re: PHR-803T

>....от такого аккума? (sku.19625)

о, этот цилинидрик... похож на обычный аккум, а внутри-то.... хотя что там внутри, внутри такой же обычный ли-ион аккум!!!
Ёш вашу меть, написал же что 2 ли-ионками (каждая по 3.7в) можно запитать, через резюк/стаб etc блюрейку.



вот
http://s02.radikal.ru/i175/0908/d0/22b2c6089746.jpg

нашел на форуме тут,причем давно...



ASUS DRW-20B1ST

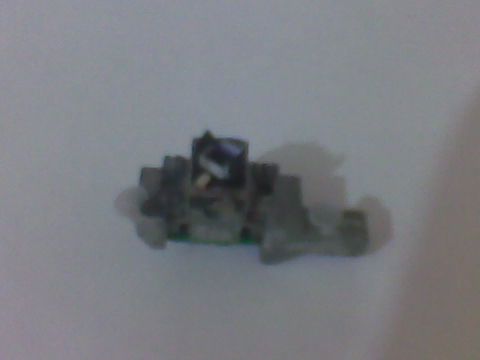

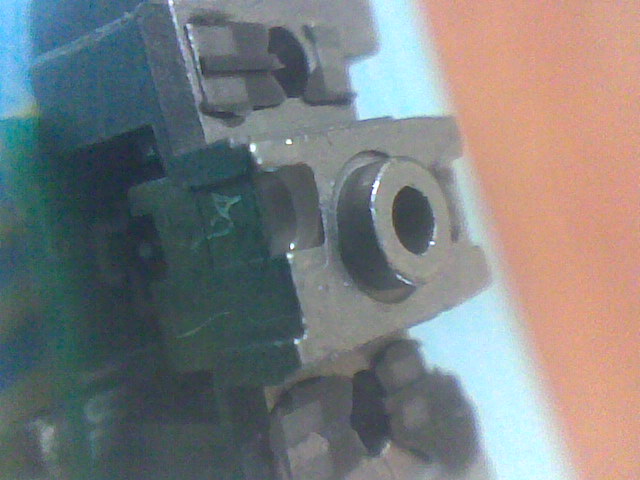

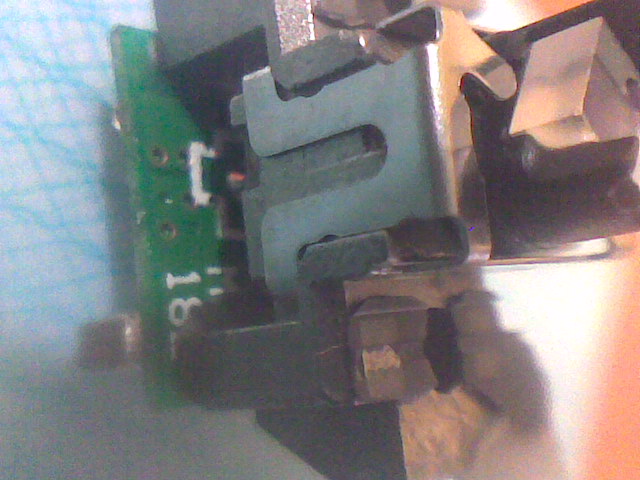

Купил дохлый "ASUS DRW-20B1ST", разобрал и достал лазер, нашол только один (или похожее на него, фотки ниже). Но вопряки моим ожиданиям лазер оказался немного иным по форме и расположению контактов питания. Объясните, как его подключать к схеме, какая лапка у лазера "+" и "минус". Фотографии не лучшего качества, снимал на мобилку. Кстати, если прилипить к объективу линзу от лазера, то становится возможным фотографировать очень близко не теряя резкость

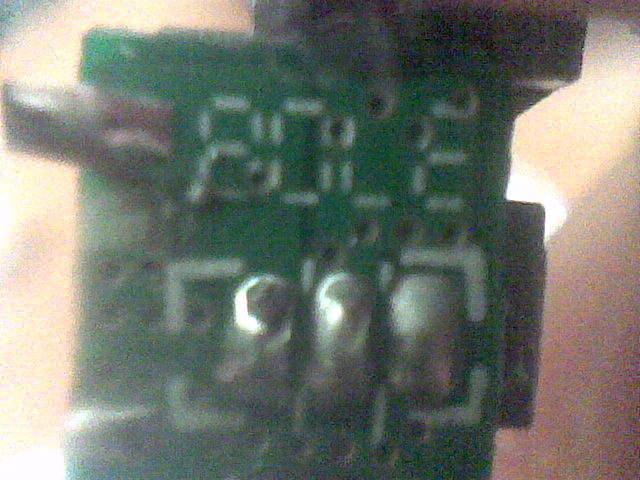

Небольшое описание: Если смотреть с низу на кусочек платы куда припаяны лапки лазера, их можно насчитать 3 штуки, чуть выше лапок, на кусочке платы есть надпись нето "POLE" или "P0LE" или "POLc" точнее сказать сложно.

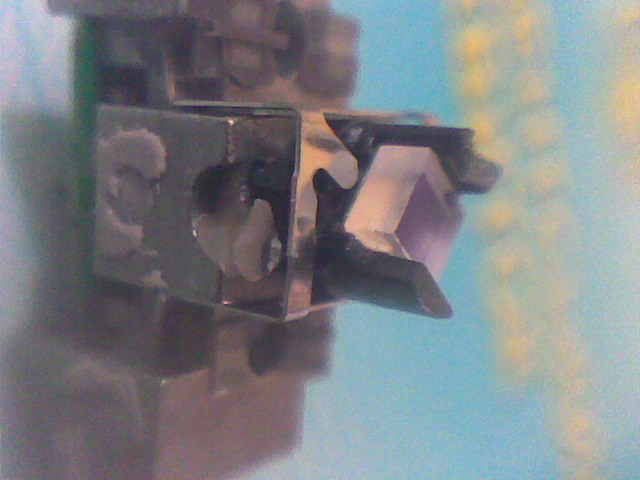

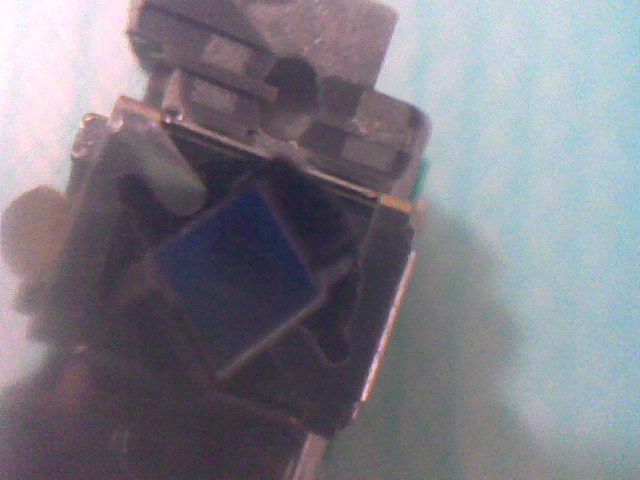

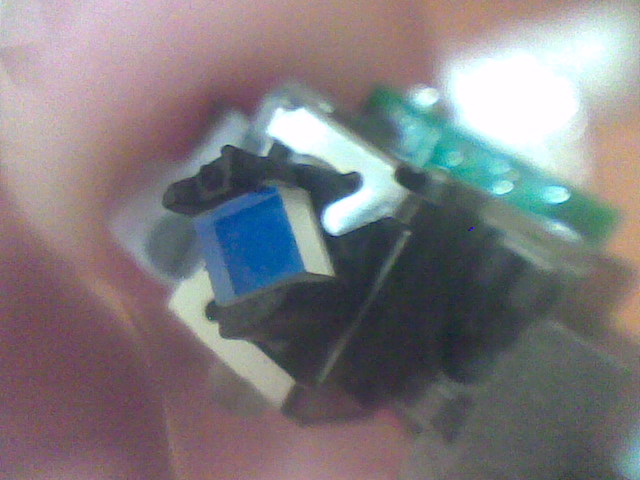

Если смотреть сверху на лазер то видно что-то подобии закрепленной квадратной линзы.



но вот зря ты так лол не лол
я вас и нашел (сайт) через лола который чет написал ...
Иногда вопросы совпадают ...
а лазер собрал без вас =/ нечем вы мне не помогли ГУГЛ помог и сайты для чайников в электронике!
Терь есчу ОПТИКУ для своего первога вызжега =)



У Вашего лазерного диода средняя лапка - минус(катод), а одна из других - плюс(анод).Проверьте крайние лапки, от которой отходит тонкий проводок к кристаллу и есть анод, чтоб расмотреть внутренности можно снять этот "квадратик", это дифракционная решетка, она не нужна.
З.ы. Спасибо за соблюдение арфографии и четкую формулировку вопроса, хоть читать было приятно.

Нет, не зря.

Молодец. Возьми с полки огурец.

Для чайников? А кто утверждал что руки не из задницы растут? И вообще прежде чем задать свой следующий вопрос зайдите на свои сайты для чайников, почитайте нашь форум. Хорошо?



Спасибо. К Вам ещё парочка вопросов:
1)Вы можете определить по внешнему виду это DVD или CD или ИК лазер?
2)Вы сказали что можно снять дифракционную решетку, а поставить её потом на место можно? Для того что бы она играла роль защиты от пыли, или мощность излучения при этом снизится?



1. Скорее всего это ИК, но возможно и красный лазерный диод. Мне попадались подобные ИК лазерные диоды (установлены на куске пластмассы) в древних читающих CD приводах.
2. Если снять аккуратно то конечно же можно, хотя она там скорее всего на клею. Мощность излучения если ее не снять будет падать(да и с ней не получится использовать лазер для сведения в луч) т.к. она разлагает излучение ЛД на несколько других лучей или делает что-то подобное.

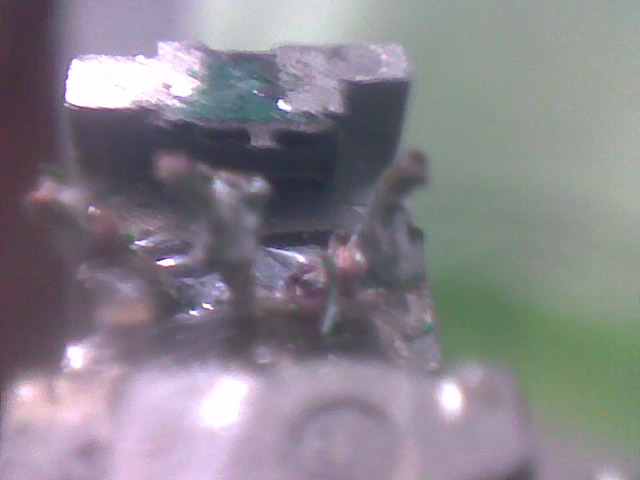

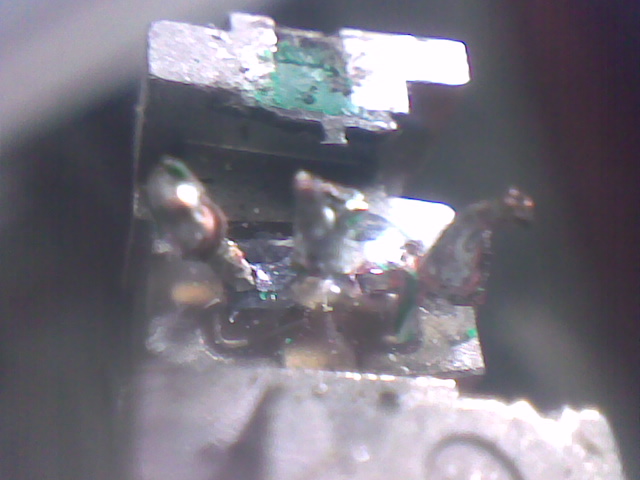

Скажите, насколько опасно перепутать полюса при подключении питания к лазеру через драйвер? Проблема в том что я не могу определить полюса Вашим методом. Есть ли альтернатива? Например измерить сопротивление между лапками? Ниже прилагаю фото после снятия диф. решетки.



Ой, здорово. Там похоже корпус ТО-56, а не бескорпусник.
А путать очень опасно, лазерные диоды пробиваются очень легко при обратном(неправильном) включении.
А определить мультиметром по-моему можно, но я точно не помню, может и нельзя по каким-то причинам, пусть на это ответит кто-нибудь другой.



1 это плюс
2 это минус
3 не используется

первый класс , вторая четверть блин.



у меня диод не такого вида, лапки не триугольником расположены а в ряд.



Они треугольником , поверь. Аккуратно отпаяй плату от выводов диода и все станет ясно. Или под плату загляни.

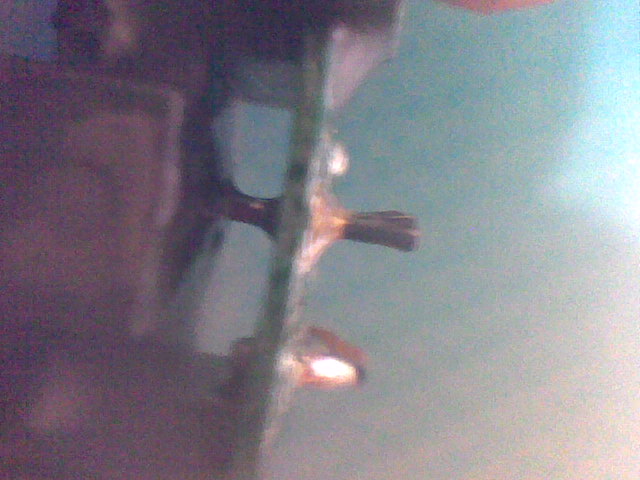

Отпаял, все так как я и описывал, смотри:



ты отпаяй и фоткать не чо не надо проще будет
