Реконструкция ЛТИПЧ-8

Что-бы не испарить фотодиод, расфокусировать линзой луч, и дополнительно ослабить аттенюатором, например https://aliexpress.ru/item/10050041...st.83.48994aa6B4FXmQ&sku_id=12000028074175059
Хотя, я сильно не доверяю тамошним товарам.



Для измерения мощности нужен фотоприемник с большой площадью. Чтобы весь пучок умещался на площадке. А спектральная чувствительность кремния (точнее перехода в кремнии) очень хорошо изучена и не зависит от производителя . Аттенюаторы также давно стандартизированы , есть наборы оптических стекол различного цвета с документированным спектром пропускания. Естьтакже "серые ", нейтральные фильтры кот. пропускают одинаково в широком спектре

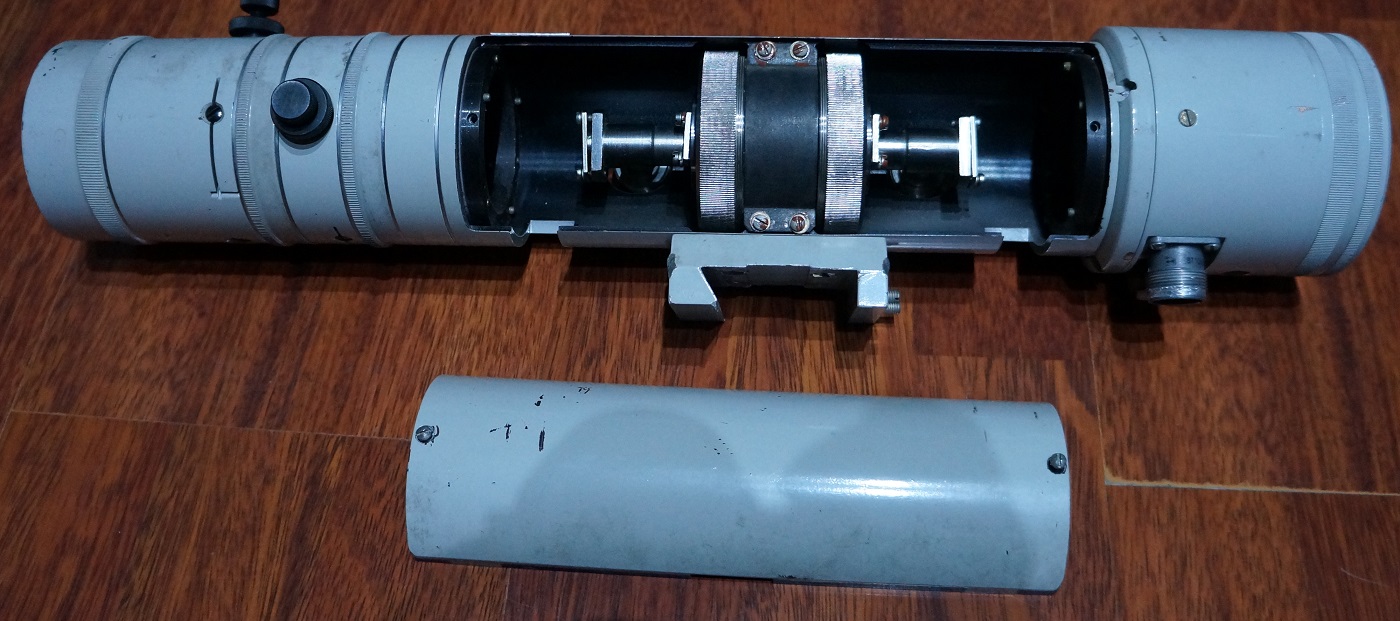

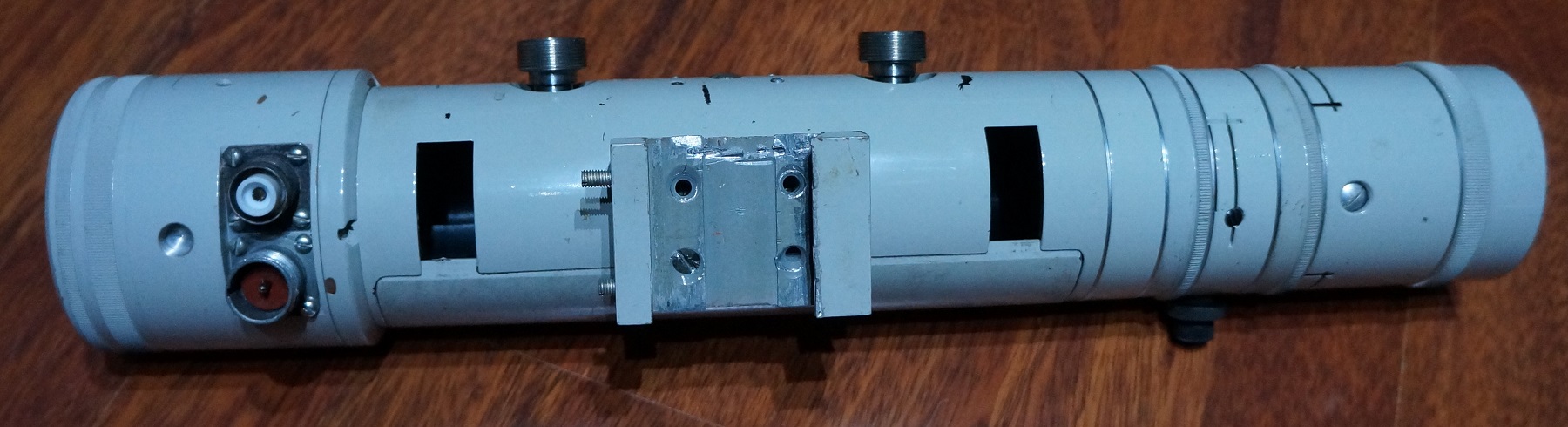

Нашел "родственника" ЛТИПЧ-4



Болк питания
Все на одной плате: дежурная дуга, пождиг лампы (поджигной транс вне платы), схема заряда конденсатора (конденсаторная батарея внешняя), тиристор коммутатора
.



Решил по теме настройки электрооптического затвора поделиться видео с моего и3-25, перенесенного ныне в лабу: https://transfiles.ru/19x3j



При уменьшении напряжения от четвертьволнового - примерно 4кв, на осциллограмме , помимо фона от лампы накачки и гигантского импульса, можно наблюдать появление сильно заинтегрированного импульса (пичков) свободной генерации, гигантский импульс меняется мало видимо из-за низкого быстродействия фотодиода (от головы какого-то кванта снят) и его насыщения.

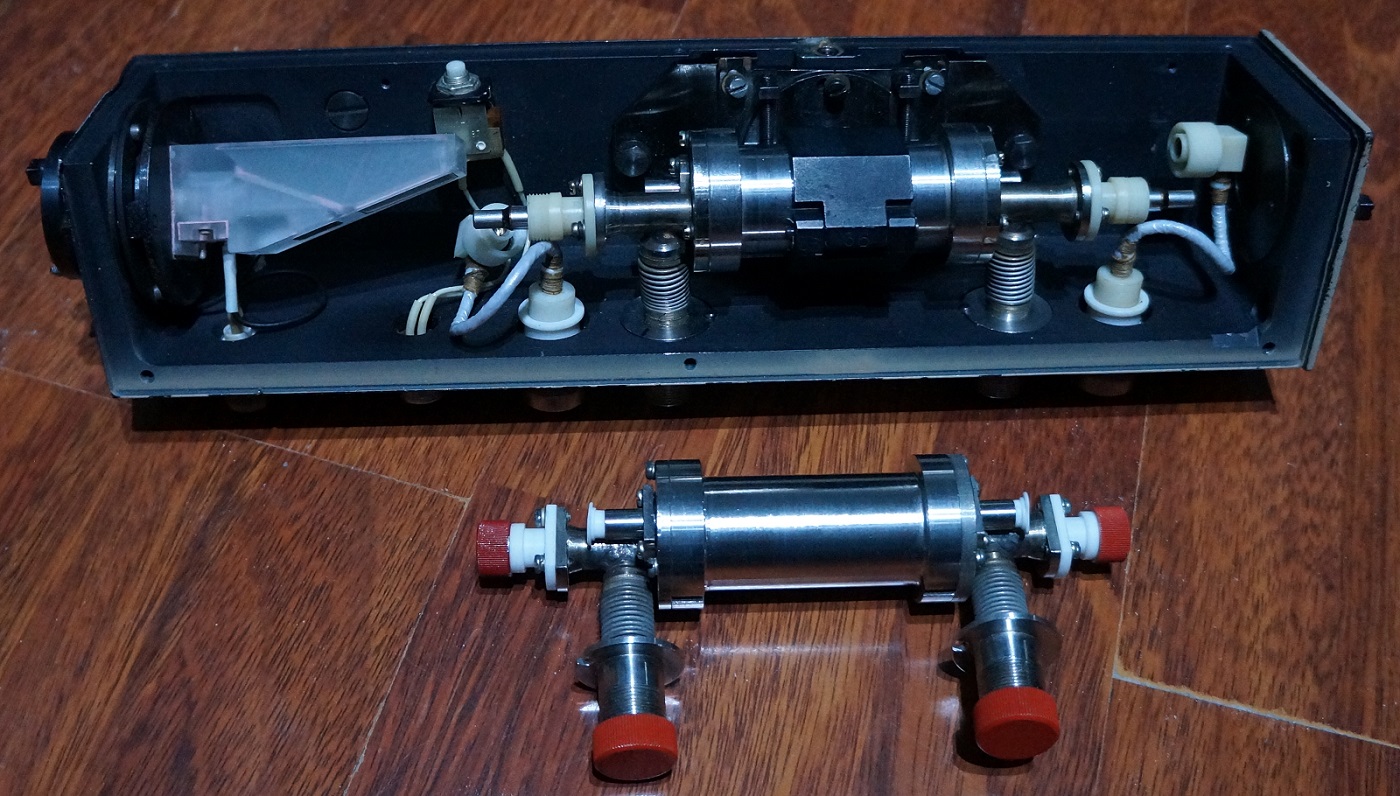

Откопал в хламрвнике "неудачную покупку" ИЛТИ-408Б. Он оказался с убитым квантроном. На корпусе квантрона были чуть заметные цвета побежалости. Вероятно, его поэксплуатировали в сухую. С отражателя начала облезать металлизация.
Но недавно удалось найти новый квантрон. И появилась надежда оживить.



Кстати, какая емкость накопителя и напряжение заряда?



100мкф могу заряжать от 400 до 900вольт! Частота до 3гц. Дома стоит илти- 407 и илти-408 с усилителем, блоки управления надеюсь когда-нибудь сделать. "Смежный" лазер с и3-25 - китайский детатуировочный, вот видео его работы с пробоем воздуха и в оргстекле, жаль искра не в каждый раз в кадр попадает : https://transfiles.ru/d68zf



А можно усилитель сделать на стекле?
Возможна ли такая комбинация?



Хоть неодим и работает на электронных переходах внутренних оболочек, но в различных стеклах длина волны на несколько нанометров может отличаться, но думаю будет работать.

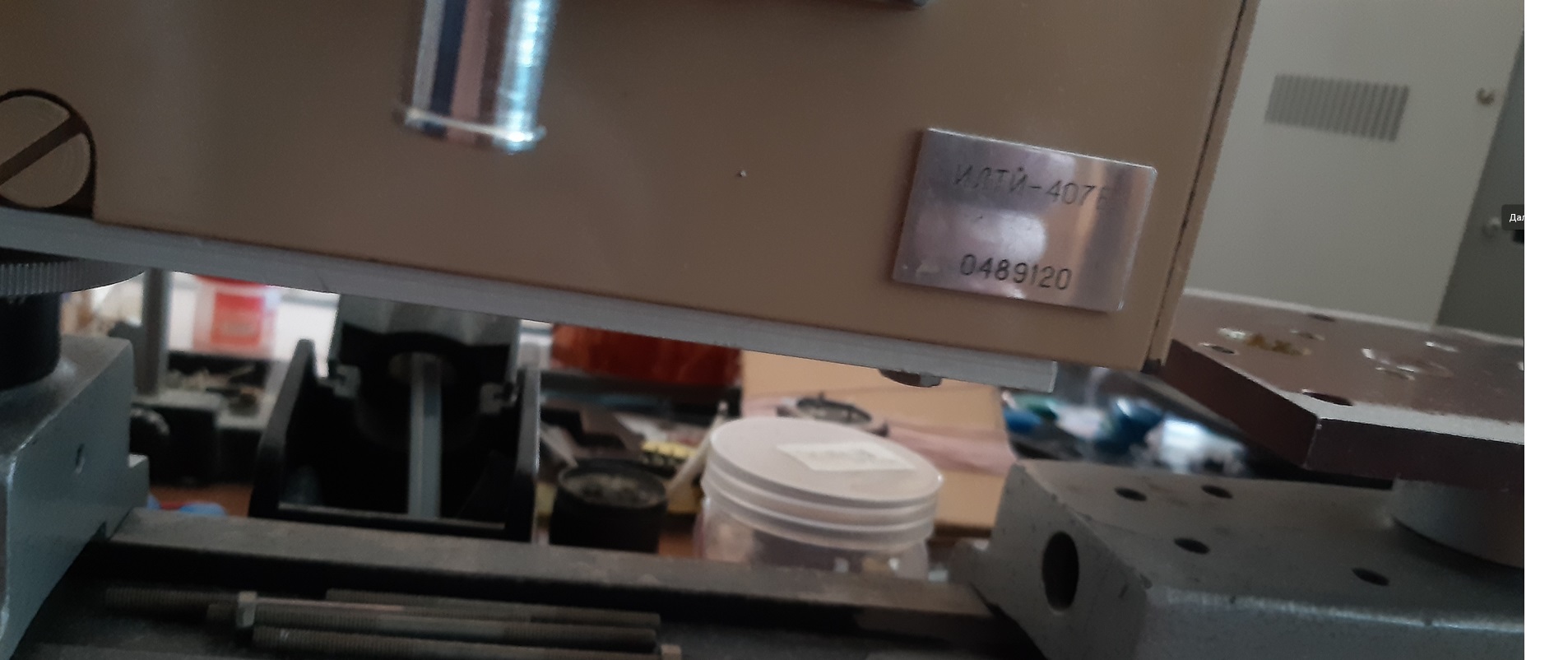

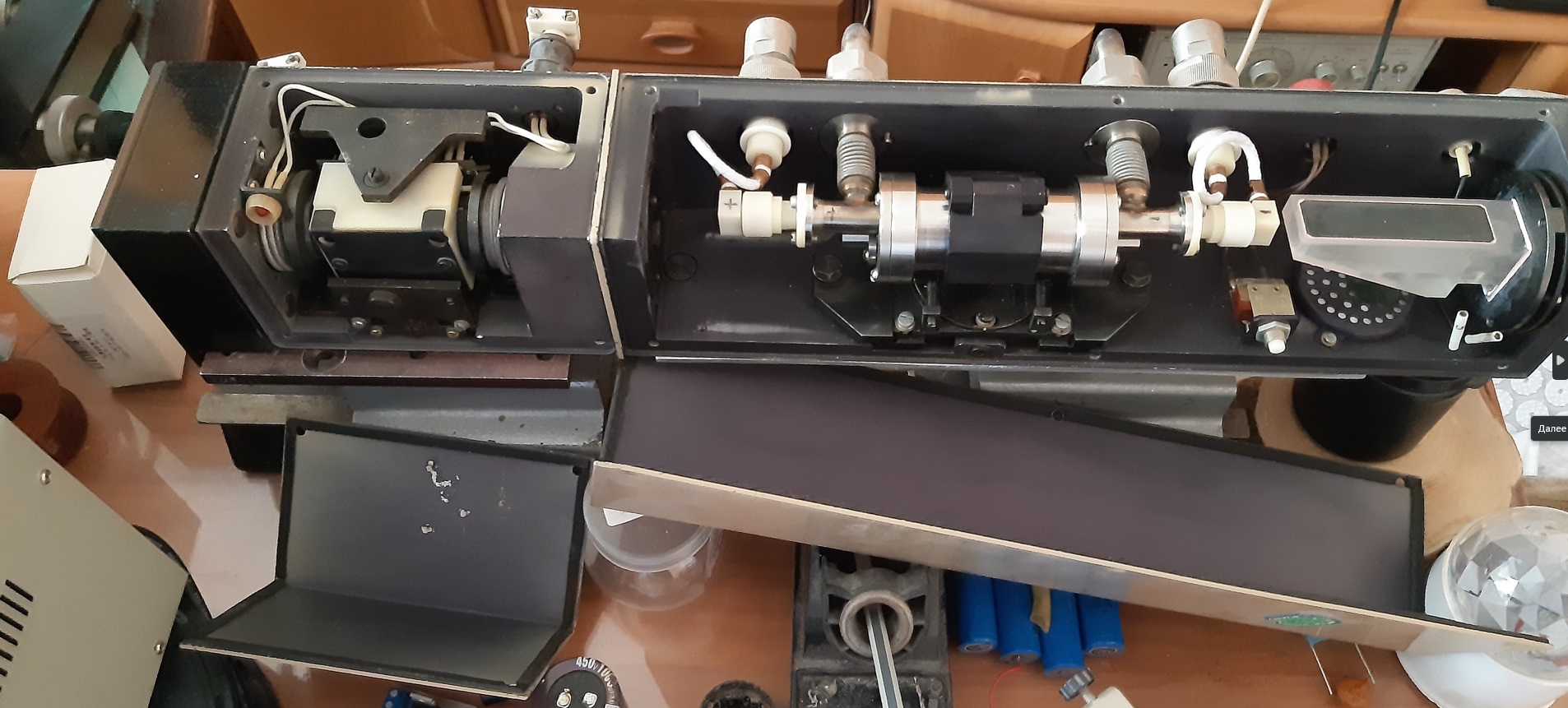

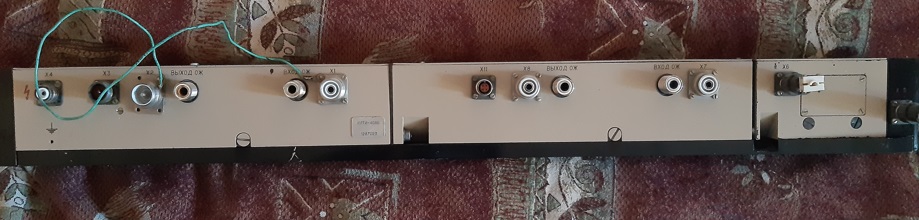

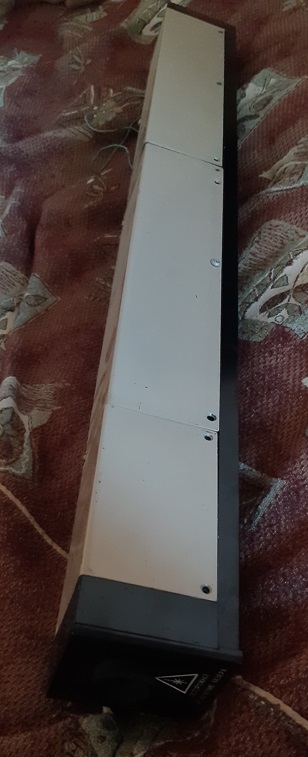

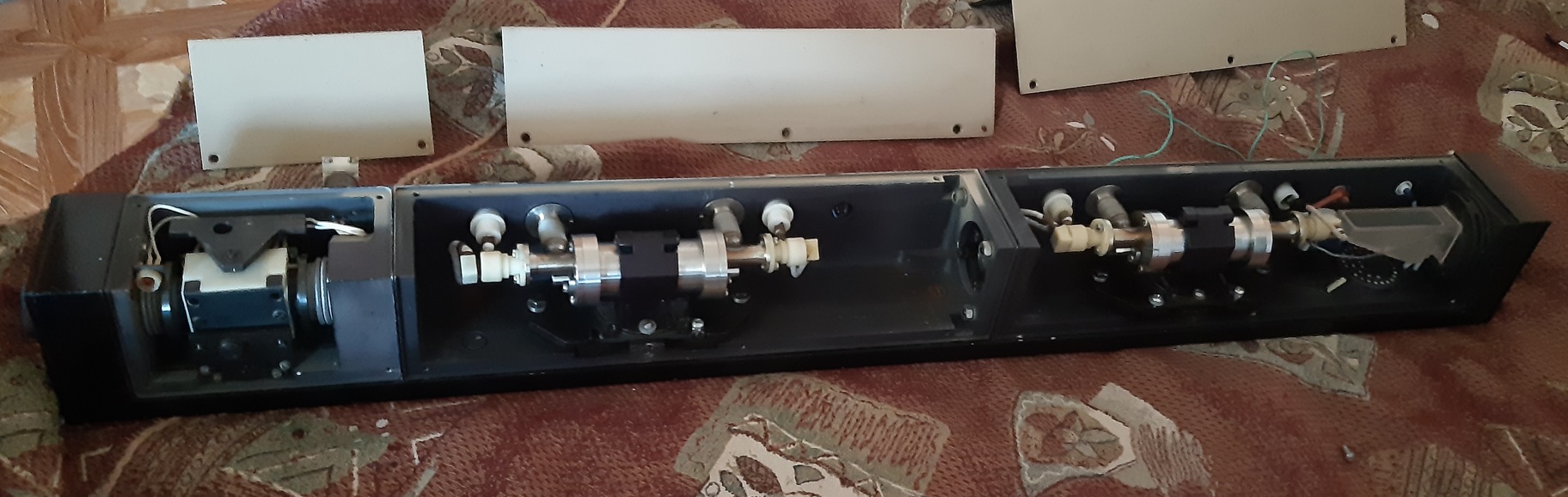

Кстати, вот домашние ИЛТИ407 и ИЛТИ408, последний в полном оригинале со своим усилком и станинкой, удвоитель один на оба 407 и 408

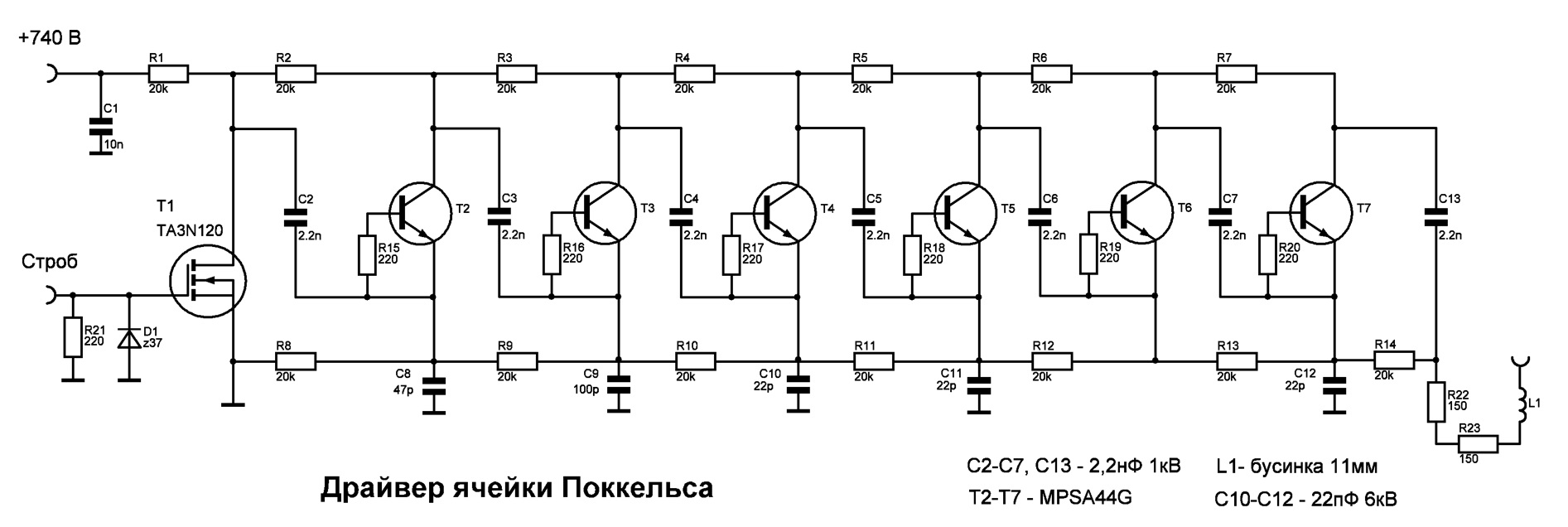

Нашел перечерченную схему драйвера к электрооптическому модулятору абляционного лазера (тоже 4 гармонику выдавал на bbo) масс спектрометра.
Конструктивно затвор от лтипча и других отличался наличием двух поляризаторов - один в самой ячейке, другой с перпендикулярной осью где-то у зеркала (без приложенного полуволнового напряжения к ячейке все глухо). Поэтому драйвер выполнен таким образом.



Нашел кт630б 8 штук, надо будет найти время поиграться.

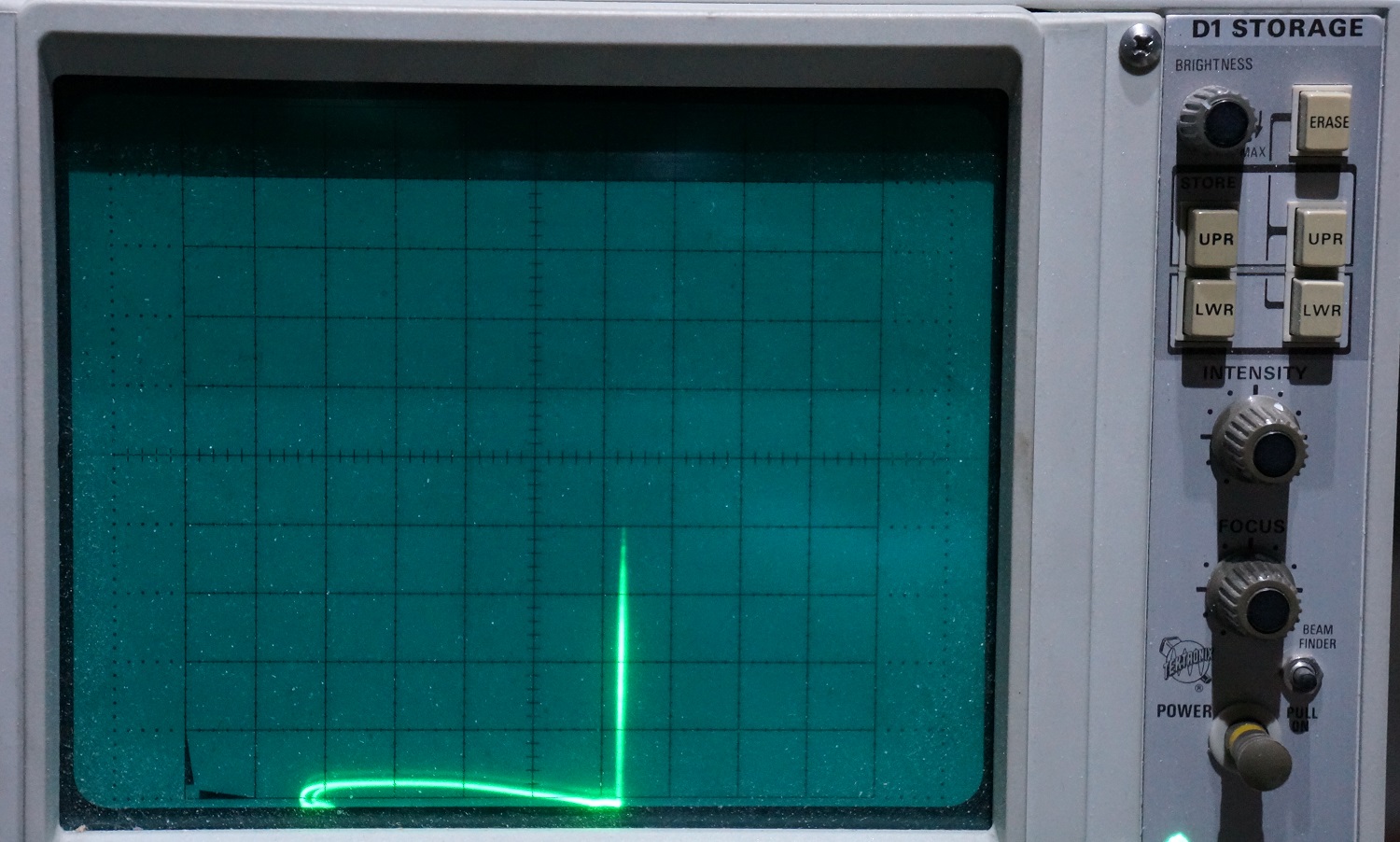

Померил напряжение лавинного пробоя транзисторов MPSA44.
Масштаб по горизонтали 100В/клетку.
Может кому пригодится, кто захочет их применить в схеме
