    Кто знает аналог дросселя для tps61029 на 6.8мкГн? В даташите рекомендуют EPCOS B82462−G4682 но его нигде нету...

    Российская Федерация, 12 авг 2010
    #82
  3. SanchYESS

    SanchYESS Пользователь

    Сообщения:
    321
    Симпатии:
    3
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Санкт-Петербург
    SanchYESS, 12 авг 2010
    #83
  4. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа

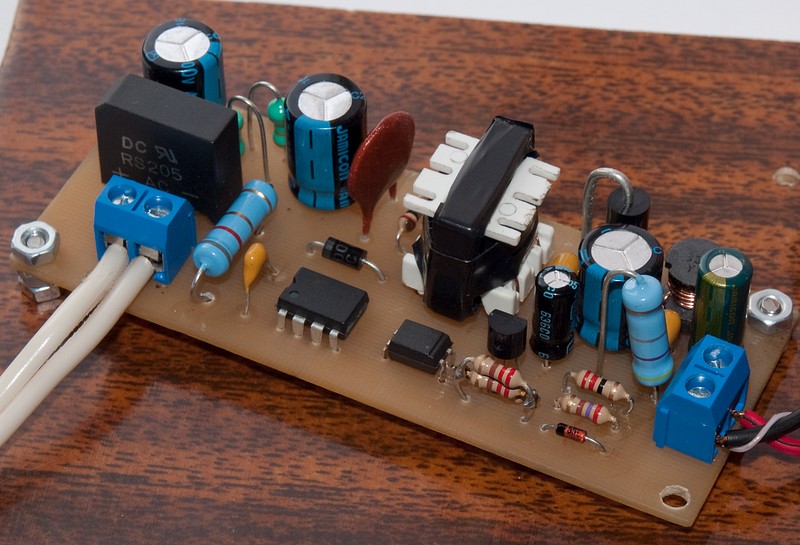

    Собрал блок питания для синего на tny267. Схема завелась с полпика, но стабилизирует как-то странно: в обычном состоянии стабилизирует тока на уровне 1.3А, но если коснуться пальцем "земли", то ток подскакивает на 0.05-0.1А. Даже не знаю на что грешить...

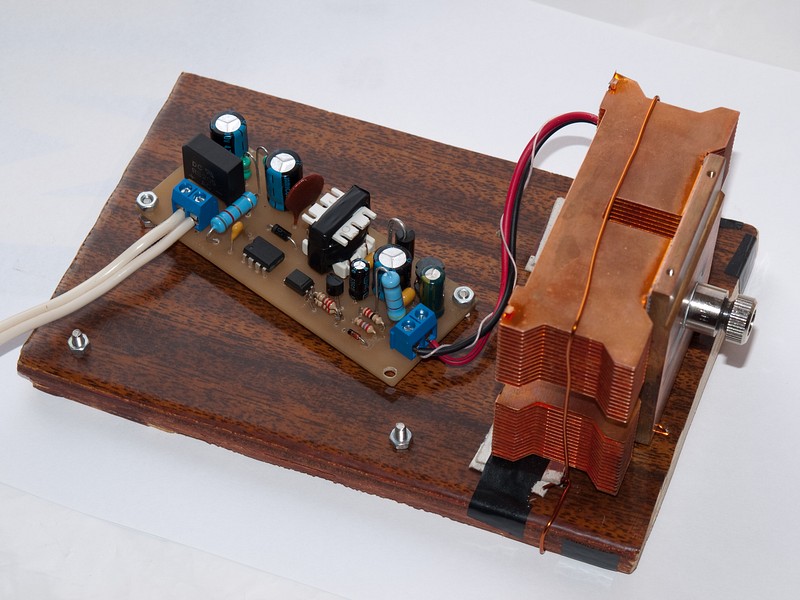

    Выкладываю пару фоток :)


    Вложения:

    ArtDen, 15 авг 2010
    #84
  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ;) как насчет заземления?в таких вещах оно очень желательно...
    видимо касание пальцем влияет на ОС в схеме

    suslox, 15 авг 2010
    #85
  6. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Думаю, заземлять ничего не надо. Видимо, надо было просто сделать БП по упрощённой схеме (без транзистора) в обратной связи. Транзистор повышает КПД, но понижает надёжность.

    ArtDen, 15 авг 2010
    #86
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :lol: да все помешались на этом кпд...
    (увеличение коэфф усиления в цепи ос снижает стабильность)

    suslox, 15 авг 2010
    #87
  8. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    Всё, разобрался в чём дело. Оказывается, надо обязательно ставить конденсатор, обозначенный как Y1 в даташите:
    http://www.datasheetcatalog.org/datashe ... NY268P.pdf
    Он гасит высоковольтные синфазные импульсы напряжения, которые проникают в низковольтную цепь и вызывают там помехи. С этим конденсатором выходной ток держится строго на расчётных 1.4А и не гуляет, если касаться каких-либо проводников в БП

    ArtDen, 15 авг 2010
    #88
  9. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    Суслик, при таких мощах за КПД думать это вовсе не глупость. Кому нужен обогреватель вместо преобразователя? ;)

    4eef, 15 авг 2010
    #89
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    при питании от сети помоему о кпд можно вообще не думать ;)

    suslox, 15 авг 2010
    #90
  11. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    Кстати, LM2621 все таки не катит. точнее катит на половину))
    Она перегревается и через 10 сек начинает моргать. это на 1.3А.
    Но если к ней приложить радиатор, прямо к корпусу, она работает. правда не знаю как на надежности скажется, испытывать не хочу.

    Artemka, 19 авг 2010
    #91
  12. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    Мда....конечно не айс, но радиаторчики на такие корпуса я видел на видяхе Radeon 9800 Pro. Они небольшие алюминивые, как раз наверное по размеру корпуса будут. В общем придет мне от Suslox'a ОУ и попробую.

    chem_kot, 19 авг 2010
    #92
  13. Artemka

    Artemka Администратор Staff Member

    Сообщения:
    2.426
    Симпатии:
    41
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Казань
    не, не катит. тепло надо отводить на корпус лазера. например прижать микросхему к основанию с диодом.

    Artemka, 19 авг 2010
    #93
  14. 4eef

    4eef Пользователь

    Сообщения:
    748
    Симпатии:
    4
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Хряков
    А ничего, что даже в даташите указывается максимальный параметр 1 Ампер? А вы гоняете на 1.3А и еще чему то удивляетесь...

    4eef, 19 авг 2010
    #94
  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    чиф прав...
    Тем, а на 1А стабильно работает?

    suslox, 19 авг 2010
    #95
  16. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    Моя схема на TPS63020 тоже заводится только с пинком. Я не учёл, что ОУ в INA138, при нехватке напряжения на сенсоре, относительно массы, пытаясь открыть ключ начинает подтягивать FB преобразователя через переход База-Эмиттер ключа. В итоге блокирует работу преобразователя ещё до того, как напряжение на выходе поднимется до достаточного для корректной работы датчика.

    INFERION, 19 авг 2010
    #96
  17. gml

    gml Пользователь

    Сообщения:
    184
    Симпатии:
    6
    Баллы:
    18
    Касательно LTM4600 - диоды от Артема получил, плата под LTM4600 готова. На выходных постараюсь распаять и опробовать.

    gml, 19 авг 2010
    #97
  18. ArtDen

    ArtDen Пользователь

    Сообщения:
    1.351
    Симпатии:
    25
    Баллы:
    48
    Адрес:
    г. Уфа
    А как она работает в самом простом варианте стабилизатора тока?

    ArtDen, 19 авг 2010
    #98
  19. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    А я мучал только один вариант - с датчиком тока. Если завести его пинком, то он работает так, как и работал бы в нормальной схеме. Так вот у меня не нашлось достаточно низкоомного резистора, чтоб погонять его на 2A. Поэтому погонял его на 1,5A, при питании в 3,6V. Поведение напомнило LTC3454 на максимальной нагрузке - скрипит и греется как утюг. Но перегрева не было и ток держался стабильно. У резистора от нагрева заметно плыло падение, но ток держался на уровне...

    INFERION, 20 авг 2010
    #99
  20. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ээээ...так 1.5а полностью достаточно!!!куда больше то лезть?

    suslox, 20 авг 2010
