Создаем драйвер для 445нм диодов.

Виноват, безосновательную панику поднял...



2 INFERION: Тут немного по ТЗ. [attachment=0:wh2di5j8]55_Clx.rar[/attachment:wh2di5j8]



Никто не пробовал заюзать ACT4060, держит до 2 А, и говорят не греется, но правда ее питание от 4,5 до 24 вольт, прийдется два лития ставить. Хочу попробовать, буду искать микросхему.
http://pdf1.alldatasheet.com/datasheet- ... 4060A.html



Боюсь предложить не то, но если я верно понял этот даташит, то на этой микре можно собрать драйвер. Правда о ней я ничего не знаю, а заказать у меня её получится не ранее, чем через две недели.

По даташиту - это синхронный переключатель. NCP3127. Ток до 2А. Средние значения входа = 4.5 - 13.2, выхода 3.3 - 15. Но в абсолютных показателях минимальнео питание указано от -0.3В отриц, минимально положительное я не видел. Даташит я смотрел не очень внимательно, т.к. всё равно пока купить не могу. Но расчёт индуктивности и резисторов выходного делителя + таблицы нескольких других резисторов я видел.

Ссылка:http://pdf1.alldatasheet.com/datasheet-pdf/view/353278/ONSEMI/NCP3127.html



Всем привет.Уважаемый INFERION ,у меня к вам огромная просьба.Пожалусто выложите круглую печатку в lay для первого(простого) драйвера на tps 63020.Я думаю многие тоже будут вам благодарны.Желательно с более доступным дроселем,допустим гантелька.



Не выложу. Чтоб у людей от возбудов ЛД горели? Я же уже объяснял что эта микросхема не переваривает какое-либо вмешательство в свою ОС. Только два резистора, и точка. Если вместо одного резистора будет стоять ЛД, со своей крутой ВАХ - амплитуда пульсаций на FB здорово поднимется и коэффициент усиления ошибки превысит критический уровень, что приведёт к перерегулированю и возбуждению схемы. Возможно в энергосберегающем режиме чип не такой капризный, т.к. работает за счёт гистерезиса (грязное питание, немного ниже КПД на средних токах нагрузки).
Ещё проблему возможно решить грубой силой - наращиванием выходной ёмкости до сотен микрофарад. Но пока у меня есть более изящная идея, я к грубой силе обращаться не стану...



Уважаемый INFERION спасибо за заботу за наши ЛД.Просто так получилось что я паяю драйвера именно по вашим разработкам и они прекрасно и стабильно работают.(не в обиду всем форумчанам).Просто нет терпения дождаться вашего окончательного результата,вот и кидаюсь в крайности.Жаль что я ни чем не могу помочь в разработках этого драйвера.А вообще огромное спасибо вам за ваши труды! Вы многим уже и так помогли.

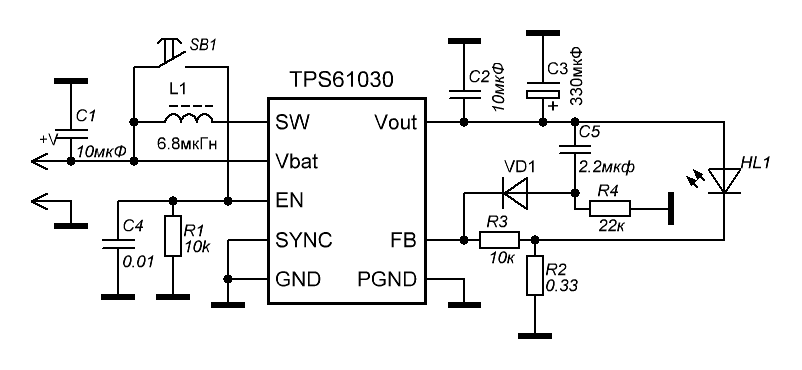

Собрал и проверил вот такой драйвер для синего на TPS61030:
[attachment=0:25nrrsql]Схема на TPS61030.GIF[/attachment:25nrrsql]
Драйвер рассчитан на 1.5А. На этом токе микросхема довольно ощутимо греется, но её запаса по рабочей температуре (125°) более чем хватает. Гораздо сильнее греется токоизмерительный резистор R2. КПД драйвера около 80%.
Детали R3, R4, DV1, C5 нужны для того, чтобы вывести микросхему из режима "софтстарта" сразу после включения.

По поводу элементов: дроссель должен быть рассчитан на ток 3А при питании от лития или на 4А при питании от 2-х АА элементов. Конденсаторы C1, C2 - керамические. C3 - тантал на напряжение 6.3В. Диод VD1 - любой диод шоттки.

PS: даташит на микросхему: http://focus.ti.com/lit/ds/symlink/tps61030.pdf



Нет. Драйвер выдаёт ток, пока кнопка нажата.



Сначала проверял на свехярком белом светодиоде, потом на синем лазерном диоде.

У меня стоят 3 обычных 1-ватных резистора на 1Ом, соединённых в параллель.



Да

В схеме 2 большие детали: дроссель (он у меня обычный, не smd) и блок резисторов. Всё остальное мелкое. Микросхема, слава богу, в корпусе TSSOP-16, который очень легко паяется (достаточно просто провести паяльником по ножками).
Сейчас схему разобрал. Буду разводить плату заново, т.к. пришлось вносить изменения (изначально схема была без деталей R3, R4, DV1, C5)



ну, если бы я их смог достать, то возможно бы их и поставил
