Требуется помощь

В том то и дело что первая картинка взята с вашего FAQ. В таком случае для чайников в факе стоит добавить что это только для красного диода. У меня диод фиолетовый ...
И потом если вы говорите что вторая картинка для питания только фиолетовых и синих то почему на этой странице
http://lasers.org.ru/f-lasers-pointers/ ... lynin.html
описана эта схема чтобы запитать красный диод ? Ресурс один а ответа опять два ... а вы говорите читайте FAQ
Но проблема то теперь не в этом ... С распиновкой разобрался ... не пойму почему он с драйвером не работает ... видимо придётся собирать самому драйвер ... В понедельник в универе займусь ... =)



По твоим первым словам было чётко ясно что вторая картинка и распиновка говорят что это для фиолетовых диодов (сама аспиновка) тогда почему эту картинку использовали за основу в статье для красного диода, это раз и почему мой диод распиновывается совсем по другому ? =))))



Короче я совсем сломал мозг... диод работает от батарейки, а от драйвера не хочет ... всё припаиваю, на концах платы, т.е. выходы для диода мерию ток, ток есть ... а диод всё ровно не работает ... и я вообще не могу понять почему. Может диоды кранты ? Хотя почему он тогда работает от батарейки? Или может слишком маленький вольтаж? Сколько должно быть вольт на концах для диода ?



Короче пришёл к выводу, что реально нужно собирать самому драйвер ...



Разжовываю ещё раз. Припаяв лазерный диод к купленному, готовому драйверу, он не работает. Т.е. подавая питание на драйвер, диод не свтит. Отпаяв диод от драйвера, подсоединив его просто к батарейке, он светит. Потом снова припаял диод к драйверу, думал может чего не пропаялось или ещё чего. припаял снова, подал питание, не светит. Начал проверять драйвер на наличие тока в цепи. Оказалось что ток проходит черещз драйвер. Померил силу тока на концах, где припаян диод, мультиметер показал 0.4 Ампера (400мА) Показал столько, видимо потому что диод сам не потребляет ток, т.е. драйвер работает без нагрузки, поэтому такая сила тока на концах. Но вопрос стоит в том что ПОЧЕМУ ОН НЕ ПИТАЕТСЯ ОТ ДРАЙВЕРА ? От батарейки работает, от драйвера нет, при чём драйвер в полном порядке. Дело не в пайке. Я не силён в лазерных диодах. Имею теорию что при слишком маленьком напряжении он просто отказывается работать вовсе ? Хотя в мануале по этому драйверу написано что питать от 3-5 вольт. Подавал примерно 6 (два акума по 3 вольта). Вообщем не понятно ничерта почмеу он не работает от драйвера. Есть идеи?

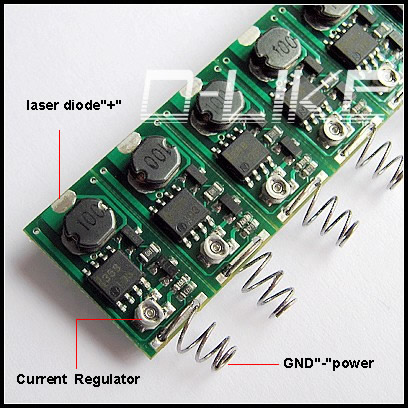

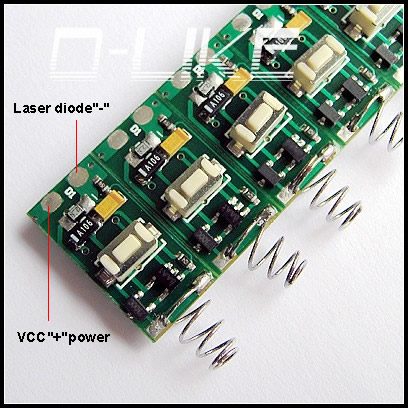

Вот подробная инфа про драйвер
Input Voltage : 3-5VDC ;

Input Current : >300mA

Output voltage : 4.8VDC ;

Output Current : 50-250 mA

Про закаротить это вряд-ли, по крайней мере не с самого начала. Зотя бы потому что сначала цепь была вся собрана и спаяна и опробована, а уже после того как я убедился что она не работает, начал проводить замеры.
И после замеров от батарейки запитал и он работал ... так что не понятно ничерта вовсе =)
Про питание и Вольты скажу то что он даже от одной батарейки не работал, подключал сначала один акум (3.2 вольта) и не работал ...



О-лайк. Хорошие они дрова делают=)



Посмотрите на рисунок драйвера там указано 7.2 Вольта, для фиолетового диода необходимо напряжение ок 7 вольт!!!!!!!!



в SPEC листе про драйвер написано было 3-5 вольт.
Driver Spec:
Input Voltage : 3-5VDC ;

Input Current : >300mA

Output voltage : 4.8VDC ;

Output Current : 50-250 mA



короче ясна проблема стала ... на драйвере в непонятном месте обрывается плюс ... ну т.е. мерию напряжение на концах .. его типо нет .. оставлю мультиметр на минусе и подсединяю плюс к батарейке ... то показывает 3 вольта ... если сделать наоборот ... оставить мультиметр на плюче на диоде .. и минус к батарейке то ничего не меяется .. значит плюс просто напросто вобще где-то непрозходит .. драйвер отстой ...



тоже такой драйвер заказывал, и тоже не понял как подключать



Подскажите!!! на диоде какие показания оптимальны Нек7170А RW ,собирал по самой простой схеме (резистор и два кандера) .
Измеряю прибором в конце цепи перед самам диодом показывает 110-120 mA



250-300 мА



я так понял дело в аккумуляторе он у меня 3,6 вольт 700 mAh сопротивление 2,3 ом кондёры 100п и 100мкф



Собери на 317 и не будет тебе проблем.
