Усилители для гальванометров

Тема в разделе 'Гальванометры closed loop (с обратной связью)', создана пользователем Artemka, 16 мар 2009.

  1. Acinonyx

    Acinonyx Пользователь

    Сообщения:
    647
    Симпатии:
    2
    Баллы:
    16
    Адрес:
    Москва
    кажется подобные датчики магнитного поля и используются в сканерах заводского производства

    цена в чипдипе 800р за 1512 и 200рэ за 1501

    есть филипсовские KMZ41, 35 рублей штучка, 45град (а нам больше и не надо)

    однако надо быстрее бежать в чипдип и забирать эти кмз41, ибо они там остались в микромалом количестве (счет идет на штуки) и поэтому распродают за недорого... обычная его стоимость около 200рэ

    в субботу (завтра не могу) пойду покупать себе 3 штучки

  2. vitalkalm

    vitalkalm Пользователь

    Сообщения:
    144
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Украина, Одесса
    :evil: У мну нету ЧиД!

  3. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Мда...был бы в моем городе ЧиД :D

  4. Acinonyx

    Acinonyx Пользователь

    Сообщения:
    647
    Симпатии:
    2
    Баллы:
    16
    Адрес:
    Москва
    я просто озвучил цены на ваши магнитные датчики...

  5. Acinonyx

    Acinonyx Пользователь

    Сообщения:
    647
    Симпатии:
    2
    Баллы:
    16
    Адрес:
    Москва
    ухватил в чипдипе единственный на всю их московскую сеть KMZ41
    буду экспериментировать

  6. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Вот таким образом надо соединять... Как я думаю, нужно подавать опорное напряжение 5в. регулируемое от 20 до 50 мА + этим можно компенсировать паразитное магнитное поле.


    Вложения:

    • magsen.gif
      Размер файла:
      4,1 КБ
      Просмотров:
      1.210
  7. vitalkalm

    vitalkalm Пользователь

    Сообщения:
    144
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Украина, Одесса

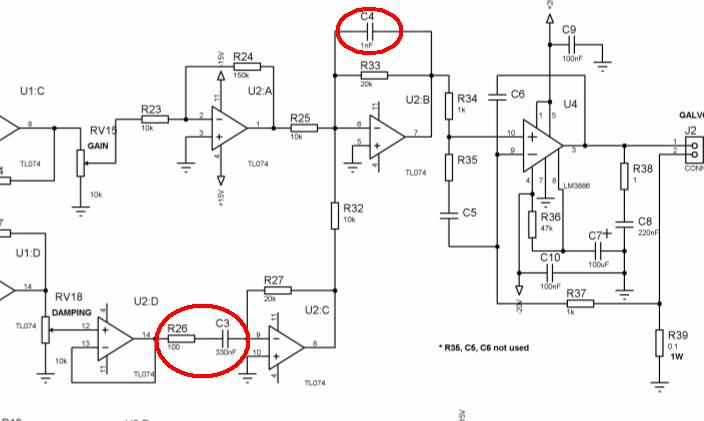

    Вчера получил первые положительные результаты - нормально рисует боксёра, бегущую лошадь, ILDA test patern, но с гораздо меньшей скоростью.
    Поскольку сопротивление катушек сервомоторов (см. соответствующую тему) составило порядка 1 Ом, для согласования с LM3886 пришлось последовательно поставить керамические резисторы 5 Вт 4 Ом. В связи с этим ослабла обратная связь по току на 75-80% (плохо, но пока не перемотаю обмотки, будет так...).
    Настраивал так:
    1.Подключил ЦАП (если настраивать OFFSET без ЦАП-а, или даже с ним, но не подключенным к LPT-порту ПК, то потом надо начинать все с начала), запустил программу NLS.
    2. GAIN - В ноль, OFFSET - на середину, SIZE - 20-25% от min, DAMPING (у меня собран только НЧ ускоритель) - на максимум.
    3. Понемногу добавляя GAIN, контролирую состояние гальванометров - они должны начать сопротивляться провороту вала. Если при добавлении GAIN гальванометр уводит в сторону, то его позицию выставляю в нужное положение подкручивая OFFSET.
    4. Рисую в NLS прямую горизонтальную линию, нажимаю START и, изменяя SIZE и GAIN, добиваюсь прямой линии, отображаемой лазером. Если лазер рисует не линию, а какую-то загогулину (8-ку, эллипс и т.п.), то необходимо уменьшить SIZE (схема возбуждается или сигнал с одного канала проходит на другой) и добавить GAIN (для компенсации усиления)
    5. Теперь рисую вертикальную линию и повторяю п.4 для другого канала.
    6. Все, можно пробовать выводить какие - нибудь простенькие рисунки - круг, квадрат, треугольник, постепенно увеличивая скорость отрисовки, добиться максимальной скорости от гальванометров.


    P.S. Надо поиграться с с номиналами конденсатора в ускорителе и в интегрирующей цепочке предвыходного каскада, а также перемотать катушки гальванометров.
    P.P.S. Я понимаю желание форумчан посмотреть хотябы фоты девайсины и результаты работы, но фоткать у меня нечем. Друг обещал помочь с этим...


    Вложения:

  8. vitalkalm

    vitalkalm Пользователь

    Сообщения:
    144
    Симпатии:
    0
    Баллы:
    16
    Пол:
    Мужской
    Адрес:
    Украина, Одесса
  9. электроприводчик

    электроприводчик Пользователь

    Сообщения:
    590
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Красноярский к-р г.Ачинск
    если покажеш хотябы квадрат тебе бал задарю. я рисовал без ос и усило простые от колонок.


    Вложения:

    • IMG0216A.jpg
      Размер файла:
      19,6 КБ
      Просмотров:
      1.050
  10. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    я буду собирать усилители полностью по схеме Чана первой версии (которая без исправлений), но кое-что меня вводит в заблуждение - не вижу я на фото всех тех же элементов, что и на схеме... плата, вроде, односторонняя, судя по тому, как она крепится на корпус у него. подскажите, в чём я не прав..

  11. Yaki

    Yaki Новичок

    Сообщения:
    91
    Симпатии:
    0
    Баллы:
    0
    плата там макетная, часть элементов с другой стороны.
    ЗЫ - обсчитай цену на все элементы плз..у меня без печатной платы вышло овер 1.7килорубля на 1 усило :(

  12. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    вот я как раз этим занимаюсь. составляю полный список компонентов, чтобы потом посчитать, что почём. попутно ещё разбираюсь, где какие компоненты нужны=)
    кстати, как я понимаю, резисторы там дефолтно на 0,25?
    а дефолтное напряжение на конденсаторах какое?

  13. Yaki

    Yaki Новичок

    Сообщения:
    91
    Симпатии:
    0
    Баллы:
    0
    хм..хороший вопрос))) я думаю если взять 35V то не промахнешься)))

  14. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    не, 35 там только на питании. мне кажется, 10В. но спрашиваю, мало ли кто делал

  15. Deny

    Deny Новичок

    Сообщения:
    18
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Саратовская обл.

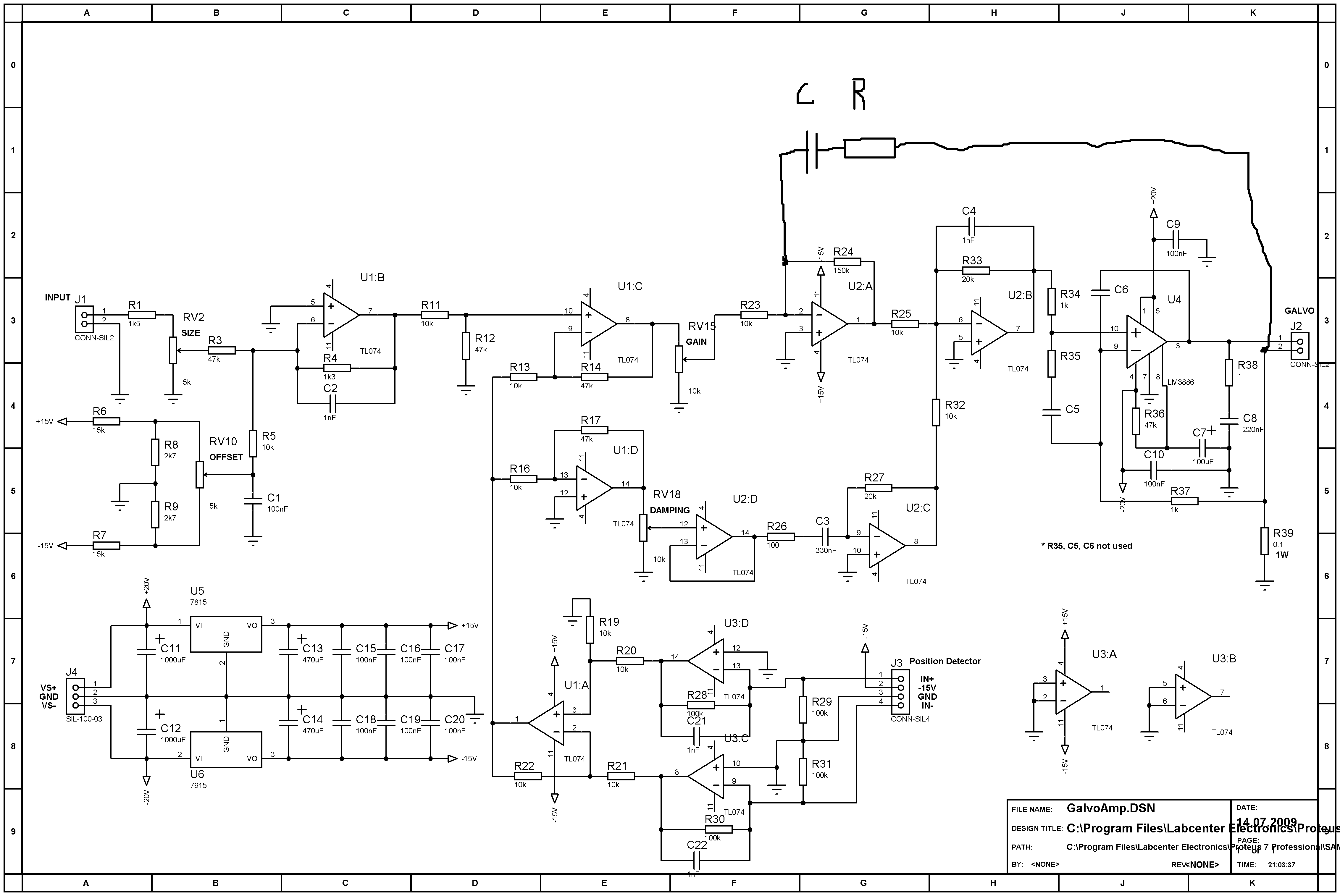

    Мне пришлось добавлять обратную связь по току чтоб проектор стал более менее рисовать на 4-5kpps.Только обратная связь ёмкостная.
    [​IMG]


    Вложения:

  16. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    я буду тоже на ёмкостной делать, но не по этой схеме, а по самой первой

  17. winnorokomo

    winnorokomo Пользователь

    Сообщения:
    840
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    Москва
    в дополнение к первому вопросу:
    хочется спросить ещё - а контролленр лазера кто-нибудь пробовал делать по схеме Чана? я не совсем въехал в схему, как оно будет себя вести при работе от звуковухи?

  18. axis

    axis Модератор Staff Member

    Сообщения:
    1.676
    Симпатии:
    10
    Баллы:
    38
    А ещё есть такая идейка.... Разобраться как винт иголкой управляет, там ведь чтото типо усилка... Наверно идёт какой то сигнал, усилок иголкой двигает... Сигнал всяко аналоговый.
    Кто что думает?

  19. GOA

    GOA Новичок

    Сообщения:
    242
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Кемерово
    Скорее всего да. А информация о положении головки, скорее всего, осуществляется через блин.

  20. axis

    axis Модератор Staff Member

    Сообщения:
    1.676
    Симпатии:
    10
    Баллы:
    38
    Ну это уже другая история ОС.... А вот по качеству с харда наверно больше чем 20 кпсс можно выжать.
