фокусировка двумя линзами

Тема в разделе 'Оптика, линзы, фокусировка лазерного излучения', создана пользователем Artemka, 25 фев 2008.

Страница 2 из 3
  1. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    Там есть но линза не подошла. Пробывал я с глазком возиться. У меня он ваще из 5 линз состоял разных.

    Aleksandr, 13 окт 2008
    #21
  2. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Есть, но у неё фокус длинный, нам надо чтобы фокус был меньше чем у первой.

    Для системы с собирающими линзами надо первую линзу по больше диаметром брать (имхо от простой указки покатит), чтобы подальше можно было отодвинуть от диода без потерь. А вторую как можно с меньшим фокусом, думаю из привода покатит.
    В пару сантиметров уложиться думаю можно будет.

    EVIL_USER, 13 окт 2008
    #22
  3. Aleksandr

    Aleksandr Модератор Staff Member

    Сообщения:
    805
    Симпатии:
    1
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    Минск
    Пробуй мот получится.

    Aleksandr, 13 окт 2008
    #23
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    может ктонить объяснит, чем вам не подходят модули аиксиз или линзы от указок?

    suslox, 13 окт 2008
    #24
  5. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    С такой системой по идее можно получить луч порядка 0,1мм.

    EVIL_USER, 13 окт 2008
    #25
  6. DeltaDesignRus

    DeltaDesignRus Пользователь

    Сообщения:
    180
    Симпатии:
    24
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    г. Берёзовский свердловской обл.
    Можно по идее, но линзы надо во первых идеально чистые, без единой пылинки! Во вторых всё таки через 2 линзы уже большая часть мощности теряется((, а уж на трёх темболее... И мне так и не удалось сделать токий лучь на большом расстоянии, тонкий на 10 метров получается кое как двумя линзами, и то хреново! Да и расстояния между линзами не маленткие.

    DeltaDesignRus, 14 окт 2008
    #26
  7. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    люди у мну тут фотик заволялся измена 2 мож кто знает там оптика зашибись выпуклая+впуклая+диафрагма+выпуклая. и колиматор не надо там диафрагма подвижная есть пока не протестил. И вообще у мну невезенье какоето: оптика стекляная проктически любая есть, корпус шик сам на станке токарном мутил + радиатор, драйвер есть, даже блок под 3ААА батарейки намутил как в фонариках а вот с лазером облом в ВДВ обьявление 2 недели весело; из рук в руки 4 дня висит и некто не позвонил: ВЫВОД волгоградцы ослепли и не видят текст в газетах или не у кого нет DVD-RW дисковода.

    luxor, 14 окт 2008
    #27
  8. DeltaDesignRus

    DeltaDesignRus Пользователь

    Сообщения:
    180
    Симпатии:
    24
    Баллы:
    18
    Пол:
    Мужской
    Адрес:
    г. Берёзовский свердловской обл.
    Оптика от фотика фокусирует как то криво, я пробовал, лучь так и не получил, наверное он просто очень толстый, а в точку получалсь, но то что там есть подвижная диафрагма это ничего ен даёт(, крутишь, а точка просто мутная становится))
    Единственное что радует это отсутствие ореола)))

    DeltaDesignRus, 14 окт 2008
    #28
  9. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    У меня объектив от "чайки" валяется.
    Пробовал, хорошо вроде фокусирует, но прикрутить к диоду не получилось.

    EVIL_USER, 14 окт 2008
    #29
  10. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    Берём болванку, делаемпредварительный чертёж, идём к токарю или сами точим . Люди мне 14 лет а я уже сам корпуса делаю и не иду в магаз за китайским фонариком(ток вот вопрос дебильный замучил надо верх жестяной со стекляшкой спиливать у ЛД или нет :confused: )

    luxor, 15 окт 2008
    #30
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    лучше не надо, потому что если придется извлекать диод потом, то очень велика вероятность его повредить

    suslox, 15 окт 2008
    #31
  12. aL1fe

    aL1fe Новичок

    Сообщения:
    72
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Одесса
    Это ты канешно молодец, но не у всех есть доступ к токарному станку.

    2 EVIL_USER
    Схема твоя с линзами не правильная, если источник света находица в фокусе двояковыпуклой линзы, то на выходе будет луч, а у тебя нарисовано, что он снова сходица в фокус.

    http://ru.wikipedia.org/wiki/%D0%9B%D0% ... 0%B7%D0%B0

    aL1fe, 16 окт 2008
    #32
  13. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    практически в любом городе есть авиамодельные кружки 80% что в кружке будет токарный станок ,а в авиамодельных магазах лазерная резка есть квадратный дециметр 10руб

    luxor, 16 окт 2008
    #33
  14. luxor

    luxor Модератор Staff Member

    Сообщения:
    1.465
    Симпатии:
    4
    Баллы:
    38
    Адрес:
    Волгоград
    а в школах так 100%

    luxor, 16 окт 2008
    #34
  15. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    aL1fe, фокус я не пометил, источник ЗА фокусом, а изображение за двойным фокусом будет, я там написал, что фигню нарисовал :D

    EVIL_USER, 16 окт 2008
    #35
  16. Lionia

    Lionia Новичок

    Сообщения:
    36
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Украина, Киев
    народ, никто не подскажет - не встречаются ли рассеивающие линзы в сборках лазерных головок DVD-RW приводов?....

    Спасибо!

    Lionia, 16 окт 2008
    #36
  17. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Не встречал.

    EVIL_USER, 16 окт 2008
    #37
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    в дверных глазках вроде есть :D

    suslox, 17 окт 2008
    #38
  19. zaxtone

    zaxtone Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0

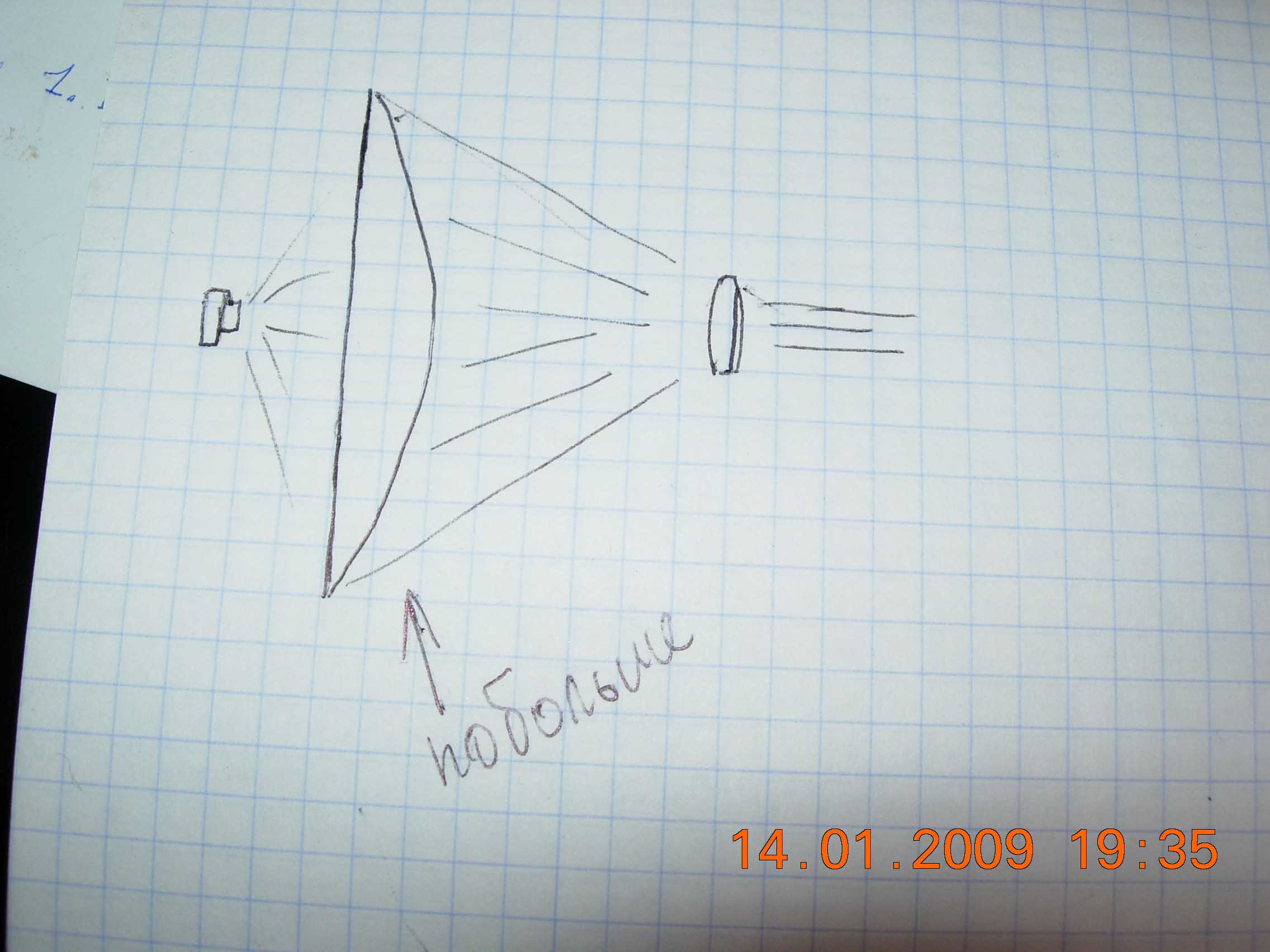

    А что если так? :oops:


    Вложения:

    zaxtone, 14 янв 2009
    #39
  20. Артёмище

    Артёмище Новичок

    Сообщения:
    107
    Симпатии:
    0
    Баллы:
    0
    Люди, вы усложняете всё настолько, что пипец! С одной линзой всё будет нормально, но вы об этом не догадываетесь, ибо с ПРЕЦЕЗИОННОЙ оптикой никто из вас не работал. Вы забыли, что с расстоянием требования к линзе возрастают в геометрической прогрессии, и сами диоды не настолько прецезионны. Вы работаете не с изделиями для ВПК, а с БЫТОВЫМИ ПРИБОРАМИ И ОПТИКОЙ!!!

    Артёмище, 15 янв 2009
    #40
