Q-Switched Nd Yag 1064nm

А что там настраивают?



Если бы я знал. Скорее всего выбор языка, плюс посмотреть наработку, может быть еще что то.
Возможно есть инженерное меню, где можно выставить напряжение заряда конденсатора, еще какие нибудь параметры.

Замерил ток потребления. На максимальной частоте импульсов 10Гц от сети кушает 1.65А, всего получается 363Вт.



Wow!! Реверс инжениринг!



Дорожки испарились, вместе с верхним слоем кремния.
Если делать реверс чипа, то надо использовать концентрированную азотную кислоту, нагретую до 60 градусов, сам чип тоже на нижнем подогреве. Капаем капельку кислоты, ждем, смываем спиртом, далее опять каплю и так далее пока не обнажится чип.
При этом не повреждается литография и золотые волоски так же остаются на месте. Далее рассматриваем топологию в микроскоп. При необходимости обнажить нижние слои аккуратно подтравливаем плавиковой кислотой. Ну или специальной машинкой, которая может сошлифовывать микронные слои. И восстанавливаем архитектуру микросхемы.
Но это годится только для древних чипов.



da-nie, отпишитесь, когда попробуете увеличить ёмкость батареи. Есть ощущение, что небольшое (двукратное) увеличение ёмкости прокатит, а вот большее увеличение что-то сожжёт. Не знаю, но так вот чувствуется.
Интересно, а режимы "веснушка", "конопушка" не могут менять форму импульса? Или там неуправляемый разряд без ШИМ'ов всяких?..



Да вот думаю, попробовать или нет. Но там надо другой квантрон подключать - штатный взорвётся, наверное.

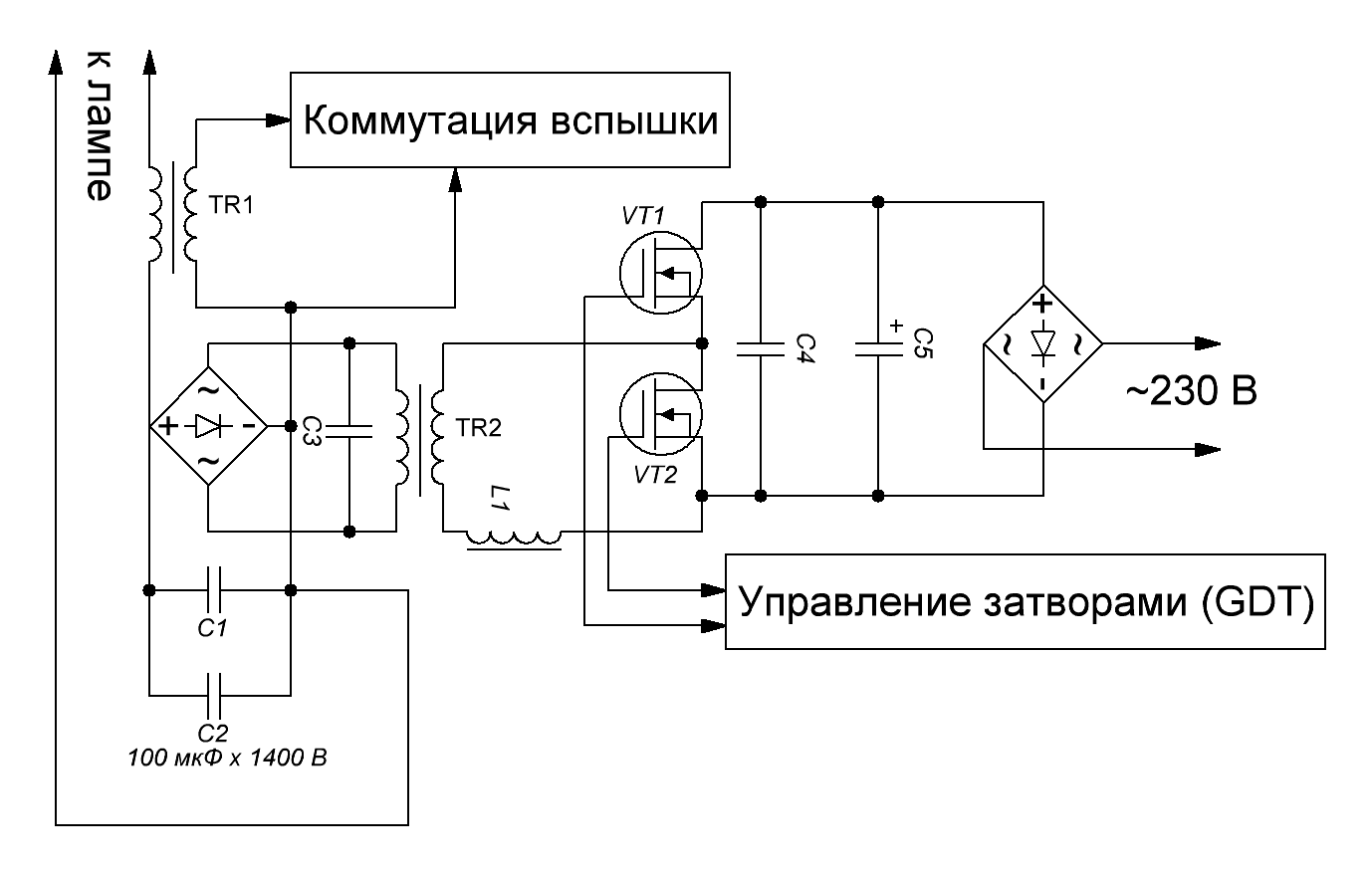

Нарисовал схему заряда. Вот что вышло. Вроде бы не ошибся. 230 В подаются через всеми любимый термистор, который потом закорачивает реле. Коммутация вспышки должна использовать конденсатор C2. Но эту дорожку нужно искать. Нафиг нужен C3 - не знаю. Предполагаю, диоды к острым фронтам относятся плохо и чтобы их сгладить и снизить частоту этих "иголок" стоит этот конденсатор.



По фото платы у вас одно плече моста , образовано двумя последовательно включенными транзисторами, а другое плече из двух последовательно соединенных конденсаторов. В месте соединения конденсаторов пол питания, откуда идет силовая цепь из дросселя, первички силового трансформатора , далее к серединке транзисторов, как у вас и показано. У вас электролиты 200В 620мкф. Они соединены последовательно!



Да точно ли?
Я сегодня смотрел-смотрел и высмотрел что трансформатор идёт на дроссель, а конец дросселя на минус.

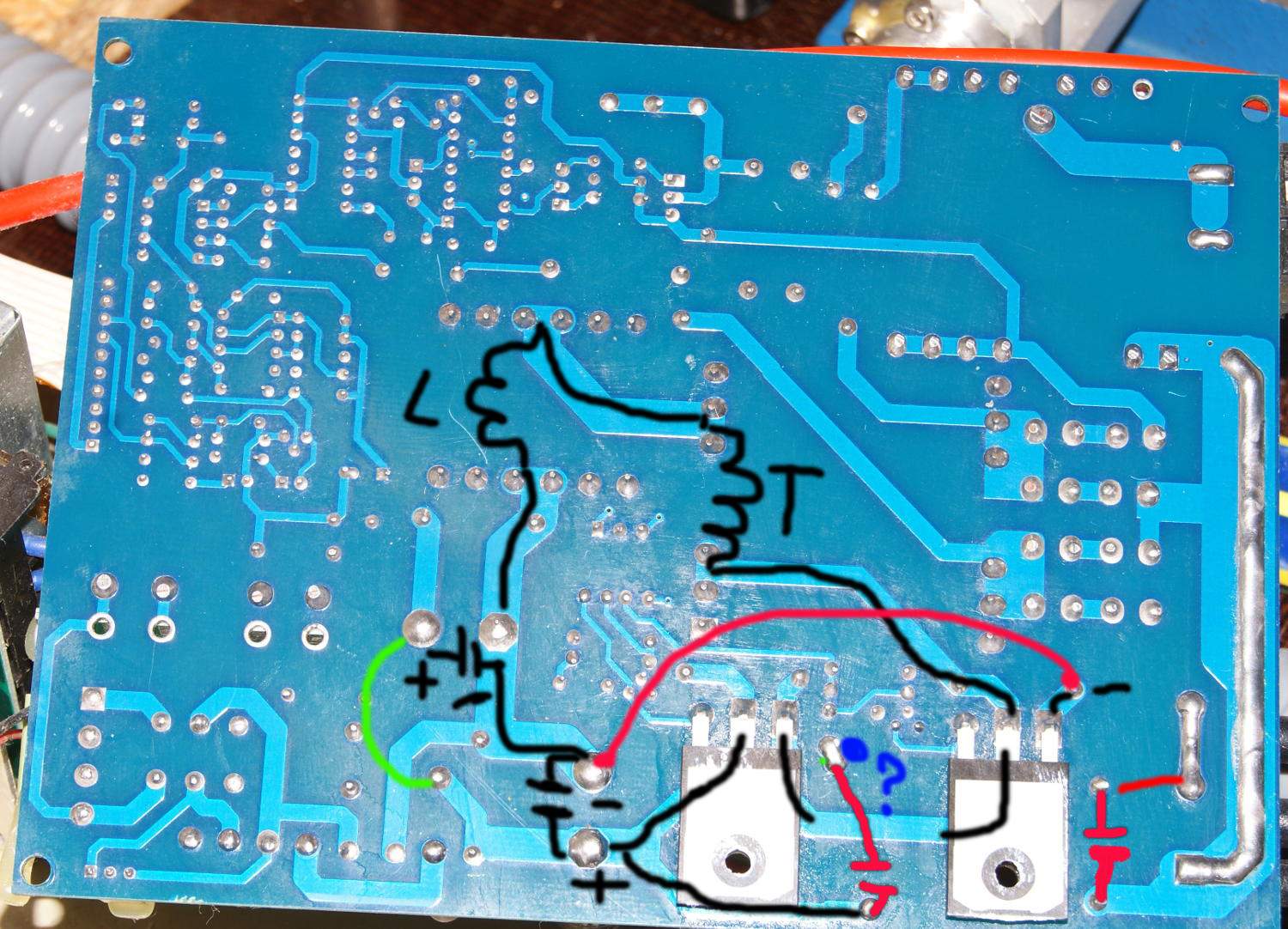

Я такое вижу:



Синим я отметил точку конденсатора, которая, как мне показалась, идёт на минус электролита. Но сейчас пересмотрел и засомневался в этом.
Красный - дорожка в другом слое. Там их не особо видно, потому, возможно, всё не так.

Впрочем, электролиты действительно 200 В. И должны быть соединены последовательно. Хм...



Вероятно, по входу стоит реле, которое переключает схему сетевого выпрямителя, в зависимости от входного напряжения 110/220B. При 110(120)В осуществляется удвоение входного напряжения.



Перепроверьте на фото, подпись полярности электролита, с горизонтальным размещением паек. конденсаторы включены последовательно а не параллельно.



Не, это у меня не подпись полярности. Это как я полагаю, напряжение в этих точках такое. Я его не измерял, конечно. Но по транзисторам (если, конечно, они не P-канал, что очень вряд ли) оно должно быть такое. Тем не менее, как я вижу, эти два конденсатора просто входной фильтр. Пусть они соединены последовательно. Я исток правого транзистора красным к - первого конденсатора притащил, но вдруг он всё-таки идёт ко второму и минус именно там. Тогда, значит, центральная точка этих конденсаторов идёт на L1.



Тогда схема будет такой:



Судя по схеме, никакого управляемого разряда там нет. Поэтому я и не понимаю, что это за режимы.



Самое простое, менять напряжение до которого заряжается конденсатор. Через оптроны можно переключать делитель напряжения.
Это помпезно можно как-то назвать, и переключать с панели управления.



Я думаю, они просто по времени отключают заряд. Но это регулировка энергии. А она и так есть в меню. И она одинакова для всех режимов.



Отключил лампу. Хотел посмотреть напряжение заряда. Щас... Блок где-то внутри в разъёме (как мне показалось) разрядился. И всё. Больше БП конденсатор не заряжает. Пока точно не смотрел, но похоже, некоторые диоды выпрямителя (а это сборка по два HER308) звонятся в обе стороны. Надо разбирать и искать, что пробило. Вывод - без лампы или с нерабочей лампой БП сдохнет.



Да, пробило одно плечо выпрямителя. Заменил HER308 на HER508 (они у меня были). Работает.



Раз уж всё равно разобрал и вынул плату БП, промерил её тестером и проверил соединения.

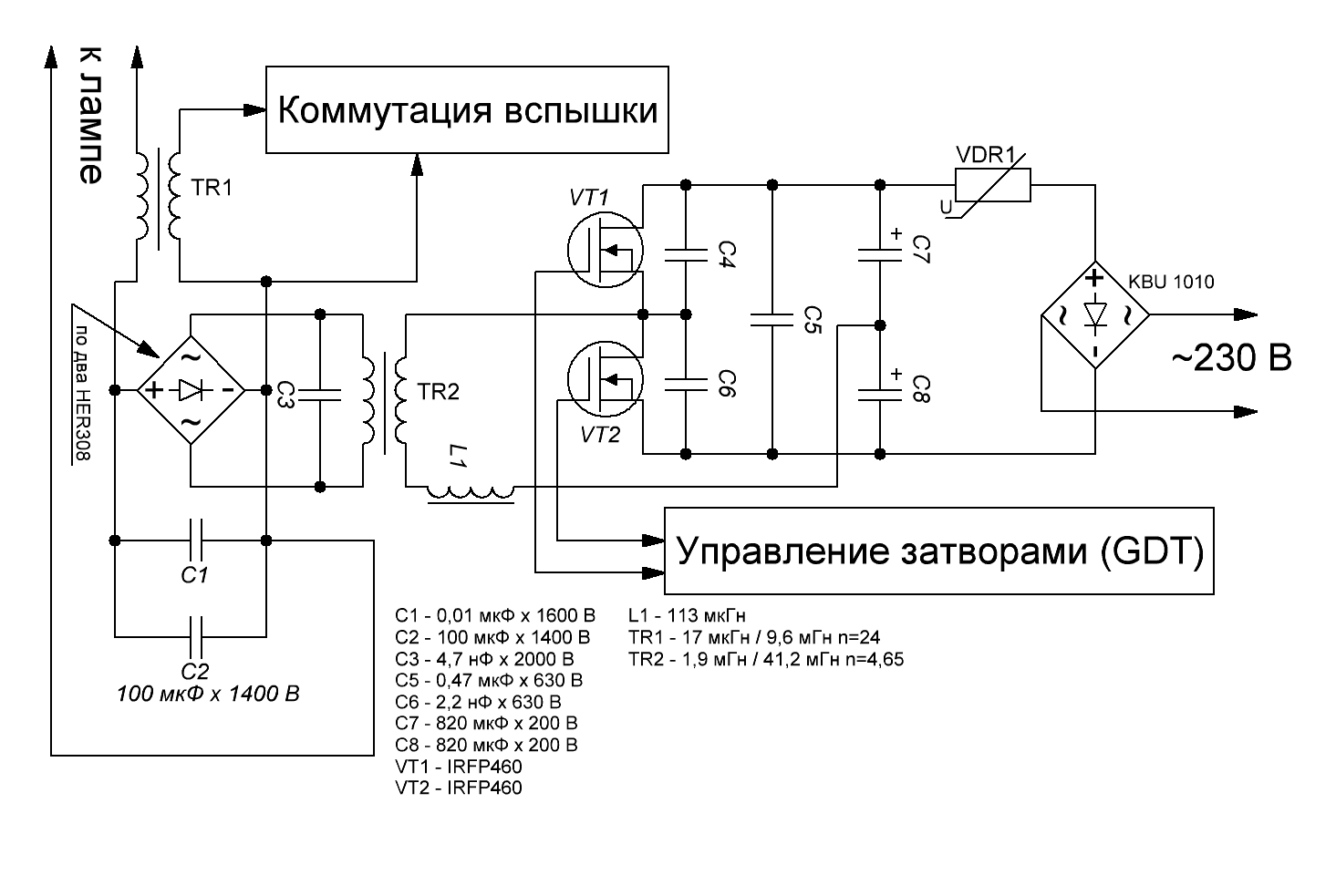

В общем, вот что там сделано:


Индуктивности измерял в подключённом состоянии! Вероятно, они не очень верные. Но в целом, соотношение между обмотками дают. Транзисторы стоят народные IRFP460.

Так как это полумост, амплитуда напряжения на трансформаторе 325/2 = 162 В. Значит, выходное напряжение 162*4,65=756 В. Видимо, это и есть напряжение, до которого способен зарядиться боевой конденсатор. Значит, максимальная энергия будет 28-30 Дж. 30 Дж x 10 Гц = 300 Вт. Следовательно, эта игрушка кушает 300-350 Вт от сети. Никаких 900 Вт (как я где-то встречал в описаниях в сети) там нет. Это согласуется с измерениями Лисенок:



Т.е. схема заряда довольно проста и чтобы использовать конденсатор большей ёмкости/энергии потребуютя просто более мощные детали (трансформаторы/диоды)?



Да, простая. Но добавить конденсатор можно. Только при штатных параметрах заряда (а время определяет микроконтроллер) это приведёт к тому, что зарядка будет медленнее и за заданное время напряжение нужного уровня не достигнет. Надо попробовать эту схему на отдельной плате повторить. Потому как изменив дроссель или время заряда можно получить блок, скажем, на 1 кВт с зарядом на 100 Дж в импульсе с частотой 10 Гц. А это интересно.

Я пока вот думаю, что если после добавления конденсатора напряжение окажется недостаточным для пробоя лампы и опять пробьёт внутри блока?
